El documento describe el funcionamiento de un amplificador operacional ideal y su uso como comparador. Un amplificador operacional tiene alta ganancia, entrada inversora y no inversora, y salida que se satura a Vcc o -Vcc dependiendo de si la entrada inversora tiene un voltaje mayor o menor que la entrada no inversora. También se explica cómo usar un amplificador operacional como comparador, donde la salida será Vcc si la entrada es menor que la referencia, o -Vcc si es mayor.

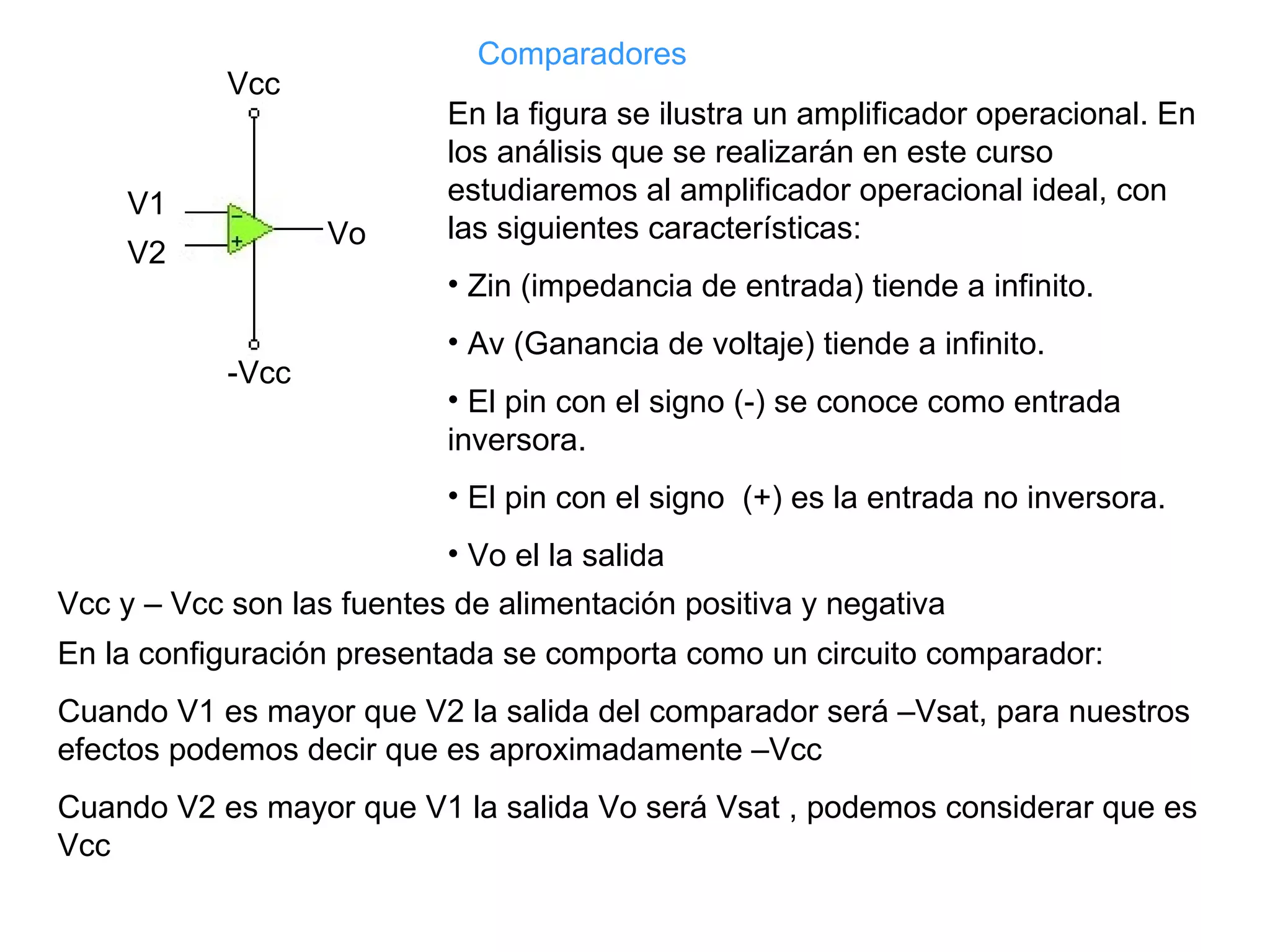

1. Vcc -Vcc V1 V2 Vo En la figura se ilustra un amplificador operacional. En los análisis que se realizarán en este curso estudiaremos al amplificador operacional ideal, con las siguientes características: Zin (impedancia de entrada) tiende a infinito. Av (Ganancia de voltaje) tiende a infinito. El pin con el signo (-) se conoce como entrada inversora. El pin con el signo (+) es la entrada no inversora. Vo el la salida En la configuración presentada se comporta como un circuito comparador: Cuando V1 es mayor que V2 la salida del comparador será –Vsat, para nuestros efectos podemos decir que es aproximadamente –Vcc Cuando V2 es mayor que V1 la salida Vo será Vsat , podemos considerar que es Vcc Vcc y – Vcc son las fuentes de alimentación positiva y negativa Comparadores

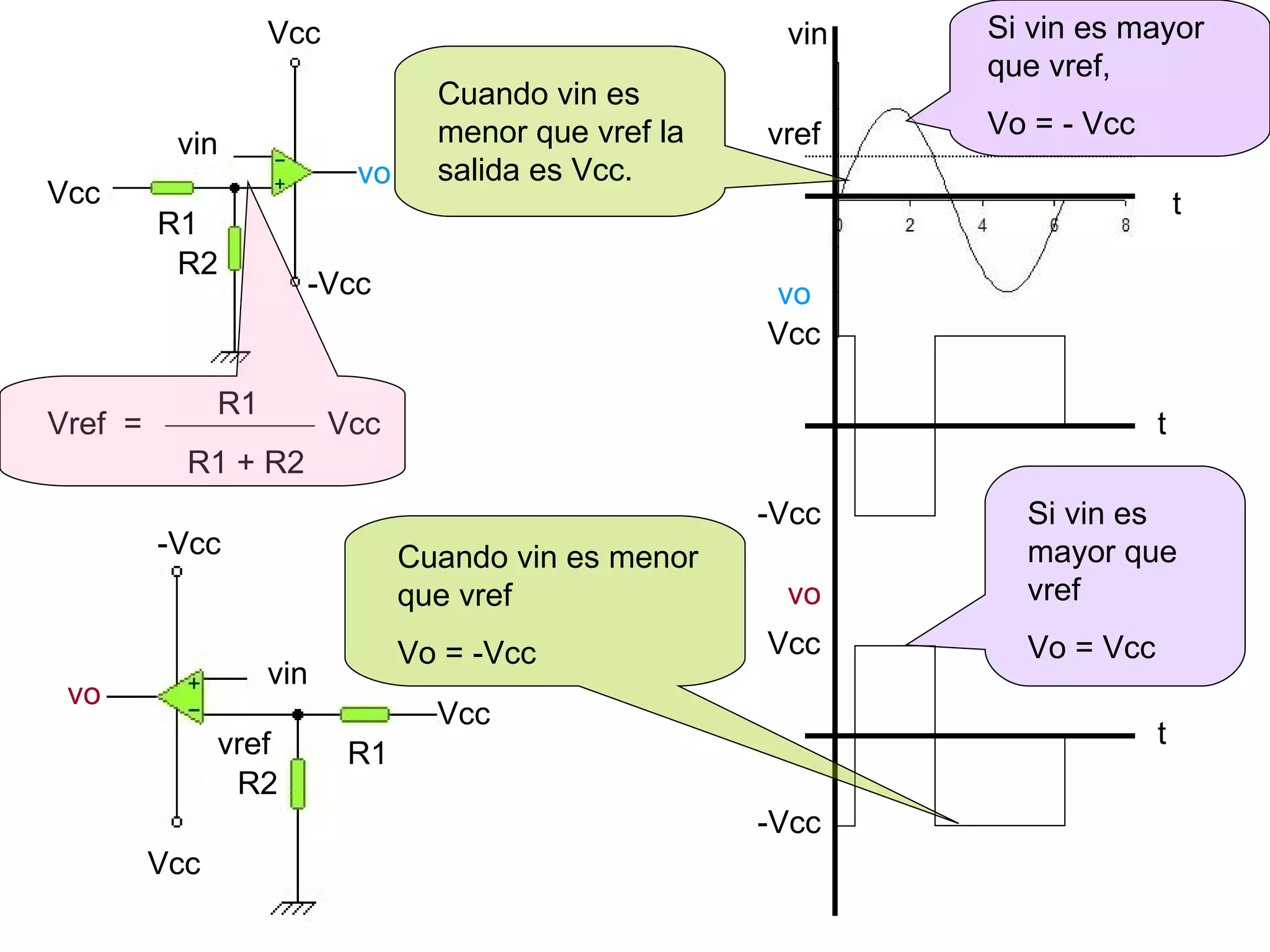

2. Vcc -Vcc Vcc vin R1 R2 vin vref Vcc -Vcc vo Vref = Cuando vin es menor que vref la salida es Vcc. Si vin es mayor que vref, Vo = - Vcc R1 + R2 R1 Vcc vo Vcc -Vcc vref vin Vcc R1 R2 vo vo Vcc -Vcc t t t Cuando vin es menor que vref Vo = -Vcc Si vin es mayor que vref Vo = Vcc
