1. Una subred es un rango
de direcciones lógicas

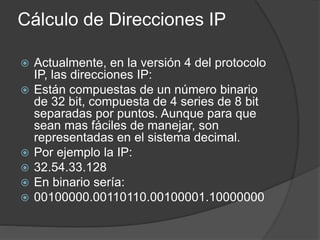

2. Cálculo de Direcciones IP
 Actualmente, en la versión 4 del protocolo
IP, las direcciones IP:
 Están compuestas de un número binario
de 32 bit, compuesta de 4 series de 8 bit
separadas por puntos. Aunque para que
sean mas fáciles de manejar, son
representadas en el sistema decimal.
 Por ejemplo la IP:
 32.54.33.128
 En binario sería:
 00100000.00110110.00100001.10000000

3. Descripción de uso de
subredes
 Un host es cualquier cosa que necesite una
dirección IP dentro de una red.
 Las redes son espacio delimitados de hosts, y esta
delimitación puede ser física, a través de hardware,
o lógica, a través de la configuración de los
parámetros de la red.
 Dentro de cada red existen siempre 2 direcciones,
que no se pueden usar para identificar a un host.
 La primera es la que tiene todos los bit del host a
cero. Esta dirección identifica a la misma red.
 La segunda es la que tiene todos los bit del host a
uno. Es la dirección de broadcast, que se usa para
enviar un mensaje broadcast a todas las máquinas
de la red.

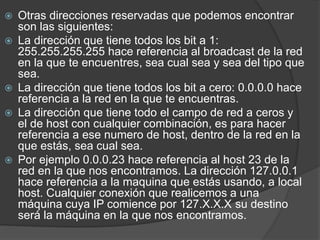

4.  Otras direcciones reservadas que podemos encontrar
son las siguientes:
 La dirección que tiene todos los bit a 1:
255.255.255.255 hace referencia al broadcast de la red
en la que te encuentres, sea cual sea y sea del tipo que
sea.
 La dirección que tiene todos los bit a cero: 0.0.0.0 hace
referencia a la red en la que te encuentras.
 La dirección que tiene todo el campo de red a ceros y
el de host con cualquier combinación, es para hacer
referencia a ese numero de host, dentro de la red en la
que estás, sea cual sea.
 Por ejemplo 0.0.0.23 hace referencia al host 23 de la
red en la que nos encontramos. La dirección 127.0.0.1
hace referencia a la maquina que estás usando, a local
host. Cualquier conexión que realicemos a una
máquina cuya IP comience por 127.X.X.X su destino
será la máquina en la que nos encontramos.

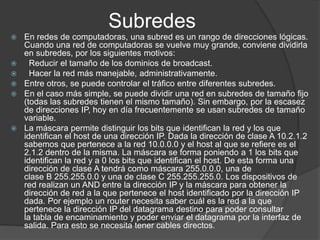

6. Subredes
 En redes de computadoras, una subred es un rango de direcciones lógicas.
Cuando una red de computadoras se vuelve muy grande, conviene dividirla
en subredes, por los siguientes motivos:
 Reducir el tamaño de los dominios de broadcast.
 Hacer la red más manejable, administrativamente.
 Entre otros, se puede controlar el tráfico entre diferentes subredes.
 En el caso más simple, se puede dividir una red en subredes de tamaño fijo
(todas las subredes tienen el mismo tamaño). Sin embargo, por la escasez
de direcciones IP, hoy en día frecuentemente se usan subredes de tamaño
variable.
 La máscara permite distinguir los bits que identifican la red y los que
identifican el host de una dirección IP. Dada la dirección de clase A 10.2.1.2
sabemos que pertenece a la red 10.0.0.0 y el host al que se refiere es el
2.1.2 dentro de la misma. La máscara se forma poniendo a 1 los bits que
identifican la red y a 0 los bits que identifican el host. De esta forma una
dirección de clase A tendrá como máscara 255.0.0.0, una de
clase B 255.255.0.0 y una de clase C 255.255.255.0. Los dispositivos de
red realizan un AND entre la dirección IP y la máscara para obtener la
dirección de red a la que pertenece el host identificado por la dirección IP
dada. Por ejemplo un router necesita saber cuál es la red a la que
pertenece la dirección IP del datagrama destino para poder consultar
la tabla de encaminamiento y poder enviar el datagrama por la interfaz de
salida. Para esto se necesita tener cables directos.

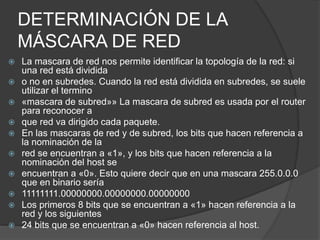

7. DETERMINACIÓN DE LA
MÁSCARA DE RED
 La mascara de red nos permite identificar la topología de la red: si
una red está dividida
 o no en subredes. Cuando la red está dividida en subredes, se suele
utilizar el termino
 «mascara de subred»» La mascara de subred es usada por el router
para reconocer a
 que red va dirigido cada paquete.
 En las mascaras de red y de subred, los bits que hacen referencia a
la nominación de la
 red se encuentran a «1», y los bits que hacen referencia a la
nominación del host se
 encuentran a «0». Esto quiere decir que en una mascara 255.0.0.0
que en binario sería
 11111111.00000000.00000000.00000000
 Los primeros 8 bits que se encuentran a «1» hacen referencia a la
red y los siguientes
 24 bits que se encuentran a «0» hacen referencia al host.

8. DETERMINACIÓN DE LA
DIRECCIÓN DE RED
 En internet, existen diferentes clases de redes, divididas por su tamaño. Aunque
existen redes de clase A,B,C,D y E, las que se usan siempre son las de clase A,B y
C.
 Dentro de las redes comerciales, las de clase “A” son las menos numerosas pero
las que mas host puede albergar, ya que usan 23 bit para referenciar Hosts. Luego
están las de clase “B”, que usan 16 bit para referenciar Hosts las redes mas
numerosas son las de clase “C”, pero también son las que menos “hosts” pueden
albergar, ya que usan solo 8 bit para referenciar a los hosts.
 Para poder diferenciar los diferentes tipos de red, en el primer octeto (de la
izquierda) se les asignan unos bit fijos que no se pueden cambiar.
 Las redes de tipo “A” tienen el primer bit fijo como “0”, las redes de tipo “B” el primer
bit está a “1” y el segundo a “0”. En las redes de tipo “C” los dos primeros bit están
a “1” y el tercero a “0” .
 En todas las redes hay 2 IPs que no se pueden usar, estas son la primera y la
última IP de cada red. La primera IP se usa para nominar a la misma red y la última
IP es la dirección de broadcast, o de difusión. La dirección de broadcast hace
referencia a todas las máquinas de la red que estén conectadas

9.  Las redes de tipo A tienen una mascara por defecto de 255.0.0.0 que son 8
bit para
 redes y 24 para host.
 Las redes de tipo B tienen una mascara 255.255.0.0 que son 16 bit para la
red y 16 bit para los hosts.
 Las redes de tipo C tienen una mascara de red 255.255.255.0 que son 24
bit para la red y 8 bit para los host.
 Si junto con una IP perteneciente a cualquier clase de red, nos
encontraremos una mascara diferente a la que tiene por defecto esto
quiere decir que la red está dividida en subredes.
 Para dividir una red en subredes, tenemos que trabajar con los bits que
corresponden al host, que son los que están a cero. Un ejemplo de
mascara de subred en una red de clase “C” sería 255.255.255.128 en
binario: 11111111.11111111.1111111.100000000.
 En la cual hemos puesto un bit de los que le correspondían al host a «1».
Con este bit podemos hacer 2 combinaciones (1 y 0), por lo cual, con esta
mascara de red podemos obtener 2 subredes. Existe una forma de
denominar al tipo de red, con la notación Classless InterDomain Routing
(CIDR). En la cual se pone la IP seguida de una barra con un número que
indica el número de bits que se encuentran a «1» en la mascara de subred.

10. CÁLCULO DE LA CANTIDAD
DE HOST Y DETERMINACIÓN
DE DIRECCIONES VÁLIDAS
PARA HOST
 video

11. “INSTALACIÓN DE REDES
LOCALES”
 Conalep Veracruz 1
 PSP Martha Mendoza Rosete
 Grupo 5104
 Elías Ramírez Martínez
