Una red de computadoras es un grupo de dos o más computadoras conectadas por un medio de transmisión que permite compartir recursos de hardware y software. Existen dos modelos principales de red: peer-to-peer, que es de bajo costo pero con seguridad limitada, y cliente/servidor, que es más seguro y escalable pero también más costoso. Las redes se pueden clasificar según su área de cobertura y utilizan diferentes topologías como bus, estrella, malla o anillo para conectar los nodos.

1. INTRODUCCION A LAS
REDES DE
COMPUTADORAS
Prof. Henry Martínez Miranda

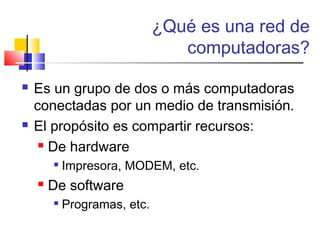

2. ¿Qué es una red de
computadoras?
 Es un grupo de dos o más computadoras
conectadas por un medio de transmisión.
 El propósito es compartir recursos:
 De hardware

Impresora, MODEM, etc.
 De software

Programas, etc.

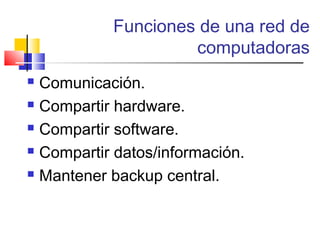

3. Funciones de una red de
computadoras
 Comunicación.
 Compartir hardware.
 Compartir software.
 Compartir datos/información.
 Mantener backup central.

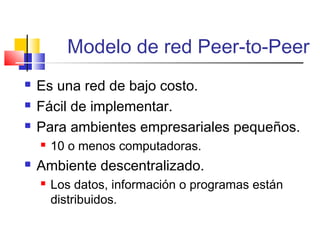

4. Modelo de red Peer-to-Peer
 Es una red de bajo costo.
 Fácil de implementar.
 Para ambientes empresariales pequeños.
 10 o menos computadoras.
 Ambiente descentralizado.
 Los datos, información o programas están
distribuidos.

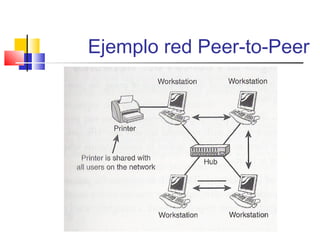

5. Ejemplo red Peer-to-Peer

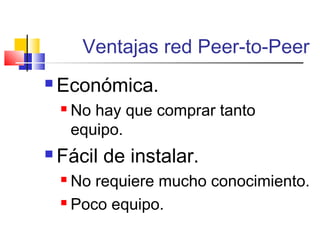

6. Ventajas red Peer-to-Peer
 Económica.
 No hay que comprar tanto
equipo.
 Fácil de instalar.
 No requiere mucho conocimiento.
 Poco equipo.

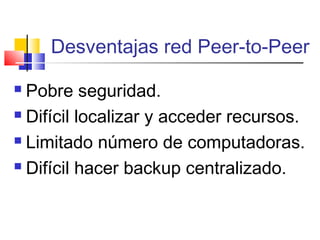

7. Desventajas red Peer-to-Peer
 Pobre seguridad.
 Difícil localizar y acceder recursos.
 Limitado número de computadoras.
 Difícil hacer backup centralizado.

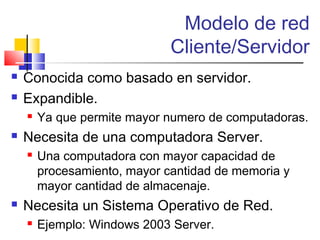

8. Modelo de red
Cliente/Servidor
 Conocida como basado en servidor.
 Expandible.
 Ya que permite mayor numero de computadoras.
 Necesita de una computadora Server.
 Una computadora con mayor capacidad de
procesamiento, mayor cantidad de memoria y
mayor cantidad de almacenaje.
 Necesita un Sistema Operativo de Red.
 Ejemplo: Windows 2003 Server.

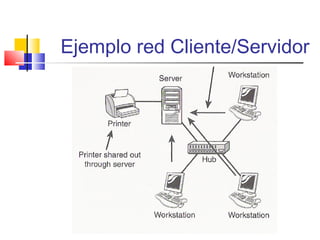

9. Ejemplo red Cliente/Servidor

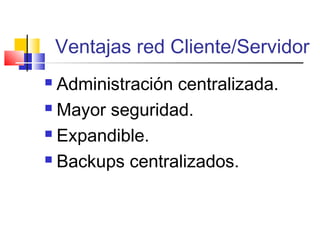

10. Ventajas red Cliente/Servidor
 Administración centralizada.
 Mayor seguridad.
 Expandible.
 Backups centralizados.

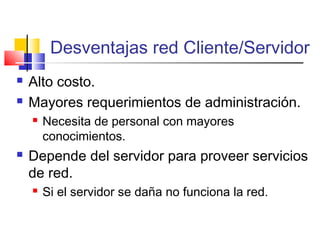

11. Desventajas red Cliente/Servidor
 Alto costo.
 Mayores requerimientos de administración.
 Necesita de personal con mayores
conocimientos.
 Depende del servidor para proveer servicios
de red.
 Si el servidor se daña no funciona la red.

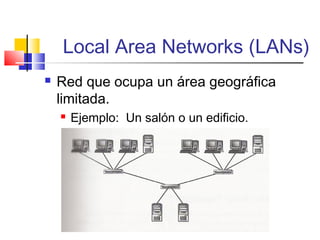

12. Local Area Networks (LANs)
 Red que ocupa un área geográfica
limitada.
 Ejemplo: Un salón o un edificio.

13. Wide Area Networks (WANs)
 Red que ocupa un área geográfica
amplia.
 Ejemplo: Una ciudad o un país.

14. Metropolitan Area Networks
(MANs)
 Red que ocupa un área específica.
 Ejemplo: Varios edificios de una
misma universidad.

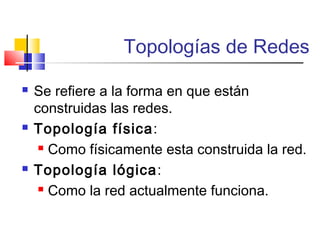

15. Topologías de Redes
 Se refiere a la forma en que están
construidas las redes.
 Topología física:
 Como físicamente esta construida la red.
 Topología lógica:
 Como la red actualmente funciona.

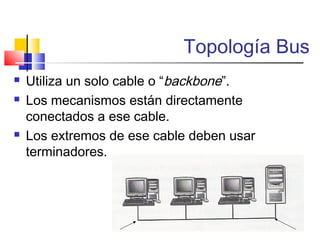

16. Topología Bus
 Utiliza un solo cable o “backbone”.
 Los mecanismos están directamente
conectados a ese cable.
 Los extremos de ese cable deben usar
terminadores.

17. Ventajas y Desventajas
Topología Bus
 Ventajas:
 Económica
 No requiere equipo especial.
 Requiere menos cable.
 Desventajas:
 Difícil de expandir.
 Si se rompe un segmento de cable se cae la red.
 Difícil detectar fallas.

18. Topología Star
 Todos los mecanismos están conectados a un
punto central.
 Cada computadora utiliza un cable individual.

19. Ventajas y Desventajas
Topología Star
 Ventajas:
 Fácil de expandir. (varias pueden formar una red
Jerárquica)
 Si un cable falla solo afecta a esa computadora.
 Fácil detectar fallas.
 Desventajas:
 Requiere equipo adicional.
 Requiere mas cable.
 Si falla el punto central se cae la red.

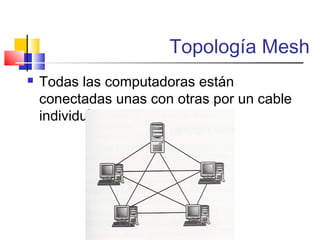

20. Topología Mesh
 Todas las computadoras están
conectadas unas con otras por un cable
individual.

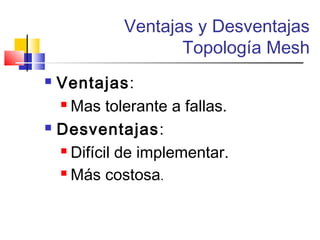

21. Ventajas y Desventajas
Topología Mesh
 Ventajas:
 Mas tolerante a fallas.
 Desventajas:
 Difícil de implementar.
 Más costosa.

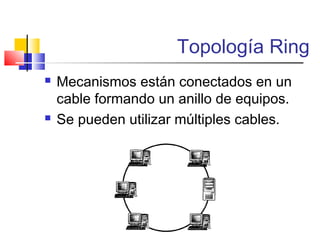

22. Topología Ring
 Mecanismos están conectados en un
cable formando un anillo de equipos.
 Se pueden utilizar múltiples cables.

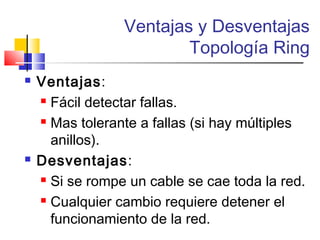

23. Ventajas y Desventajas
Topología Ring
 Ventajas:
 Fácil detectar fallas.
 Mas tolerante a fallas (si hay múltiples
anillos).
 Desventajas:
 Si se rompe un cable se cae toda la red.
 Cualquier cambio requiere detener el
funcionamiento de la red.

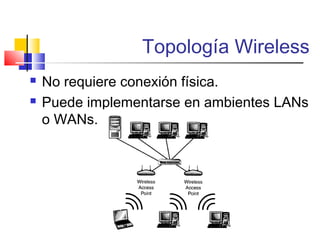

24. Topología Wireless
 No requiere conexión física.
 Puede implementarse en ambientes LANs
o WANs.

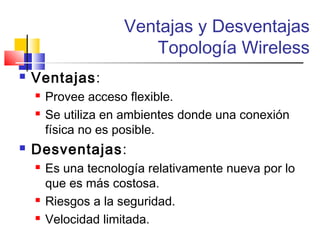

25. Ventajas y Desventajas
Topología Wireless
 Ventajas:
 Provee acceso flexible.
 Se utiliza en ambientes donde una conexión
física no es posible.
 Desventajas:
 Es una tecnología relativamente nueva por lo
que es más costosa.
 Riesgos a la seguridad.
 Velocidad limitada.

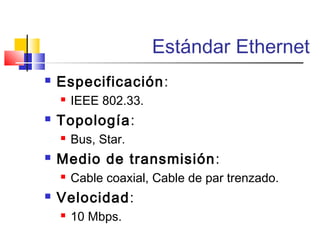

26. Estándar Ethernet
 Especificación:
 IEEE 802.33.
 Topología:
 Bus, Star.
 Medio de transmisión:
 Cable coaxial, Cable de par trenzado.
 Velocidad:
 10 Mbps.

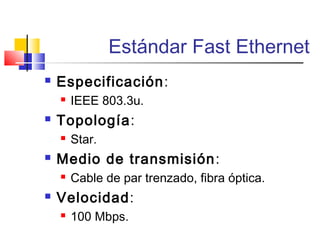

27. Estándar Fast Ethernet
 Especificación:
 IEEE 803.3u.
 Topología:
 Star.
 Medio de transmisión:
 Cable de par trenzado, fibra óptica.
 Velocidad:
 100 Mbps.

28. Estándar Gigabit Ethernet
 Especificación:
 IEEE 802.3z.
 Topología:
 Star.
 Medio de transmisión:
 Cable de par trenzado, fibra óptica.
 Velocidad:
 1 Gbps.

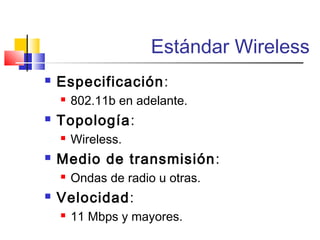

29. Estándar Wireless
 Especificación:
 802.11b en adelante.
 Topología:
 Wireless.
 Medio de transmisión:
 Ondas de radio u otras.
 Velocidad:
 11 Mbps y mayores.

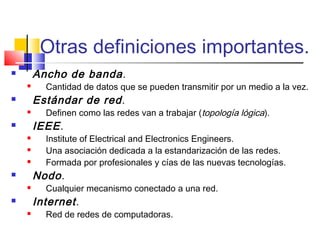

30. Otras definiciones importantes.
 Ancho de banda.
 Cantidad de datos que se pueden transmitir por un medio a la vez.
 Estándar de red.
 Definen como las redes van a trabajar (topología lógica).
 IEEE.
 Institute of Electrical and Electronics Engineers.
 Una asociación dedicada a la estandarización de las redes.
 Formada por profesionales y cías de las nuevas tecnologías.
 Nodo.
 Cualquier mecanismo conectado a una red.
 Internet.
 Red de redes de computadoras.
