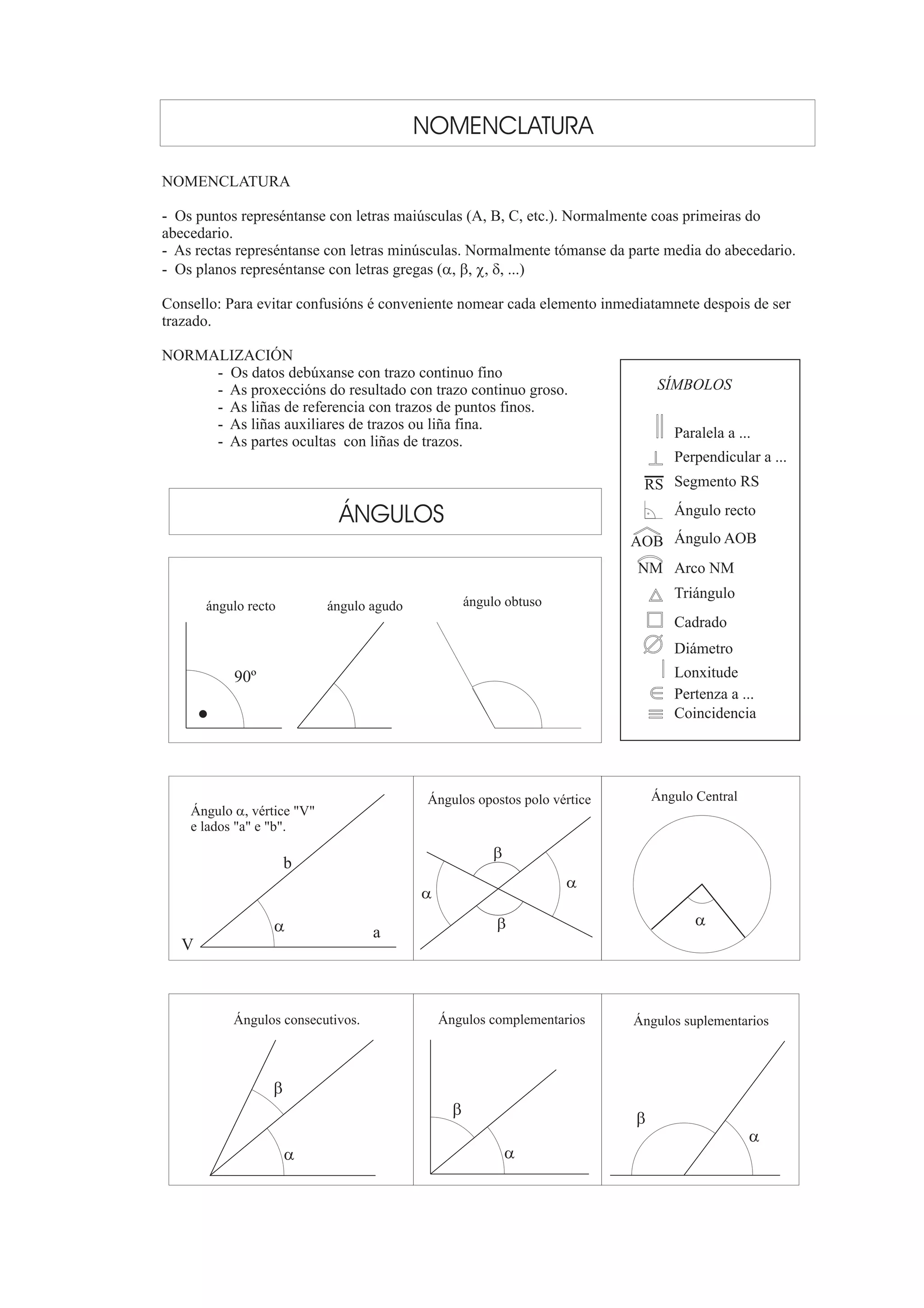

1. NOMENCLATURA
NOMENCLATURA
- Os puntos represéntanse con letras maiúsculas (A, B, C, etc.). Normalmente coas primeiras do
abecedario.
- As rectas represéntanse con letras minúsculas. Normalmente tómanse da parte media do abecedario.
- Os planos represéntanse con letras gregas (a, b, c, d, ...)
Consello: Para evitar confusións é conveniente nomear cada elemento inmediatamnete despois de ser
trazado.
NORMALIZACIÓN
- Os datos debúxanse con trazo continuo fino
- As proxeccións do resultado con trazo continuo groso. SÍMBOLOS
- As liñas de referencia con trazos de puntos finos.
- As liñas auxiliares de trazos ou liña fina.
Paralela a ...
- As partes ocultas con liñas de trazos.
Perpendicular a ...
RS Segmento RS
ÁNGULOS Ángulo recto
AOB Ángulo AOB
NM Arco NM
Triángulo
ángulo recto ángulo agudo ángulo obtuso
Cadrado
Diámetro
90º Lonxitude
Pertenza a ...
Coincidencia
Ángulos opostos polo vértice Ángulo Central
Ángulo a, vértice "V"
e lados "a" e "b".
b
b
a
a
a b a
a
V
Ángulos consecutivos. Ángulos complementarios Ángulos suplementarios
b
b
b
a
a a

2. 45º 60º
ESCUADRA CARTABÓN
manexo de escadra e cartabón
90º 45º 30º 90º
Trazado de rectas horizontales Trazado de rectas verticales Trazado de rectas verticales
1. Trazado de 45º 2. Trazado de 45º 3. Trazado de 45º
1. Trazado de 135º 2. Trazado de 135º 3. Trazado de 135º
1. Trazado de 30º 2. Trazado de 30º 3. Trazado de 30º
© deseño de A. Sanmartín

3. 1. Trazado de 150º 2. Trazado de 150º 3. Trazado de 150º
1. Trazado de 60º 2. Trazado de 60º 3. Trazado de 60º
1. Trazado de 120º 2. Trazado de 120º 3. Trazado de 120º

4. EQUIDISTANCIAS. PERPENDICULARIDADE. PARALELISMO
Mediatriz dun segmento é o lugar xeométrico dos Bisectriz (dun ángulo) é o lugar xeométrico dos
puntos do plano equidistantes de dous puntos dados. puntos do plano equidistantes de dúas rectas dadas.
mtz.
a
A B V btz.
b
Localización de bisectrices sen contar co vértice: por paralelas e con recta auxiliar secante.
r r
r'
1 btz. 2
s'
s t
s
Sistemas de trazado de perpendiculares en diversos puntos (A,B,C,D) dunha recta.
4
3
3 2
1 1 2
A B
Recta perpendicular a outra P
dende un punto exterior. a
E
a
r
1 2
Sistemas de trazado de
paralelas a unha recta
3 dada dende un ponto
exterior (P).
