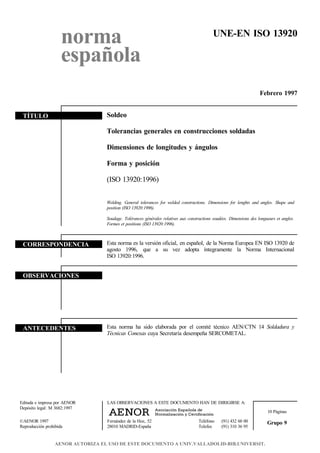

TÍTULO
CORRESPONDENCIA
OBSERVACIONES
ANTECEDENTES
norma
española
UNE-EN ISO 13920
Febrero 1997
Soldeo
Tolerancias generales en construcciones soldadas
Dimensiones de longitudes y ángulos
Forma y posición
(ISO 13920:1996)
Welding. General tolerances for welded constructions. Dimensions for lenghts and angles. Shape and
position (ISO 13920:1996).
Soudage. Tolérances générales relatives aux constructions soudées. Dimensions des longueurs et angles.
Formes et positions (ISO 13920:1996).
Esta norma es la versión oficial, en español, de la Norma Europea EN ISO 13920 de
agosto 1996, que a su vez adopta íntegramente la Norma Internacional
ISO 13920:1996.
Esta norma ha sido elaborada por el comité técnico AEN/CTN 14 Soldadura y
Técnicas Conexas cuya Secretaría desempeña SERCOMETAL.
Editada e impresa por AENOR
Depósito legal: M 3682:1997
©AENOR 1997
Reproducción prohibida
LAS OBSERVACIONES A ESTE DOCUMENTO HAN DE DIRIGIRSE A:
Fernández de la Hoz, 52 Teléfono (91) 432 60 00
28010 MADRID-España Telefax (91) 310 36 95
10 Páginas
Grupo 9
AENOR AUTORIZA EL USO DE ESTE DOCUMENTO A UNIV.VALLADOLID-BIB.UNIVERSIT.

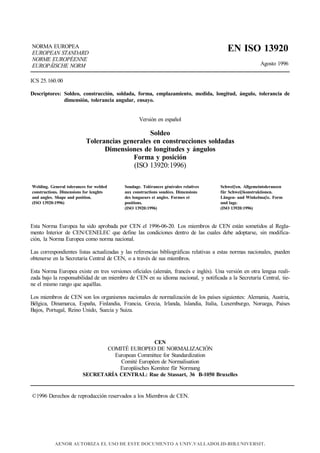

NORMA EUROPEA
EUROPEAN STANDARD
NORME EUROPÉENNE
EUROPÄISCHE NORM
EN ISO 13920
Agosto 1996
ICS 25.160.00
Descriptores: Soldeo, construcción, soldada, forma, emplazamiento, medida, longitud, ángulo, tolerancia de
dimensión, tolerancia angular, ensayo.
Versión en español
Soldeo
Tolerancias generales en construcciones soldadas
Dimensiones de longitudes y ángulos
Forma y posición
(ISO 13920:1996)
Welding. General tolerances for welded
constructions. Dimensions for lenghts
and angles. Shape and position.
(ISO 13920:1996)
Soudage. Tolérances générales relatives
aux constructions soudées. Dimensions
des longueurs et angles. Formes et
positions.
(ISO 13920:1996)
Schweiβen. Allgemeintoleranzen
für Schweiβkonstruktionen.
Längen- und Winkelmaβe. Form
und lage.
(ISO 13920:1996)
Esta Norma Europea ha sido aprobada por CEN el 1996-06-20. Los miembros de CEN están sometidos al Regla-
mento Interior de CEN/CENELEC que define las condiciones dentro de las cuales debe adoptarse, sin modifica-
ción, la Norma Europea como norma nacional.
Las correspondientes listas actualizadas y las referencias bibliográficas relativas a estas normas nacionales, pueden
obtenerse en la Secretaría Central de CEN, o a través de sus miembros.
Esta Norma Europea existe en tres versiones oficiales (alemán, francés e inglés). Una versión en otra lengua reali-
zada bajo la responsabilidad de un miembro de CEN en su idioma nacional, y notificada a la Secretaría Central, tie-
ne el mismo rango que aquéllas.
Los miembros de CEN son los organismos nacionales de normalización de los países siguientes: Alemania, Austria,
Bélgica, Dinamarca, España, Finlandia, Francia, Grecia, Irlanda, Islandia, Italia, Luxemburgo, Noruega, Países
Bajos, Portugal, Reino Unido, Suecia y Suiza.
CEN
COMITÉ EUROPEO DE NORMALIZACIÓN
European Committee for Standardization
Comité Européen de Normalisation
Europäisches Komitee für Normung
SECRETARÍA CENTRAL: Rue de Stassart, 36 B-1050 Bruxelles
©1996 Derechos de reproducción reservados a los Miembros de CEN.

EN ISO 13920:1996 - 4 -
ÍNDICE
Página
ANTECEDENTES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
1 OBJETO Y CAMPO DE APLICACIÓN . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2 NORMAS PARA CONSULTA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
3 DEFINICIONES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
4 TOLERANCIAS GENERALES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
4.1 Tolerancias para dimensiones lineales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
4.2 Tolerancias para dimensiones angulares . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
4.3 Tolerancias de rectitud, planitud y paralelismo . . . . . . . . . . . . . . . . . . . . . . . 8
5 INDICACIONES SOBRE LOS PLANOS . . . . . . . . . . . . . . . . . . . . . . . . . . 9
6 ENSAYOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
6.1 Generalidades . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
6.2 Rectitud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
6.3 Planitud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
6.4 Paralelismo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
7 ADECUACIÓN AL CASO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

- 5 - EN ISO 13920:1996

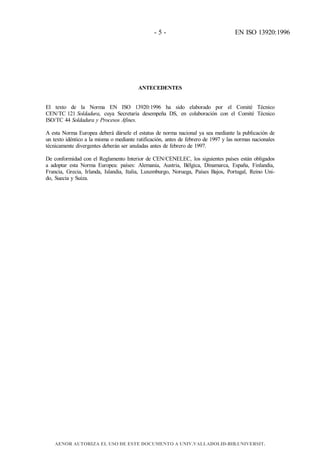

ANTECEDENTES
El texto de la Norma EN ISO 13920:1996 ha sido elaborado por el Comité Técnico
CEN/TC 121 Soldadura, cuya Secretaría desempeña DS, en colaboración con el Comité Técnico
ISO/TC 44 Soldadura y Procesos Afines.
A esta Norma Europea deberá dársele el estatus de norma nacional ya sea mediante la publicación de
un texto idéntico a la misma o mediante ratificación, antes de febrero de 1997 y las normas nacionales
técnicamente divergentes deberán ser anuladas antes de febrero de 1997.
De conformidad con el Reglamento Interior de CEN/CENELEC, los siguientes países están obligados
a adoptar esta Norma Europea: países: Alemania, Austria, Bélgica, Dinamarca, España, Finlandia,
Francia, Grecia, Irlanda, Islandia, Italia, Luxemburgo, Noruega, Países Bajos, Portugal, Reino Uni-
do, Suecia y Suiza.

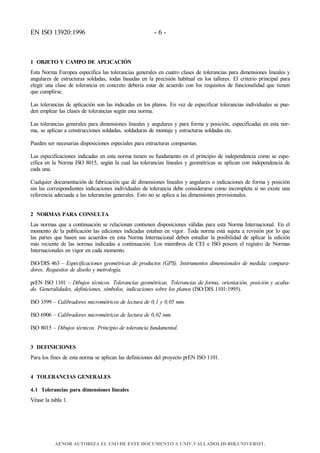

EN ISO 13920:1996 - 6 -
1 OBJETO Y CAMPO DE APLICACIÓN
Esta Norma Europea especifica las tolerancias generales en cuatro clases de tolerancias para dimensiones lineales y
angulares de estructuras soldadas, todas basadas en la precisión habitual en los talleres. El criterio principal para
elegir una clase de tolerancia en concreto debería estar de acuerdo con los requisitos de funcionalidad que tienen
que cumplirse.
Las tolerancias de aplicación son las indicadas en los planos. En vez de especificar tolerancias individuales se pue-
den emplear las clases de tolerancias según esta norma.
Las tolerancias generales para dimensiones lineales y angulares y para forma y posición, especificadas en esta nor-
ma, se aplican a construcciones soldadas, soldaduras de montaje y estructuras soldadas etc.
Pueden ser necesarias disposiciones especiales para estructuras compuestas.
Las especificaciones indicadas en esta norma tienen su fundamento en el principio de independencia como se espe-
cifica en la Norma ISO 8015, según la cual las tolerancias lineales y geométricas se aplican con independencia de
cada una.
Cualquier documentación de fabricación que dé dimensiones lineales y angulares o indicaciones de forma y posición
sin las correspondientes indicaciones individuales de tolerancia debe considerarse como incompleta si no existe una
referencia adecuada a las tolerancias generales. Esto no se aplica a las dimensiones provisionales.
2 NORMAS PARA CONSULTA
Las normas que a continuación se relacionan contienen disposiciones válidas para esta Norma Internacional. En el
momento de la publicación las ediciones indicadas estaban en vigor. Toda norma está sujeta a revisión por lo que
las partes que basen sus acuerdos en esta Norma Internacional deben estudiar la posibilidad de aplicar la edición
más reciente de las normas indicadas a continuación. Los miembros de CEI e ISO poseen el registro de Normas
Internacionales en vigor en cada momento.
ISO/DIS 463 – Especificaciones geométricas de productos (GPS). Instrumentos dimensionales de medida; compara-
dores. Requisitos de diseño y metrología.
prEN ISO 1101 – Dibujos técnicos. Tolerancias geométricas. Tolerancias de forma, orientación, posición y acaba-
do. Generalidades, definiciones, símbolos, indicaciones sobre los planos (ISO/DIS 1101:1995).
ISO 3599 – Calibradores micrométricos de lectura de 0,1 y 0,05 mm.
ISO 6906 – Calibradores micrométricos de lectura de 0,02 mm.
ISO 8015 – Dibujos técnicos. Principio de tolerancia fundamental.
3 DEFINICIONES
Para los fines de esta norma se aplican las definiciones del proyecto prEN ISO 1101.
4 TOLERANCIAS GENERALES
4.1 Tolerancias para dimensiones lineales
Véase la tabla 1.

- 7 - EN ISO 13920:1996

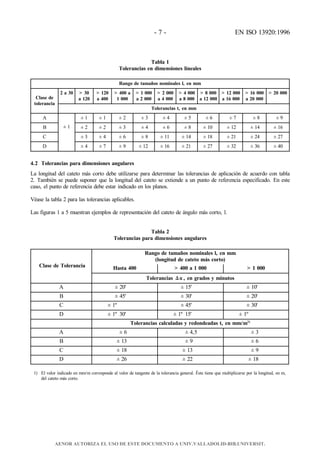

Tabla 1
Tolerancias en dimensiones lineales
Rango de tamaños nominales l, en mm
Clase de
tolerancia
2 a 30 > 30
a 120
> 120
a 400
> 400 a
1 000
> 1 000
a 2 000
> 2 000
a 4 000
> 4 000
a 8 000
> 8 000
a 12 000
> 12 000
a 16 000
> 16 000
a 20 000
> 20 000
Tolerancias t, en mm
A ± 1 ± 1 ± 2 ± 3 ± 4 ± 5 ± 6 ± 7 ± 8 ± 9
B ± 1 ± 2 ± 2 ± 3 ± 4 ± 6 ± 8 ± 10 ± 12 ± 14 ± 16
C ± 3 ± 4 ± 6 ± 8 ± 11 ± 14 ± 18 ± 21 ± 24 ± 27
D ± 4 ± 7 ± 9 ± 12 ± 16 ± 21 ± 27 ± 32 ± 36 ± 40
4.2 Tolerancias para dimensiones angulares
La longitud del cateto más corto debe utilizarse para determinar las tolerancias de aplicación de acuerdo con tabla
2. También se puede suponer que la longitud del cateto se extiende a un punto de referencia especificado. En este
caso, el punto de referencia debe estar indicado en los planos.
Véase la tabla 2 para las tolerancias aplicables.
Las figuras 1 a 5 muestran ejemplos de representación del cateto de ángulo más corto, l.
Tabla 2
Tolerancias para dimensiones angulares
Clase de Tolerancia
Rango de tamaños nominales l, en mm
(longitud de cateto más corto)
Hasta 400 > 400 a 1 000 > 1 000
Tolerancias , en grados y minutos
A ± 20' ± 15' ± 10'
B ± 45' ± 30' ± 20'
C ± 1º ± 45' ± 30'
D ± 1º 30' ± 1º 15' ± 1º
Tolerancias calculadas y redondeadas t, en mm/m1)
A ± 6 ± 4,5 ± 3
B ± 13 ± 9 ± 6
C ± 18 ± 13 ± 9
D ± 26 ± 22 ± 18
1) El valor indicado en mm/m corresponde al valor de tangente de la tolerancia general. Éste tiene que multiplicarse por la longitud, en m,
del cateto más corto.

EN ISO 13920:1996 - 8 -

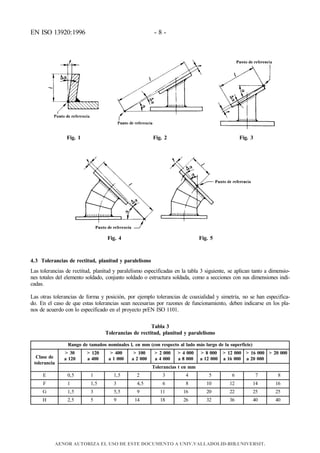

Fig. 1 Fig. 2 Fig. 3
Fig. 4 Fig. 5
4.3 Tolerancias de rectitud, planitud y paralelismo
Las tolerancias de rectitud, planitud y paralelismo especificadas en la tabla 3 siguiente, se aplican tanto a dimensio-
nes totales del elemento soldado, conjunto soldado o estructura soldada, como a secciones con sus dimensiones indi-
cadas.
Las otras tolerancias de forma y posición, por ejemplo tolerancias de coaxialidad y simetría, no se han especifica-
do. En el caso de que estas tolerancias sean necesarias por razones de funcionamiento, deben indicarse en los pla-
nos de acuerdo con lo especificado en el proyecto prEN ISO 1101.
Tabla 3
Tolerancias de rectitud, planitud y paralelismo
Rango de tamaños nominales l, en mm (con respecto al lado más largo de la superficie)
Clase de
tolerancia
> 30
a 120
> 120
a 400
> 400
a 1 000
> 100
a 2 000
> 2 000
a 4 000
> 4 000
a 8 000
> 8 000
a 12 000
> 12 000
a 16 000
> 16 000
a 20 000
> 20 000
Tolerancias t en mm
E 0,5 1 1,5 2 3 4 5 6 7 8
F 1 1,5 3 4,5 6 8 10 12 14 16
G 1,5 3 5,5 9 11 16 20 22 25 25
H 2,5 5 9 14 18 26 32 36 40 40

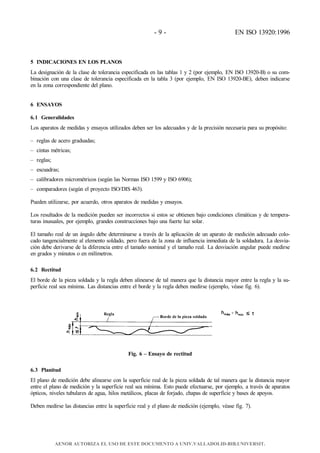

- 9 - EN ISO 13920:1996
5 INDICACIONES EN LOS PLANOS
La designación de la clase de tolerancia especificada en las tablas 1 y 2 (por ejemplo, EN ISO 13920-B) o su com-
binación con una clase de tolerancia especificada en la tabla 3 (por ejemplo, EN ISO 13920-BE), deben indicarse
en la zona correspondiente del plano.
6 ENSAYOS
6.1 Generalidades
Los aparatos de medidas y ensayos utilizados deben ser los adecuados y de la precisión necesaria para su propósito:
– reglas de acero graduadas;
– cintas métricas;
– reglas;
– escuadras;
– calibradores micrométricos (según las Normas ISO 1599 y ISO 6906);
– comparadores (según el proyecto ISO/DIS 463).
Pueden utilizarse, por acuerdo, otros aparatos de medidas y ensayos.
Los resultados de la medición pueden ser incorrectos si estos se obtienen bajo condiciones climáticas y de tempera-
turas inusuales, por ejemplo, grandes construcciones bajo una fuerte luz solar.
El tamaño real de un ángulo debe determinarse a través de la aplicación de un aparato de medición adecuado colo-
cado tangencialmente al elemento soldado, pero fuera de la zona de influencia inmediata de la soldadura. La desvia-
ción debe derivarse de la diferencia entre el tamaño nominal y el tamaño real. La desviación angular puede medirse
en grados y minutos o en milímetros.
6.2 Rectitud
El borde de la pieza soldada y la regla deben alinearse de tal manera que la distancia mayor entre la regla y la su-
perficie real sea mínima. Las distancias entre el borde y la regla deben medirse (ejemplo, véase fig. 6).
Fig. 6 – Ensayo de rectitud
6.3 Planitud
El plano de medición debe alinearse con la superficie real de la pieza soldada de tal manera que la distancia mayor
entre el plano de medición y la superficie real sea mínima. Esto puede efectuarse, por ejemplo, a través de aparatos
ópticos, niveles tubulares de agua, hilos metálicos, placas de forjado, chapas de superficie y bases de apoyos.
Deben medirse las distancias entre la superficie real y el plano de medición (ejemplo, véase fig. 7).

EN ISO 13920:1996 - 10 -
hmáx. – hmín. ≤
t

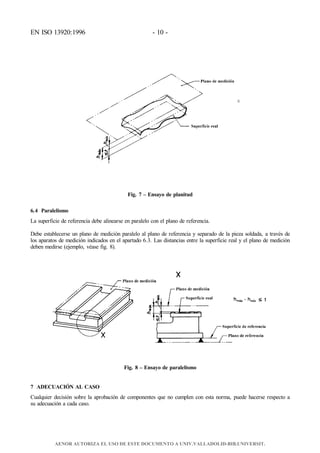

Fig. 7 – Ensayo de planitud
6.4 Paralelismo
La superficie de referencia debe alinearse en paralelo con el plano de referencia.
Debe establecerse un plano de medición paralelo al plano de referencia y separado de la pieza soldada, a través de
los aparatos de medición indicados en el apartado 6.3. Las distancias entre la superficie real y el plano de medición
deben medirse (ejemplo, véase fig. 8).
Fig. 8 – Ensayo de paralelismo
7 ADECUACIÓN AL CASO
Cualquier decisión sobre la aprobación de componentes que no cumplen con esta norma, puede hacerse respecto a
su adecuación a cada caso.

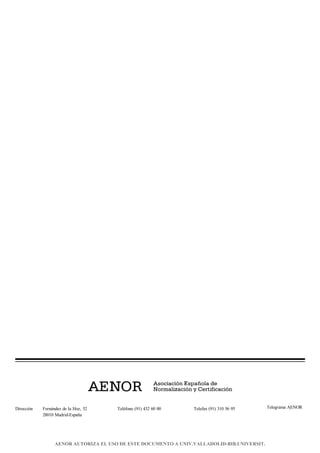

Dirección Fernández de la Hoz, 52
28010 Madrid-España
Teléfono (91) 432 60 00 Telefax (91) 310 36 95 Telegrama AENOR

ISO13920. 1996 medicion de estructuras.pdf

Más contenido relacionado

La actualidad más candente

Similar a ISO13920. 1996 medicion de estructuras.pdf

Último

ISO13920. 1996 medicion de estructuras.pdf
