1. PRIMEROS AUXILIOS DE
MÁQUINAS DE CONFECCIÓN
INDUSTRIAL
LA AGUJA

2. LA AGUJA

3. LA AGUJA
La aguja es una pieza
cilíndrica que tiene
en su extensión
diferentes grosores.
Es de acero templado
y cromado. Esto
posibilita el
entrelazado del hilo
superior con el hilo
inferior o con la
propia aguja.

4. PARTES
LA AGUJA

5. TIPOS DE AGUJAS
Existen diferentes tipos de agujas
que son utilizadas en máquinas
de coser industrial, con
características diferentes ,
para atender finalidades
diferentes.
La característica central de
cualquier máquina de coser es
su aguja o agujas, debido a que
el diseño de cada máquina
requiere una dimensión
específica de las agujas
utilizadas.
LA AGUJA

6. FUNCIONES DE
LA AGUJAS
 Producir un agujero en el
material a través del cual
pase el hilo.
 Llevar el hilo de la aguja a
través del material y formar
un bucle que pueda ser
tomado por el garfio, áncora
o mecanismo similar.
 Pasar el hilo de la aguja a
través del bucle por el
mecanismo del áncora en
máquinas que no sean de
doble pespunte.
LA AGUJA

7. VARIANTES
Las agujas de máquinas de
coser se identifican por
un sistema, tamaño y
punta.
Pero también existen agujas
cónicas en las cuales la
caña se va reduciendo de
diámetro desde el tronco
hasta la punta, para
reducir el calor de
fricción.
LA AGUJA

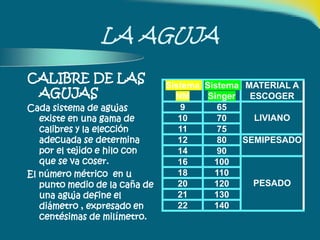

8. CALIBRE DE LAS
AGUJAS
Cada sistema de agujas
existe en una gama de
calibres y la elección
adecuada se determina
por el tejido e hilo con
que se va coser.
El número métrico en u
punto medio de la caña de
una aguja define el
diámetro , expresado en
centésimas de milímetro.
LA AGUJA
Sistema
NM
Sistema
Singer
MATERIAL A
ESCOGER
9 65
LIVIANO10 70
11 75
12 80 SEMIPESADO
14 90
16 100
PESADO
18 110
20 120
21 130
22 140

9. LA AGUJA
TIPOS DE PUNTAS

10. PUNTAS
REDONDAS
Como su nombre lo indica ,
la sección de las agujas de
punta redonda, es
circular pero difieren en
la forma de la granulación.
La granulación es
ligeramente roma para
reforzar la punta contra
rotura o distorsión.
LA AGUJA

11. LA AGUJA
Para los materiales sensibles como el tejido de punto pueden
usarse agujas de punta redondeada esférica de modo que
la punta redondeada desplace los bucles sin romperlo.
Las agujas de punta esférica existen entre versiones ligera,
media y gruesa a fin de adaptarse a las construcciones
particulares de los tejidos.
PUNTAS REDONDAS

12. LA AGUJA
Las agujas de puntas cortantes tienen todas puntas afiladas
pero existen en una amplia variedad de formas de sección
(redondeadas, triangulares, cuadradas), en su punta.
Estas agujas perforan el material más fácilmente que las
agujas de punta redonda, de ahí que generen menos calor.
PUNTAS CORTANTES

13. LA AGUJA
CLASIFICACIÓN PUNTAS
REDONDAS SEGÚN EL TEJIDO

14. LA AGUJA
CLASIFICACIÓN PUNTAS
REDONDAS SEGÚN EL TEJIDO

15. LA AGUJA
CLASIFICACIÓN PUNTADAS Y
REFERENCIAS DE AGUJAS

16. MÁQUINA TIPO DE AGUJA MÁQUINA TIPO DE
AGUJA
Planas 135 x 5 – 16 x 231 Fileteadoras
Aguja Curva
154 GHS
Recubridoras B63 Fileteadoras
Aguja Recta
B27
Presilladoras 135 x 5 – 149 x 3 Botonadoras 108 x 1
Planas de
cadeneta
62 x 57 Cerradoras de
Codo
149 x 3 UY 128
Empretinadoras 62 x 57 – UY 113 Zig – Zag 135 x 5
Ojaladoras 135 x 5 – 16 x 231 Flatseamers UY 118
LA AGUJA
REFERENCIAS DE AGUJAS MÁS
CONOCIDAS

17. GRACIAS
Elaborado Por: Fanny Margarita
Rodríguez Marín. Instructora de
