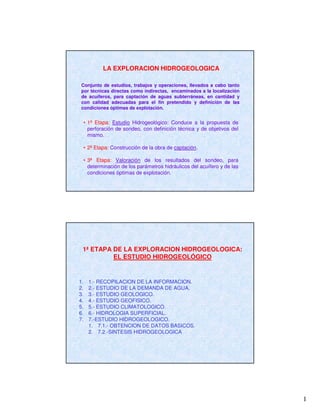

1. 1
Conjunto de estudios, trabajos y operaciones, llevados a cabo tanto
por técnicas directas como indirectas, encaminados a la localización
de acuíferos, para captación de aguas subterráneas, en cantidad y
con calidad adecuadas para el fin pretendido y definición de las
condiciones óptimas de explotación.
• 1ª Etapa: Estudio Hidrogeológico: Conduce a la propuesta de
perforación de sondeo, con definición técnica y de objetivos del
mismo.
• 2ª Etapa: Construcción de la obra de captación.
• 3ª Etapa: Valoración de los resultados del sondeo, para
determinación de los parámetros hidráulicos del acuífero y de las
condiciones óptimas de explotación.
LA EXPLORACION HIDROGEOLOGICA
1. 1.- RECOPILACION DE LA INFORMACION.
2. 2.- ESTUDIO DE LA DEMANDA DE AGUA.
3. 3.- ESTUDIO GEOLOGICO.
4. 4.- ESTUDIO GEOFISICO.
5. 5.- ESTUDIO CLIMATOLOGICO.
6. 6.- HIDROLOGIA SUPERFICIAL.
7. 7.-ESTUDIO HIDROGEOLOGICO.
1. 7.1.- OBTENCION DE DATOS BASICOS.
2. 7.2.-SINTESIS HIDROGEOLOGICA
1ª ETAPA DE LA EXPLORACION HIDROGEOLOGICA:
EL ESTUDIO HIDROGEOLÓGICO

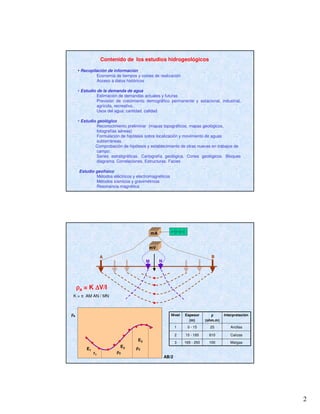

2. 2
Contenido de los estudios hidrogeológicos
• Recopilación de información
Economía de tiempos y costes de realización
Acceso a datos históricos
• Estudio de la demanda de agua
Estimación de demandas actuales y futuras
Previsión de crecimiento demográfico permanente y estacional, industrial,
agrícola, recreativo..
Usos del agua: cantidad, calidad
• Estudio geológico
Reconocimiento preliminar (mapas topográficos, mapas geológicos,
fotografías aéreas)
Formulación de hipótesis sobre localización y movimiento de aguas
subterráneas.
Comprobación de hipótesis y establecimiento de otras nuevas en trabajos de
campo:
Series estratigráficas. Cartografía geológica. Cortes geológicos. Bloques
diagrama. Correlaciones. Estructuras. Facies
Estudio geofísico
Métodos eléctricos y electromagnéticos
Métodos sísmicos y gravimétricos
Resonancia magnética
mA
mV
A B
M N
ρρρρa = K ∆∆∆∆V/I
K = π AM AN / MN
AB/2
ρρρρa
E1
E2
E3
r1
ρρρρ2
ρρρρ3
Margas100165 - 2503
Calizas61015 - 1652
Arcillas250 - 151
Interpretaciónρρρρ
(ohm.m)
Espesor
(m)
Nivel

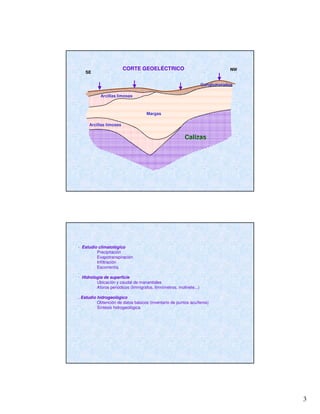

3. 3
526
396
315
17
13
295
51
59
42
3420
35
204
450 330
280
NW
SE
CORTE GEOELÉCTRICO
Calizas
Margas
Arcillas limosas
Conglomerados
Arcillas limosas
· Estudio climatológico
Precipitación
Evapotranspiración
Infiltración
Escorrentía
· Hidrología de superficie
Ubicación y caudal de manantiales
Aforos periódicos (limnígrafos, limnímetros, molinete...)
. Estudio hidrogeológico
Obtención de datos básicos (inventario de puntos acuíferos)
Síntesis hidrogeológica

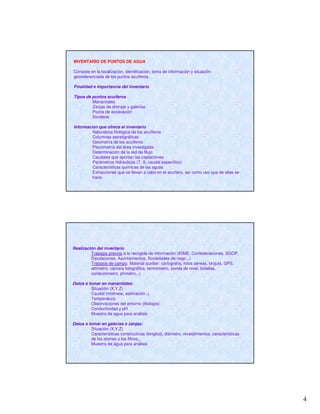

4. 4
INVENTARIO DE PUNTOS DE AGUA
Consiste en la localización, identificación, toma de información y situación
georeferenciada de los puntos acuíferos.
Finalidad e importancia del inventario
Tipos de puntos acuíferos
Manantiales
Zanjas de drenaje y galerías
Pozos de excavación
Sondeos
Información que ofrece el inventario
Naturaleza litológica de los acuíferos
Columnas estratigráficas
Geometría de los acuíferos
Piezometría del área investigada
Determinación de la red de fllujo
Caudales que aportan las captaciones
Parámetros hidráulicos (T, S, caudal específico)
Características químicas de las aguas
Extracciones que se llevan a cabo en el acuífero, así como uso que de ellas se
hace.
Realización del inventario
Trabajos previos a la recogida de información (IGME, Confederaciones, SGOP,
Diputaciones, Ayuntamientos, Sociedades de riego...)
Trabajos de campo. Material auxiliar: cartografía, fotos aéreas, brújula, GPS,
altímetro, cámara fotográfica, termómetro, sonda de nivel, botellas,
conductímetro, phmetro,..)
Datos a tomar en manantiales:
Situación (X,Y,Z)
Caudal (molinete, estimación..)
Temperatura
Observaciones del entorno (litología)
Conductividad y pH
Muestra de agua para análisis
Datos a tomar en galerías o zanjas:
Situación (X,Y,Z)
Características constructivas (longitud, diámetro, revestimientos, características
de los drenes o los filtros,..
Muestra de agua para análisis

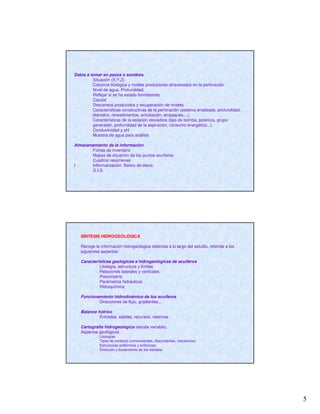

5. 5
Datos a tomar en pozos o sondeos
Situación (X,Y,Z)
Columna litológica y niveles productores atravesados en la perforación
Nivel de agua. Profundidad.
Reflejar si se ha estado bombeando
Caudal
Descensos producidos y recuperación de niveles
Características constructivas de la perforación (sistema empleado, profundidad,
diámetro, revestimientos, entubación, empaques,...)
Características de la estación elevadora (tipo de bomba, potencia, grupo
generador, profundidad de la aspiración, consumo energético...)
Conductividad y pH
Muestra de agua para análisis
Almacenamiento de la información
Fichas de inventario
Mapas de situación de los puntos acuíferos
Cuadros resúmenes
I Informatización. Banco de datos.
G.I.S.
SÍNTESIS HIDROGEOLÓGICA
Recoge la información hidrogeológica obtenida a lo largo del estudio, referida a los
siguientes aspectos:
Características geológicas e hidrogeológicas de acuíferos
Litología, estructura y límites
Relaciones laterales y verticales
Piezometría
Parámetros hidráulicos
Hidroquímica
Funcionamiento hidrodinámico de los acuíferos
Direcciones de flujo, gradientes,..
Balance hídrico
Entradas, salidas, recursos, reservas
Cartografía hidrogeológica (escala variable).
Aspectos geológicos
Litologías
Tipos de contacto (concordantes, discordantes, mecánicos)
Estructuras antiformes y sinformes
Dirección y buzamiento de los estratos

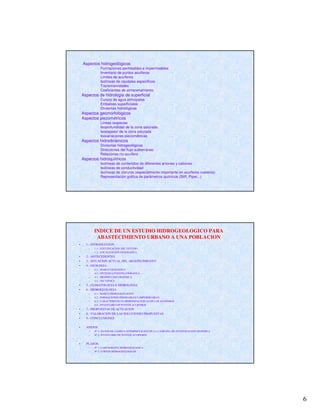

6. 6
Aspectos hidrogeológicos
Formaciones permeables e impermeables
Inventario de puntos acuíferos
Límites de acuíferos
Isolíneas de caudales específicos
Transmisividades
Coeficientes de almacenamiento
Aspectos de hidrología de superficial
Cursos de agua principales
Embalses superficiales
Divisorias hidrológicas
Aspectos geomorfológicos
Aspectos piezométricos
Líneas isopiezas
Isoprofundidad de la zona saturada
Isoespesor de la zona saturada
Isovariaciones piezométricas
Aspectos hidrodinámicos
Divisorias hidrogeológicas
Direcciones del flujo subterráneo
Relaciones río-acuífero
Aspectos hidroquímicos
Isolíneas de contenidos de diferentes aniones y cationes
Isolíneas de conductividad
Isolíneas de cloruros (especialmente importante en acuíferos costeros)
Representación gráfica de parámetros químicos (Stiff, Piper,..)
INDICE DE UN ESTUDIO HIDROGEOLOGICO PARA
ABASTECIMIENTO URBANO A UNA POBLACION
• 1.- INTRODUCCION
– 1.1.- JUSTUFICACION DEL ESTUDIO
– 1.2.- LOCALIZACION GEOGRAFICA
• 2.- ANTECEDENTES
• 3.- SITUACION ACTUAL DEL ABASTECIMIENTO
• 4.- GEOLOGIA
– 4.1.- MARCO GEOLOGICO
– 4.2.- SINTESIS LITOESTRATIGRAFICA
– 4.3.- PROSPECCION GEOFISICA
– 4.4.- TECTONICA
• 5.- CLIMATOLOGIA E HIDROLOGIA
• 6.- HIDROGEOLOGIA
– 6.1.- MARCO HIDROGEOLOGICO
– 6.2.- FORMACIONES PERMEABLES E IMPERMEABLES
– 6.3.- CARACTERISTICAS HIDROGEOLOGICAS DE LOS ACUIFEROS
– 6.4.- INVENTARIO DE PUNTOS ACUIFEROS
• 7.- PROPUESTAS DE ACTUACION
• 8.- VALORACION DE LAS SOLUCIONES PROPUESTAS
• 9.- CONCLUSIONES
• ANEJOS
– Nº 1: DATOS DE CAMPO E INTERPRETACION DE LA CAMPAÑA DE INVESTIGACION GEOFISICA
– Nº 2: INVENTARIO DE PUNTOS ACUIFEROS
• PLANOS
– Nº 1: CARTOGRAFIA HIDROGEOLOGICA
– Nº 2: CORTES HIDROGEOLOGICOS
