Este documento describe el proceso de carga y descarga de un condensador. Un condensador es un dispositivo que almacena energía eléctrica entre dos placas conductoras separadas por un dieléctrico. El proceso de carga implica aplicar un voltaje a través de un interruptor y medir el voltaje en el condensador a intervalos hasta que alcance el voltaje máximo. El proceso de descarga implica desconectar la fuente de alimentación y medir el voltaje decreciente en el condensador a intervalos hasta que se

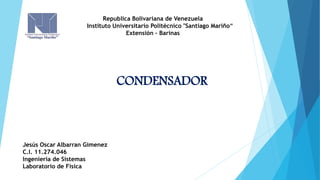

1. CONDENSADOR
Jesús Oscar Albarran Gimenez
C.I. 11.274.046
Ingeniería de Sistemas
Laboratorio de Física
Republica Bolivariana de Venezuela
Instituto Universitario Politécnico "Santiago Mariño“
Extensión - Barinas

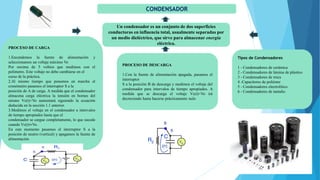

2. CONDENSADOR
Un condensador es un conjunto de dos superficies
conductoras en influencia total, usualmente separadas por
un medio dieléctrico, que sirve para almacenar energía
eléctrica.
PROCESO DE CARGA
1.Encendemos la fuente de alimentación y
seleccionamos un voltaje máximo Vo
Por encima de 5 voltios que medimos con el
polímetro. Este voltaje no debe cambiarse en el
curso de la práctica.
2.Al mismo tiempo que ponemos en marcha el
cronómetro pasamos el interruptor S a la
posición de A de carga. A medida que el condensador
almacena carga eléctrica la tensión en bornes del
mismo Vc(t)<Vo aumentará siguiendo la ecuación
deducida en la sección 1.1 anterior.
3.Medimos el voltaje en el condensador a intervalos
de tiempo apropiados hasta que el
condensador se cargue completamente, lo que sucede
cuando Vc(t)≃Vo.
En este momento pasamos el interruptor S a la
posición de neutro (vertical) y apagamos la fuente de
alimentación
PROCESO DE DESCARGA
1.Con la fuente de alimentación apagada, pasamos el
interruptor
S a la posición B de descarga y medimos el voltaje del
condensador para intervalos de tiempo apropiados. A
medida que se descarga el voltaje Vc(t)<Vo irá
decreciendo hasta hacerse prácticamente nulo
Tipos de Condensadores
1 - Condensadores de cerámica
2 - Condensadores de lámina de plástico
3 - Condensadores de mica
4 -Capacitores de poliéster
5 - Condensadores electrolítico
6 - Condensadores de tantalio
