1. Evolución y sistemas constructivos
La Madera
Br. Angelina Villalobos
Instituto Universitario Politécnico Santiago Mariño
Extensión Maracaibo Escuela de Arquitectura
Cátedra Estructura IV

2. CREDITS: This presentation template was created by
Slidesgo, including icons by Flaticon, and infographics &
images by Freepik
Madera como materia
Es un material vegetal que se encuentra en los
troncos de árboles, siendo un recurso renovable
y orgánico abundante que a medida de los años
ha sido explotado por el hombre para sus
beneficios.
Carbono
50%
Oxígeno
42%
Hidrógeno
6%
Nitrógeno
2%
Partes del tronco
Composición
Corteza: es la capa externa del tronco formado por células muertas del árbol
protegiendolo de agentes externos.
Liber: Envuelve el tronco con fibras elásticas donde circulan sus nutrientes.
Cambium: Responsable de la formación de nueva madera compuesta por dos
capas, Xilema y Floema.
Albura: Es la madera más reciente siendo la capa más blanca, conductora de savia.
Duramen: Es la capa más dura u consistente formada por células fisiológicamente
inactivas, siendo más oscura que ptras capas.
Medula: Es el centro de un tronco, posee poca resistencia y generalmente no se utiliza.

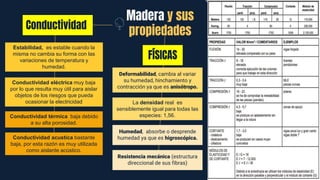

3. FÍSICAS
Resistencia mecánica (estructura
direccional de sus fibras)
Madera y sus
propiedades
Conductividad
Humedad, absorbe o desprende
humedad ya que es higroscópica.
Deformabilidad, cambia al variar
su humedad, hinchamiento y
contracción ya que es anisótropo.
La densidad real es
sensiblemente igual para todas las
especies: 1,56.
Estabilidad, es estable cuando la
misma no cambia su forma con las
variaciones de temperatura y
humedad.
Conductividad eléctrica muy baja
por lo que resulta muy útil para aislar
objetos de los riesgos que pueda
ocasionar la electricidad
Conductividad térmica baja debido
a su alta porosidad.
Conductividad acustica bastante
baja, por esta razón es muy utilizada
como aislante acústico.

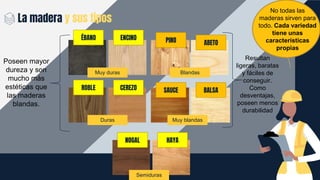

4. La madera y sus tipos
ÉBANO ENCINO
CEREZO
ROBLE
HAYA
NOGAL
ABETO
PINO
SAUCE BALSA
Muy duras
Duras
Blandas
Muy blandas
Semiduras
Resultan
ligeras, baratas
y fáciles de
conseguir.
Como
desventajas,
poseen menos
durabilidad
Poseen mayor
dureza y son
mucho más
estéticas que
las maderas
blandas.
No todas las
maderas sirven para
todo. Cada variedad
tiene unas
características
propias

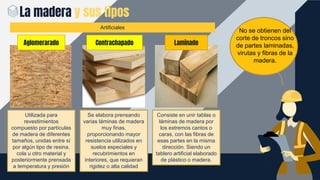

5. La madera y sus tipos
Contrachapado
Artificiales
No se obtienen del
corte de troncos sino
de partes laminadas,
virutas y fibras de la
madera.
Aglomerarado
Utilizada para
revestimientos
compuesto por partículas
de madera de diferentes
tamaños, unidas entre sí
por algún tipo de resina,
cola u otro material y
posteriormente prensada
a temperatura y presión
Se elabora prensando
varias láminas de madera
muy finas,
proporcionando mayor
resistencia utilizados en
suelos especiales y
recubrimientos en
interiores, que requieran
rigidez o alta calidad
Laminado
Consiste en unir tablas o
láminas de madera por
los extremos cantos o
caras, con las fibras de
esas partes en la misma
dirección. Siendo un
tablero artificial elaborado
de plástico o madera.

6. A lo largo de los años el ser humano a creado sistemas
constructivos o maneras para su estadía en la tierra,
evolucionando en cada una de sus etapas hasta los
sistemas constructivos que existen hoy en día
La madera y
su evolución

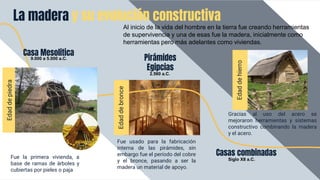

7. La madera y su evolución constructiva
Fue la primera vivienda, a
base de ramas de árboles y
cubiertas por pieles o paja
Edad
de
piedra
Fue usado para la fabricación
interna de las pirámides, sin
embargo fue el período del cobre
y el bronce, pasando a ser la
madera un material de apoyo.
Al inicio de la vida del hombre en la tierra fue creando herramientas
de supervivencia y una de esas fue la madera, inicialmente como
herramientas pero más adelantes como viviendas.
9.000 a 5.000 a.C.
Edad
de
bronce
Pirámides
Egipcias
2.560 a.C.
Casas combinadas
Siglo XII a.C.
Edad
de
hierro
Gracias al uso del acero se
mejoraron herramientas y sistemas
constructivo combinando la madera
y el acero.
Casa Mesolitica

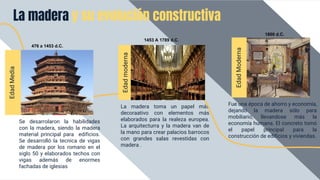

8. La madera y su evolución constructiva
Se desarrolaron la habilidades
con la madera, siendo la madera
material principal para edificios.
Se desarrolló la tecnica de vigas
de madera por los romano en el
siglo 50 y elaborados techos con
vigas además de enormes
fachadas de iglesias
Edad
Media
La madera toma un papel más
decoraativo con elementos más
elaborados para la realeza europea.
La arquitecturra y la madera van de
la mano para crear palacios barrocos
con grandes salas revestidas con
madera .
476 a 1453 d.C.
Edad
moderna
1453 A 1789 d.C.
1800 d.C.
Edad
Moderna
Fue una época de ahorro y economía,
dejando la madera sólo para
mobiliario, llevandose más la
economía humana. El concreto tomó
el papel principal para la
construcción de edificios y viviendas.

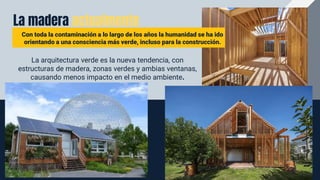

9. La madera actualmente
VENUS
Con toda la contaminación a lo largo de los años la humanidad se ha ido
orientando a una consciencia más verde, incluso para la construcción.
La arquitectura verde es la nueva tendencia, con
estructuras de madera, zonas verdes y ambias ventanas,
causando menos impacto en el medio ambiente.

10. Ventajas Desventajas
•Requiere poco gasto energético para su
fabricación, transporte y puesta en obra.
•Es ligera y con una buena relación
resistencia/peso.
•Su comportamiento ante el fuego es
predecible.
•Con el diseño y ejecución adecuados las
soluciones constructivas con madera son
muy durables, incluso en ambientes con
altas concentraciones de productos ácidos
y soluciones de sales de ácidos.
•Es fácilmente manejable y mecanizable
Permite realizar montajes de forma rápida,
limpia y en ausencia de agua.
•Es un material susceptible al ataque de
insectos y hongos. Por ello, deberás tratar la
madera con productos específicos para
prevenir cualquier riesgo de aparición.
•Es muy vulnerable al fuego y eso requiere que
tomes precauciones exigentes ante ello. Es
recomendado consultar con profesionales del
sector para que ser asesorados sobre los
tratamientos ignífugos de venta especial para
madera. Cabe destacar que la madera
contralaminada es más resistente ante peligros
de fuego.
•Es sensible ante la humedad, pudiendo
incrementar o reducir su tamaño. Deberás
tomar medidas de precaución para ello.
•Las edificaciones resultantes son a día de hoy
más limitadas en dimensiones

11. Sistemas
constructivos

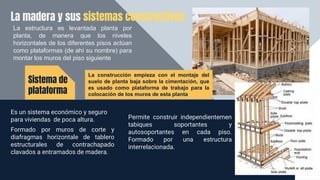

12. La madera y sus sistemas constructivos
Es un sistema económico y seguro
para viviendas de poca altura.
Formado por muros de corte y
diafragmas horizontale de tablero
estructurales de contrachapado
clavados a entramados de madera.
Sistema de
plataforma
Permite construir independientemen
tabiques soportantes y
autosoportantes en cada piso.
Formado por una estructura
interrelacionada.
La estructura es levantada planta por
planta, de manera que los niveles
horizontales de los diferentes pisos actúan
como plataformas (de ahí su nombre) para
montar los muros del piso siguiente
La construcción empieza con el montaje del
suelo de planta baja sobre la cimentación, que
es usado como plataforma de trabajo para la
colocación de los muros de esta planta

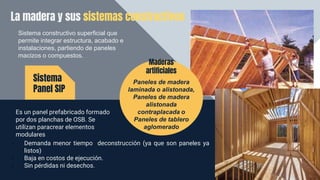

13. La madera y sus sistemas constructivos
Es un panel prefabricado formado
por dos planchas de OSB. Se
utilizan paracrear elementos
modulares
Sistema
Panel SIP
Sistema constructivo superficial que
permite integrar estructura, acabado e
instalaciones, partiendo de paneles
macizos o compuestos.
• Demanda menor tiempo deconstrucción (ya que son paneles ya
listos)
• Baja en costos de ejecución.
• Sin pérdidas ni desechos.
Paneles de madera
laminada o alistonada,
Paneles de madera
alistonada
contraplacada o
Paneles de tablero
aglomerado
Maderas
artificiales

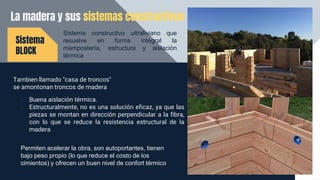

14. La madera y sus sistemas constructivos
Tambien llamado "casa de troncos"
se amontonan troncos de madera
Sistema
BLOCK
• Buena aislación térmica.
• Estructuralmente, no es una solución eficaz, ya que las
piezas se montan en dirección perpendicular a la fibra,
con lo que se reduce la resistencia estructural de la
madera
Permiten acelerar la obra, son autoportantes, tienen
bajo peso propio (lo que reduce el costo de los
cimientos) y ofrecen un buen nivel de confort térmico
Sistema constructivo ultraliviano que
resuelve en forma integral la
mampostería, estructura y aislación
térmica

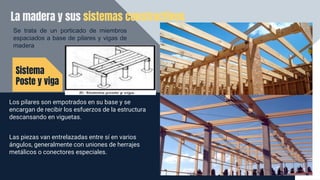

15. La madera y sus sistemas constructivos
Sistema
Poste y viga
Se trata de un porticado de miembros
espaciados a base de pilares y vigas de
madera
Los pilares son empotrados en su base y se
encargan de recibir los esfuerzos de la estructura
descansando en viguetas.
Las piezas van entrelazadas entre sí en varios
ángulos, generalmente con uniones de herrajes
metálicos o conectores especiales.

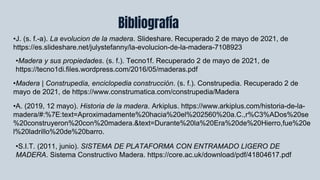

16. Bibliografía
•J. (s. f.-a). La evolucion de la madera. Slideshare. Recuperado 2 de mayo de 2021, de
https://es.slideshare.net/julystefanny/la-evolucion-de-la-madera-7108923
•Madera | Construpedia, enciclopedia construcción. (s. f.). Construpedia. Recuperado 2 de
mayo de 2021, de https://www.construmatica.com/construpedia/Madera
•Madera y sus propiedades. (s. f.). Tecno1f. Recuperado 2 de mayo de 2021, de
https://tecno1di.files.wordpress.com/2016/05/maderas.pdf
•A. (2019, 12 mayo). Historia de la madera. Arkiplus. https://www.arkiplus.com/historia-de-la-
madera/#:%7E:text=Aproximadamente%20hacia%20el%202560%20a.C.,r%C3%ADos%20se
%20construyeron%20con%20madera.&text=Durante%20la%20Era%20de%20Hierro,fue%20e
l%20ladrillo%20de%20barro.
•S.I.T. (2011, junio). SISTEMA DE PLATAFORMA CON ENTRAMADO LIGERO DE
MADERA. Sistema Constructivo Madera. https://core.ac.uk/download/pdf/41804617.pdf
