El documento describe los pasos para desarrollar un prisma hexagonal truncado. Explica que se debe trazar una línea de desarrollo a lo largo de la base del prisma y medir las distancias entre los vértices tomadas de la vista de planta, donde aparecen en su longitud real. Luego se trazan las aristas perpendiculares a la línea de desarrollo con sus longitudes reales tomadas de la vista frontal. Finalmente, se unen los puntos con líneas rectas para completar el desarrollo de la superficie lateral del prisma.

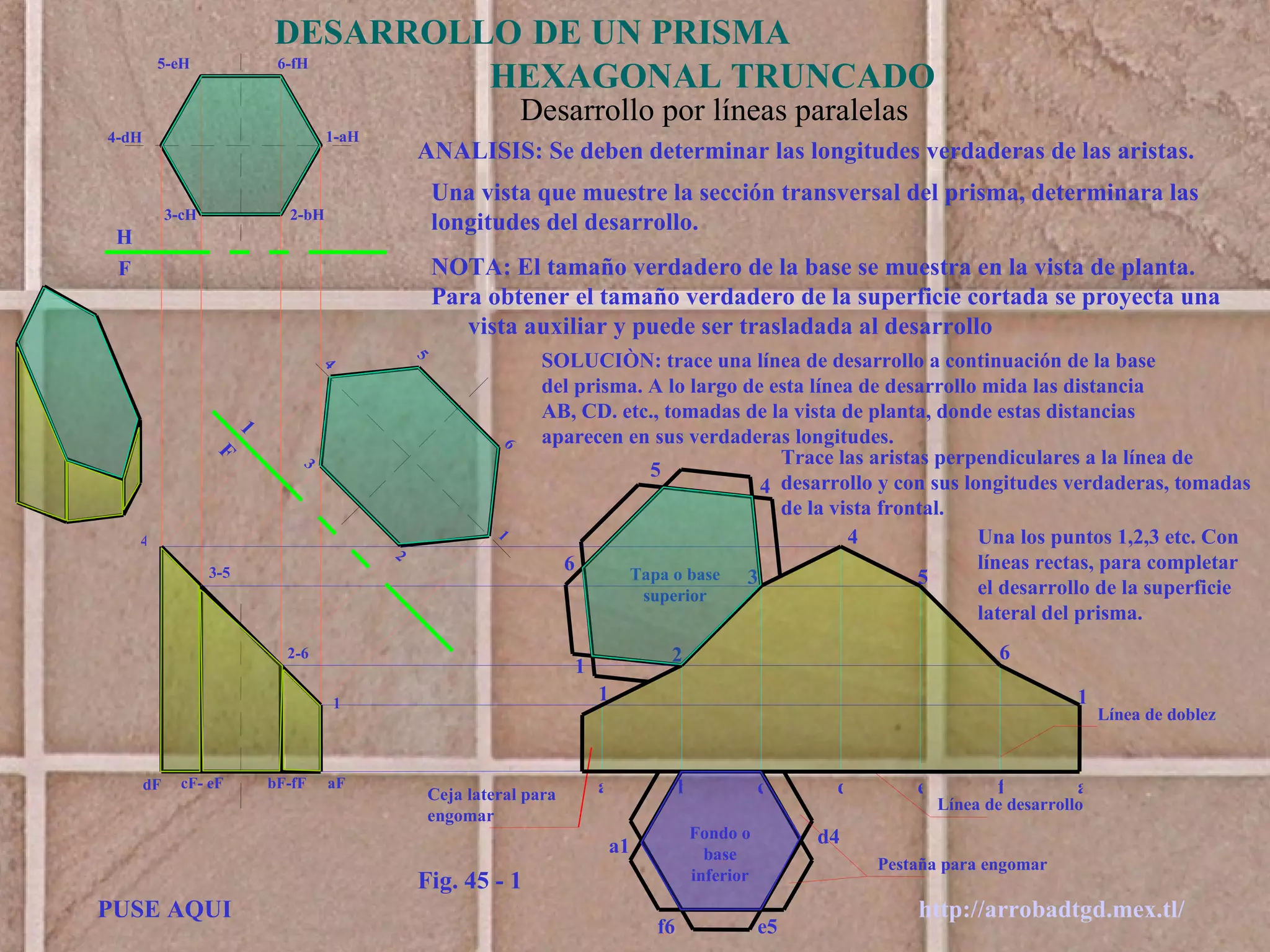

1. PUSE AQUI http://arrobadtgd.mex.tl/ Una vista que muestre la sección transversal del prisma, determinara las longitudes del desarrollo. NOTA: El tamaño verdadero de la base se muestra en la vista de planta. Para obtener el tamaño verdadero de la superficie cortada se proyecta una vista auxiliar y puede ser trasladada al desarrollo DESARROLLO DE UN PRISMA HEXAGONAL TRUNCADO Desarrollo por líneas paralelas ANALISIS: Se deben determinar las longitudes verdaderas de las aristas. SOLUCIÒN: trace una línea de desarrollo a continuación de la base del prisma. A lo largo de esta línea de desarrollo mida las distancia AB, CD. etc., tomadas de la vista de planta, donde estas distancias aparecen en sus verdaderas longitudes. Trace las aristas perpendiculares a la línea de desarrollo y con sus longitudes verdaderas, tomadas de la vista frontal. Una los puntos 1,2,3 etc. Con líneas rectas, para completar el desarrollo de la superficie lateral del prisma. Fondo o base inferior Tapa o base superior Fig. 45 - 1 a b c d e f a Línea de desarrollo Pestaña para engomar 5-eH 6-fH 4-dH 1-aH 3-cH 2-bH H F 4 3-5 2-6 1 dF cF- eF bF-fF aF 4 3 5 6 2 1 1 F Ceja lateral para engomar 1 2 3 4 5 6 1 a1 f6 e5 d4 Línea de doblez 1 6 5 4
