La ley de voltaje de Kirchhoff establece que la suma de todos los voltajes a lo largo de un circuito cerrado es igual a cero. Matemáticamente, esto se expresa como la suma de los voltajes es igual a cero. La ley indica que la ganancia de voltaje de una fuente se iguala a la pérdida de voltaje a través de los resistores en el circuito.

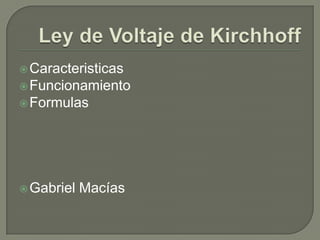

1. Ley de Voltaje de KirchhoffCaracteristicasFuncionamientoFormulas Gabriel Macías

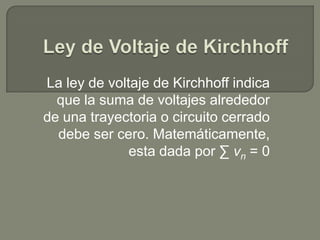

2. Ley de Voltaje de KirchhoffLa ley de voltaje de Kirchhoff indica que la suma de voltajes alrededor de una trayectoria o circuito cerrado debe ser cero. Matemáticamente, esta dada por ∑ vn= 0

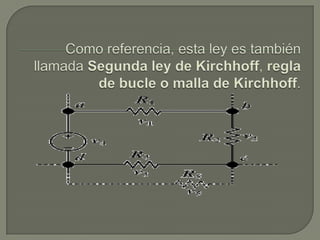

3. Como referencia, esta ley es también llamada Segunda ley de Kirchhoff, regla de bucle o malla de Kirchhoff.

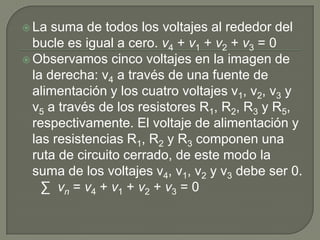

4. La suma de todos los voltajes al rededor del bucle es igual a cero. v4 + v1 + v2 + v3 = 0Observamos cinco voltajes en la imagen de la derecha: v4 a través de una fuente de alimentación y los cuatro voltajes v1, v2, v3 y v5 a través de los resistores R1, R2, R3 y R5, respectivamente. El voltaje de alimentación y las resistencias R1, R2 y R3 componen una ruta de circuito cerrado, de este modo la suma de los voltajes v4, v1, v2 y v3 debe ser 0. ∑ vn= v4 + v1 + v2 + v3 = 0

5. La resistencia R5está por fuera del bucle cerrado, y por eso no desempeña ningún papel en el cálculo de la ley de voltaje de Kirchhoff. (observe que trayectorias cerradas pueden ser definidas e incluir a R.en este caso, el voltaje v5 a través R5 debe ser considerado en el cálculo de la ley de Kirchhoff de voltaje.)Ahora si tomamos el punto d en la imagen como nuestro punto de referencia y arbitrariamente seleccionamos su voltaje a cero, podemos observar como el voltaje cambia mientras que recorremos el circuito hacia la derecha. Yendo del punto d al punto a a través de la fuente de voltaje, experimentamos un aumento del voltaje de v4voltios (como el símbolo para la fuente de voltaje en la imagen indica que a está en un voltaje positivo con respecto a el punto d). En un viaje desde el punto a al punto b, nosotros

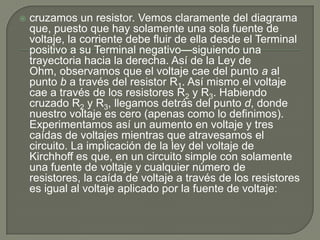

6. cruzamos un resistor. Vemos claramente del diagrama que, puesto que hay solamente una sola fuente de voltaje, la corriente debe fluir de ella desde el Terminal positivo a su Terminal negativo—siguiendo una trayectoria hacia la derecha. Así de la Ley de Ohm, observamos que el voltaje cae del punto a al punto b a través del resistor R1. Así mismo el voltaje cae a través de los resistores R2 y R3. Habiendo cruzado R2 y R3, llegamos detrás del punto d, donde nuestro voltaje es cero (apenas como lo definimos). Experimentamos así un aumento en voltaje y tres caídas de voltajes mientras que atravesamos el circuito. La implicación de la ley del voltaje de Kirchhoff es que, en un circuito simple con solamente una fuente de voltaje y cualquier número de resistores, la caída de voltaje a través de los resistores es igual al voltaje aplicado por la fuente de voltaje:
