El documento presenta la ley de Ohm, la cual establece que la intensidad de corriente eléctrica (I) en un circuito es directamente proporcional a la diferencia de potencial (V) aplicada e inversamente proporcional a la resistencia (R) del circuito. El físico alemán Georg Simon Ohm descubrió esta relación en 1827 y la expresó como I=V/R. El documento también incluye ejemplos y ejercicios para aplicar la ley de Ohm.

1. MATERIAL DE APOYO
LEY DE OHM
Introducción a la electricidad y
electrónica

2. MATERIAL DE APOYO
CORRIENTE ELÉCTRICA
• se define la corriente eléctrica como un
FLUJO DE ELECTRONES QUE CIRCULA
POR UN MATERIAL CONDUCTOR.
• En un circuito eléctrico puede haber
mucha o poca corriente eléctrica, según
que pasen por él muchos o pocos
electrones por segundo.

3. MATERIAL DE APOYO
• Su unidad de medida es el Amper A
• Esta cantidad de corriente dependerá de
otros factores o magnitudes en el circuito
y puede determinarse con la LEY DE
OHM.

4. MATERIAL DE APOYO
Conductor: Material en el cual algunas de las partículas cargadas (portadores
de carga) se pueden mover libremente.
Corriente eléctrica
Flujo de cargas
eléctricas que, por
unidad de tiempo,
atraviesan un área
transversal
dt
dq
I 
Unidad: Amperio
1A = 1C/s
Sentido de la corriente: Coincide con el de los portadores de carga positivos.
COLUMBDelta de carga/delta de tiempo
Q= Flujo electrico

5. MATERIAL DE APOYO
Ejemplo hidráulico
En un circuito hidráulico si se aumenta la altura o
potencial aumentará la corriente de agua o caudal.

6. MATERIAL DE APOYO
EN EL CIRCUITO ELÉCTRICO

7. MATERIAL DE APOYO
Por otra parte si en un circuito hidráulico disminuye la
sección de la tubería, se reduce la corriente de agua

8. MATERIAL DE APOYO
Si en un circuito eléctrico disminuye la sección del
conductor o si se aumenta la resistencia, se reduce la
corriente eléctrica

9. MATERIAL DE APOYO
• Por lo tanto la cantidad de CORRIENTE
eléctrica en un circuito dependerá de la
TENSION y de la RESISTENCIA en el
mismo según la ley de OHM

10. MATERIAL DE APOYO
Georg Simon Ohm
(1789-1854)
físico y matemático
alemán
Georg Simon Ohm
(1789-1854)
físico y matemático
alemán
Georg Simon Ohm
(1789-1854)
físico y matemático
alemán

11. MATERIAL DE APOYO
Se inicia en la cerrajería, al lado de su padre.
Llega a destacarse en la física, después de
lograr seguir estudios en la universidad de su
ciudad natal. De su padre recibe los
rudimentos que llegan a ser fundamentales
en los experimentos que emprende. A Ohm
se debe el descubrimiento de la ley que rige
las corrientes eléctricas y la definición de los
conceptos correspondientes de cantidad e
intensidad de energía.

12. MATERIAL DE APOYO
Georg Simon Ohm
(1789-1854)
físico y matemático
alemán
Establece una relación
entre la
diferencia de potencial (v)
y la
intensidad de corriente (I)
en una
resistencia (R)

13. MATERIAL DE APOYO
Esta ley dice:
La intensidad de corriente eléctrica
obtenida en un circuito, es directamente
proporcional a la tensión aplicada, e
inversamente proporcional a la
resistencia eléctrica del mismo.

14. MATERIAL DE APOYO
La expresión algebraica de esta
Ley es:
V
I = —
R

15. MATERIAL DE APOYO
En un conductor recorrido
por una corriente eléctrica

16. MATERIAL DE APOYO
En un conductor recorrido
por una corriente eléctrica
La intensidad de la corriente
eléctrica (I) que circula es
directamente proporcional a la
diferencia de potencial (V)
aplicada

17. MATERIAL DE APOYO
En un conductor recorrido
por una corriente eléctrica
La intensidad de la corriente
eléctrica (I) que circula es
directamente proporcional a la
diferencia de potencial (V)
aplicada e inversamente
proporcional a la resistencia (R)

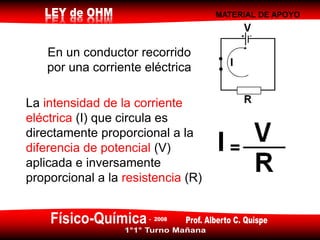

18. MATERIAL DE APOYO
En un conductor recorrido
por una corriente eléctrica
La intensidad de la corriente
eléctrica (I) que circula es
directamente proporcional a la
diferencia de potencial (V)
aplicada e inversamente
proporcional a la resistencia (R)

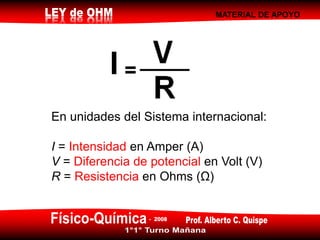

19. MATERIAL DE APOYO
En unidades del Sistema internacional:
I = Intensidad en Amper (A)
V = Diferencia de potencial en Volt (V)
R = Resistencia en Ohms (Ω)

20. MATERIAL DE APOYO
Un conductor cumple la ley de
Ohm si la relación entre V e I es
CONSTANTE e igual a R
de la relación anterior

21. MATERIAL DE APOYO
¿Cuál es el valor de
la Intensidad de
corriente eléctrica?
Ejercicio resueltoEjercicio resuelto

22. MATERIAL DE APOYO
Ejercicio resueltoEjercicio resuelto
¿Cuál es el valor de la
Intensidad de corriente
eléctrica?

23. MATERIAL DE APOYO
Ejercicio resueltoEjercicio resuelto
¿Cuál es el valor de la
Intensidad de corriente
eléctrica?

24. MATERIAL DE APOYO
Ejercicio resueltoEjercicio resuelto
¿Cuál es el valor de la
Intensidad de corriente
eléctrica?

25. MATERIAL DE APOYO

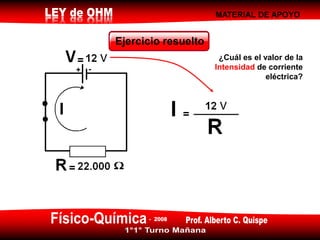

Ejercicio resueltoEjercicio resuelto
¿Cuál es el valor de la
Intensidad de corriente
eléctrica?

26. MATERIAL DE APOYO

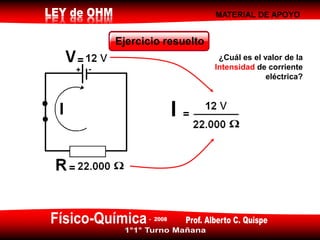

Ejercicio resueltoEjercicio resuelto
¿Cuál es el valor de la
Intensidad de corriente
eléctrica?

27. MATERIAL DE APOYO

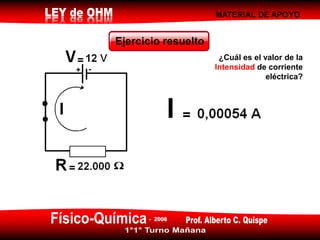

Ejercicio resueltoEjercicio resuelto
¿Cuál es el valor de la
Intensidad de corriente
eléctrica?

28. MATERIAL DE APOYO
Ejercicio 1Ejercicio 1
¿Cuál es el valor de la
Intensidad de corriente
eléctrica?

29. MATERIAL DE APOYO
¿Cuál es el valor de la
Intensidad de corriente
eléctrica?
Ejercicio 2Ejercicio 2

30. MATERIAL DE APOYO
¿Cuál es el valor de la
Intensidad de corriente
eléctrica?
Ejercicio 3Ejercicio 3

31. MATERIAL DE APOYO
¿Cuál es el valor la
tensión?
Ejercicio resueltoEjercicio resuelto

32. MATERIAL DE APOYO
¿Cuál es el valor la tensión?
Ejercicio resueltoEjercicio resuelto

33. MATERIAL DE APOYO
¿Cuál es el valor la tensión?
Ejercicio resueltoEjercicio resuelto

34. MATERIAL DE APOYO
¿Cuál es el valor la tensión?
Ejercicio resueltoEjercicio resuelto

35. MATERIAL DE APOYO
¿Cuál es el valor la tensión?
Ejercicio resueltoEjercicio resuelto

36. MATERIAL DE APOYO
¿Cuál es el valor la tensión?
Ejercicio resueltoEjercicio resuelto

37. MATERIAL DE APOYO
Ejercicio 4Ejercicio 4
¿Cuál es el valor la tensión?

38. MATERIAL DE APOYO
¿Cuál es el valor la tensión?
Ejercicio 5Ejercicio 5

39. MATERIAL DE APOYO
¿Cuál es el valor de
la resistencia?
Ejercicio resueltoEjercicio resuelto

40. MATERIAL DE APOYO
¿Cuál es el valor de la
resistencia?
Ejercicio resueltoEjercicio resuelto

41. MATERIAL DE APOYO
¿Cuál es el valor de la
resistencia?
Ejercicio resueltoEjercicio resuelto

42. MATERIAL DE APOYO
¿Cuál es el valor de la
resistencia?
Ejercicio resueltoEjercicio resuelto

43. MATERIAL DE APOYO
¿Cuál es el valor de la
resistencia?
Ejercicio resueltoEjercicio resuelto

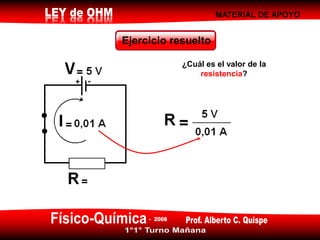

44. MATERIAL DE APOYO
¿Cuál es el valor de la
resistencia?
Ejercicio resueltoEjercicio resuelto

45. MATERIAL DE APOYO
¿Cuál es el valor de la
resistencia?
Ejercicio resueltoEjercicio resuelto

46. MATERIAL DE APOYO
Ejercicio 6Ejercicio 6
¿Cuál es el valor de la
resistencia?

47. MATERIAL DE APOYO
¿Cuál es el valor de la
resistencia?
Ejercicio 7Ejercicio 7

48. MATERIAL DE APOYO
Ejercicio 8Ejercicio 8
¿Qué intensidad de
corriente circulará por un
conductor de 6 Ω de
resistencia si se le aplica
una tensión de 108 volts?

49. MATERIAL DE APOYO
¿Cuál es la resistencia de
una lámpara que al
conectarla a 320 V, absorbe
una corriente de 16A?
Ejercicio 9Ejercicio 9

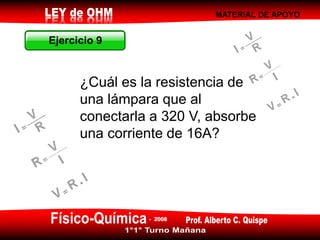

50. MATERIAL DE APOYO
¿Cuál es la resistencia de
cierto conductor que al
aplicarle una diferencia de
tensión de 480 V
experimenta una corriente
de 16A?
Ejercicio 10Ejercicio 10

51. MATERIAL DE APOYO
¿Cuál es la resistencia de
un conductor que al
aplicarle una diferencia de
tensión de 220 V
experimenta una corriente
de 11A?
Ejercicio 11Ejercicio 11

52. MATERIAL DE APOYO
¿Qué intensidad de
corriente circulará por una
resistencia de 4Ω si se le
aplica una tensión de 80
volts.
Ejercicio 12Ejercicio 12

53. MATERIAL DE APOYO
La intensidad de la
corriente eléctrica que
circula por un dispositivo
es directamente
proporcional a la
diferencia de potencial
aplicada e inversamente
proporcional a la
resistencia

54. MATERIAL DE APOYO
Georg Simon
Ohm (1789-
1854)
físico y
matemático
alemán
