El documento describe diferentes sistemas de inspección ultrasónica como el Ultraprobe, los cuales permiten realizar pruebas no destructivas para detectar fallas en equipos industriales como rodamientos. Se mencionan modelos como el Ultraprobe 550, 2000, 9000 y 10000, los cuales varían en capacidades pero permiten inspeccionar equipos en operación de forma versátil. También se describe el Ultraprobe 201 Grease Caddy para monitorear niveles de lubricación en motores industriales.

1. REPÚBLICA BOLIVARIANA DE VENEZUELA
INSTITUTO UNIVERITARIO POLITECNICO
SANTIAGO MARIÑO
INSPECCION Y ANALISIS DE FALLAS
INTEGRANTES:
Rodríguez, Felix
Sanchez, Javier
PORLAMAR, ENERO 2014

2. ULTRAPROBE
Es el sistema de
inspección ultrasónica mas avanzado a
nivel mundial
El Ultrasonido puede ser utilizado en
rodamientos operando en cualquier
velocidad (altas, medias y bajas
revoluciones).
Es un instrumento multifacético que permite
realizar diversas pruebas, las cuales varían
desde formas simples de detección de fugas
(presión y vacío), hasta métodos sumamente
sofisticados de análisis mecánicos (inspección
de rodamientos) y/o eléctricos (descargas
parciales, corona y arcos), entre otros.
Este instrumento, es un laboratorio de ensayos
versátil y tan pequeño que cabe en la palma
de la mano, que permite inspeccionar y
monitorear sin paradas imprevistas o
programadas, las condiciones en que se
encuentran elementos, mecanismos y
sistemas de operación en la industria.

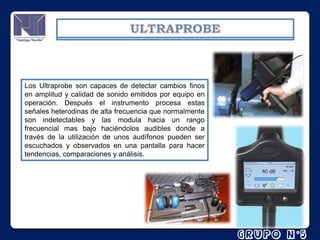

3. Los Ultraprobe son capaces de detectar cambios finos
en amplitud y calidad de sonido emitidos por equipo en
operación. Después el instrumento procesa estas
señales heterodinas de alta frecuencia que normalmente
son indetectables y las modula hacia un rango
frecuencial mas bajo haciéndolos audibles donde a
través de la utilización de unos audífonos pueden ser
escuchados y observados en una pantalla para hacer
tendencias, comparaciones y análisis.

4. El proceso de
implementación es sencillo y
se integra adecuadamente a
los programas existentes
El Software de
Administración de Datos
es amigable y le ayuda a
crear los reportes que
necesita
Para cada nivel de capacidad el
programa se ajusta a sus
necesidades
Alertas tempranas de fallas en
rodamientos
Detección de falta de
lubricación y Prevención de
sobre lubricación

5. Existen tres métodos
de monitoreo
ultrasónico de
rodamientos:
 Comparativo: Compara
rodamientos similares y
nota desviaciones de
manera rápida y sencilla.
• Analítico: Utiliza el software
Spectralyzer con su calculador
de frecuencias de falla de
rodamientos
 Histórico: Establece una
tendencia a través del tiempo
con la ayuda del software DMS

6. ULTRAPROBE 550
Sumamente versátil, cuenta con
una
amplia
selección
de
accesorios de alta tecnología que
ayudarán a responder al reto de
prácticamente cualquier problema
que pueda enfrentar un equipo de
inspección.
ULTRAPROBE 2000
Es un instrumento multifacético
que proporciona capacidad de
pruebas que fluctúa entre formas
sencillas de detección de fugas
hasta
métodos
sumamente
sofisticados de análisis mecánico.
Es prácticamente un laboratorio
de pruebas que se puede llevar en
el bolsillo.

7. ULTRAPROBE 9000
Es un sistema de inspección digital
ultrasónica, almacenamiento y recuperación
de información tan versátil, tan fácil y es
agradable de operar. Combina lo mejor de
ambos aspectos: se puede escanear
rápidamente como con los instrumentos
analógicos y a la vez se puede usar
información digital para almacenar y analizar
tendencias.
ULTRAPROBE 10000
Es el último sistema de inspección digital
ultrasónica,
almacenamiento
y
recuperación de información tan versátil,
tan fácil y es agradable de operar.

8. ULTRAPROBE 201
(GREASE CADDY)
En los motores industriales se presentan
bajos niveles de lubricación y altos niveles
fricción, produciendo ondas de ultrasonido las
cuales son localizables y direccionales. Estas
ondas son transformadas por el equipo
convirtiéndolas en rangos audibles para el
operario, haciendo que no halla ningún exceso
o falta de lubricación el los rodamientos o
cojinetes de los motores.
ULTRAPROBE
(ACCESORIOS)
Las diferentes aplicaciones en el sistema
de ultrasonido, los equipos presentan
diferentes accesorios, los cuales mejoran
la versatilidad de los equipos en las
diferentes áreas industriales.

9. Para mayor información observe el siguiente video donde se muestra el uso de un
ultraprobe 10,000
https://www.youtube.com/watch?v=gA2ubrfLQqg
