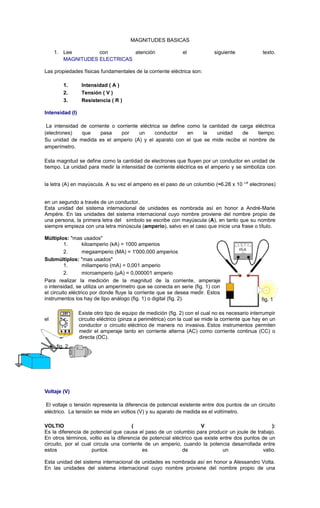

1. MAGNITUDES BASICAS
1. Lee con atención el siguiente texto.
MAGNITUDES ELECTRICAS
Las propiedades físicas fundamentales de la corriente eléctrica son:
1. Intensidad ( A )
2. Tensión ( V )
3. Resistencia ( R )
Intensidad (I)
La intensidad de corriente o corriente eléctrica se define como la cantidad de carga eléctrica
(electrones) que pasa por un conductor en la unidad de tiempo.
Su unidad de medida es el amperio (A) y el aparato con el que se mide recibe el nombre de
amperímetro.
Esta magnitud se define como la cantidad de electrones que fluyen por un conductor en unidad de
tiempo. La unidad para medir la intensidad de corriente eléctrica es el amperio y se simboliza con
la letra (A) en mayúscula. A su vez el amperio es el paso de un columbio (≈6.28 x 10 ¹⁸ electrones)
en un segundo a través de un conductor.
Esta unidad del sistema internacional de unidades es nombrada así en honor a André-Marie
Ampére. En las unidades del sistema internacional cuyo nombre proviene del nombre propio de
una persona, la primera letra del símbolo se escribe con mayúscula (A), en tanto que su nombre
siempre empieza con una letra minúscula (amperio), salvo en el caso que inicie una frase o título.
Múltiplos: "mas usados"
1. kiloamperio (kA) = 1000 amperios
2. megaamperio (MA) = 1'000,000 amperios
Submúltiplos: "mas usados"
1. miliamperio (mA) = 0,001 amperio
2. microamperio (µA) = 0,000001 amperio
Para realizar la medición de la magnitud de la corriente, amperaje
o intensidad, se utiliza un amperímetro que se conecta en serie (fig. 1) con
el circuito eléctrico por donde fluye la corriente que se desea medir. Estos
instrumentos los hay de tipo análogo (fig. 1) o digital (fig. 2).
Existe otro tipo de equipo de medición (fig. 2) con el cual no es necesario interrumpir
el circuito eléctrico (pinza a perimétrica) con la cual se mide la corriente que hay en un
conductor o circuito eléctrico de manera no invasiva. Estos instrumentos permiten
medir el amperaje tanto en corriente alterna (AC) como corriente continua (CC) o
directa (DC).
Voltaje (V)
El voltaje o tensión representa la diferencia de potencial existente entre dos puntos de un circuito
eléctrico. La tensión se mide en voltios (V) y su aparato de medida es el voltímetro.
VOLTIO ( V ):
Es la diferencia de potencial que causa el paso de un columbio para producir un joule de trabajo.
En otros términos, voltio es la diferencia de potencial eléctrico que existe entre dos puntos de un
circuito, por el cual circula una corriente de un amperio, cuando la potencia desarrollada entre
estos puntos es de un vatio.
Esta unidad del sistema internacional de unidades es nombrada así en honor a Alessandro Volta.
En las unidades del sistema internacional cuyo nombre proviene del nombre propio de una
fig. 1
fig. 2

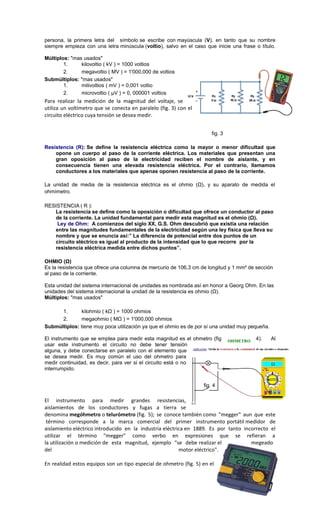

2. persona, la primera letra del símbolo se escribe con mayúscula (V), en tanto que su nombre
siempre empieza con una letra minúscula (voltio), salvo en el caso que inicie una frase o título.
Múltiplos: "mas usados"
1. kilovoltio ( kV ) = 1000 voltios
2. megavoltio ( MV ) = 1'000,000 de voltios
Submúltiplos: "mas usados"
1. milivoltios ( mV ) = 0,001 voltio
2. microvoltio ( µV ) = 0, 000001 voltios
Para realizar la medición de la magnitud del voltaje, se
utiliza un voltímetro que se conecta en paralelo (fig. 3) con el
circuito eléctrico cuya tensión se desea medir.
fig. 3
Resistencia (R): Se define la resistencia eléctrica como la mayor o menor dificultad que
opone un cuerpo al paso de la corriente eléctrica. Los materiales que presentan una
gran oposición al paso de la electricidad reciben el nombre de aislante, y en
consecuencia tienen una elevada resistencia eléctrica. Por el contrario, llamamos
conductores a los materiales que apenas oponen resistencia al paso de la corriente.
La unidad de media de la resistencia eléctrica es el ohmio (Ω), y su aparato de medida el
ohmímetro.
RESISTENCIA ( R ):
La resistencia se define como la oposición o dificultad que ofrece un conductor al paso
de la corriente. La unidad fundamental para medir esta magnitud es el ohmio (Ω).
Ley de Ohm: A comienzos del siglo XX, G.S. Ohm descubrió que existía una relación
entre las magnitudes fundamentales de la electricidad según una ley física que lleva su
nombre y que se enuncia así:” La diferencia de potencial entre dos puntos de un
circuito eléctrico es igual al producto de la intensidad que lo que recorre por la
resistencia eléctrica medida entre dichos puntos”.
OHMIO (Ω)
Es la resistencia que ofrece una columna de mercurio de 106,3 cm de longitud y 1 mm² de sección
al paso de la corriente.
Esta unidad del sistema internacional de unidades es nombrada así en honor a Georg Ohm. En las
unidades del sistema internacional la unidad de la resistencia es ohmio (Ω).
Múltiplos: "mas usados"
1. kilohmio ( kΩ ) = 1000 ohmios
2. megaohmio ( MΩ ) = 1'000,000 ohmios
Submúltiplos: tiene muy poca utilización ya que el ohmio es de por sí una unidad muy pequeña.
El instrumento que se emplea para medir esta magnitud es el ohmetro (fig 4). Al
usar este instrumento el circuito no debe tener tensión
alguna, y debe conectarse en paralelo con el elemento que
se desea medir. Es muy común el uso del ohmetro para
medir continuidad, es decir, para ver si el circuito está o no
interrumpido.
fig. 4
El instrumento para medir grandes resistencias,
aislamientos de los conductores y fugas a tierra se
denomina megóhmetro o telurómetro (fig. 5); se conoce también como "megger" aun que este
término corresponde a la marca comercial del primer instrumento portátil medidor de
aislamiento eléctrico introducido en la industria eléctrica en 1889. Es por tanto incorrecto el
utilizar el término "megger" como verbo en expresiones que se refieran a
la utilización o medición de esta magnitud, ejemplo "se debe realizar el megeado
del motor eléctrico".
En realidad estos equipos son un tipo especial de ohmetro (fig. 5) en el

3. que la batería de baja tensión, de la que normalmente están dotados estos, se sustituye por un
generador de alta tensión, de forma que la medida de la resistencia se hace con voltajes muy
elevados.
fig. 5
Factores que afectan la resistencia de un conductor:
R = ρ . (L / S)
1. La longitud ( L ): a mayor longitud corresponde una mayor resistencia.
2. La sección ( S ): a mayor sección se tiene menor resistencia. Para determinar la
sección se emplea comúnmente el termino calibre.
3. Coeficiente de resistividad ( ρ ): es la resistencia especifica que ofrece un
material y que depende de su estructura física o naturaleza. Su valor se da en ohmios
por milímetro cuadrado de sección sobre metro. Este valor para el cobre es
0,0172 Ω . mm²/m y para el aluminio es 0,028 Ω . mm²/m.
4. La temperatura: Normalmente con el aumento de la temperatura aumenta la
resistencia, pero se dan materiales en los cuales con el aumento de la temperatura
disminuye la resistencia. Este comportamiento variable da origen a las termo-resistencia.
Potencia: La potencia eléctrica es la capacidad que tiene un aparato para transformar la
energía eléctrica en otro tipo de energía. Cuanto más rápido sea capaz de realizar esta
transformación mayor será la potencia del mismo. Para calcularla mediante la siguiente
expresión:
Su unidad de medida es el watio (w) y el aparato de medida el
watímetro.
Energía: La energía es la potencia consumida por unidad de tiempo, y responde a la
siguiente expresión:
Se mide en kilowatio-hora, mediante el contador de la luz instalado por la compañía eléctrica.
2. Explica cada una de las propiedades físicas fundamentales de la corriente eléctrica.
3. Copia el esquema que resume la información anterior.
