Reglamento de Metrados para Obras de Edificación
1 Grupo Editorial Megabyte
Reglamento de Metrados para Obras de Edificación
2 Grupo Editorial Megabyte

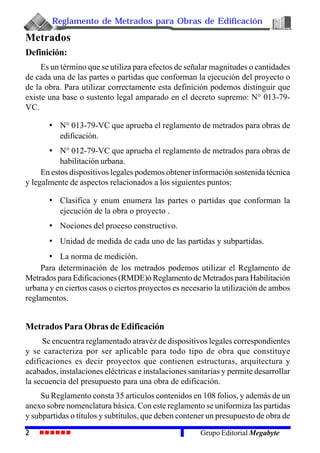

Metrados
Definición:
Es un término que se utiliza para efectos de señalar magnitudes o cantidades
de cada una de las partes o partidas que conforman la ejecución del proyecto o
de la obra. Para utilizar correctamente esta definición podemos distinguir que
existe una base o sustento legal amparado en el decreto supremo: N° 013-79-
VC.
• N° 013-79-VC que aprueba el reglamento de metrados para obras de
edificación.
• N° 012-79-VC que aprueba el reglamento de metrados para obras de
habilitación urbana.
En estos dispositivos legales podemos obtener información sostenida técnica
y legalmente de aspectos relacionados a los siguientes puntos:
• Clasifica y enum enumera las partes o partidas que conforman la
ejecución de la obra o proyecto .
• Nociones del proceso constructivo.
• Unidad de medida de cada uno de las partidas y subpartidas.
• La norma de medición.
Para determinación de los metrados podemos utilizar el Reglamento de
Metrados para Edificaciones (RMDE)ó Reglamento de Metrados para Habilitación
urbana y en ciertos casos o ciertos proyectos es necesario la utilización de ambos
reglamentos.
Metrados Para Obras de Edificación
Se encuentra reglamentado atravéz de dispositivos legales correspondientes
y se caracteriza por ser aplicable para todo tipo de obra que constituye
edificaciones es decir proyectos que contienen estructuras, arquitectura y
acabados, instalaciones eléctricas e instalaciones sanitarias y permite desarrollar
la secuencia del presupuesto para una obra de edificación.
Su Reglamento consta 35 articulos contenidos en 108 folios, y además de un
anexo sobre nomenclatura básica. Con este reglamento se uniformiza las partidas
y subpartidas o títulos y subtítulos, que deben contener un presupuesto de obra de
Reglamento de Metrados para Obras de Edificación
3 Grupo Editorial Megabyte
edificación.

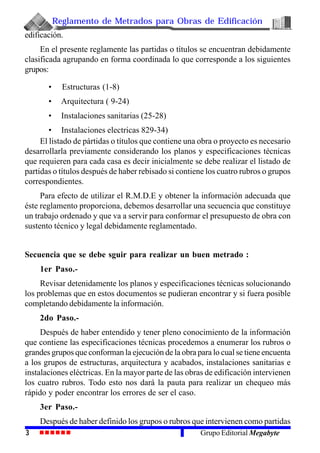

En el presente reglamente las partidas o títulos se encuentran debidamente
clasificada agrupando en forma coordinada lo que corresponde a los siguientes
grupos:
• Estructuras (1-8)
• Arquitectura ( 9-24)
• Instalaciones sanitarias (25-28)
• Instalaciones electricas 829-34)
El listado de pártidas o títulos que contiene una obra o proyecto es necesario
desarrollarla previamente considerando los planos y especificaciones técnicas
que requieren para cada casa es decir inicialmente se debe realizar el listado de
partidas o títulos después de haber rebisado si contiene los cuatro rubros o grupos
correspondientes.
Para efecto de utilizar el R.M.D.E y obtener la información adecuada que
éste reglamento proporciona, debemos desarrollar una secuencia que constituye
un trabajo ordenado y que va a servir para conformar el presupuesto de obra con
sustento técnico y legal debidamente reglamentado.
Secuencia que se debe sguir para realizar un buen metrado :
1er Paso.-
Revisar detenidamente los planos y especificaciones técnicas solucionando
los problemas que en estos documentos se pudieran encontrar y si fuera posible
completando debidamente la información.
2do Paso.-
Después de haber entendido y tener pleno conocimiento de la información
que contiene las especificaciones técnicas procedemos a enumerar los rubros o
grandes grupos que conforman la ejecución de la obra para lo cual se tiene encuenta
a los grupos de estructuras, arquitectura y acabados, instalaciones sanitarias e
instalaciones eléctricas. En la mayor parte de las obras de edificación intervienen
los cuatro rubros. Todo esto nos dará la pauta para realizar un chequeo más
rápido y poder encontrar los errores de ser el caso.
3er Paso.-
Después de haber definido los grupos o rubros que intervienen como partidas
Reglamento de Metrados para Obras de Edificación
4 Grupo Editorial Megabyte
de ejecución del proyecto o de la obra procedemos a definir las partidas o títulos
de cada uno de los grupos que intervienen o van a intervenir durante la ejecución
de la obra enumeradas en forma independiente, los que corresponden a estructuras,
arquitectura y acabados, instalaciones electricas, y instalaciones sanitarias
adicionalmente se puede señalar a algunos obras especiales, compatibilizando
este trabajo con el reglamento de metrados para obras de edificación. El listado
de las partidas o títulos se efectuan observando los planos correspondientes y en
cada caso revisando el reglamento para colocar la denonominación que le
corresponde y su correspondiente enumeración de partidas. Lo más recomendable
pintar con diferentes colores los elemenetos o áreas que se estan metrando para
que esta manera se pueda simplificar el chequeo respectivo.
A continuación trabajaremos con obras de concreto armado, ya que estas
obras son mas tediosas al metrarse.

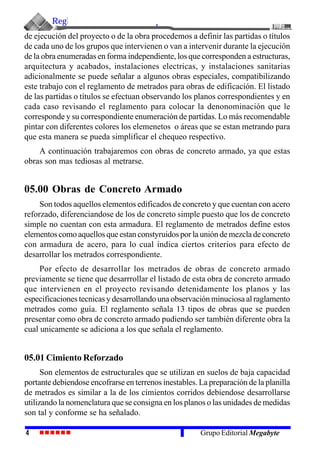

05.00 Obras de Concreto Armado
Son todos aquellos elementos edificados de concreto y que cuentan con acero
reforzado, diferenciandose de los de concreto simple puesto que los de concreto
simple no cuentan con esta armadura. El reglamento de metrados define estos
elementos como aquellos que estan constyruidos por la unión de mezcla de concreto
con armadura de acero, para lo cual indica ciertos criterios para efecto de
desarrollar los metrados correspondiente.
Por efecto de desarrollar los metrados de obras de concreto armado
previamente se tiene que desarrrollar el listado de esta obra de concreto armado
que intervienen en el proyecto revisando detenidamente los planos y las
especificaciones tecnicas y desarrollando una observación minuciosa al raglamento
metrados como guía. El reglamento señala 13 tipos de obras que se pueden
presentar como obra de concreto armado pudiendo ser también diferente obra la
cual unicamente se adiciona a los que señala el reglamento.
05.01 Cimiento Reforzado
Son elementos de estructurales que se utilizan en suelos de baja capacidad
portante debiendose encofrarse en terrenos inestables. La preparación de la planilla
de metrados es similar a la de los cimientos corridos debiendose desarrollarse
utilizando la nomenclatura que se consigna en los planos o las unidades de medidas
son tal y conforme se ha señalado.
Reglamento de Metrados para Obras de Edificación
5 Grupo Editorial Megabyte
Eje Ancho
(Ml)
Altura Longitud Volúmne
(Ml) (Ml) (M3)

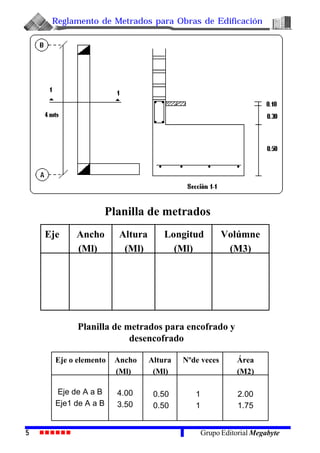

Planilla de metrados
Eje o elemento Ancho
(Ml)
Altura Nºde veces Área
(Ml) (M2)
Planilla de metrados para encofrado y
desencofrado
Eje de A a B
Eje1 de A a B
4.00
3.50
0.50
0.50
1
1
2.00
1.75
Reglamento de Metrados para Obras de Edificación
6 Grupo Editorial Megabyte

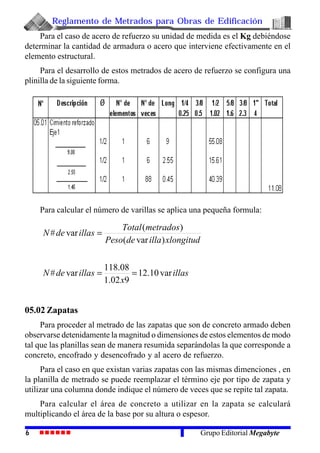

Para el caso de acero de refuerzo su unidad de medida es el Kg debiéndose
determinar la cantidad de armadura o acero que interviene efectivamente en el
elemento estructural.
Para el desarrollo de estos metrados de acero de refuerzo se configura una
plinilla de la siguiente forma.
Para calcular el número de varillas se aplica una pequeña formula:
05.02 Zapatas
Para proceder al metrado de las zapatas que son de concreto armado deben
observarse detenidamente la magnitud o dimensiones de estos elementos de modo
tal que las planillas sean de manera resumida separándolas la que corresponde a
concreto, encofrado y desencofrado y al acero de refuerzo.
Para el caso en que existan varias zapatas con las mismas dimenciones , en
la planilla de metrado se puede reemplazar el término eje por tipo de zapata y
utilizar una columna donde indique el número de veces que se repite tal zapata.
Para calcular el área de concreto a utilizar en la zapata se calculará
multiplicando el área de la base por su altura o espesor.
illas
x
illasdeN
xlongitudilladePeso
metradosTotal
illasdeN
var10.12
902.1
08.118
var#
)var(
)(
var#
==
=
Reglamento de Metrados para Obras de Edificación
7 Grupo Editorial Megabyte

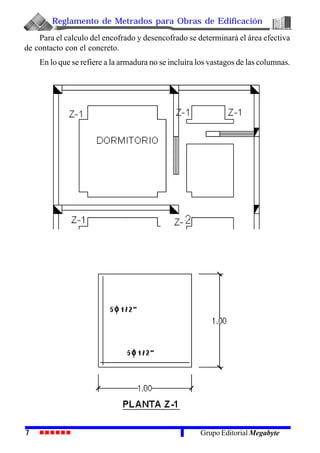

Para el calculo del encofrado y desencofrado se determinará el área efectiva
de contacto con el concreto.
En lo que se refiere a la armadura no se incluira los vastagos de las columnas.
Reglamento de Metrados para Obras de Edificación
8 Grupo Editorial Megabyte

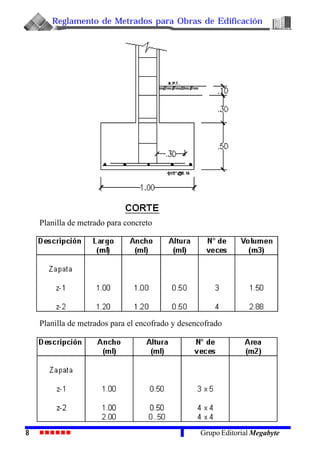

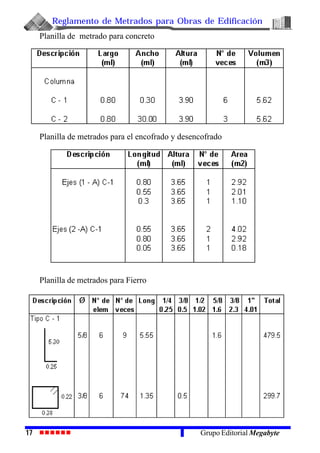

Planilla de metrado para concreto
Planilla de metrados para el encofrado y desencofrado
Reglamento de Metrados para Obras de Edificación
9 Grupo Editorial Megabyte

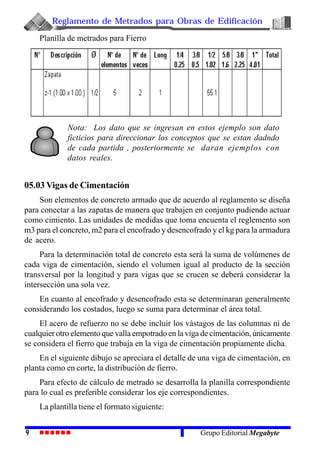

Planilla de metrados para Fierro
Nota: Los dato que se ingresan en estos ejemplo son dato
ficticios para direccionar los conceptos que se estan dadndo
de cada partida , posteriormente se daran ejemplos con
datos reales.
05.03 Vigas de Cimentación
Son elementos de concreto armado que de acuerdo al reglamento se diseña
para conectar a las zapatas de manera que trabajen en conjunto pudiendo actuar
como cimiento. Las unidades de medidas que toma encuenta el reglemento son
m3 para el concreto, m2 para el encofrado y desencofrado y el kg para la armadura
de acero.
Para la determinación total de concreto esta será la suma de volúmenes de
cada viga de cimentación, siendo el volumen igual al producto de la sección
transversal por la longitud y para vigas que se crucen se deberá considerar la
intersección una sola vez.
En cuanto al encofrado y desencofrado esta se determinaran generalmente
considerando los costados, luego se suma para determinar el área total.
El acero de refuerzo no se debe incluir los vástagos de las columnas ni de
cualquier otro elemento que valla empotrado en la viga de cimentación, únicamente
se considera el fierro que trabaja en la viga de cimentación propiamente dicha.

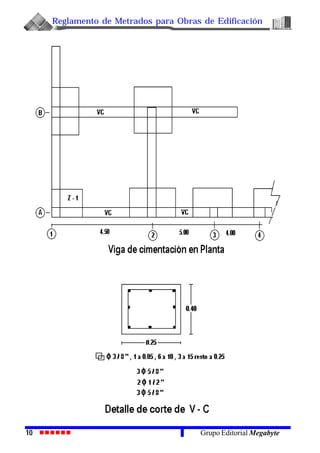

En el siguiente dibujo se apreciara el detalle de una viga de cimentación, en
planta como en corte, la distribución de fierro.
Para efecto de cálculo de metrado se desarrolla la planilla correspondiente
para lo cual es preferible considerar los eje correspondientes.
La plantilla tiene el formato siguiente:
Reglamento de Metrados para Obras de Edificación
10 Grupo Editorial Megabyte
Reglamento de Metrados para Obras de Edificación
11 Grupo Editorial Megabyte

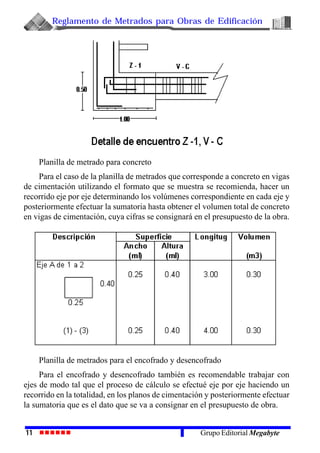

Planilla de metrado para concreto
Para el caso de la planilla de metrados que corresponde a concreto en vigas
de cimentación utilizando el formato que se muestra se recomienda, hacer un
recorrido eje por eje determinando los volúmenes correspondiente en cada eje y
posteriormente efectuar la sumatoria hasta obtener el volumen total de concreto
en vigas de cimentación, cuya cifras se consignará en el presupuesto de la obra.
Planilla de metrados para el encofrado y desencofrado
Para el encofrado y desencofrado también es recomendable trabajar con
ejes de modo tal que el proceso de cálculo se efectué eje por eje haciendo un
recorrido en la totalidad, en los planos de cimentación y posteriormente efectuar
la sumatoria que es el dato que se va a consignar en el presupuesto de obra.
Reglamento de Metrados para Obras de Edificación
12 Grupo Editorial Megabyte

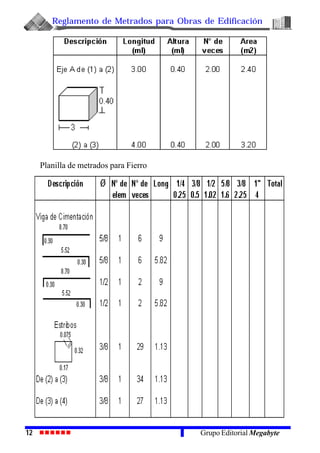

Planilla de metrados para Fierro
Reglamento de Metrados para Obras de Edificación
13 Grupo Editorial Megabyte
05.04Losa de Cimentación
Son de obras de concreto armado o reforzado que considera como unidad de
medida el m3 para el concreto, m2 para el encofrado y desencofrado y al Kg
para la armadura.
La utilización de plateas de cimentación resulta apropiada en edificios ubicados
pricipalmente en terrenos de baja capacidad portante, en el cual la suma de las
áreas de las zapatas que serían necesarias para transmitir la carga de la estructura
al suelo, sobrepasa 75% del área total a cimentar.
Estos elementos de concreto armado también reciben el nombre de platea
de cimentación y para efecto de su metrado se considera las planillas
correspondientes.
Reglamento de Metrados para Obras de Edificación
14 Grupo Editorial Megabyte

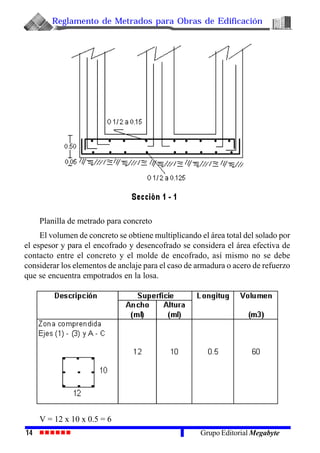

Planilla de metrado para concreto
El volumen de concreto se obtiene multiplicando el área total del solado por
el espesor y para el encofrado y desencofrado se considera el área efectiva de
contacto entre el concreto y el molde de encofrado, así mismo no se debe
considerar los elementos de anclaje para el caso de armadura o acero de refuerzo
que se encuentra empotrados en la losa.
V = 12 x 10 x 0.5 = 6
Reglamento de Metrados para Obras de Edificación
15 Grupo Editorial Megabyte

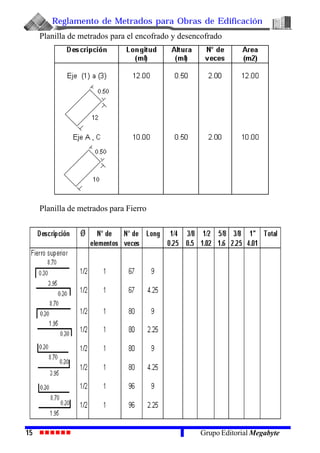

Planilla de metrados para el encofrado y desencofrado
Planilla de metrados para Fierro
Reglamento de Metrados para Obras de Edificación
16 Grupo Editorial Megabyte
05.07 Columnas
Son elementos de concreto armado que para efecto de su metrado debe
considerarse como unidad de medida al m3 para el concreto, m2 para el encofrado
y desencofrado y al Kg para el acero de refuerzo.
Las planillas de metrados se elaboran de acuerdo a criterio de cálculo la
respectiva unidad de medida.
Considerar que no debe existir intersección y de existir se debe plantearse
convenientemente estas planillas tratando de que exista claridad en su proceso
de cálculo y además que facilite el proceso constructivo las planillas a utilizar
debe tener el siguiente formato:
El computo del peso de la armadura incluirá las longitudes de las barras que
van empotradas en otros elementos (zapatas, vigas, etc.)
Reglamento de Metrados para Obras de Edificación
17 Grupo Editorial Megabyte
Planilla de metrado para concreto
Planilla de metrados para el encofrado y desencofrado
Planilla de metrados para Fierro
Reglamento de Metrados para Obras de Edificación
18 Grupo Editorial Megabyte

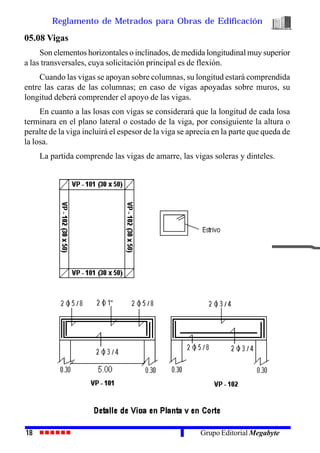

05.08 Vigas
Son elementos horizontales o inclinados, de medida longitudinal muy superior
a las transversales, cuya solicitación principal es de flexión.
Cuando las vigas se apoyan sobre columnas, su longitud estará comprendida
entre las caras de las columnas; en caso de vigas apoyadas sobre muros, su
longitud deberá comprender el apoyo de las vigas.
En cuanto a las losas con vigas se considerará que la longitud de cada losa
terminara en el plano lateral o costado de la viga, por consiguiente la altura o
peralte de la viga incluirá el espesor de la viga se aprecia en la parte que queda de
la losa.
La partida comprende las vigas de amarre, las vigas soleras y dinteles.
Reglamento de Metrados para Obras de Edificación
19 Grupo Editorial Megabyte

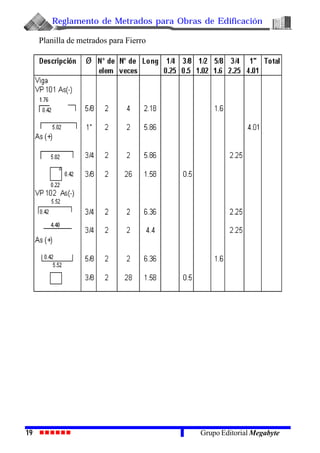

Planilla de metrados para Fierro

Más contenido relacionado

La actualidad más candente

Metrado de cargas sobre vigas y columnas
Metrado de cargas sobre vigas y columnasMetrado de cargas sobre vigas y columnas
Metrado de cargas sobre vigas y columnas
katterin2012

Memoria de cálculo estructural
Memoria de cálculo estructuralMemoria de cálculo estructural
Memoria de cálculo estructural
Richard Quispe

229232889 diseno-losa-aligerada-metodo-de-coeficientes
229232889 diseno-losa-aligerada-metodo-de-coeficientes229232889 diseno-losa-aligerada-metodo-de-coeficientes
229232889 diseno-losa-aligerada-metodo-de-coeficientes
Michel Rodriguez


La actualidad más candente (20)

Planos de estructuras
Planos de estructurasPlanos de estructuras
Planos de estructuras

concreto armado ricardo oviedo sarmiento
concreto armado ricardo oviedo sarmientoconcreto armado ricardo oviedo sarmiento
concreto armado ricardo oviedo sarmiento

Ntp 334.051
Ntp 334.051Ntp 334.051
Ntp 334.051

EJERCICIO DE CONCRETO ARMADO
EJERCICIO DE CONCRETO ARMADOEJERCICIO DE CONCRETO ARMADO
EJERCICIO DE CONCRETO ARMADO

Nuevo vol dosificacion-ley
Nuevo vol dosificacion-leyNuevo vol dosificacion-ley
Nuevo vol dosificacion-ley

Losas nervadas en dos direcciones - concreto I
Losas nervadas en dos direcciones - concreto ILosas nervadas en dos direcciones - concreto I
Losas nervadas en dos direcciones - concreto I

Manual puente vigas i preesforzado - csi bridge
Manual puente vigas i   preesforzado - csi bridgeManual puente vigas i   preesforzado - csi bridge
Manual puente vigas i preesforzado - csi bridge

Memoria calculo de tanque elevado
Memoria calculo  de tanque elevadoMemoria calculo  de tanque elevado
Memoria calculo de tanque elevado

Exp morales losas_01
Exp morales losas_01Exp morales losas_01
Exp morales losas_01

Metrado de cargas sobre vigas y columnas
Metrado de cargas sobre vigas y columnasMetrado de cargas sobre vigas y columnas
Metrado de cargas sobre vigas y columnas

Momentos de empotramiento
Momentos de empotramientoMomentos de empotramiento
Momentos de empotramiento

Pre dimensionado de-cimentaciones
Pre dimensionado de-cimentacionesPre dimensionado de-cimentaciones
Pre dimensionado de-cimentaciones

Muros de contención 2008-rt
Muros de contención 2008-rtMuros de contención 2008-rt
Muros de contención 2008-rt

CONSTRUCCIÓN DE ESTRUCTURAS - MANUAL DE OBRA (Gallegos, Rios, Casabone, Uccel...
CONSTRUCCIÓN DE ESTRUCTURAS - MANUAL DE OBRA (Gallegos, Rios, Casabone, Uccel...CONSTRUCCIÓN DE ESTRUCTURAS - MANUAL DE OBRA (Gallegos, Rios, Casabone, Uccel...
CONSTRUCCIÓN DE ESTRUCTURAS - MANUAL DE OBRA (Gallegos, Rios, Casabone, Uccel...

Memoria de cálculo estructural
Memoria de cálculo estructuralMemoria de cálculo estructural
Memoria de cálculo estructural

229232889 diseno-losa-aligerada-metodo-de-coeficientes
229232889 diseno-losa-aligerada-metodo-de-coeficientes229232889 diseno-losa-aligerada-metodo-de-coeficientes
229232889 diseno-losa-aligerada-metodo-de-coeficientes

Arcos
ArcosArcos
Arcos

Losas de 2 direcciones
Losas de 2 direccionesLosas de 2 direcciones
Losas de 2 direcciones

PREDIMENSIONADO DE ELEMENTOS ESTRUCTURALES
PREDIMENSIONADO DE ELEMENTOS ESTRUCTURALESPREDIMENSIONADO DE ELEMENTOS ESTRUCTURALES
PREDIMENSIONADO DE ELEMENTOS ESTRUCTURALES

Norma e 030
Norma e 030Norma e 030
Norma e 030


Destacado

costos y presupuestos 2-genaro delgado-construccion.
costos y presupuestos 2-genaro delgado-construccion.costos y presupuestos 2-genaro delgado-construccion.
costos y presupuestos 2-genaro delgado-construccion.
MIGUEL ANGEL SALAZAR CAYO

1 costos y presupuestos 2012 ii
1 costos y presupuestos  2012 ii1 costos y presupuestos  2012 ii
1 costos y presupuestos 2012 ii
Briana Montalvo Flores

manual-de-instalacion-sanitaria
manual-de-instalacion-sanitariamanual-de-instalacion-sanitaria
manual-de-instalacion-sanitaria
Arq Rocha

Riesgo Ambiental En Zonas Vulnerables Franjas RibereñAs Cuenca Baja Rio Chillon
Riesgo Ambiental En Zonas Vulnerables Franjas RibereñAs Cuenca Baja Rio ChillonRiesgo Ambiental En Zonas Vulnerables Franjas RibereñAs Cuenca Baja Rio Chillon
Riesgo Ambiental En Zonas Vulnerables Franjas RibereñAs Cuenca Baja Rio Chillon
PEDRO PACHECO


Destacado (20)

Costos y presup en edificaciones vol 1
Costos y presup en edificaciones vol 1Costos y presup en edificaciones vol 1
Costos y presup en edificaciones vol 1

costos y presupuestos 2-genaro delgado-construccion.
costos y presupuestos 2-genaro delgado-construccion.costos y presupuestos 2-genaro delgado-construccion.
costos y presupuestos 2-genaro delgado-construccion.

57590915 lectura-de-planos-y-metrados-en-edificaciones
57590915 lectura-de-planos-y-metrados-en-edificaciones57590915 lectura-de-planos-y-metrados-en-edificaciones
57590915 lectura-de-planos-y-metrados-en-edificaciones

1 costos y presupuestos 2012 ii
1 costos y presupuestos  2012 ii1 costos y presupuestos  2012 ii
1 costos y presupuestos 2012 ii

Costos y Presupuestos
Costos y PresupuestosCostos y Presupuestos
Costos y Presupuestos

05 inst sanitarias_y_electricas
05 inst sanitarias_y_electricas05 inst sanitarias_y_electricas
05 inst sanitarias_y_electricas

Manual expediente técnico - SENCICO_PIURA
Manual expediente técnico - SENCICO_PIURAManual expediente técnico - SENCICO_PIURA
Manual expediente técnico - SENCICO_PIURA

Libro andamios layher
Libro andamios layherLibro andamios layher
Libro andamios layher

manual-de-instalacion-sanitaria
manual-de-instalacion-sanitariamanual-de-instalacion-sanitaria
manual-de-instalacion-sanitaria

altimetria 4
altimetria 4altimetria 4
altimetria 4

Curvas de nível
Curvas de nívelCurvas de nível
Curvas de nível

Trazo perfil terreno
Trazo perfil terrenoTrazo perfil terreno
Trazo perfil terreno

pendiente topografica
pendiente topograficapendiente topografica
pendiente topografica

Pendiente topográfica
Pendiente topográficaPendiente topográfica
Pendiente topográfica

03 mp construc_i-clase 03-ppt-pdf
03 mp construc_i-clase 03-ppt-pdf03 mp construc_i-clase 03-ppt-pdf
03 mp construc_i-clase 03-ppt-pdf

Escala numérica
Escala numéricaEscala numérica
Escala numérica

Riesgo Ambiental En Zonas Vulnerables Franjas RibereñAs Cuenca Baja Rio Chillon
Riesgo Ambiental En Zonas Vulnerables Franjas RibereñAs Cuenca Baja Rio ChillonRiesgo Ambiental En Zonas Vulnerables Franjas RibereñAs Cuenca Baja Rio Chillon
Riesgo Ambiental En Zonas Vulnerables Franjas RibereñAs Cuenca Baja Rio Chillon

Curvas de nivel[1]
Curvas de nivel[1]Curvas de nivel[1]
Curvas de nivel[1]

pendiente topografica
 pendiente topografica pendiente topografica
pendiente topografica

Instalaciones sanitarias ortiz
Instalaciones sanitarias   ortizInstalaciones sanitarias   ortiz
Instalaciones sanitarias ortiz


Similar a Manual

01 capitulos _i_ii_iii_iv_v_costos_presupuesto_2014_i (20-03-2014)
01 capitulos _i_ii_iii_iv_v_costos_presupuesto_2014_i (20-03-2014)01 capitulos _i_ii_iii_iv_v_costos_presupuesto_2014_i (20-03-2014)
01 capitulos _i_ii_iii_iv_v_costos_presupuesto_2014_i (20-03-2014)
Carlos Ivan Valerio Ponce

Dibujo de instalaciones
Dibujo de instalacionesDibujo de instalaciones
Dibujo de instalaciones
Rubert Rivas

123100906 proyecto-memoria-descriptiva-techo-estructural
123100906 proyecto-memoria-descriptiva-techo-estructural123100906 proyecto-memoria-descriptiva-techo-estructural
123100906 proyecto-memoria-descriptiva-techo-estructural
ROBERTO CARLOS ARCE

Normas tecnicas volumen 3 tomo_i_diseno_arquitectonico
Normas tecnicas volumen 3 tomo_i_diseno_arquitectonicoNormas tecnicas volumen 3 tomo_i_diseno_arquitectonico
Normas tecnicas volumen 3 tomo_i_diseno_arquitectonico
Mario Contreras


Similar a Manual (20)

306994050-Manual-de-Metrados.pdf
306994050-Manual-de-Metrados.pdf306994050-Manual-de-Metrados.pdf
306994050-Manual-de-Metrados.pdf

Capitulo 1
Capitulo 1Capitulo 1
Capitulo 1

01 capitulos _i_ii_iii_iv_v_costos_presupuesto_2014_i (20-03-2014)
01 capitulos _i_ii_iii_iv_v_costos_presupuesto_2014_i (20-03-2014)01 capitulos _i_ii_iii_iv_v_costos_presupuesto_2014_i (20-03-2014)
01 capitulos _i_ii_iii_iv_v_costos_presupuesto_2014_i (20-03-2014)

TEMA 3 PPT-2023-COSTOS Y PRESUPUESTOS.pptx
TEMA 3  PPT-2023-COSTOS Y PRESUPUESTOS.pptxTEMA 3  PPT-2023-COSTOS Y PRESUPUESTOS.pptx
TEMA 3 PPT-2023-COSTOS Y PRESUPUESTOS.pptx

Memoria cálculo i.e. el milagro
Memoria cálculo i.e. el milagroMemoria cálculo i.e. el milagro
Memoria cálculo i.e. el milagro

Las Especificaciones
Las EspecificacionesLas Especificaciones
Las Especificaciones

Presentación 1.pptx
Presentación 1.pptxPresentación 1.pptx
Presentación 1.pptx

Calculo estructural
Calculo estructuralCalculo estructural
Calculo estructural

Especificaciones
EspecificacionesEspecificaciones
Especificaciones

Diseño edificio concreto con etabs 2015 parte I
Diseño edificio concreto con etabs 2015 parte IDiseño edificio concreto con etabs 2015 parte I
Diseño edificio concreto con etabs 2015 parte I

Etabs2015sesion1 170524223026
Etabs2015sesion1 170524223026Etabs2015sesion1 170524223026
Etabs2015sesion1 170524223026

Etabs 2015 sesion 1
Etabs 2015 sesion 1Etabs 2015 sesion 1
Etabs 2015 sesion 1

ET SS.HH.pptx
ET SS.HH.pptxET SS.HH.pptx
ET SS.HH.pptx

Expediente tecnico primera_parte
Expediente tecnico primera_parteExpediente tecnico primera_parte
Expediente tecnico primera_parte

1618 1998 C
1618 1998 C1618 1998 C
1618 1998 C

Dibujo de instalaciones
Dibujo de instalacionesDibujo de instalaciones
Dibujo de instalaciones

123100906 proyecto-memoria-descriptiva-techo-estructural
123100906 proyecto-memoria-descriptiva-techo-estructural123100906 proyecto-memoria-descriptiva-techo-estructural
123100906 proyecto-memoria-descriptiva-techo-estructural

Estructuras metalicas
Estructuras metalicasEstructuras metalicas
Estructuras metalicas

Vilma
VilmaVilma
Vilma

Normas tecnicas volumen 3 tomo_i_diseno_arquitectonico
Normas tecnicas volumen 3 tomo_i_diseno_arquitectonicoNormas tecnicas volumen 3 tomo_i_diseno_arquitectonico
Normas tecnicas volumen 3 tomo_i_diseno_arquitectonico


Más de Casimiro Quispe Quispe (9)

Resiagie
ResiagieResiagie
Resiagie

Embalse diseno de-una_presa
Embalse   diseno de-una_presaEmbalse   diseno de-una_presa
Embalse diseno de-una_presa

Embalse diseno de-una_presa
Embalse   diseno de-una_presaEmbalse   diseno de-una_presa
Embalse diseno de-una_presa

linea historica
linea historicalinea historica
linea historica

Doc1
Doc1Doc1
Doc1

Mandalas
MandalasMandalas
Mandalas

Biodigestor tubular
Biodigestor tubularBiodigestor tubular
Biodigestor tubular

31 diseo-flexible-1222708272313494-8
31 diseo-flexible-1222708272313494-831 diseo-flexible-1222708272313494-8
31 diseo-flexible-1222708272313494-8

Curriculum vitae casimiro
Curriculum vitae   casimiroCurriculum vitae   casimiro
Curriculum vitae casimiro


Último

647913404-06-Partes-principales-de-las-Perforadoras-manuales-1.pdf
647913404-06-Partes-principales-de-las-Perforadoras-manuales-1.pdf647913404-06-Partes-principales-de-las-Perforadoras-manuales-1.pdf
647913404-06-Partes-principales-de-las-Perforadoras-manuales-1.pdf
MirkaCBauer

Inmunología AMIR 14va EdiciónNM,NLKKJHKLJHKJLBHLKJH
Inmunología AMIR 14va EdiciónNM,NLKKJHKLJHKJLBHLKJHInmunología AMIR 14va EdiciónNM,NLKKJHKLJHKJLBHLKJH
Inmunología AMIR 14va EdiciónNM,NLKKJHKLJHKJLBHLKJH
Vivafornai

Presentación_ Marco general de las contrataciones públicas.pdf
Presentación_ Marco general de las contrataciones públicas.pdfPresentación_ Marco general de las contrataciones públicas.pdf
Presentación_ Marco general de las contrataciones públicas.pdf
fernandolozano90

Infografía Cronológica de Descubrimientos y Avances Tecnológicos Simple Paste...
Infografía Cronológica de Descubrimientos y Avances Tecnológicos Simple Paste...Infografía Cronológica de Descubrimientos y Avances Tecnológicos Simple Paste...
Infografía Cronológica de Descubrimientos y Avances Tecnológicos Simple Paste...
DayanaNivela

6.1-Proclamación de la II República, la Constitución y el bienio reformista-L...
6.1-Proclamación de la II República, la Constitución y el bienio reformista-L...6.1-Proclamación de la II República, la Constitución y el bienio reformista-L...
6.1-Proclamación de la II República, la Constitución y el bienio reformista-L...
jose880240


Último (20)

647913404-06-Partes-principales-de-las-Perforadoras-manuales-1.pdf
647913404-06-Partes-principales-de-las-Perforadoras-manuales-1.pdf647913404-06-Partes-principales-de-las-Perforadoras-manuales-1.pdf
647913404-06-Partes-principales-de-las-Perforadoras-manuales-1.pdf

S06_s2+-+Centro.pdf qiieiejanahshsjsnndjd
S06_s2+-+Centro.pdf qiieiejanahshsjsnndjdS06_s2+-+Centro.pdf qiieiejanahshsjsnndjd
S06_s2+-+Centro.pdf qiieiejanahshsjsnndjd

Sesión de Clase A dde sistemas de riego y otras obras
Sesión de Clase A dde sistemas de riego y otras obrasSesión de Clase A dde sistemas de riego y otras obras
Sesión de Clase A dde sistemas de riego y otras obras

Introducción a la Ingeniería de Calidad.docx
Introducción a la Ingeniería de Calidad.docxIntroducción a la Ingeniería de Calidad.docx
Introducción a la Ingeniería de Calidad.docx

Inmunología AMIR 14va EdiciónNM,NLKKJHKLJHKJLBHLKJH
Inmunología AMIR 14va EdiciónNM,NLKKJHKLJHKJLBHLKJHInmunología AMIR 14va EdiciónNM,NLKKJHKLJHKJLBHLKJH
Inmunología AMIR 14va EdiciónNM,NLKKJHKLJHKJLBHLKJH

CLASES DE ABASTECIMIENTOP DE AGUA POTABLE.pdf
CLASES DE ABASTECIMIENTOP DE AGUA POTABLE.pdfCLASES DE ABASTECIMIENTOP DE AGUA POTABLE.pdf
CLASES DE ABASTECIMIENTOP DE AGUA POTABLE.pdf

Presentación_ Marco general de las contrataciones públicas.pdf
Presentación_ Marco general de las contrataciones públicas.pdfPresentación_ Marco general de las contrataciones públicas.pdf
Presentación_ Marco general de las contrataciones públicas.pdf

Semana 1 - Introduccion - Fluidos - Unidades.pptx
Semana 1 - Introduccion - Fluidos - Unidades.pptxSemana 1 - Introduccion - Fluidos - Unidades.pptx
Semana 1 - Introduccion - Fluidos - Unidades.pptx

herrramientas de resistividad para registro de pozos.pptx
herrramientas de resistividad para registro de pozos.pptxherrramientas de resistividad para registro de pozos.pptx
herrramientas de resistividad para registro de pozos.pptx

Infografía Cronológica de Descubrimientos y Avances Tecnológicos Simple Paste...
Infografía Cronológica de Descubrimientos y Avances Tecnológicos Simple Paste...Infografía Cronológica de Descubrimientos y Avances Tecnológicos Simple Paste...
Infografía Cronológica de Descubrimientos y Avances Tecnológicos Simple Paste...

MODELACION SIMULACION EN PYTHON EJERCICIO
MODELACION SIMULACION EN PYTHON EJERCICIOMODELACION SIMULACION EN PYTHON EJERCICIO
MODELACION SIMULACION EN PYTHON EJERCICIO

1. Equipos Primarios de una Subestaciones electricas
1. Equipos Primarios de una Subestaciones electricas1. Equipos Primarios de una Subestaciones electricas
1. Equipos Primarios de una Subestaciones electricas

Métodos numéricos y aplicaciones - Izar Landeta.pdf
Métodos numéricos y aplicaciones - Izar Landeta.pdfMétodos numéricos y aplicaciones - Izar Landeta.pdf
Métodos numéricos y aplicaciones - Izar Landeta.pdf

6.1-Proclamación de la II República, la Constitución y el bienio reformista-L...
6.1-Proclamación de la II República, la Constitución y el bienio reformista-L...6.1-Proclamación de la II República, la Constitución y el bienio reformista-L...
6.1-Proclamación de la II República, la Constitución y el bienio reformista-L...

1.1 Los 14 principios del Toyota Way -2024.pdf
1.1 Los 14 principios del Toyota Way -2024.pdf1.1 Los 14 principios del Toyota Way -2024.pdf
1.1 Los 14 principios del Toyota Way -2024.pdf

Riesgos taller mecanico prevencion de accidentes de trabajo
Riesgos taller mecanico prevencion de accidentes de trabajoRiesgos taller mecanico prevencion de accidentes de trabajo
Riesgos taller mecanico prevencion de accidentes de trabajo

docsity-manzaneo-y-lotizacion para habilitacopm urbana
docsity-manzaneo-y-lotizacion para habilitacopm urbanadocsity-manzaneo-y-lotizacion para habilitacopm urbana
docsity-manzaneo-y-lotizacion para habilitacopm urbana

Myoelectric_Control_for_Upper_Limb_Prostheses.en.es (2).pdf
Myoelectric_Control_for_Upper_Limb_Prostheses.en.es (2).pdfMyoelectric_Control_for_Upper_Limb_Prostheses.en.es (2).pdf
Myoelectric_Control_for_Upper_Limb_Prostheses.en.es (2).pdf

Instalacion de un Sistema contra incendio
Instalacion de un Sistema contra incendioInstalacion de un Sistema contra incendio
Instalacion de un Sistema contra incendio

slideshare.vpdfs.com_sensores-magneticos-controles-pptx.pdf
slideshare.vpdfs.com_sensores-magneticos-controles-pptx.pdfslideshare.vpdfs.com_sensores-magneticos-controles-pptx.pdf
slideshare.vpdfs.com_sensores-magneticos-controles-pptx.pdf


Manual

  • 1. Reglamento de Metrados para Obras de Edificación 1 Grupo Editorial Megabyte
  • 2. Reglamento de Metrados para Obras de Edificación 2 Grupo Editorial Megabyte Metrados Definición: Es un término que se utiliza para efectos de señalar magnitudes o cantidades de cada una de las partes o partidas que conforman la ejecución del proyecto o de la obra. Para utilizar correctamente esta definición podemos distinguir que existe una base o sustento legal amparado en el decreto supremo: N° 013-79- VC. • N° 013-79-VC que aprueba el reglamento de metrados para obras de edificación. • N° 012-79-VC que aprueba el reglamento de metrados para obras de habilitación urbana. En estos dispositivos legales podemos obtener información sostenida técnica y legalmente de aspectos relacionados a los siguientes puntos: • Clasifica y enum enumera las partes o partidas que conforman la ejecución de la obra o proyecto . • Nociones del proceso constructivo. • Unidad de medida de cada uno de las partidas y subpartidas. • La norma de medición. Para determinación de los metrados podemos utilizar el Reglamento de Metrados para Edificaciones (RMDE)ó Reglamento de Metrados para Habilitación urbana y en ciertos casos o ciertos proyectos es necesario la utilización de ambos reglamentos. Metrados Para Obras de Edificación Se encuentra reglamentado atravéz de dispositivos legales correspondientes y se caracteriza por ser aplicable para todo tipo de obra que constituye edificaciones es decir proyectos que contienen estructuras, arquitectura y acabados, instalaciones eléctricas e instalaciones sanitarias y permite desarrollar la secuencia del presupuesto para una obra de edificación. Su Reglamento consta 35 articulos contenidos en 108 folios, y además de un anexo sobre nomenclatura básica. Con este reglamento se uniformiza las partidas y subpartidas o títulos y subtítulos, que deben contener un presupuesto de obra de
  • 3. Reglamento de Metrados para Obras de Edificación 3 Grupo Editorial Megabyte edificación. En el presente reglamente las partidas o títulos se encuentran debidamente clasificada agrupando en forma coordinada lo que corresponde a los siguientes grupos: • Estructuras (1-8) • Arquitectura ( 9-24) • Instalaciones sanitarias (25-28) • Instalaciones electricas 829-34) El listado de pártidas o títulos que contiene una obra o proyecto es necesario desarrollarla previamente considerando los planos y especificaciones técnicas que requieren para cada casa es decir inicialmente se debe realizar el listado de partidas o títulos después de haber rebisado si contiene los cuatro rubros o grupos correspondientes. Para efecto de utilizar el R.M.D.E y obtener la información adecuada que éste reglamento proporciona, debemos desarrollar una secuencia que constituye un trabajo ordenado y que va a servir para conformar el presupuesto de obra con sustento técnico y legal debidamente reglamentado. Secuencia que se debe sguir para realizar un buen metrado : 1er Paso.- Revisar detenidamente los planos y especificaciones técnicas solucionando los problemas que en estos documentos se pudieran encontrar y si fuera posible completando debidamente la información. 2do Paso.- Después de haber entendido y tener pleno conocimiento de la información que contiene las especificaciones técnicas procedemos a enumerar los rubros o grandes grupos que conforman la ejecución de la obra para lo cual se tiene encuenta a los grupos de estructuras, arquitectura y acabados, instalaciones sanitarias e instalaciones eléctricas. En la mayor parte de las obras de edificación intervienen los cuatro rubros. Todo esto nos dará la pauta para realizar un chequeo más rápido y poder encontrar los errores de ser el caso. 3er Paso.- Después de haber definido los grupos o rubros que intervienen como partidas
  • 4. Reglamento de Metrados para Obras de Edificación 4 Grupo Editorial Megabyte de ejecución del proyecto o de la obra procedemos a definir las partidas o títulos de cada uno de los grupos que intervienen o van a intervenir durante la ejecución de la obra enumeradas en forma independiente, los que corresponden a estructuras, arquitectura y acabados, instalaciones electricas, y instalaciones sanitarias adicionalmente se puede señalar a algunos obras especiales, compatibilizando este trabajo con el reglamento de metrados para obras de edificación. El listado de las partidas o títulos se efectuan observando los planos correspondientes y en cada caso revisando el reglamento para colocar la denonominación que le corresponde y su correspondiente enumeración de partidas. Lo más recomendable pintar con diferentes colores los elemenetos o áreas que se estan metrando para que esta manera se pueda simplificar el chequeo respectivo. A continuación trabajaremos con obras de concreto armado, ya que estas obras son mas tediosas al metrarse. 05.00 Obras de Concreto Armado Son todos aquellos elementos edificados de concreto y que cuentan con acero reforzado, diferenciandose de los de concreto simple puesto que los de concreto simple no cuentan con esta armadura. El reglamento de metrados define estos elementos como aquellos que estan constyruidos por la unión de mezcla de concreto con armadura de acero, para lo cual indica ciertos criterios para efecto de desarrollar los metrados correspondiente. Por efecto de desarrollar los metrados de obras de concreto armado previamente se tiene que desarrrollar el listado de esta obra de concreto armado que intervienen en el proyecto revisando detenidamente los planos y las especificaciones tecnicas y desarrollando una observación minuciosa al raglamento metrados como guía. El reglamento señala 13 tipos de obras que se pueden presentar como obra de concreto armado pudiendo ser también diferente obra la cual unicamente se adiciona a los que señala el reglamento. 05.01 Cimiento Reforzado Son elementos de estructurales que se utilizan en suelos de baja capacidad portante debiendose encofrarse en terrenos inestables. La preparación de la planilla de metrados es similar a la de los cimientos corridos debiendose desarrollarse utilizando la nomenclatura que se consigna en los planos o las unidades de medidas son tal y conforme se ha señalado.
  • 5. Reglamento de Metrados para Obras de Edificación 5 Grupo Editorial Megabyte Eje Ancho (Ml) Altura Longitud Volúmne (Ml) (Ml) (M3) Planilla de metrados Eje o elemento Ancho (Ml) Altura Nºde veces Área (Ml) (M2) Planilla de metrados para encofrado y desencofrado Eje de A a B Eje1 de A a B 4.00 3.50 0.50 0.50 1 1 2.00 1.75
  • 6. Reglamento de Metrados para Obras de Edificación 6 Grupo Editorial Megabyte Para el caso de acero de refuerzo su unidad de medida es el Kg debiéndose determinar la cantidad de armadura o acero que interviene efectivamente en el elemento estructural. Para el desarrollo de estos metrados de acero de refuerzo se configura una plinilla de la siguiente forma. Para calcular el número de varillas se aplica una pequeña formula: 05.02 Zapatas Para proceder al metrado de las zapatas que son de concreto armado deben observarse detenidamente la magnitud o dimensiones de estos elementos de modo tal que las planillas sean de manera resumida separándolas la que corresponde a concreto, encofrado y desencofrado y al acero de refuerzo. Para el caso en que existan varias zapatas con las mismas dimenciones , en la planilla de metrado se puede reemplazar el término eje por tipo de zapata y utilizar una columna donde indique el número de veces que se repite tal zapata. Para calcular el área de concreto a utilizar en la zapata se calculará multiplicando el área de la base por su altura o espesor. illas x illasdeN xlongitudilladePeso metradosTotal illasdeN var10.12 902.1 08.118 var# )var( )( var# == =
  • 7. Reglamento de Metrados para Obras de Edificación 7 Grupo Editorial Megabyte Para el calculo del encofrado y desencofrado se determinará el área efectiva de contacto con el concreto. En lo que se refiere a la armadura no se incluira los vastagos de las columnas.
  • 8. Reglamento de Metrados para Obras de Edificación 8 Grupo Editorial Megabyte Planilla de metrado para concreto Planilla de metrados para el encofrado y desencofrado
  • 9. Reglamento de Metrados para Obras de Edificación 9 Grupo Editorial Megabyte Planilla de metrados para Fierro Nota: Los dato que se ingresan en estos ejemplo son dato ficticios para direccionar los conceptos que se estan dadndo de cada partida , posteriormente se daran ejemplos con datos reales. 05.03 Vigas de Cimentación Son elementos de concreto armado que de acuerdo al reglamento se diseña para conectar a las zapatas de manera que trabajen en conjunto pudiendo actuar como cimiento. Las unidades de medidas que toma encuenta el reglemento son m3 para el concreto, m2 para el encofrado y desencofrado y el kg para la armadura de acero. Para la determinación total de concreto esta será la suma de volúmenes de cada viga de cimentación, siendo el volumen igual al producto de la sección transversal por la longitud y para vigas que se crucen se deberá considerar la intersección una sola vez. En cuanto al encofrado y desencofrado esta se determinaran generalmente considerando los costados, luego se suma para determinar el área total. El acero de refuerzo no se debe incluir los vástagos de las columnas ni de cualquier otro elemento que valla empotrado en la viga de cimentación, únicamente se considera el fierro que trabaja en la viga de cimentación propiamente dicha. En el siguiente dibujo se apreciara el detalle de una viga de cimentación, en planta como en corte, la distribución de fierro. Para efecto de cálculo de metrado se desarrolla la planilla correspondiente para lo cual es preferible considerar los eje correspondientes. La plantilla tiene el formato siguiente:
  • 10. Reglamento de Metrados para Obras de Edificación 10 Grupo Editorial Megabyte
  • 11. Reglamento de Metrados para Obras de Edificación 11 Grupo Editorial Megabyte Planilla de metrado para concreto Para el caso de la planilla de metrados que corresponde a concreto en vigas de cimentación utilizando el formato que se muestra se recomienda, hacer un recorrido eje por eje determinando los volúmenes correspondiente en cada eje y posteriormente efectuar la sumatoria hasta obtener el volumen total de concreto en vigas de cimentación, cuya cifras se consignará en el presupuesto de la obra. Planilla de metrados para el encofrado y desencofrado Para el encofrado y desencofrado también es recomendable trabajar con ejes de modo tal que el proceso de cálculo se efectué eje por eje haciendo un recorrido en la totalidad, en los planos de cimentación y posteriormente efectuar la sumatoria que es el dato que se va a consignar en el presupuesto de obra.
  • 12. Reglamento de Metrados para Obras de Edificación 12 Grupo Editorial Megabyte Planilla de metrados para Fierro
  • 13. Reglamento de Metrados para Obras de Edificación 13 Grupo Editorial Megabyte 05.04Losa de Cimentación Son de obras de concreto armado o reforzado que considera como unidad de medida el m3 para el concreto, m2 para el encofrado y desencofrado y al Kg para la armadura. La utilización de plateas de cimentación resulta apropiada en edificios ubicados pricipalmente en terrenos de baja capacidad portante, en el cual la suma de las áreas de las zapatas que serían necesarias para transmitir la carga de la estructura al suelo, sobrepasa 75% del área total a cimentar. Estos elementos de concreto armado también reciben el nombre de platea de cimentación y para efecto de su metrado se considera las planillas correspondientes.
  • 14. Reglamento de Metrados para Obras de Edificación 14 Grupo Editorial Megabyte Planilla de metrado para concreto El volumen de concreto se obtiene multiplicando el área total del solado por el espesor y para el encofrado y desencofrado se considera el área efectiva de contacto entre el concreto y el molde de encofrado, así mismo no se debe considerar los elementos de anclaje para el caso de armadura o acero de refuerzo que se encuentra empotrados en la losa. V = 12 x 10 x 0.5 = 6
  • 15. Reglamento de Metrados para Obras de Edificación 15 Grupo Editorial Megabyte Planilla de metrados para el encofrado y desencofrado Planilla de metrados para Fierro
  • 16. Reglamento de Metrados para Obras de Edificación 16 Grupo Editorial Megabyte 05.07 Columnas Son elementos de concreto armado que para efecto de su metrado debe considerarse como unidad de medida al m3 para el concreto, m2 para el encofrado y desencofrado y al Kg para el acero de refuerzo. Las planillas de metrados se elaboran de acuerdo a criterio de cálculo la respectiva unidad de medida. Considerar que no debe existir intersección y de existir se debe plantearse convenientemente estas planillas tratando de que exista claridad en su proceso de cálculo y además que facilite el proceso constructivo las planillas a utilizar debe tener el siguiente formato: El computo del peso de la armadura incluirá las longitudes de las barras que van empotradas en otros elementos (zapatas, vigas, etc.)
  • 17. Reglamento de Metrados para Obras de Edificación 17 Grupo Editorial Megabyte Planilla de metrado para concreto Planilla de metrados para el encofrado y desencofrado Planilla de metrados para Fierro
  • 18. Reglamento de Metrados para Obras de Edificación 18 Grupo Editorial Megabyte 05.08 Vigas Son elementos horizontales o inclinados, de medida longitudinal muy superior a las transversales, cuya solicitación principal es de flexión. Cuando las vigas se apoyan sobre columnas, su longitud estará comprendida entre las caras de las columnas; en caso de vigas apoyadas sobre muros, su longitud deberá comprender el apoyo de las vigas. En cuanto a las losas con vigas se considerará que la longitud de cada losa terminara en el plano lateral o costado de la viga, por consiguiente la altura o peralte de la viga incluirá el espesor de la viga se aprecia en la parte que queda de la losa. La partida comprende las vigas de amarre, las vigas soleras y dinteles.
  • 19. Reglamento de Metrados para Obras de Edificación 19 Grupo Editorial Megabyte Planilla de metrados para Fierro
