I.- EL FIERRO.-
II.- LA MADERA ESTRUCTURAL.-

3. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-

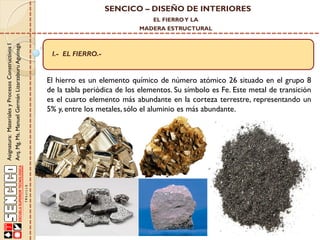

El hierro es un elemento químico de número atómico 26 situado en el grupo 8
de la tabla periódica de los elementos. Su símbolo es Fe. Este metal de transición
es el cuarto elemento más abundante en la corteza terrestre, representando un
5% y, entre los metales, sólo el aluminio es más abundante.

4. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-

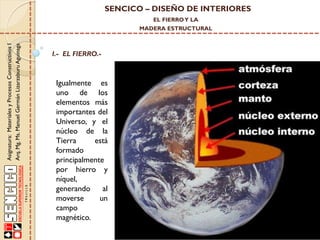

Igualmente es
uno de los
elementos más
importantes del
Universo, y el
núcleo de la
Tierra
está
formado
principalmente
por hierro y
níquel,
generando
al
moverse
un
campo
magnético.

5. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-
CARACTERISTICAS PRINCIPALES
Es un metal maleable, tenaz, de color gris plateado y presenta propiedades
magnéticas; es ferromagnético a temperatura ambiente. Se encuentra en la
naturaleza formando parte de numerosos minerales, entre ellos muchos óxidos,
y raramente se encuentra libre. Para obtener hierro en estado elemental, los
óxidos se reducen con carbono y luego es sometido a un proceso de afino para
eliminar las impurezas presentes.

6. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-
CARACTERISTICAS PRINCIPALES

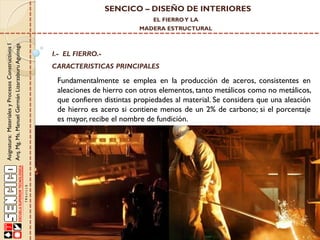

Fundamentalmente se emplea en la producción de aceros, consistentes en
aleaciones de hierro con otros elementos, tanto metálicos como no metálicos,
que confieren distintas propiedades al material. Se considera que una aleación
de hierro es acero si contiene menos de un 2% de carbono; si el porcentaje
es mayor, recibe el nombre de fundición.

7. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-
CARACTERISTICAS PRINCIPALES

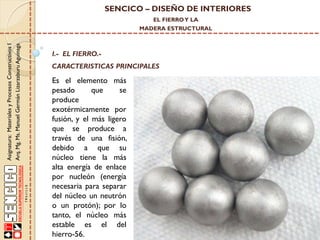

Es el elemento más
pesado
que
se
produce
exotérmicamente por
fusión, y el más ligero
que se produce a
través de una fisión,
debido a que su
núcleo tiene la más
alta energía de enlace
por nucleón (energía
necesaria para separar
del núcleo un neutrón
o un protón); por lo
tanto, el núcleo más
estable es el del
hierro-56.

8. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-
APLICACIONES

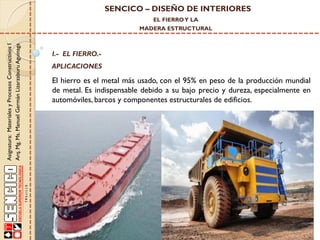

El hierro es el metal más usado, con el 95% en peso de la producción mundial
de metal. Es indispensable debido a su bajo precio y dureza, especialmente en
automóviles, barcos y componentes estructurales de edificios.

9. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-
APLICACIONES

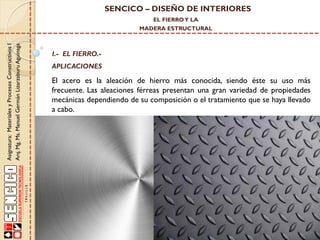

El acero es la aleación de hierro más conocida, siendo éste su uso más
frecuente. Las aleaciones férreas presentan una gran variedad de propiedades
mecánicas dependiendo de su composición o el tratamiento que se haya llevado
a cabo.

10. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-
APLICACIONES

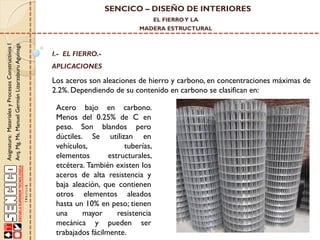

Los aceros son aleaciones de hierro y carbono, en concentraciones máximas de
2.2%. Dependiendo de su contenido en carbono se clasifican en:
Acero bajo en carbono.
Menos del 0.25% de C en
peso. Son blandos pero
dúctiles. Se utilizan en
vehículos,
tuberías,
elementos
estructurales,
etcétera. También existen los
aceros de alta resistencia y
baja aleación, que contienen
otros elementos aleados
hasta un 10% en peso; tienen
una
mayor
resistencia
mecánica y pueden ser
trabajados fácilmente.

11. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-
APLICACIONES

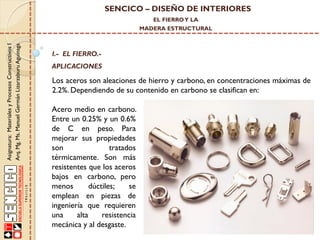

Los aceros son aleaciones de hierro y carbono, en concentraciones máximas de
2.2%. Dependiendo de su contenido en carbono se clasifican en:
Acero medio en carbono.
Entre un 0.25% y un 0.6%
de C en peso. Para
mejorar sus propiedades
son
tratados
térmicamente. Son más
resistentes que los aceros
bajos en carbono, pero
menos
dúctiles;
se
emplean en piezas de
ingeniería que requieren
una
alta
resistencia
mecánica y al desgaste.

12. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-
APLICACIONES
Los aceros son aleaciones de hierro y carbono, en concentraciones máximas de
2.2%. Dependiendo de su contenido en carbono se clasifican en:

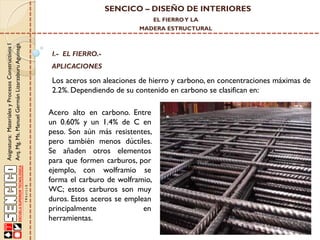

Acero alto en carbono. Entre
un 0.60% y un 1.4% de C en
peso. Son aún más resistentes,
pero también menos dúctiles.
Se añaden otros elementos
para que formen carburos, por
ejemplo, con wolframio se
forma el carburo de wolframio,
WC; estos carburos son muy
duros. Estos aceros se emplean
principalmente
en
herramientas.

13. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-
APLICACIONES

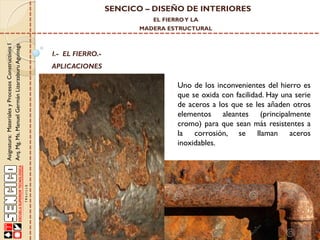

Uno de los inconvenientes del hierro es
que se oxida con facilidad. Hay una serie
de aceros a los que se les añaden otros
elementos aleantes (principalmente
cromo) para que sean más resistentes a
la corrosión, se llaman aceros
inoxidables.

14. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-
APLICACIONES

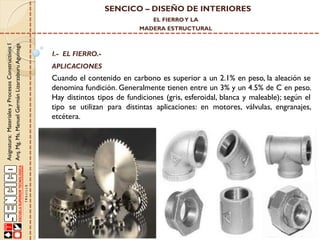

Cuando el contenido en carbono es superior a un 2.1% en peso, la aleación se
denomina fundición. Generalmente tienen entre un 3% y un 4.5% de C en peso.
Hay distintos tipos de fundiciones (gris, esferoidal, blanca y maleable); según el
tipo se utilizan para distintas aplicaciones: en motores, válvulas, engranajes,
etcétera.

15. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-
APLICACIONES

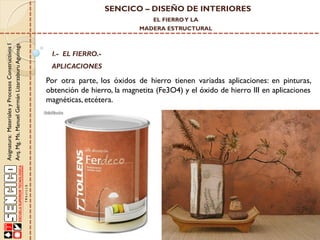

Por otra parte, los óxidos de hierro tienen variadas aplicaciones: en pinturas,
obtención de hierro, la magnetita (Fe3O4) y el óxido de hierro III en aplicaciones
magnéticas, etcétera.

16. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-
HISTORIA

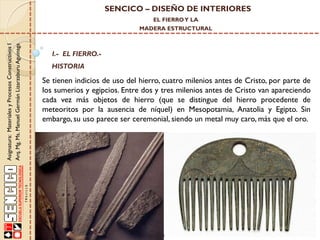

Se tienen indicios de uso del hierro, cuatro milenios antes de Cristo, por parte de
los sumerios y egipcios. Entre dos y tres milenios antes de Cristo van apareciendo
cada vez más objetos de hierro (que se distingue del hierro procedente de
meteoritos por la ausencia de níquel) en Mesopotamia, Anatolia y Egipto. Sin
embargo, su uso parece ser ceremonial, siendo un metal muy caro, más que el oro.

17. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-
HISTORIA
Algunas fuentes sugieren que tal vez se obtuviera como subproducto de la
obtención de cobre. Entre 1600 a. de C. y 1200 a. de C., va aumentando su uso en
Oriente Medio, pero no sustituye al predominante uso del bronce.

18. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-
HISTORIA
Entre los siglos XII a. de C. y X a. de C., se produce una rápida transición en
Oriente Medio desde las armas de bronce a las de hierro. Esta rápida transición
tal vez fuera debida a la falta de estaño, antes que a una mejora en la tecnología
en el trabajo del hierro. A este periodo, que se produjo en diferentes fechas
según el lugar, se denomina Edad de Hierro, sustituyendo a la Edad de Bronce.

19. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-
HISTORIA

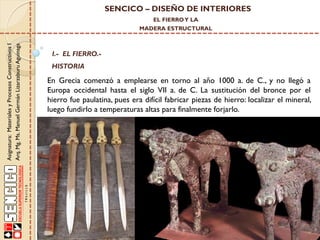

En Grecia comenzó a emplearse en torno al año 1000 a. de C., y no llegó a
Europa occidental hasta el siglo VII a. de C. La sustitución del bronce por el
hierro fue paulatina, pues era difícil fabricar piezas de hierro: localizar el mineral,
luego fundirlo a temperaturas altas para finalmente forjarlo.

20. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-
HISTORIA

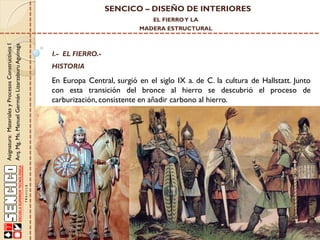

En Europa Central, surgió en el siglo IX a. de C. la cultura de Hallstatt. Junto
con esta transición del bronce al hierro se descubrió el proceso de
carburización, consistente en añadir carbono al hierro.

21. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-
HISTORIA

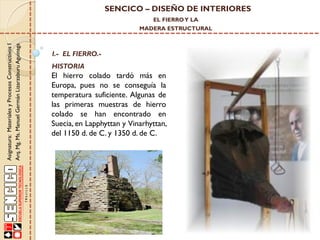

El hierro colado tardó más en
Europa, pues no se conseguía la
temperatura suficiente. Algunas de
las primeras muestras de hierro
colado se han encontrado en
Suecia, en Lapphyttan y Vinarhyttan,
del 1150 d. de C. y 1350 d. de C.

22. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-
HISTORIA

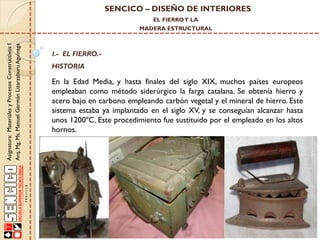

En la Edad Media, y hasta finales del siglo XIX, muchos países europeos
empleaban como método siderúrgico la farga catalana. Se obtenía hierro y
acero bajo en carbono empleando carbón vegetal y el mineral de hierro. Este
sistema estaba ya implantado en el siglo XV, y se conseguían alcanzar hasta
unos 1200ºC. Este procedimiento fue sustituido por el empleado en los altos
hornos.

23. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-
HISTORIA

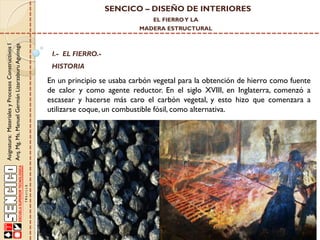

En un principio se usaba carbón vegetal para la obtención de hierro como fuente
de calor y como agente reductor. En el siglo XVIII, en Inglaterra, comenzó a
escasear y hacerse más caro el carbón vegetal, y esto hizo que comenzara a
utilizarse coque, un combustible fósil, como alternativa.

24. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-
HISTORIA

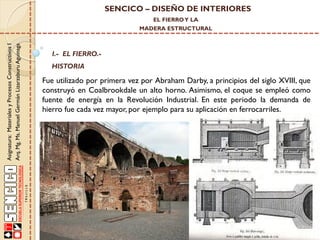

Fue utilizado por primera vez por Abraham Darby, a principios del siglo XVIII, que
construyó en Coalbrookdale un alto horno. Asimismo, el coque se empleó como
fuente de energía en la Revolución Industrial. En este periodo la demanda de
hierro fue cada vez mayor, por ejemplo para su aplicación en ferrocarriles.

25. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-
HISTORIA

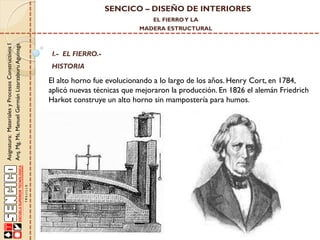

El alto horno fue evolucionando a lo largo de los años. Henry Cort, en 1784,
aplicó nuevas técnicas que mejoraron la producción. En 1826 el alemán Friedrich
Harkot construye un alto horno sin mampostería para humos.

26. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-
HISTORIA

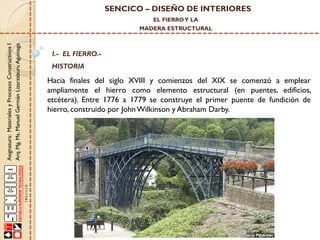

Hacia finales del siglo XVIII y comienzos del XIX se comenzó a emplear
ampliamente el hierro como elemento estructural (en puentes, edificios,
etcétera). Entre 1776 a 1779 se construye el primer puente de fundición de
hierro, construido por John Wilkinson y Abraham Darby.

27. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-
HISTORIA

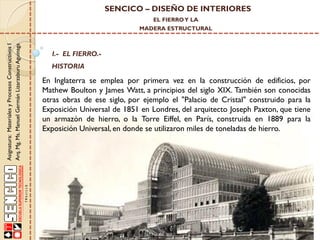

En Inglaterra se emplea por primera vez en la construcción de edificios, por
Mathew Boulton y James Watt, a principios del siglo XIX. También son conocidas
otras obras de ese siglo, por ejemplo el "Palacio de Cristal" construido para la
Exposición Universal de 1851 en Londres, del arquitecto Joseph Paxton, que tiene
un armazón de hierro, o la Torre Eiffel, en París, construida en 1889 para la
Exposición Universal, en donde se utilizaron miles de toneladas de hierro.

28. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-
HISTORIA
Cuando se empieza a usar el
hormigos y acero formando el
hormigón armado, a mediados del
siglo XIX, es que se inventa este
sistema, se desarrollaron varios tipos
de patentes que realmente eran
formas diferentes de usar el
hormigón reforzado con acero, peo
en resumen el mismo sistema
constructivo, William Wilkinson,
desarrollo
una
patente
de
encasetonado,

29. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-
HISTORIA
Joseph Monier en 1867 obtiene una patente para hacer maseteros de hormigón,
abriendo la puerta de este sistema y patentando por fin un sistema estructural
de hormigón armado que lo llevaría a otras patentes de H. A. como las de tubos
y tanques, paneles prefabricados para fachadas, Puentes carreteros y peatonales y
Vigas; No fue hasta el año 1875 que construye su puente de “cemento armado”
en el castillo de Chazlet con 13.80m de luz y 4.25m de ancho, abriendo así por
fin la industria del acero para la construcción.

30. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-

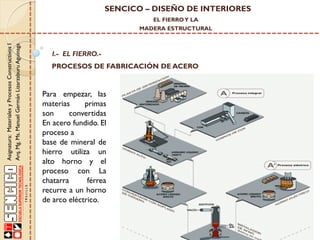

PROCESOS DE FABRICACIÓN DE ACERO
Para empezar, las
materias
primas
son
convertidas
En acero fundido. El
proceso a
base de mineral de
hierro utiliza un
alto horno y el
proceso con La
chatarra
férrea
recurre a un horno
de arco eléctrico.

31. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-

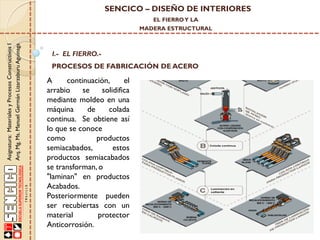

PROCESOS DE FABRICACIÓN DE ACERO
A
continuación,
el
arrabio
se
solidifica
mediante moldeo en una
máquina
de
colada
continua. Se obtiene así
lo que se conoce
como
productos
semiacabados,
estos
productos semiacabados
se transforman, o
"laminan" en productos
Acabados.
Posteriormente pueden
ser recubiertas con un
material
protector
Anticorrosión.

32. Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
SENCICO – DISEÑO DE INTERIORES
I.- EL FIERRO.-
PROCESOS DE ACABADO
El acero se vende en una gran variedad de formas y tamaños, como varillas,
tubos, rieles de ferrocarril o perfiles en H o en T. estas formas se obtienen en
las instalaciones siderúrgicas laminando con lingotes calientes o modelándolos
de algún otro modo. El acabado del acero mejora también su calidad al refinar
su estructura cristalina y aumentar su resistencia.

33. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-
PROCESOS DE ACABADO

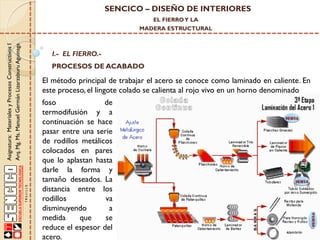

El método principal de trabajar el acero se conoce como laminado en caliente. En
este proceso, el lingote colado se calienta al rojo vivo en un horno denominado
foso
de
termodifusión y a
continuación se hace
pasar entre una serie
de rodillos metálicos
colocados en pares
que lo aplastan hasta
darle la forma y
tamaño deseados. La
distancia entre los
rodillos
va
disminuyendo
a
medida
que
se
reduce el espesor del
acero.

34. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-
PRODUCTO ACABADOS DE ACERO - TUBOS

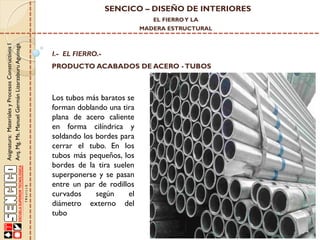

Los tubos más baratos se
forman doblando una tira
plana de acero caliente
en forma cilíndrica y
soldando los bordes para
cerrar el tubo. En los
tubos más pequeños, los
bordes de la tira suelen
superponerse y se pasan
entre un par de rodillos
curvados
según
el
diámetro externo del
tubo

35. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-
PRODUCTO ACABADOS DE ACERO - TUBOS

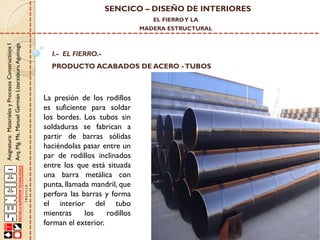

La presión de los rodillos
es suficiente para soldar
los bordes. Los tubos sin
soldaduras se fabrican a
partir de barras sólidas
haciéndolas pasar entre un
par de rodillos inclinados
entre los que está situada
una barra metálica con
punta, llamada mandril, que
perfora las barras y forma
el interior del tubo
mientras
los
rodillos
forman el exterior.

36. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-

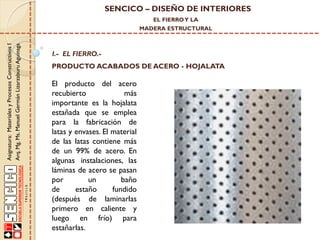

PRODUCTO ACABADOS DE ACERO - HOJALATA
El producto del acero
recubierto
más
importante es la hojalata
estañada que se emplea
para la fabricación de
latas y envases. El material
de las latas contiene más
de un 99% de acero. En
algunas instalaciones, las
láminas de acero se pasan
por
un
baño
de
estaño
fundido
(después de laminarlas
primero en caliente y
luego en frío) para
estañarlas.

37. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-
PRODUCTO ACABADOS DE ACERO - HOJALATA

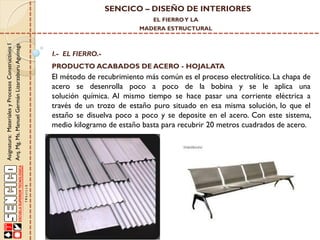

El método de recubrimiento más común es el proceso electrolítico. La chapa de
acero se desenrolla poco a poco de la bobina y se le aplica una
solución química. Al mismo tiempo se hace pasar una corriente eléctrica a
través de un trozo de estaño puro situado en esa misma solución, lo que el
estaño se disuelva poco a poco y se deposite en el acero. Con este sistema,
medio kilogramo de estaño basta para recubrir 20 metros cuadrados de acero.

38. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-
PRODUCTO ACABADOS DE ACERO - HOJALATA

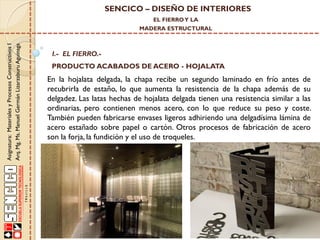

En la hojalata delgada, la chapa recibe un segundo laminado en frío antes de
recubrirla de estaño, lo que aumenta la resistencia de la chapa además de su
delgadez. Las latas hechas de hojalata delgada tienen una resistencia similar a las
ordinarias, pero contienen menos acero, con lo que reduce su peso y coste.
También pueden fabricarse envases ligeros adhiriendo una delgadísima lámina de
acero estañado sobre papel o cartón. Otros procesos de fabricación de acero
son la forja, la fundición y el uso de troqueles.

39. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-
PRODUCTO ACABADOS DE ACERO – HIERRO FORJADO

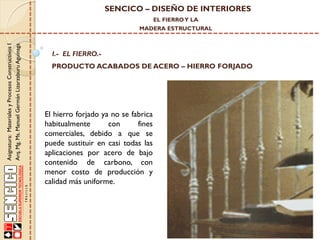

El hierro forjado ya no se fabrica
habitualmente
con
fines
comerciales, debido a que se
puede sustituir en casi todas las
aplicaciones por acero de bajo
contenido de carbono, con
menor costo de producción y
calidad más uniforme.

40. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-

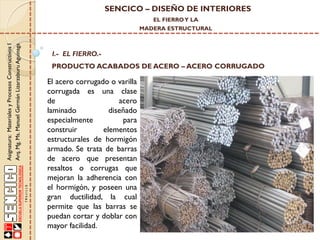

PRODUCTO ACABADOS DE ACERO – ACERO CORRUGADO
El acero corrugado o varilla
corrugada es una clase
de
acero
laminado
diseñado
especialmente
para
construir
elementos
estructurales de hormigón
armado. Se trata de barras
de acero que presentan
resaltos o corrugas que
mejoran la adherencia con
el hormigón, y poseen una
gran ductilidad, la cual
permite que las barras se
puedan cortar y doblar con
mayor facilidad.

41. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-
PRODUCTO ACABADOS DE ACERO – ACERO CORRUGADO

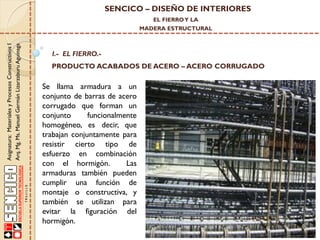

Se llama armadura a un
conjunto de barras de acero
corrugado que forman un
conjunto
funcionalmente
homogéneo, es decir, que
trabajan conjuntamente para
resistir cierto tipo de
esfuerzo en combinación
con el hormigón.
Las
armaduras también pueden
cumplir una función de
montaje o constructiva, y
también se utilizan para
evitar la figuración del
hormigón.

42. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-
PRODUCTO ACABADOS DE ACERO – ACERO CORRUGADO

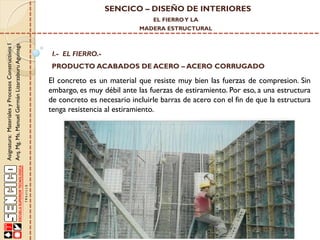

El concreto es un material que resiste muy bien las fuerzas de compresion. Sin
embargo, es muy débil ante las fuerzas de estiramiento. Por eso, a una estructura
de concreto es necesario incluirle barras de acero con el fin de que la estructura
tenga resistencia al estiramiento.

43. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-
PRODUCTO ACABADOS DE ACERO – ACERO CORRUGADO

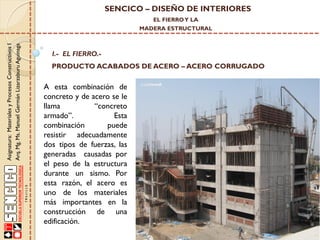

A esta combinación de
concreto y de acero se le
llama
“concreto
armado”.
Esta
combinación
puede
resistir adecuadamente
dos tipos de fuerzas, las
generadas causadas por
el peso de la estructura
durante un sismo. Por
esta razón, el acero es
uno de los materiales
más importantes en la
construcción de una
edificación.

44. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-

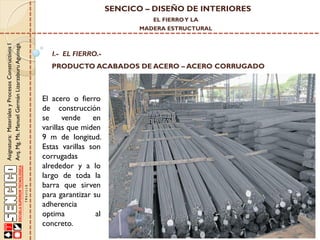

PRODUCTO ACABADOS DE ACERO – ACERO CORRUGADO
El acero o fierro
de construcción
se
vende
en
varillas que miden
9 m de longitud.
Estas varillas son
corrugadas
alrededor y a lo
largo de toda la
barra que sirven
para garantizar su
adherencia
optima
al
concreto.

45. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-

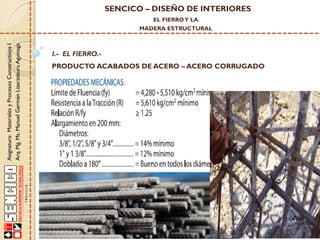

PRODUCTO ACABADOS DE ACERO – ACERO CORRUGADO

46. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-
PRODUCTO ACABADOS DE ACERO – ACERO CORRUGADO

47. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-

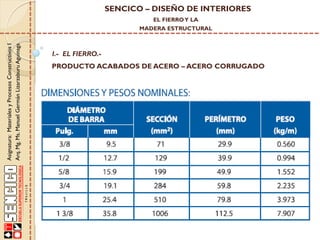

PRODUCTO ACABADOS DE ACERO – ACERO CORRUGADO

48. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-
PRODUCTO ACABADOS DE ACERO – ACERO CORRUGADO

49. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-
PRODUCTO ACABADOS DE ACERO – ACERO CORRUGADO

50. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-

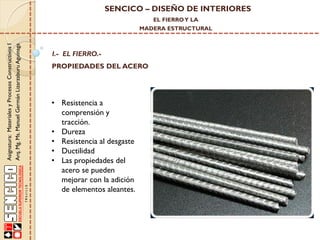

PROPIEDADES DEL ACERO
• Resistencia a
comprensión y
tracción.
• Dureza
• Resistencia al desgaste
• Ductilidad
• Las propiedades del
acero se pueden
mejorar con la adición
de elementos aleantes.

51. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-
VENTAJAS DEL ACERO
• El Acero es un material de
construcción de superior calidad,
es 100% reciclable e inorgánico.
• No se tuerce, raja, rompe o
cambia de forma, longitud; tiene
el más alto ratio de fuerza a peso
de
cualquier
material
de
construcción.
• Es invulnerable a termitas o
cualquier tipo de fungí u
organismo. Su alto nivel de fuerza
resulta en estructuras más
seguras;
requiere
menor mantenimiento y un
proceso más despacioso en su
larga vida económica.

52. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
I.- EL FIERRO.-

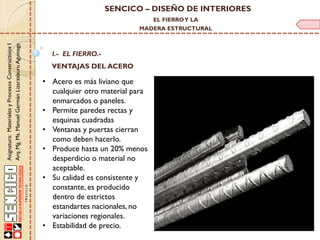

VENTAJAS DEL ACERO
• Acero es más liviano que
cualquier otro material para
enmarcados o paneles.
• Permite paredes rectas y
esquinas cuadradas
• Ventanas y puertas cierran
como deben hacerlo.
• Produce hasta un 20% menos
desperdicio o material no
aceptable.
• Su calidad es consistente y
constante, es producido
dentro de estrictos
estandartes nacionales, no
variaciones regionales.
• Estabilidad de precio.

53. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL

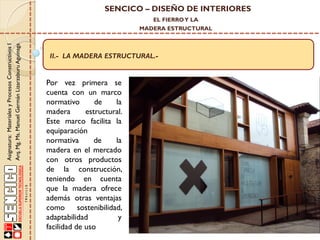

II.- LA MADERA ESTRUCTURAL.-
Por vez primera se
cuenta con un marco
normativo
de
la
madera
estructural.
Este marco facilita la
equiparación
normativa
de
la
madera en el mercado
con otros productos
de la construcción,
teniendo en cuenta
que la madera ofrece
además otras ventajas
como
sostenibilidad,
adaptabilidad
y
facilidad de uso

54. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
II.- LA MADERA ESTRUCTURAL.-

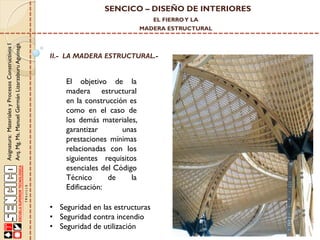

El objetivo de la
madera estructural
en la construcción es
como en el caso de
los demás materiales,
garantizar
unas
prestaciones mínimas
relacionadas con los
siguientes requisitos
esenciales del Código
Técnico
de
la
Edificación:
• Seguridad en las estructuras
• Seguridad contra incendio
• Seguridad de utilización

55. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
II.- LA MADERA ESTRUCTURAL.-
El objetivo de la
madera estructural
en la construcción es
como en el caso de
los demás materiales,
garantizar
unas
prestaciones mínimas
relacionadas con los
siguientes requisitos
esenciales
del
Código Técnico de la
Edificación:
• Salubridad
• Protección contra el ruido
• Ahorro energético

56. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
II.- LA MADERA ESTRUCTURAL.PRODUCTOS MÁS HABITUALES DE UTILIZACIÓN ESTRUCTURAL

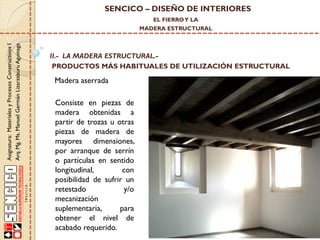

Madera aserrada
Consiste en piezas de
madera obtenidas a
partir de trozas u otras
piezas de madera de
mayores dimensiones,
por arranque de serrín
o partículas en sentido
longitudinal,
con
posibilidad de sufrir un
retestado
y/o
mecanización
suplementaria,
para
obtener el nivel de
acabado requerido.

57. Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
SENCICO – DISEÑO DE INTERIORES

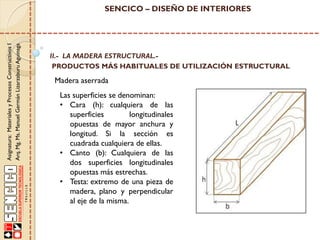

II.- LA MADERA ESTRUCTURAL.PRODUCTOS MÁS HABITUALES DE UTILIZACIÓN ESTRUCTURAL
Madera aserrada
Las superficies se denominan:
• Cara (h): cualquiera de las
superficies
longitudinales
opuestas de mayor anchura y
longitud. Si la sección es
cuadrada cualquiera de ellas.
• Canto (b): Cualquiera de las
dos superficies longitudinales
opuestas más estrechas.
• Testa: extremo de una pieza de
madera, plano y perpendicular
al eje de la misma.

58. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
II.- LA MADERA ESTRUCTURAL.PRODUCTOS MÁS HABITUALES DE UTILIZACIÓN ESTRUCTURAL

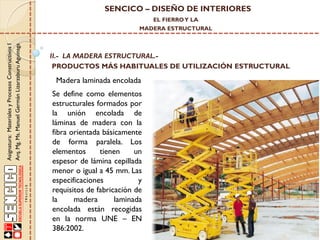

Madera laminada encolada
Se define como elementos
estructurales formados por
la unión encolada de
láminas de madera con la
fibra orientada básicamente
de forma paralela. Los
elementos
tienen
un
espesor de lámina cepillada
menor o igual a 45 mm. Las
especificaciones
y
requisitos de fabricación de
la
madera
laminada
encolada están recogidas
en la norma UNE – EN
386:2002.

59. Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
SENCICO – DISEÑO DE INTERIORES
II.- LA MADERA ESTRUCTURAL.PRODUCTOS MÁS HABITUALES DE UTILIZACIÓN ESTRUCTURAL
Madera laminada encolada

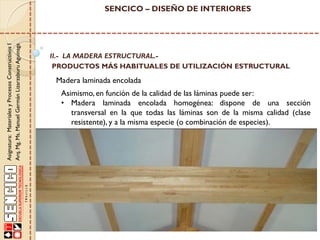

Asimismo, en función de la calidad de las láminas puede ser:
• Madera laminada encolada homogénea: dispone de una sección
transversal en la que todas las láminas son de la misma calidad (clase
resistente), y a la misma especie (o combinación de especies).

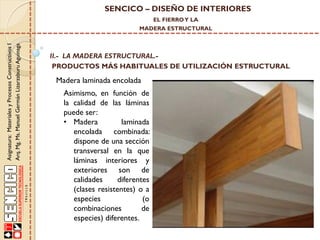

60. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
II.- LA MADERA ESTRUCTURAL.PRODUCTOS MÁS HABITUALES DE UTILIZACIÓN ESTRUCTURAL
Madera laminada encolada
Asimismo, en función de
la calidad de las láminas
puede ser:
• Madera
laminada
encolada combinada:
dispone de una sección
transversal en la que
láminas interiores y
exteriores son de
calidades
diferentes
(clases resistentes) o a
especies
(o
combinaciones
de
especies) diferentes.

61. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
II.- LA MADERA ESTRUCTURAL.PRODUCTOS MÁS HABITUALES DE UTILIZACIÓN ESTRUCTURAL

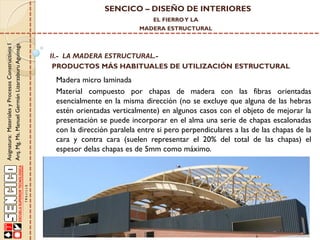

Madera micro laminada
Material compuesto por chapas de madera con las fibras orientadas
esencialmente en la misma dirección (no se excluye que alguna de las hebras
estén orientadas verticalmente) en algunos casos con el objeto de mejorar la
presentación se puede incorporar en el alma una serie de chapas escalonadas
con la dirección paralela entre si pero perpendiculares a las de las chapas de la
cara y contra cara (suelen representar el 20% del total de las chapas) el
espesor delas chapas es de 5mm como máximo.

62. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
II.- LA MADERA ESTRUCTURAL.PRODUCTOS MÁS HABITUALES DE UTILIZACIÓN ESTRUCTURAL
Madera micro laminada
Se fabrica principalmente a partir de maderas
coníferas, las especies más utilizadas son: Abeto,
Pino Oregón, pino amarillo del sur y alerces

63. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL

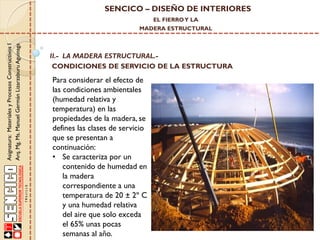

II.- LA MADERA ESTRUCTURAL.CONDICIONES DE SERVICIO DE LA ESTRUCTURA
Para considerar el efecto de
las condiciones ambientales
(humedad relativa y
temperatura) en las
propiedades de la madera, se
defines las clases de servicio
que se presentan a
continuación:
• Se caracteriza por un
contenido de humedad en
la madera
correspondiente a una
temperatura de 20 ± 2º C
y una humedad relativa
del aire que solo exceda
el 65% unas pocas
semanas al año.

64. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL

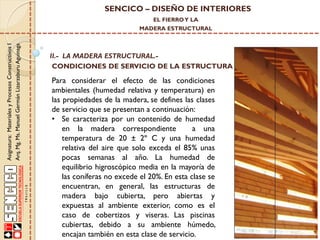

II.- LA MADERA ESTRUCTURAL.CONDICIONES DE SERVICIO DE LA ESTRUCTURA
Para considerar el efecto de las condiciones
ambientales (humedad relativa y temperatura) en
las propiedades de la madera, se defines las clases
de servicio que se presentan a continuación:
• Se caracteriza por un contenido de humedad
en la madera correspondiente
a una
temperatura de 20 ± 2º C y una humedad
relativa del aire que solo exceda el 85% unas
pocas semanas al año. La humedad de
equilibrio higroscópico media en la mayoría de
las coníferas no excede el 20%. En esta clase se
encuentran, en general, las estructuras de
madera bajo cubierta, pero abiertas y
expuestas al ambiente exterior, como es el
caso de cobertizos y viseras. Las piscinas
cubiertas, debido a su ambiente húmedo,
encajan también en esta clase de servicio.

65. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
II.- LA MADERA ESTRUCTURAL.CONDICIONES DE SERVICIO DE LA ESTRUCTURA
Para considerar el efecto de las condiciones ambientales (humedad relativa y
temperatura) en las propiedades de la madera, se defines las clases de servicio
que se presentan a continuación:
• Condiciones ambientales que conduzcan a contenido de humedad superior
al de la clase de servicio 2

66. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
II.- LA MADERA ESTRUCTURAL.USO ESTRUCTURAL DE LA MADERA
El nuevo marco normativo sitúa a la madera estructural en una posición
competitiva frente a los demás materiales de construcción existentes en el
mercado. Actualmente, se dispone de una amplia gama de productos y
soluciones estructurales derivadas de la madera, con características
diferenciadoras: alto rendimiento, bajo peso y alta densidad que posibilita su uso
en múltiples especificaciones.

67. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
II.- LA MADERA ESTRUCTURAL.USO ESTRUCTURAL DE LA MADERA

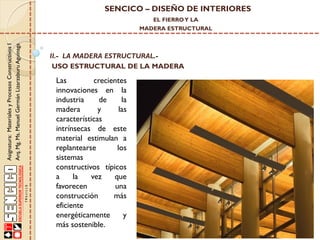

Las
crecientes
innovaciones en la
industria
de
la
madera
y
las
características
intrínsecas de este
material estimulan a
replantearse
los
sistemas
constructivos típicos
a
la
vez
que
favorecen
una
construcción
más
eficiente
energéticamente
y
más sostenible.

68. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
II.- LA MADERA ESTRUCTURAL.USO COMERCIAL DE LA MADERA

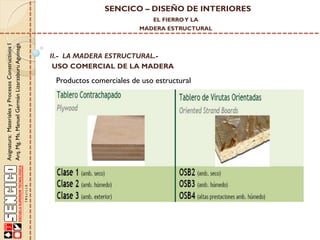

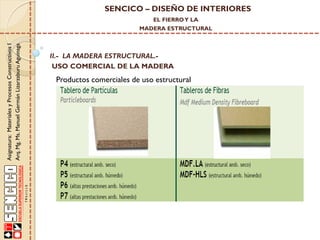

Productos comerciales de uso estructural

69. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
II.- LA MADERA ESTRUCTURAL.USO COMERCIAL DE LA MADERA

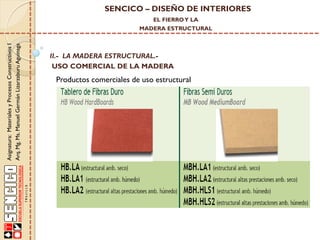

Productos comerciales de uso estructural

70. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
II.- LA MADERA ESTRUCTURAL.USO COMERCIAL DE LA MADERA
Productos comerciales de uso estructural

71. SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
MADERA ESTRUCTURAL
II.- LA MADERA ESTRUCTURAL.USO COMERCIAL DE LA MADERA

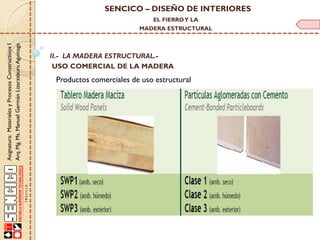

Productos comerciales de uso estructural

72. Asignatura: Materiales y Procesos Constructivos I
Arq. Mg. Ms. Manuel Germán Lizarzaburu Aguinaga
SENCICO – DISEÑO DE INTERIORES
EL FIERRO Y LA
MADERA ESTRUCTURAL

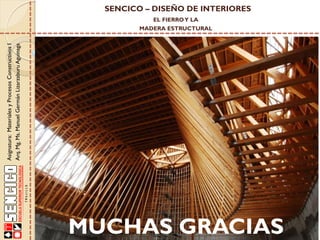

MUCHAS GRACIAS
