Este documento describe la configuración de una red entre dos routers conectados por una interfaz serial. Se configuran las interfaces seriales y Ethernet de cada router con direcciones IP y se habilita el protocolo RIP. También se configura una ACL en el Router A para denegar el acceso de una computadora específica a la red externa mientras se permite el acceso al resto de hosts.

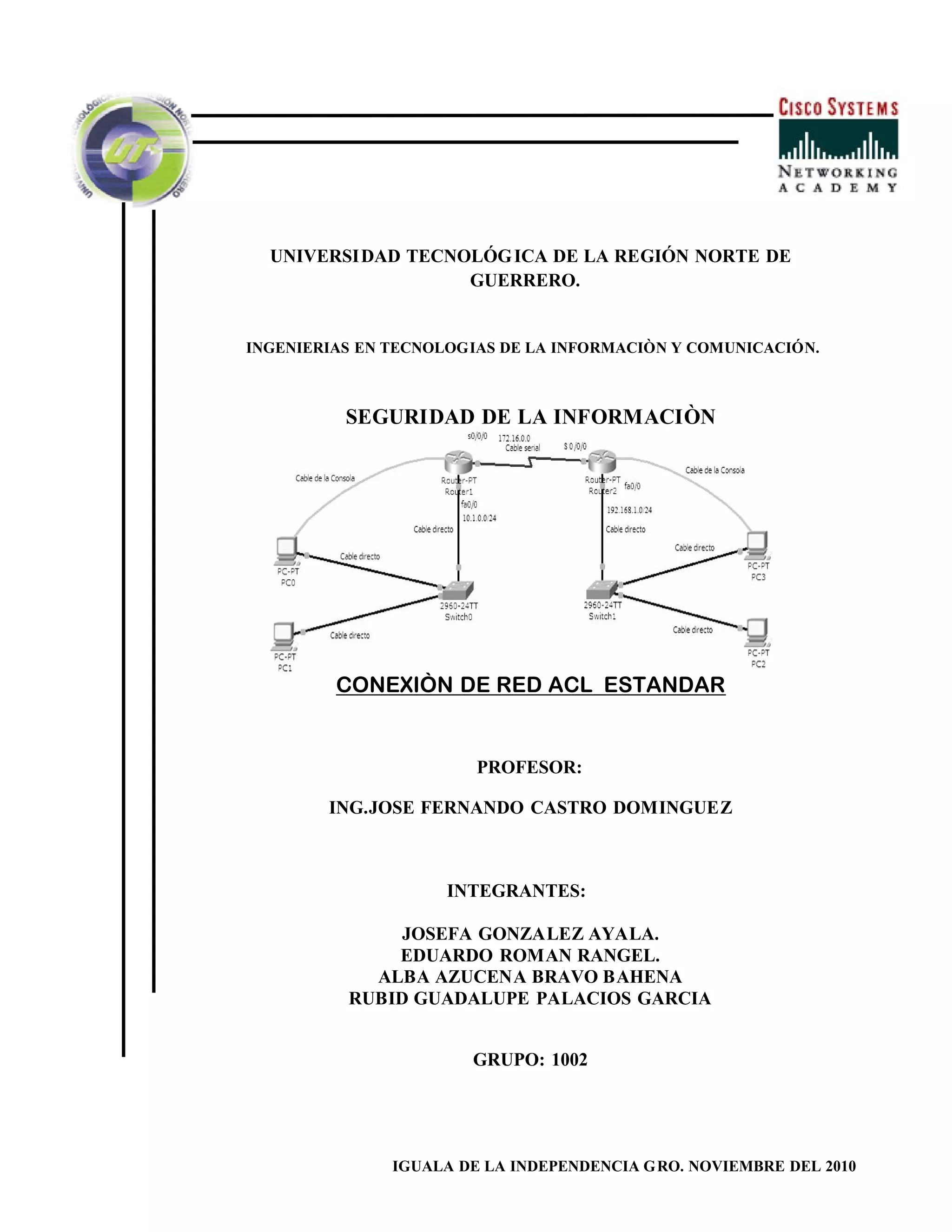

1. UNIVERSIDAD TECNOLÓGICA DE LA REGIÓN NORTE DE
GUERRERO.
INGENIERIAS EN TECNOLOGIAS DE LA INFORMACIÒN Y COMUNICACIÓN.
SEGURIDAD DE LA INFORMACIÒN
CONEXIÒN DE RED ACL ESTANDAR
PROFESOR:
ING.JOSE FERNANDO CASTRO DOMINGUEZ
INTEGRANTES:
JOSEFA GONZALEZ AYALA.
EDUARDO ROMAN RANGEL.
ALBA AZUCENA BRAVO BAHENA
RUBID GUADALUPE PALACIOS GARCIA
GRUPO: 1002
IGUALA DE LA INDEPENDENCIA GRO. NOVIEMBRE DEL 2010

2. CONEXIÓN DE RED, CONFIGURACIÓN DEL ROUTER Y LA ACL ESTANDAR
Diseño de la red
Configuración del Router, se inicia por la serial y la interface
Router A:
Router>enable //Accede a súper-usuario
Router#config t //Accede a la configuración global
Router(config)#hostname A //Cambia el nombre de Router a A
A(config)#int s0/0/0 //Accede al puerto serial 0
A(config-if)#ip address 172.16.1.1 255.255.255.252
A(config-if)#no shutdown //Se enciende el Puerto
A(config-if)#clock rate 64000
A(config-if)#exit
A(config)#
A(config)#int fa0/0 //Accede a la Interface 0
A(config-if)#ip address 10.1.0.1 255.255.255.0
A(config-if)#no shutdown //Se enciende el Puerto
A(config-if)#exit
A(config)# exit
A#
Para comprobar que la ip está configurada en los puertos escribir:
A#sh run

3. Y se muestra la configuración del Router A:
Building configuration...
Current configuration : 550 bytes
!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname A
!
boot-start-marker
boot-end-marker
!
enable secret 5 $1$yJBI$yqrAmywlGO6oS8HfXYaWM0
!
no network-clock-participate aim 0
no network-clock-participate aim 1
no aaa new-model
ip subnet-zero
!
!
ip cef
!
!
no ftp-server write-enable
!
!
!
!
interface FastEthernet0/0
ip address 10.1.0.1 255.255.255.0
duplex auto
speed auto
!
interface FastEthernet0/1
no ip address
shutdown
duplex auto
speed auto
!
interface Serial0/0/0
ip address 172.16.1.1 255.255.255.252
clockrate 64000
!
interface Serial0/0/1
no ip address
shutdown
clockrate 125000
!

4. router rip
network 10.0.0.0
network 172.16.0.0
!
ip classless
no ip http server
!
!
!
control-plane
!
!
line con 0
line aux 0
line vty 0 4
password cisco
login
!
scheduler allocate 20000 1000
!
end
A#
Ahora se configurará el protocolo RIP:
A#config t
A(config)#router rip
A(config-router)#network 10.0.0.0//Ip de la red Interna
A(config-router)#network 172.16.0.0//Ip de la red externa o la Internet
A(config-router)#end
Verificar el protocolo RIP:
A#sh ip protocols
A#
Cuando los puertos están configurados, se configura la ip de las computadoras:
Ø Abrir las conexiones de red.
Ø Ir a propiedades del icono de conexión del área loca
Ø Seleccionar Internet (TCP/IP)
Ø Presionar en propiedades
Ø Seleccionar Usar la siguiente dirección IP
Ø Aceptar

5. Esto se realiza en las computadoras que se desea la conexión.
ROUTER B:
Router>enable
Router#config t
Router(config)#hostname B
B(config)#int s0/0/0
B(config-if)#ip address 172.16.1.2 255.255.255.252
B(config-if)#no shutdown
B(config-if)#exit
B(config)#
B(config)#int fa0/0
B(config-if)#ip address 192.168.1.1 255.255.255.0
B(config-if)#no shutdown
B(config-if)#exit
B(config)#exit
B#
Para comprobar que la ip está configurada en los puertos escribir:
B#sh run
Y se muestra la configuración del Router B:
Building configuration...
Current configuration : 550 bytes
!
version 12.4
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname B
!
boot-start-marker
boot-end-marker
!
enable secret 5 $1$370a$9kc.VpmU.tX4vX.iXv6uv0
!
no aaa new-model
!
resource policy
!
ip subnet-zero
!
!
ip cef
!

6. !
!
!
!
!
interface FastEthernet0/0
ip address 192.168.1.1 255.255.255.0
ip access-group 2 in
duplex auto
speed auto
!
interface FastEthernet0/1
no ip address
shutdown
duplex auto
speed auto
!
interface Serial0/0/0
ip address 172.16.1.2 255.255.255.252
!
interface Serial0/0/1
no ip address
shutdown
clock rate 125000
!
router rip
network 172.16.0.0
network 192.168.1.0
!
ip classless
!
ip http server
!
access-list 2 deny 192.168.1.3
access-list 2 permit any
!
control-plane
!
!
line con 0
line aux 0
line vty 0 4
password cisco
login
!
scheduler allocate 20000 1000
!
end
B#

7. Ahora se configurará el protocolo RIP:
B#config t
B(config)#router rip
B(config-router)#network 192.168.1.0 //Ip de la red Interna
B(config-router)#network 172.16.0.0//Ip de la red externa o la internet
B(config-router)#end
B#
Verificar el protocolo RIP:
B#sh ip protocols
B#
Volver a configurar las ip s de las computadoras:
Ø Abrir las conexiones de red.
Ø Ir a propiedades del icono de conexión del área loca
Ø Seleccionar Internet (TCP/IP)
Ø Presionar en propiedades
Ø Seleccionar Usar la siguiente dirección IP
Ø Aceptar
CONFIGURACIÓN ACL DEL ROUTER A PARA EVITAR QUE LAS MAQUINAS
SE PUEDA COMUNICAR CON OTRAS
A#config t
A(config)#access-list 2 deny host y el numero ip de la computadora que desea denegar el
acceso.
A(config)#access-list 2 permit any //Se permite a cualquier PC o host entrar a la red
externa o el internet.
A(config)#int fa0/0 //Se acede a la Interface 0
A(config-if)#ip access-group 2 in //Se coloca la ACL a al Puerto
A(config-if)#exit
A(config)#exit
Nota: Para borrar la configuración del switch es start to config
