El documento describe diferentes tipos de errores en las mediciones eléctricas como errores gruesos causados por factores humanos, errores aleatorios debido a variaciones y errores sistemáticos causados por fallas de instrumentos. También define conceptos clave como exactitud, precisión, resolución, sensibilidad, error absoluto y error relativo para evaluar la calidad de las mediciones.

1. INSTITUTO TECNOLÓGICO DE CHETUMAL

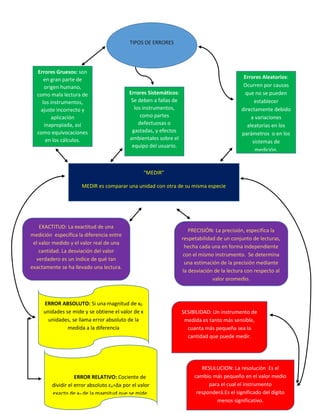

Trabajo: Mapa Conceptual
Materia: Mediciones Eléctrica
Carrera: Ing. Eléctrica
Fecha: 6/Septiembre/2014

2. TIPOS DE ERRORES
Errores Gruesos: son
en gran parte de
origen humano,
como mala lectura de
los instrumentos,
ajuste incorrecto y
aplicación
inapropiada, así
como equivocaciones
en los cálculos.
Errores Aleatorios:
Ocurren por causas
que no se pueden
establecer
directamente debido
a variaciones
aleatorias en los
parámetros o en los
sistemas de
medición.
Errores Sistemáticos:
Se deben a fallas de
los instrumentos,
como partes
defectuosas o
gastadas, y efectos
ambientales sobre el
equipo del usuario.
EXACTITUD: La exactitud de una
medición específica la diferencia entre
el valor medido y el valor real de una
cantidad. La desviación del valor
verdadero es un índice de qué tan
exactamente se ha llevado una lectura.
PRECISIÓN: La precisión, especifica la
respetabilidad de un conjunto de lecturas,
hecha cada una en forma independiente
con el mismo instrumento. Se determina
una estimación de la precisión mediante
la desviación de la lectura con respecto al
valor promedio.
RESULUCION: La resolución Es el
cambio más pequeño en el valor medio
para el cual el instrumento
responderá.Es el significado del dígito
menos significativo.
SESIBILIDAD: Un instrumento de
medida es tanto más sensible,
cuanta más pequeña sea la
cantidad que puede medir.
ERROR ABSOLUTO: Si una magnitud de x0
unidades se mide y se obtiene el valor de x
unidades, se llama error absoluto de la
medida a la diferencia
ERROR RELATIVO: Cociente de
dividir el error absoluto εa=Δx por el valor
exacto de x0 de la magnitud que se mide.
“MEDIR”
MEDIR es comparar una unidad con otra de su misma especie
