Un sistema eléctrico de potencia está compuesto por cuatro etapas: generación, transmisión, subtransmisión y distribución. La generación produce energía eléctrica en plantas como hidroeléctricas y térmicas. La transmisión transporta la energía a altas tensiones desde los centros de generación hasta los centros de consumo. La subtransmisión transporta la energía desde las subestaciones de transmisión hasta los centros de carga de las ciudades a menores tensiones. Finalmente, la distribución distribuye la energía a cada

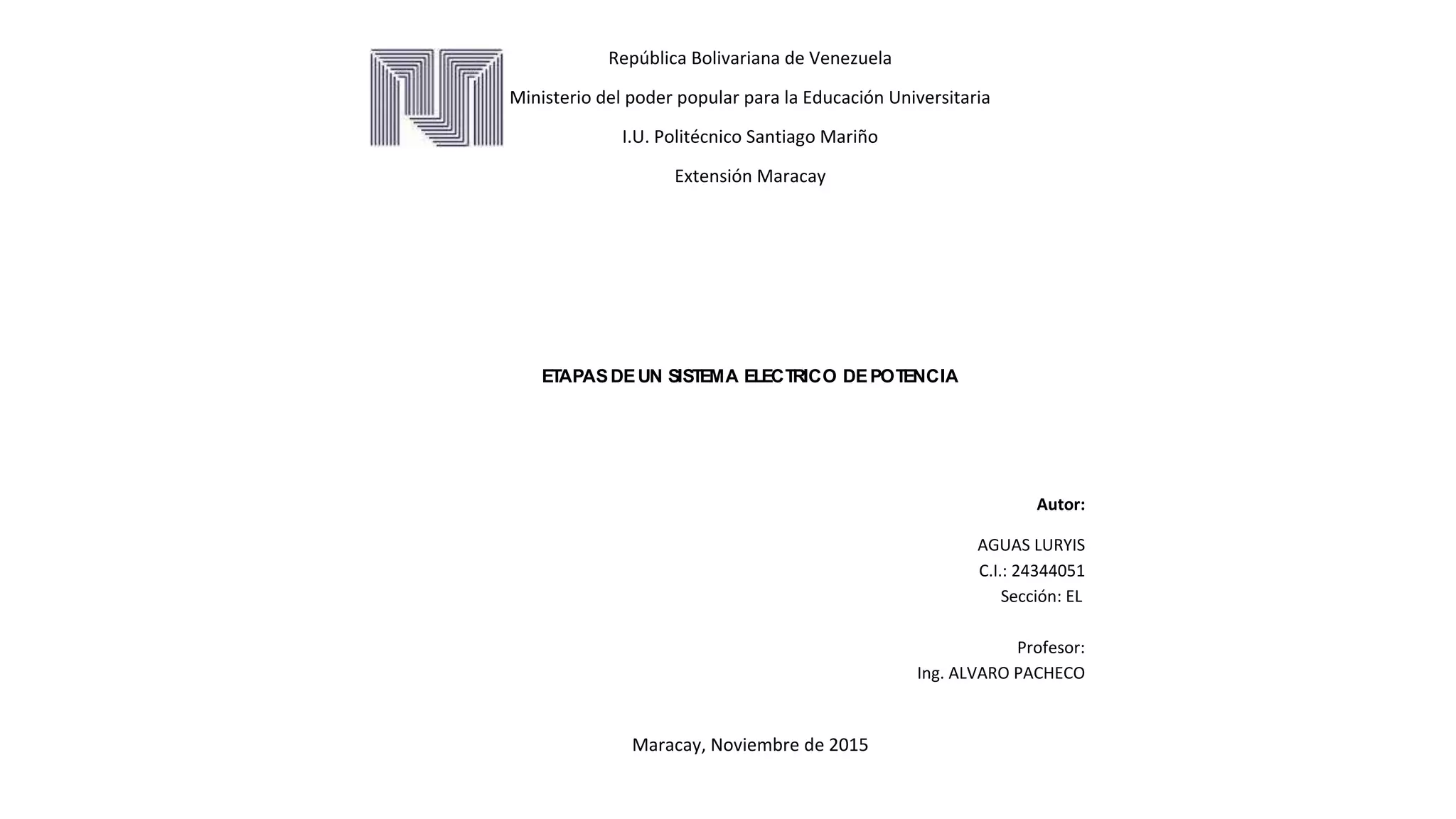

1. República Bolivariana de Venezuela
Ministerio del poder popular para la Educación Universitaria
I.U. Politécnico Santiago Mariño
Extensión Maracay
ETAPASDEUN SISTEMA ELECTRICO DEPOTENCIA
Autor:
AGUAS LURYIS
C.I.: 24344051
Sección: EL
Profesor:
Ing. ALVARO PACHECO
Maracay, Noviembre de 2015

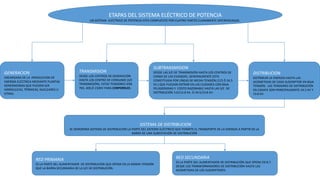

2. ETAPAS DEL SISTEMA ELÉCTRICO DE POTENCIA
UN SISTEMA ELÉCTRICO DE POTENCIA ESTA COMPUESTO POR CUATRO PARTES CLARAMENTE DIFERENCIADAS
GENERACION
ENCARGADA DE LA PRODUCCIÓN DE
ENERGÍA ELÉCTRICA MEDIANTE PLANTAS
GENERADORAS QUE PUEDEN SER
HIDRÁULICAS, TÉRMICAS, NUCLEARES U
OTRAS.
TRANSMISION
DESDE LOS CENTROS DE GENERACIÓN
HASTA LOS CENTRO DE CONSUMO (S/E
TRANSMISIÓN). ESTAS TENSIONES SON
765, 400,Ò 230KV PARA CORPORELEC.
DISTRIBUCION
DISTRIBUIR LA ENERGÍA HASTA LAS
ACOMETIDAS DE CADA SUSCRIPTOR EN BAJA
TENSIÓN. LAS TENSIONES DE DISTRIBUCIÓN
EN CADAFE SON PRINCIPALMENTE 34.5 KV Y
13.8 KV.
SUBTRANSMISION
DESDE LAS S/E DE TRANSMISIÓN HASTA LOS CENTROS DE
CARGA DE LAS CIUDADES. GENERALMENTE ESTA
CONSTITUIDA POR LÍNEAS DE MEDIA TENSIÓN (115 Ò 34.5
KV.) QUE PUEDAN ENTRAR EN LAS CIUDADES CON BAJA
PELIGROSIDAD Y COSTO RAZONABLE HASTA LAS S/E DE
DISTRIBUCIÓN 115/13.8 KV. Ò 34.5/13.8 KV.
SISTEMA DE DISTRIBUCION
SE DENOMINA SISTEMA DE DISTRIBUCIÓN LA PARTE DEL SISTEMA ELÉCTRICO QUE PERMITE EL TRANSPORTE DE LA ENERGÍA A PARTIR DE LA
BARRA DE UNA SUBESTACIÓN DE DISTRIBUCIÓN
RED PRIMARIA
ES LA PARTE DEL ALIMENTADOR DE DISTRIBUCIÓN QUE OPERA EN LA MISMA TENSIÓN
QUE LA BARRA SECUNDARIA DE LA S/E DE DISTRIBUCIÓN.
RED SECUNDARIA
ES LA PARTE DEL ALIMENTADOR DE DISTRIBUCIÓN QUE OPERA EN B.T.
DESDE LOS TRANSFORMADORES DE DISTRIBUCIÓN HASTA LAS
ACOMETIDAS DE LOS SUSCRIPTORES
