1. INSTRUMENTACION
ELECTRONICA
Kriss Melany Hernandez

2. Perturbación
 Este termino suele referirse a la
alteración de la tranquilidad, de la paz,
del orden o del desarrollo normal de algo
particular. En el campo de la electrónica
suele referirse a todas aquellas facciones
que pueden alterar la señal emanada o
recibida de algún componente, por lo
que pueden causar errores al momento
de la trasmisión de datos.

3. Ruido
 Es una sensación auditiva generalmente
desagradable. También se define como
todo lo molesto para el oído o, más
exactamente, como todo sonido no
deseado. En el campo electrónico se refiere
a todas aquellas señales, de origen
eléctrico, no deseadas y que están unidas a
la señal principal, de manera que la pueden
alterar produciendo efectos que pueden ser
más o menos perjudiciales.

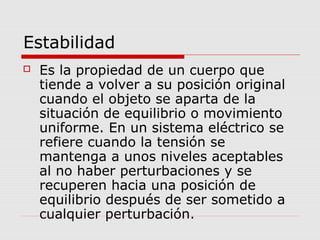

4. Estabilidad
 Es la propiedad de un cuerpo que
tiende a volver a su posición original
cuando el objeto se aparta de la
situación de equilibrio o movimiento
uniforme. En un sistema eléctrico se
refiere cuando la tensión se
mantenga a unos niveles aceptables
al no haber perturbaciones y se
recuperen hacia una posición de
equilibrio después de ser sometido a
cualquier perturbación.

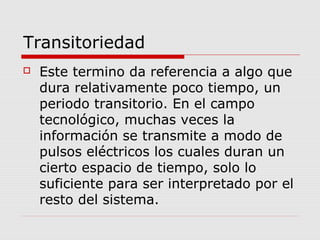

5. Transitoriedad
 Este termino da referencia a algo que
dura relativamente poco tiempo, un
periodo transitorio. En el campo
tecnológico, muchas veces la
información se transmite a modo de
pulsos eléctricos los cuales duran un
cierto espacio de tiempo, solo lo
suficiente para ser interpretado por el
resto del sistema.

6. Sensibilidad
 Para la biología, la sensibilidad es la
facultad de los seres vivos de percibir
estímulos, tanto internos como
externos, a través de los sentidos. En
electrónica hace referencia a la
capacidad que posee un equipo o
dispositivo de captar una mínima
magnitud en la señal de entrada para
producir una determinada magnitud
en la señal de salida.

7. Instrumento de medición
 Un instrumento de medición es un
dispositivo que se emplea para
comparar magnitudes físicas
mediante un proceso de medición.
Como unidades de medida se utilizan
objetos y sucesos previamente
establecidos como estándares o
patrones y de la medición se obtiene
un número que es la relación entre el
objeto de estudio y la unidad de
referencia.

8. Análogos
 El termino se refiere a las magnitudes
o valores que "varían con el tiempo
en forma continua" como la distancia
y la temperatura, y que podrían
variar muy lento o muy rápido. EN los
instrumentos son todos aquellos que
emplean mecanismos
electromecánicos para mostrar la
cantidad que se esta midiendo en una
escala continua.

9. Principio de funcionamiento:
 El mecanismo sensor más común que
se emplea en los amperímetros y
voltímetros de corriente continua, fue
desarrollado por D’Arsonval en 1881.
En el mecanismo de D’Arsonval una
bobina o alambre se fija a un eje que
gira en dos cojinetes de joya, en un
espacio entre un núcleo cilíndrico de
hierro suave y dos piezas polares
magnéticas

10. Digitales
 En contraposición a 'analógico' (continuo),
se refiere a la forma de representar la
información con valores numéricos
(discretos). En los instrumentos al ser
digitales sólo toman algunos valores de la
magnitud medida, que son traducidos por
un convertidor analógico-digital, que asigna
a cada valor de la magnitud un valor
binario, el cual es mostrado al técnico de
una forma numérica sencilla de interpretar.

11. Digitales
 El instrumento digital recibe la señal
análoga que está siendo medida, ésta
es sometida a amplificación y
posteriormente es digitalizada
mediante un circuito analógico- digital
(A/D), la señal digital se muestra en
una pantalla.

12. Análogos (Ventajas)
 Bajo Costo.
 ◦ En algunos casos no requieren de
energía de alimentación.
 ◦ No requieren gran sofisticación.
 ◦ Presentan con facilidad las variaciones
cualitativas de los parámetros para
visualizar rápidamente si el valor aumenta
o disminuye.
 ◦ Es sencillo adaptarlos a diferentes tipos
de escalas no lineales.

13. Análogos (desventajas)
 Tienen poca resolución, típicamente no
proporcionan más de 3 cifras.
 ◦ El error de paralaje limita la exactitud a
± 0.5% a plena escala en el mejor de los
casos.
 ◦ Las lecturas se presentan a errores graves
cuando el instrumento tiene varias escalas.
◦ La rapidez de lectura es baja, típicamente
1 lectura/ segundo.
 ◦ No pueden emplearse como parte de un
sistema de procesamiento de datos de tipo
digital.

14. Digitales (Ventajas)
 Tienen alta resolución alcanzando en
algunos casos más de 9 cifras en lecturas
de frecuencia y una exactitud de + 0.002%
en mediciones de voltajes.
 ◦ No están sujetos al error de paralaje.
 ◦ Pueden eliminar la posibilidad de errores
por confusión de escalas.
 ◦ Tienen una rapidez de lectura que puede
superar las 1000 lecturas por segundo.
 ◦ Puede entregar información digital para
procesamiento inmediato en computadora.

15. Digitales (Desventajas)
 El costo es elevado.
 ◦ Son complejos en su construcción.
 ◦ Las escalas no lineales son difíciles
de introducir.
 ◦ En todos los casos requieren de
fuente de alimentación
