El documento describe los diferentes tipos de memoria en una jerarquía, desde la memoria principal semiconductor hasta la memoria secundaria magnética y óptica. Explica que la memoria caché se usa para mejorar el rendimiento al almacenar datos recientemente accedidos de la memoria principal de forma más rápida. Detalla los elementos de diseño de la caché como el tamaño de bloque, algoritmos de sustitución y correspondencia directa o asociativa.

1. Capítulo IIIArquitectura de Computadores1Organización y Arquitectura de ComputadoresCAPÍTULO III“MEMORIA”ING. GREYSON PAUL ALBERCA PRIETO

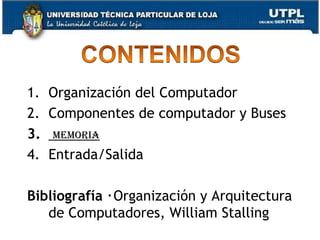

2. Organización del ComputadorComponentes de computador y BusesMEMORIAEntrada/SalidaBibliografía･Organización y Arquitectura de Computadores, William StallingCapítulo III2CONTENIDOS

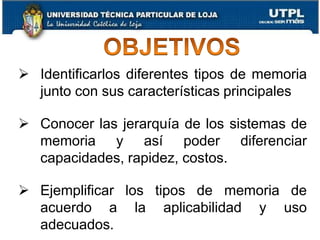

3. Capítulo IIIArquitectura de Computadores3OBJETIVOSIdentificarlos diferentes tipos de memoria junto con sus características principales

4. Conocer las jerarquía de los sistemas de memoria y así poder diferenciar capacidades, rapidez, costos.

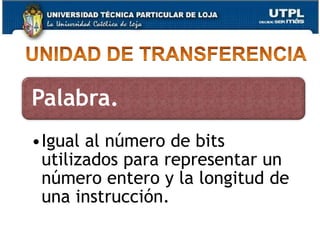

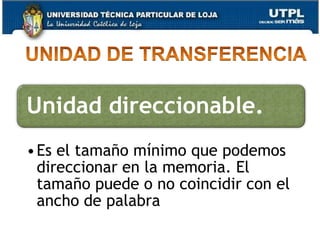

5. Ejemplificar los tipos de memoria de acuerdo a la aplicabilidad y uso adecuados.Capítulo IIIArquitectura de Computadores4UNIDAD DE TRANSFERENCIA

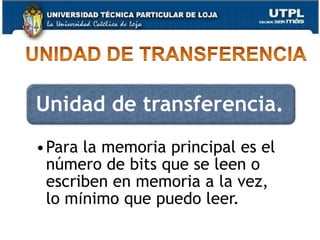

6. Capítulo IIIArquitectura de Computadores5UNIDAD DE TRANSFERENCIA

7. Capítulo IIIArquitectura de Computadores6UNIDAD DE TRANSFERENCIA

8. Capítulo IIIArquitectura de Computadores7MÉTODO DE ACCESOM. cache

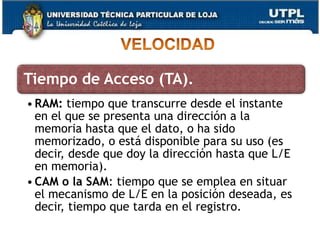

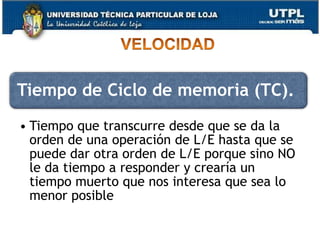

9. 8VELOCIDAD.

10. 9VELOCIDAD.

11. 10VELOCIDAD.

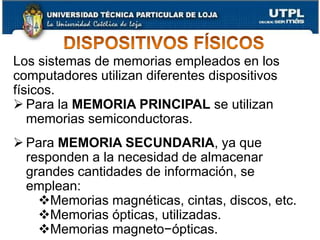

12. Capítulo III11DISPOSITIVOS FÍSICOSLos sistemas de memorias empleados en los computadores utilizan diferentes dispositivos físicos.Para la MEMORIA PRINCIPAL se utilizan memorias semiconductoras.

13. Para MEMORIA SECUNDARIA, ya que responden a la necesidad de almacenar grandes cantidades de información, se emplean:

14. Memorias magnéticas, cintas, discos, etc.

15. Memorias ópticas, utilizadas.

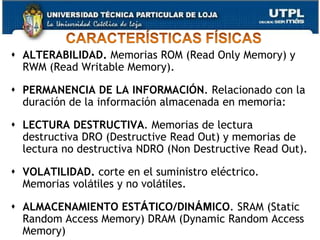

16. Memorias magneto−ópticas.ALTERABILIDAD. Memorias ROM (ReadOnlyMemory) y RWM (ReadWritableMemory).PERMANENCIA DE LA INFORMACIÓN. Relacionado con la duración de la información almacenada en memoria:LECTURA DESTRUCTIVA. Memorias de lectura destructiva DRO (DestructiveReadOut) y memorias de lectura no destructiva NDRO (Non DestructiveReadOut).VOLATILIDAD. corte en el suministro eléctrico. Memorias volátiles y no volátiles.ALMACENAMIENTO ESTÁTICO/DINÁMICO. SRAM (StaticRandom Access Memory) DRAM (DynamicRandom Access Memory)12CARACTERÍSTICAS FÍSICAS

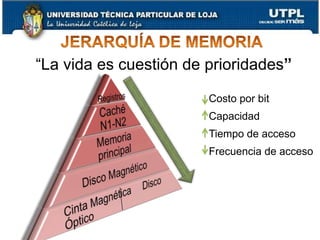

17. Capítulo IIIArquitectura de ComputadoresJERARQUÍA DE MEMORIA“La vida es cuestión de prioridades”Costo por bitCapacidadTiempo de accesoFrecuencia de acceso

18. Capítulo III14

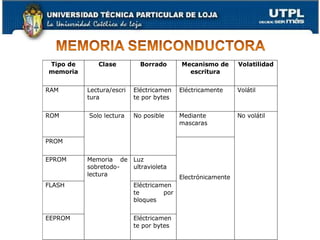

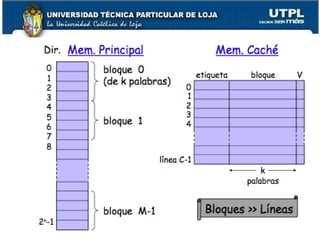

19. Capítulo IIIArquitectura de Computadores15MEMORIA SEMICONDUCTORA

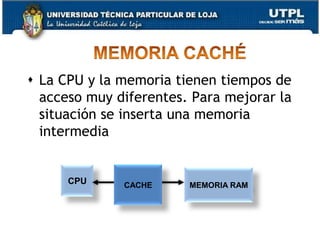

20. La CPU y la memoria tienen tiempos de acceso muy diferentes. Para mejorar la situación se inserta una memoria intermediaCapítulo IIIMEMORIA CACHÉCPUCACHEMEMORIA RAM

21. Capítulo IIIArquitectura de Computadores

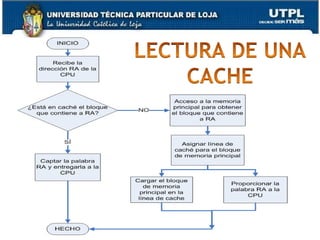

22. Capítulo IIIArquitectura de ComputadoresLECTURA DE UNA CACHE

23. Arquitectura de Computadores19

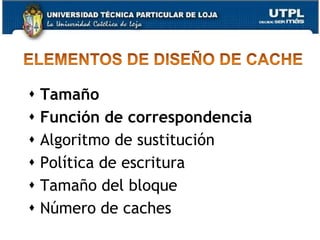

24. TamañoFunción de correspondenciaAlgoritmo de sustituciónPolítica de escrituraTamaño del bloqueNúmero de cachesCapítulo IIIArquitectura de Computadores20ELEMENTOS DE DISEÑO DE CACHE

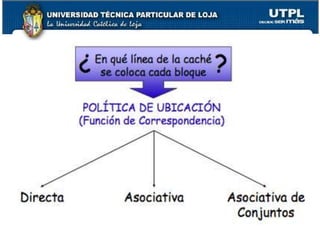

25. Capítulo IIIArquitectura de Computadores21

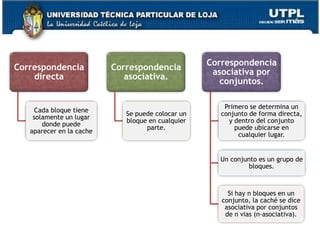

26. Capítulo IIIArquitectura de Computadores22Correspondencia directa

27. Cada bloque tiene solamente un lugar donde puedeaparecer en la cache.Correspondencia asociativa.

28. Se puede colocar un bloque en cualquier parte.

29. Correspondencia asociativa por conjuntos.

30. Primero se determina un conjunto de forma directa, ydentro del conjunto puede ubicarse en cualquier lugar.Un conjunto es un grupo de bloques.

31. Si hay n bloques en un conjunto, la caché se diceasociativa por conjuntos de n vias (n-asociativa).

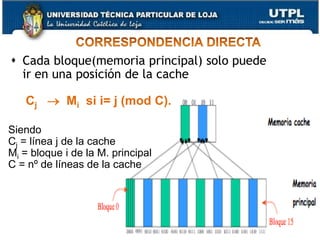

32. Cada bloque(memoria principal) solo puede ir en una posición de la cacheCapítulo IIICORRESPONDENCIA DIRECTACj Mi si i= j (mod C).Siendo Cj = línea j de la cacheMi = bloque i de la M. principalC = nº de líneas de la cache

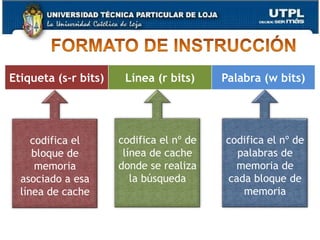

33. FORMATO DE INSTRUCCIÓNcodifica el nº de línea de cache donde se realiza la búsquedacodifica el nº de palabras de memoria de cada bloque de memoriacodifica el bloque de memoria asociado a esa línea de cache

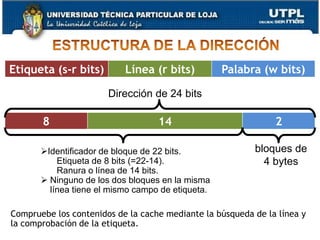

34. ESTRUCTURA DE LA DIRECCIÓNDirección de 24 bitsbloques de 4 bytesIdentificador de bloque de 22 bits.Etiqueta de 8 bits (=22-14).Ranura o línea de 14 bits.Ninguno de los dos bloques en la misma línea tiene el mismo campo de etiqueta.Compruebe los contenidos de la cache mediante la búsqueda de la línea y la comprobación de la etiqueta.

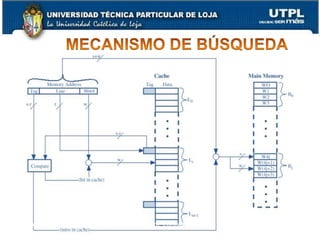

35. Capítulo IIIArquitectura de Computadores26MECANISMO DE BÚSQUEDA

36. Capítulo IIIArquitectura de Computadores27EJEMPLOPodemos ver un ejemplo con una memoria principal de 32 Kpalabras y una cache de 512 palabras con bloques de 8 palabras. El n°de bits de cada campo será:Analizando vemos que:M. Principal = 32 kpalabrasCache = 512 palabrasCada bloque = 8 palabras

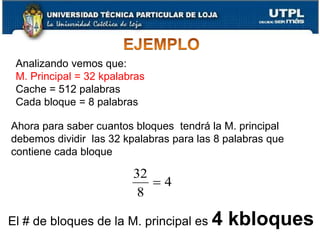

37. 28EJEMPLOAnalizando vemos que:M. Principal = 32 kpalabrasCache = 512 palabrasCada bloque = 8 palabrasAhora para saber cuantos bloques tendrá la M. principal debemos dividir las 32 kpalabras para las 8 palabras que contiene cada bloqueEl # de bloques de la M. principal es 4 kbloques

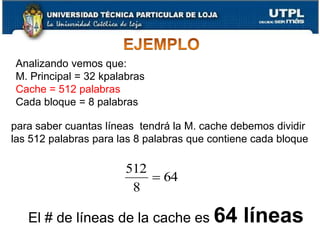

38. EJEMPLOAnalizando vemos que:M. Principal = 32 kpalabrasCache = 512 palabrasCada bloque = 8 palabraspara saber cuantas líneas tendrá la M. cache debemos dividir las 512 palabras para las 8 palabras que contiene cada bloqueEl # de líneas de la cache es 64 líneas

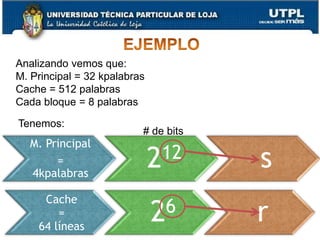

39. EJEMPLOAnalizando vemos que:M. Principal = 32 kpalabrasCache = 512 palabrasCada bloque = 8 palabrasTenemos:# de bits

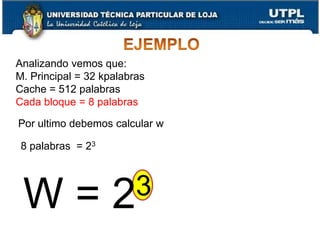

40. EJEMPLOAnalizando vemos que:M. Principal = 32 kpalabrasCache = 512 palabrasCada bloque = 8 palabrasPor ultimo debemos calcular w8 palabras = 23W = 23

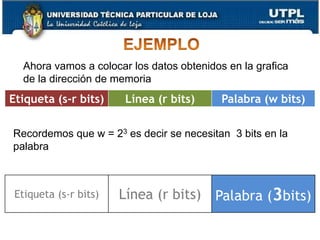

41. EJEMPLOAhora vamos a colocar los datos obtenidos en la grafica de la dirección de memoriaRecordemos que w = 23 es decir se necesitan 3 bits en la palabra

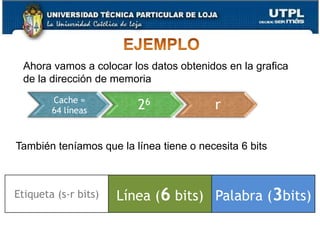

42. EJEMPLOAhora vamos a colocar los datos obtenidos en la grafica de la dirección de memoriaTambién teníamos que la línea tiene o necesita 6 bits

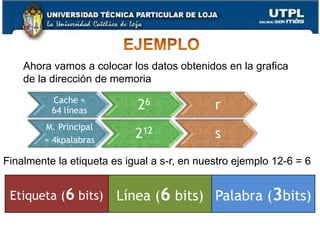

43. EJEMPLOAhora vamos a colocar los datos obtenidos en la grafica de la dirección de memoriaFinalmente la etiqueta es igual a s-r, en nuestro ejemplo 12-6 = 6

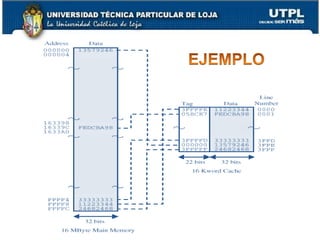

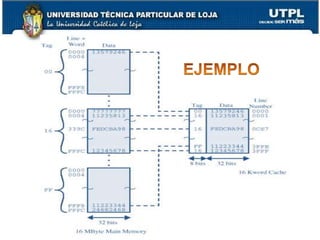

44. Capítulo IIIArquitectura de Computadores35EJEMPLO

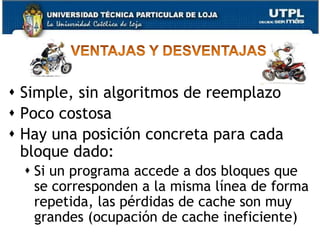

45. Simple, sin algoritmos de reemplazoPoco costosaHay una posición concreta para cada bloque dado:Si un programa accede a dos bloques que se corresponden a la misma línea de forma repetida, las pérdidas de cache son muy grandes (ocupación de cache ineficiente)36VENTAJAS Y DESVENTAJAS

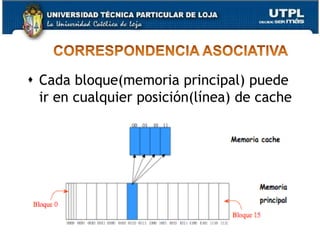

46. Cada bloque(memoria principal) puede ir en cualquier posición(línea) de cacheCapítulo IIIArquitectura de Computadores37CORRESPONDENCIA ASOCIATIVA

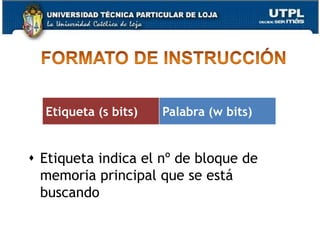

47. Etiqueta indica el nº de bloque de memoria principal que se está buscandoCapítulo IIIArquitectura de Computadores38FORMATO DE INSTRUCCIÓN

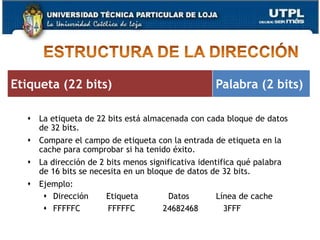

48. La etiqueta de 22 bits está almacenada con cada bloque de datos de 32 bits.Compare el campo de etiqueta con la entrada de etiqueta en la cache para comprobar si ha tenido éxito.La dirección de 2 bits menos significativa identifica qué palabra de 16 bits se necesita en un bloque de datos de 32 bits.Ejemplo:Dirección Etiqueta Datos Línea de cacheFFFFFC FFFFFC 24682468 3FFFCapítulo IIIESTRUCTURA DE LA DIRECCIÓN

49. Capítulo IIIArquitectura de Computadores40MECANISMO DE BÚSQUEDA

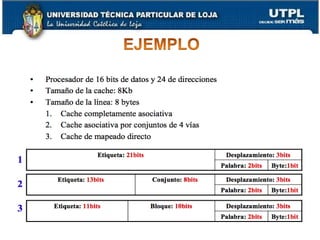

50. Capítulo IIIArquitectura de Computadores41EJEMPLO

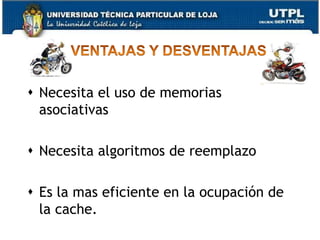

51. Necesita el uso de memorias asociativasNecesita algoritmos de reemplazoEs la mas eficiente en la ocupación de la cache.Capítulo IIIArquitectura de Computadores42VENTAJAS Y DESVENTAJAS

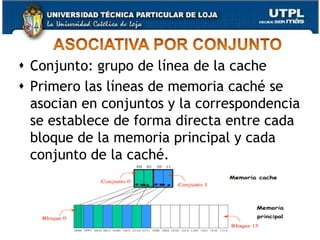

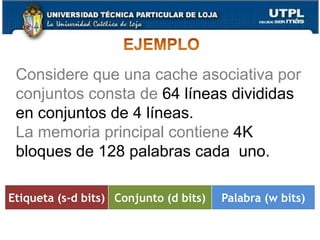

52. Conjunto: grupo de línea de la cachePrimero las líneas de memoria caché se asocian en conjuntos y la correspondencia se establece de forma directa entre cada bloque de la memoria principal y cada conjunto de la caché.Capítulo IIIArquitectura de Computadores43ASOCIATIVA POR CONJUNTO

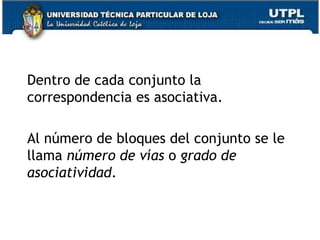

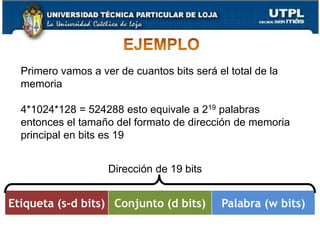

53. Dentro de cada conjunto la correspondencia es asociativa.Al número de bloques del conjunto se le llama número de vías o grado de asociatividad.Capítulo IIIArquitectura de Computadores44

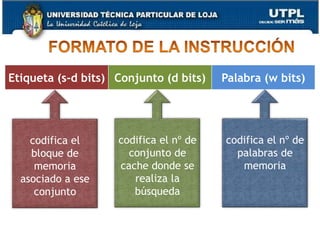

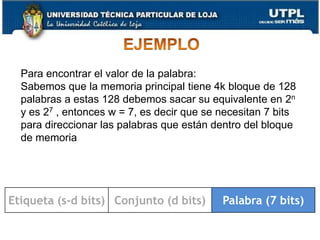

54. Capítulo IIIArquitectura de Computadores45FORMATO DE LA INSTRUCCIÓNcodifica el nº de conjunto de cache donde se realiza la búsquedacodifica el nº de palabras de memoriacodifica el bloque de memoria asociado a ese conjunto

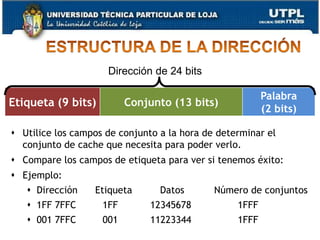

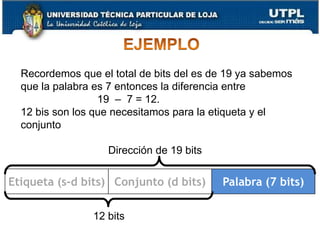

55. ESTRUCTURA DE LA DIRECCIÓNDirección de 24 bitsUtilice los campos de conjunto a la hora de determinar el conjunto de cache que necesita para poder verlo.Compare los campos de etiqueta para ver si tenemos éxito:Ejemplo:Dirección Etiqueta Datos Número de conjuntos1FF 7FFC 1FF 12345678 1FFF001 7FFC 001 11223344 1FFF

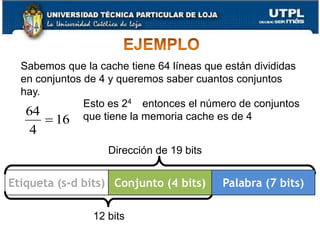

56. Capítulo IIIArquitectura de Computadores47MECANISMO DE BÚSQUEDA

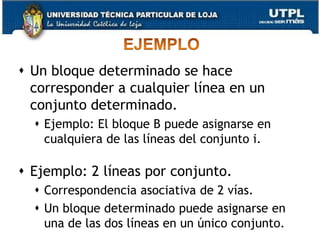

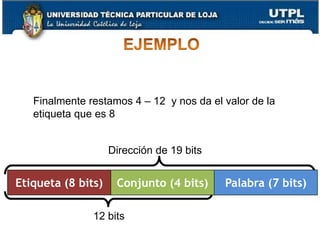

57. EJEMPLOUn bloque determinado se hace corresponder a cualquier línea en un conjunto determinado.Ejemplo: El bloque B puede asignarse en cualquiera de las líneas del conjunto i. Ejemplo: 2 líneas por conjunto.Correspondencia asociativa de 2 vías.Un bloque determinado puede asignarse en una de las dos líneas en un único conjunto.

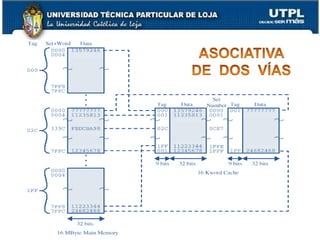

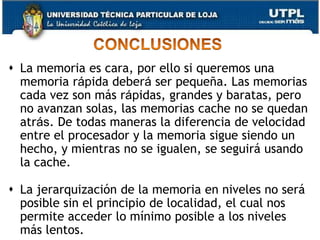

58. Capítulo IIIArquitectura de Computadores49ASOCIATIVA DE DOS VÍAS
