1. MUNICIPALIDAD PROVINCIAL DE ESPINAR
PIP N° 231566 “MEJORAMIENTO DEL SERVICIO DE SALUD DEL CENTRO DE SALUD DE YAURI CABECERA DE LA
MICRORED YAURI DEL DISTRITO DE ESPINAR, PROVINCIA DEESPINAR - CUSCO Página 1
MEMORIA DESCRIPTIVA ARQUITECTURA

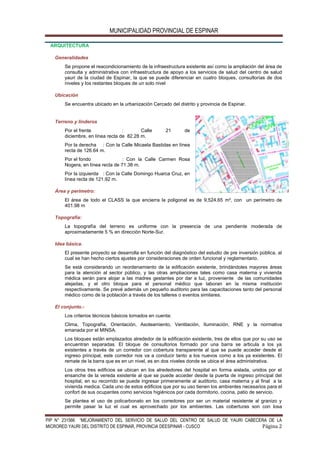

2. MUNICIPALIDAD PROVINCIAL DE ESPINAR
PIP N° 231566 “MEJORAMIENTO DEL SERVICIO DE SALUD DEL CENTRO DE SALUD DE YAURI CABECERA DE LA
MICRORED YAURI DEL DISTRITO DE ESPINAR, PROVINCIA DEESPINAR - CUSCO Página 2
ARQUITECTURA
Generalidades
Se propone el reacondicionamiento de la infraestructura existente así como la ampliación del área de
consulta y administrativa con infraestructura de apoyo a los servicios de salud del centro de salud
yauri de la ciudad de Espinar, la que se puede diferenciar en cuatro bloques, consultorías de dos
niveles y los restantes bloques de un solo nivel
Ubicación
Se encuentra ubicado en la urbanización Cercado del distrito y provincia de Espinar.
Terreno y linderos
Por el frente : Calle 21 de
diciembre, en línea recta de 82.28 m.
Por la derecha : Con la Calle Micaela Bastidas en línea
recta de 126.64 m.
Por el fondo : Con la Calle Carmen Rosa
Nogera, en línea recta de 71.38 m.
Por la izquierda : Con la Calle Domingo Huarca Cruz, en
línea recta de 121.92 m.
Área y perímetro:
El área de todo el CLASS la que encierra la poligonal es de 9,524.65 m², con un perímetro de
401.98 m
Topografía:
La topografía del terreno es uniforme con la presencia de una pendiente moderada de
aproximadamente 5 % en dirección Norte-Sur.
Idea básica.
El presente proyecto se desarrolla en función del diagnóstico del estudio de pre inversión pública, al
cual se han hecho ciertos ajustes por consideraciones de orden funcional y reglamentario.
Se está considerando un reordenamiento de la edificación existente, brindándoles mayores áreas
para la atención al sector público, y las otras ampliaciones tales como casa materna y vivienda
médica serán para alojar a las madres gestantes por dar a luz, proveniente de las comunidades
alejadas, y el otro bloque para el personal médico que laboran en la misma institución
respectivamente. Se prevé además un pequeño auditorio para las capacitaciones tanto del personal
médico como de la población a través de los talleres o eventos similares.
El conjunto.-
Los criterios técnicos básicos tomados en cuenta:
Clima, Topografía, Orientación, Asoleamiento, Ventilación, Iluminación, RNE y la normativa
emanada por el MINSA.
Los bloques están emplazados alrededor de la edificación existente, tres de ellos que por su uso se
encuentran separadas. El bloque de consultorios formado por una barra se articula a los ya
existentes a través de un corredor con cobertura transparente al que se puede acceder desde el
ingreso principal, este corredor nos va a conducir tanto a los nuevos como a los ya existentes. El
remate de la barra que es en un nivel, es en dos niveles donde se ubica el área administrativa.
Los otros tres edificios se ubican en los alrededores del hospital en forma aislada, unidos por el
ensanche de la vereda existente al que se puede acceder desde la puerta de ingreso principal del
hospital, en su recorrido se puede ingresar primeramente al auditorio, casa materna y al final a la
vivienda medica. Cada uno de estos edificios que por su uso tienen los ambientes necesarios para el
confort de sus ocupantes como servicios higiénicos por cada dormitorio, cocina, patio de servicio.
Se plantea el uso de policarbonato en los corredores por ser un material resistente al granizo y
permite pasar la luz el cual es aprovechado por los ambientes. Las coberturas son con losa

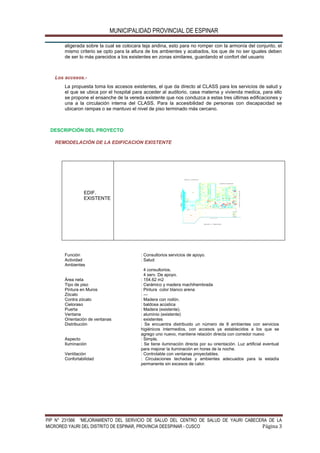

3. MUNICIPALIDAD PROVINCIAL DE ESPINAR
PIP N° 231566 “MEJORAMIENTO DEL SERVICIO DE SALUD DEL CENTRO DE SALUD DE YAURI CABECERA DE LA
MICRORED YAURI DEL DISTRITO DE ESPINAR, PROVINCIA DEESPINAR - CUSCO Página 3
aligerada sobre la cual se colocara teja andina, esto para no romper con la armonía del conjunto, el
mismo criterio se opto para la altura de los ambientes y acabados, los que de no ser iguales deben
de ser lo más parecidos a los existentes en zonas similares, guardando el confort del usuario
Los accesos.-
La propuesta toma los accesos existentes, el que da directo al CLASS para los servicios de salud y
el que se ubica por el hospital para acceder al auditorio, casa materna y vivienda medica, para ello
se propone el ensanche de la vereda existente que nos conduzca a estas tres últimas edificaciones y
una a la circulación interna del CLASS. Para la accesibilidad de personas con discapacidad se
ubicaron rampas o se mantuvo el nivel de piso terminado más cercano.
DESCRIPCIÓN DEL PROYECTO
REMODELACIÓN DE LA EDIFICACION EXISTENTE
EDIF.
EXISTENTE
Función : Consultorios servicios de apoyo.
Actividad : Salud
Ambientes
4 consultorios.
4 serv. De apoyo.
Área neta : 154.62 m2
Tipo de piso : Cerámico y madera machihembrada
Pintura en Muros : Pintura color blanco arena
Zócalo : ---
Contra zócalo : Madera con rodón.
Cieloraso : baldosa acústica
Puerta : Madera (existente).
Ventana : aluminio (existente)
Orientación de ventanas : existentes
Distribución : Se encuentra distribuido un número de 8 ambientes con servicios
higiénicos intermedios, con accesos ya establecidos a los que se
agrego uno nuevo, mantiene relación directa con corredor nuevo
Aspecto : Simple,
Iluminación : Se tiene iluminación directa por su orientación. Luz artificial eventual
para mejorar la iluminación en horas de la noche.
Ventilación : Controlable con ventanas proyectables.
Confortabilidad : Circulaciones techadas y ambientes adecuados para la estadía
permanente sin excesos de calor.

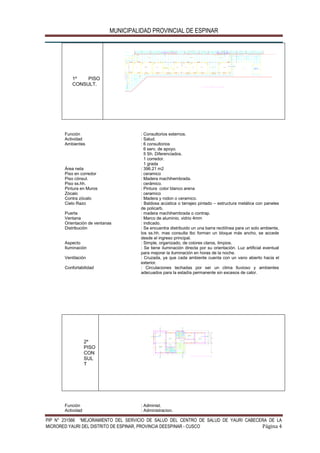

4. MUNICIPALIDAD PROVINCIAL DE ESPINAR
PIP N° 231566 “MEJORAMIENTO DEL SERVICIO DE SALUD DEL CENTRO DE SALUD DE YAURI CABECERA DE LA
MICRORED YAURI DEL DISTRITO DE ESPINAR, PROVINCIA DEESPINAR - CUSCO Página 4
1º PISO
CONSULT.
.1 5
3 .2 0
2 .2 0
A
1 .1 51 .6 0
.1 0
.1 0
1 .2 0
.1 0
.1 0
.1 0
1 .2 0
.1 0
.1 0
.1 0
1 .2 0
.1 0
.1 0
.1 0
1 .2 0
.1 0
P-2
M-1
V-1
V-1V-1V-1V-1V-1V-1V-1
V-1
V-1
V-3 V-3 V-3 V-6 V-3 V-3 V-3V-6
V-4
E S C . 1 /5 0
V-7
Z O C A L O h = 1 .4 0
C O N TR A Z O C A L O
S A N IT A R IO h = 1 .5 5
Función : Consultorios externos.
Actividad : Salud.
Ambientes : 6 consultorios
6 serv, de apoyo.
5 Sh. Diferenciados.
1 corredor.
1 grada
Área neta : 396.21 m2
Piso en corredor : ceramico
Piso cónsul.
Piso ss.hh.
: Madera machihembrada.
: cerámico.
Pintura en Muros : Pintura color blanco arena
Zócalo : ceramico
Contra zócalo : Madera y rodon o ceramico.
Cielo Razo : Baldosa acústica o tarrajeo pintado – estructura metálica con paneles
de policarb.
Puerta : madera machihembrada o contrap.
Ventana : Marco de aluminio, vidrio 4mm
Orientación de ventanas : indicado.
Distribución : Se encuentra distribuido un una barra rectilínea para un solo ambiente,
los ss.hh. mas consulta tbc forman un bloque más ancho, se accede
desde el ingreso principal.
Aspecto : Simple, organizado, de colores claros, limpios.
Iluminación : Se tiene iluminación directa por su orientación. Luz artificial eventual
para mejorar la iluminación en horas de la noche.
Ventilación : Cruzada, ya que cada ambiente cuenta con un vano abierto hacia el
exterior.
Confortabilidad : Circulaciones techadas por ser un clima lluvioso y ambientes
adecuados para la estadía permanente sin excesos de calor.
2º
PISO
CON
SUL
T
4 .5 0
.1 5
4 .3 5
.1 5
.4 5
.1 5
.4 5
.1 5
.8 0
.6 0
1 .3 0
.1 5
2 .7 5
3 .2 5
2 .7 5
.1 5
3 .1 0
1 .0 0
1 .8 0
3 .0 0
2 .2 5
.1 5
4 .2 0
3 .1 0
.2 0
N .P .T .+ 3 .3 0
N .P .T .+ 3 .3 0
N .P .T .+ 3 .3 0
P IS O C E R A M IC O 3 0 x3 0
N .P .T .+ 3 .3 0
N .P .T .+ 3 .3 0
P IS O C E R A M IC O 3 0 x3 0
N .P .T .+ 3 .3 0
P IS O C E R . 3 0 x3 0
N .P .T .+ 3 .3 0
P IS O C E R . 3 0 x3 0
N .P .T .+ 3 .3 0
P IS O C E R . 3 0 x3 0
N .P .T .+ 3 .3 0
P-2
P-1
P-1
P-1
P-5P-5
V-1V-1V-1
V-1
V-1V-1
V-1
V-1
V-2
V-2
V-3V-3
V-3V-3
E S C . 1 /5 0
P-1
P-5
3 .2 0
2 .9 0
1 .3 0 1 .5 5
1 .5 0
Función : Administ.
Actividad : Administracion.

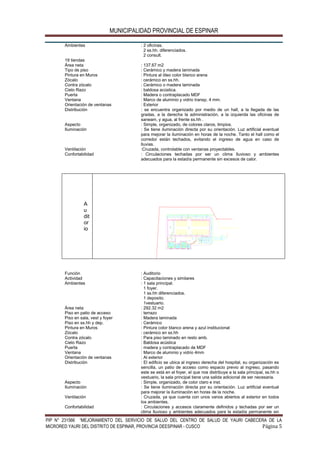

5. MUNICIPALIDAD PROVINCIAL DE ESPINAR
PIP N° 231566 “MEJORAMIENTO DEL SERVICIO DE SALUD DEL CENTRO DE SALUD DE YAURI CABECERA DE LA
MICRORED YAURI DEL DISTRITO DE ESPINAR, PROVINCIA DEESPINAR - CUSCO Página 5
Ambientes : 2 oficinas.
2 ss.hh. diferenciados.
2 consult.
19 tiendas
Área neta : 137.67 m2
Tipo de piso : Cerámico y madera laminada
Pintura en Muros : Pintura al óleo color blanco arena
Zócalo : cerámico en ss.hh.
Contra zócalo : Cerámico o madera laminada
Cielo Razo : baldosa acústica.
Puerta : Madera o contraplacado MDF
Ventana : Marco de aluminio y vidrio transp. 4 mm.
Orientación de ventanas : Exterior
Distribución : se encuentra organizado por medio de un hall, a la llegada de las
gradas, a la derecha la administración, a la izquierda las oficinas de
saneam, y agua, al frente ss.hh .
Aspecto : Simple, organizado, de colores claros, limpios.
Iluminación : Se tiene iluminación directa por su orientación. Luz artificial eventual
para mejorar la iluminación en horas de la noche. Tanto el hall como el
corredor están techados, evitando el ingreso de agua en caso de
lluvias.
Ventilación :Cruzada, controlable con ventanas proyectables.
Confortabilidad : Circulaciones techadas por ser un clima lluvioso y ambientes
adecuados para la estadía permanente sin excesos de calor.
A
u
dit
or
io
N.P.T.+0.15
P-6
P-4P-4
P-4
P-4
P-2
P-6
P-6
V-8
V-8
V-8
V-8
V-5
V-9
V-10
V-11
V-11
V-11
V-11
V-11
V-11
V-11
V-11
V-11
V-11
V-11
PUERTAYSEPARADOR
ENMELAMINAY
ALUMINIO
PUERTAYSEPARADOR
ENMELAMINAY
ALUMINIO
PROYECCIONDEVOLADO
PROYECCIONDEVOLADOPROYECCIONDEVOLADO
PROYECCIONDETRAGALUCES
PROYECCIONDETRAGALUCES
PROYECCIONDETRAGALUCES
PROYECCIONDETECHO
PISOTERRAZO
N.P.T.+0.00
N.P.T.+0.00
N.P.T.+0.00
4 5 °0 '0 "
PISOTERRAZO
.6 0
Función : Auditorio
Actividad : Capacitaciones y similares
Ambientes : 1 sala principal.
1 foyer.
1 ss.hh diferenciados.
1 deposito.
1vestuario.
Área neta : 292.32 m2
Piso en patio de acceso : terrazo
Piso en sala, vest y foyer
Piso en ss.hh y dep.
: Madera laminada
: Cerámico
Pintura en Muros : Pintura color blanco arena y azul institucional
Zócalo : cerámico en ss.hh
Contra zócalo : Para piso laminado en resto amb.
Cielo Razo : Baldosa acústica
Puerta : madera y contraplacado de MDF
Ventana : Marco de aluminio y vidrio 4mm
Orientación de ventanas : Al exterior
Distribución : El edificio se ubica al ingreso derecha del hospital, su organización es
sencilla, un patio de acceso como espacio previo al ingreso, pasando
este se está en el foyer, el que nos distribuye a la sala principal, ss.hh o
vestuario, la sala principal tiene una salida adicional de ser necesaria.
Aspecto : Simple, organizado, de color claro e inst.
Iluminación : Se tiene iluminación directa por su orientación. Luz artificial eventual
para mejorar la iluminación en horas de la noche.
Ventilación : Cruzada, ya que cuenta con unos vanos abiertos al exterior en todos
los ambientes.
Confortabilidad : Circulaciones y accesos claramente definidos y techadas por ser un
clima lluvioso y ambientes adecuados para la estadía permanente sin

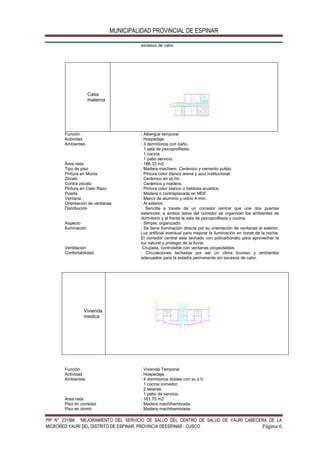

6. MUNICIPALIDAD PROVINCIAL DE ESPINAR
PIP N° 231566 “MEJORAMIENTO DEL SERVICIO DE SALUD DEL CENTRO DE SALUD DE YAURI CABECERA DE LA
MICRORED YAURI DEL DISTRITO DE ESPINAR, PROVINCIA DEESPINAR - CUSCO Página 6
excesos de calor.
Función : Albergue temporal
Actividad : Hospedaje
Ambientes : 3 dormitorios con baño.
1 sala de psicoprofilaxis.
1 cocina.
1 patio servicio.
Área neta : 186.33 m2
Tipo de piso : Madera machiem. Cerámico y cemento pulido
Pintura en Muros : Pintura color blanco arena y azul institucional.
Zócalo : Cerámico en ss.hh.
Contra zócalo : Cerámico y madera.
Pintura en Cielo Razo : Pintura color blanco o baldosa acústica.
Puerta : Madera o contraplacada en MDF.
Ventana : Marco de aluminio y vidrio 4 mm.
Orientación de ventanas : Al exterior.
Distribución : Sencilla a través de un corredor central que une dos puertas
exteriores, a ambos lados del corredor se organizan los ambientes de
dormitorio y al frente la sala de psicoprofilaxis y cocina.
Aspecto : Simple, organizado.
Iluminación : Se tiene iluminación directa por su orientación de ventanas al exterior.
Luz artificial eventual para mejorar la iluminación en horas de la noche.
El corredor central esta techado con policarbonato para aprovechar la
luz natural y proteger de la lluvia.
Ventilación :Cruzada, controlable con ventanas proyectables.
Confortabilidad : Circulaciones techadas por ser un clima lluvioso y ambientes
adecuados para la estadía permanente sin excesos de calor.
Vivienda
medica
DORM ITORIO 1
N .P.T.+ 0 .1 5
PIS O M A D ER A M A C H IEM B RA D A
DORM ITORIO 2
N .P.T.+ 0 .1 5
PIS O M A D ER A M A C H IEM B RA D A
DORM ITORIO 3
N .P.T.+ 0 .1 5
PIS O M A D ER A M A C H IEM B RA D A
COCINA COM EDOR
N .P.T.+ 0 .1 5
PIS O C ERA M IC O 3 0 x 3 0
S.H. S.H. S.H. S.H.
ESTARESTAR
CORREDOR CORREDOR
LAVANDERIA
N .P.T.+ 0 .0 0
PIS O C EM . PU L ID O
.6 0 .6 0 .6 0
.8 0
.8 0
1
.9 0
.8 0
1 .1 0
.1 5
1 .0 0
.1 0
.9 0
.8 0
1 .1 0
.1 5
.6 0
.1 5
4 .5 5
1 .2 0
.1 3.1 5
1 .1 0
.8 0
.9 0
1 .9 4
1 .0 0
.9 2
P-8P-8 P-8P-8
P-9P-9P-9
P-10
V-12 V-12 V-12V-12 V-12V-12
V-12
V-12
V-12
V-12
V-12
V-12
V-12
V-5V-5 V-5 V-5
V-13PIS O C ERA M IC O 3 0 x 3 0PIS O C ERA M IC O 3 0 x 3 0 PIS O C ERA M IC O 3 0 x 3 0 PIS O C ERA M IC O 3 0 x 3 0
L A V A R O PA A M A Z O N A S
(d e Tre b o l)
Función : Vivienda Temporal
Actividad : Hospedaje
Ambientes : 4 dormitorios dobles con su s.h.
1 cocina comedor.
2 estares.
1 patio de servicio.
Área neta : 161.70 m2
Piso en corredor : Madera machihembrada.
Piso en dormt. : Madera machihembrada.
Casa
materna
SALA DE PSICOPRO FILAXIS
N .P .T .+ 0 .1 5
P IS O M A D E RA M A C HIEM B RA D A
COCINA COM EDOR
N .P .T .+ 0 .1 5
P IS O C E RA M IC O 3 0 x 3 0 A N TID .
CORREDOR
N .P .T .+ 0 .1 5
M EJO RADA
N .P .T .+ 0 .1 5
P IS O C E M . P U L ID O
DORMITO RIO 2
N .P .T .+ 0 .1 5
P IS O M A D E RA M A C HIEM B RA D A
PATIO
N .P .T .+ 0 .0 5
P IS O C E M E N T O PU L ID O
COCINA
LAVA NDE RIA
DORMITO RIO 1
N .P .T .+ 0 .1 5
P IS O M A D E RA M A C HIEM B RA D A DORMITO RIO 3
N .P .T .+ 0 .1 5
P IS O M A D E RA M A C HIEM B RA D A
S.H.
.2 5
C
.6 0
.1 5
.8 0 .8 0 1 .8 5 1 .0 0 2 .4 0 .8 0 .6 5
.4 0.8 0.5 0.8 0.6 5
3 .1 5
2 .2 0
.4 5 .6 0 .4 5
2 .2 0
2 .2 0
1 .5 0
2 .3 5
.1 5
.8 0
1 .5 51 .5 5
.8 0
2 .6 5
2 .5 0
.8 0
1 .5 0
P RO Y E C C IO N D E T EC HO
P RO Y E C C IO N D E T EC HO P RO Y E C C IO N D E T EC HO
P RO Y E C C IO N D E T EC HO
PROYECCIONDETECHO
PROYECCIONDETECHO
PROYECCIONDETECHO
PROYECCIONDEVIGASMADERA
P IS O C E RA M IC O 3 0 x3 0
S.H.
P IS O C E RA M IC O 3 0 x3 0
S.H.
P IS O C E RA M IC O 3 0 x3 0
N .P .T .+ 0 .1 5
P IS O C E RA M IC O 3 0 x 3 0 A N TID .
1 .0 0
1 .0 0
1 .5 0
.1 8
C A M IN ER IA E N B L O Q U ES
D E C O N C RETO
P-7
P-9
P-7
P-9 P-9
P-9
P-9
P-10'
P-8P-8
P-8
V-12 V-12 V-12 V-12 V-14 V-14V-14
V-14V-14
V-12V-12
V-12V-12V-12 V-12V-12V-12
V-5V-5
V-5
P IS O C E RA M IC O 3 0 x 3 0 A N TID .
(V e r a n e xo )
L A V A R O P A A M A Z O N A S
(d e T re b o l)
N .P .T .+ - 0 .0 0

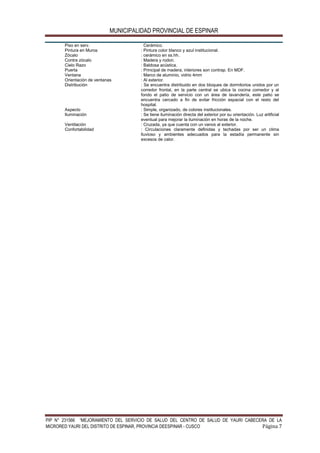

7. MUNICIPALIDAD PROVINCIAL DE ESPINAR
PIP N° 231566 “MEJORAMIENTO DEL SERVICIO DE SALUD DEL CENTRO DE SALUD DE YAURI CABECERA DE LA
MICRORED YAURI DEL DISTRITO DE ESPINAR, PROVINCIA DEESPINAR - CUSCO Página 7
Piso en serv. Cerámico.
Pintura en Muros : Pintura color blanco y azul institucional.
Zócalo : cerámico en ss.hh.
Contra zócalo : Madera y rodon.
Cielo Razo : Baldosa acústica.
Puerta : Principal de madera, interiores son contrap. En MDF.
Ventana : Marco de aluminio, vidrio 4mm
Orientación de ventanas : Al exterior.
Distribución : Se encuentra distribuido en dos bloques de dormitorios unidos por un
corredor frontal, en la parte central se ubica la cocina comedor y al
fondo el patio de servicio con un área de lavandería, este patio se
encuentra cercado a fin de evitar fricción espacial con el resto del
hospital.
Aspecto : Simple, organizado, de colores institucionales.
Iluminación : Se tiene iluminación directa del exterior por su orientación. Luz artificial
eventual para mejorar la iluminación en horas de la noche.
Ventilación : Cruzada, ya que cuenta con un vanos al exterior.
Confortabilidad : Circulaciones claramente definidas y techadas por ser un clima
lluvioso y ambientes adecuados para la estadía permanente sin
excesos de calor.
