Microcontrolador
1.
2.
3. DEFINICIÓN:
Circuito integrado programable, capaz de ejecutar las
órdenes grabadas en su memoria. Está compuesto de
varios bloques funcionales, los cuales cumplen una tarea
específica
Incluye en su interior las
tres principales unidades
funcionales de
una computadora: unidad
central de procesamiento,
memoria y periféricos de
entrada y salida.

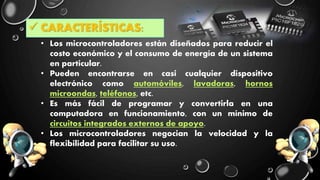

4. CARACTERÍSTICAS:
• Los microcontroladores están diseñados para reducir el
costo económico y el consumo de energía de un sistema
en particular.
• Pueden encontrarse en casi cualquier dispositivo
electrónico como automóviles, lavadoras, hornos
microondas, teléfonos, etc.
• Es más fácil de programar y convertirla en una
computadora en funcionamiento, con un mínimo de
circuitos integrados externos de apoyo.
• Los microcontroladores negocian la velocidad y la
flexibilidad para facilitar su uso.
5. ARQUITECTURAS:
Utiliza el mismo dispositivo de
almacenamiento tanto para las
instrucciones como para los datos,
siendo la que se utiliza en un
ordenador personal porque
permite ahorrar una buena
cantidad de líneas de E/S, que son
bastante costosas.
Es por excelencia la utilizada en
supercomputadoras, en los
microcontroladores, y sistemas
integrados en general. En este
caso, además de la memoria, el
procesador tiene los buses
segregados, de modo que cada
tipo de memoria tiene un bus de
datos, uno de direcciones y uno
de control.
6. • Registros: espacio de memoria muy reducido.
• Unidad de control: en ella recae la lógica necesaria para la
decodificación y ejecución de las instrucciones.
ELEMENTOS DEL MICROCONTROLADOR:
• Unidad aritmético-lógica (ALU):Aquí
es donde se realizan las sumas, restas,
y operaciones lógicas típicas del
álgebra de Boole.
• Buses: medio de comunicación que
utilizan los diferentes componentes del
procesador.
• Conjunto de instrucciones: determina
lo que puede hacer el procesador.
7. MEMORIA:
En los microcontroladores la memoria no es abundante,
aquí no encontrará Gigabytes de memoria como en las
computadoras personales. Típicamente la memoria de
programas no excederá de 16 K-localizaciones de
memoria no volátil (flash o eprom) para contener los
programas.
8. INTERRUPCIONES:
Las interrupciones son esencialmente llamadas a subrutina generadas
por los dispositivos físicos, al contrario de las subrutinas normales de
un programa en ejecución. Como el salto de subrutina no es parte del
hilo o secuencia de ejecución programada, el controlador guarda el
estado del procesador en la pila de memoria y entra a ejecutar un
código especial llamado "manejador de interrupciones" que atiende al
periférico específico que generó la interrupción.
