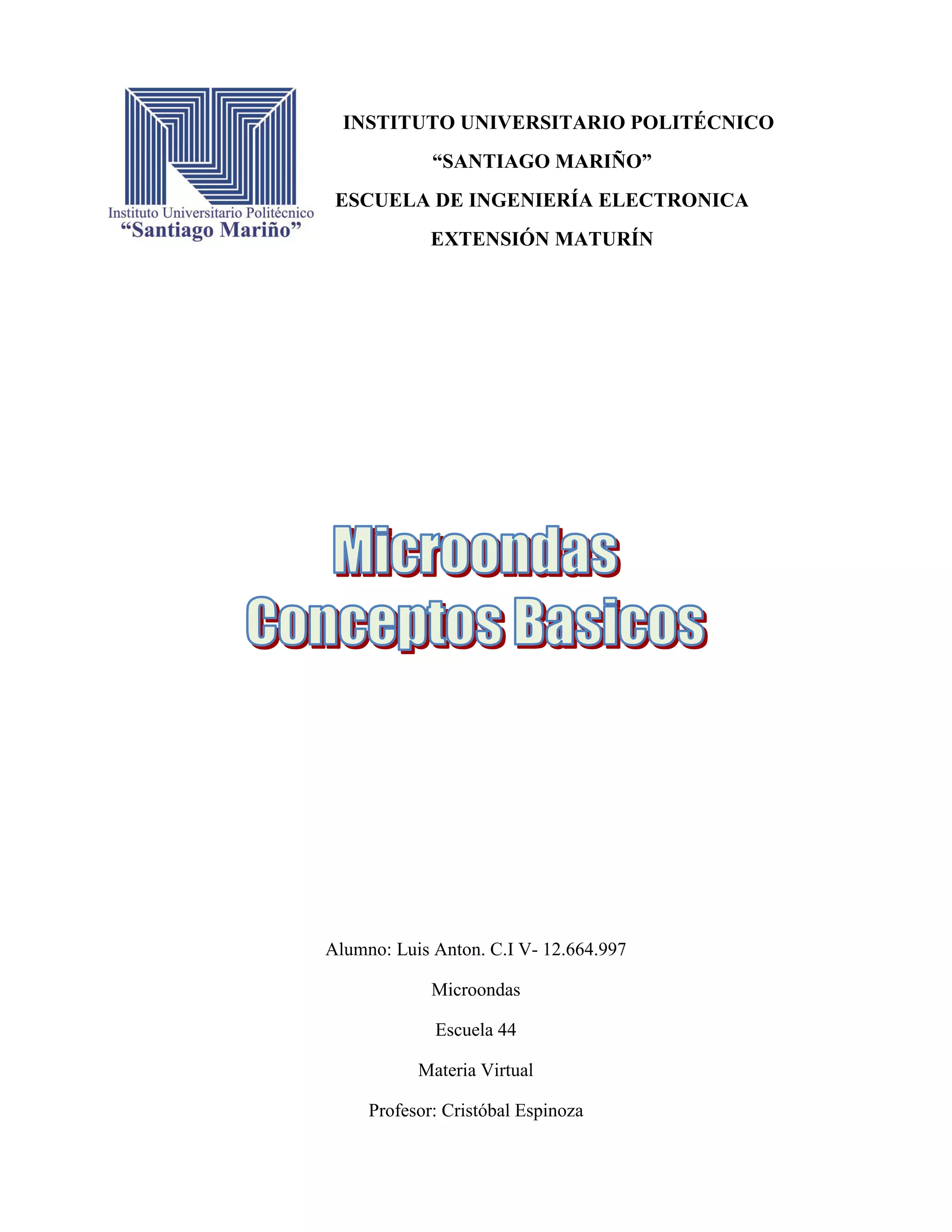

INSTITUTO UNIVERSITARIO POLITÉCNICO
“SANTIAGO MARIÑO”
ESCUELA DE INGENIERÍA ELECTRONICA
EXTENSIÓN MATURÍN
Alumno: Luis Anton. C.I V- 12.664.997
Microondas
Escuela 44
Materia Virtual
Profesor: Cristóbal Espinoza
Introducción
En las comunicaciones, las líneas de transmisión llevan señales telefónicas, datos de
computadoras en LAN, señales de televisión en sistemas de Televisión por cable y señales
de un transmisor a una antena o de una antena a un receptor. Las líneas de transmisión son
enlaces importantes en cualquier sistema.
En el presente trabajo definimos brevemente los conceptos básicos de líneas de
transmisión, sus secciones elementales en el cableado, diferencia de potencial entres los
conductores su propagación de ondas electromagnéticas e ilustramos el espectro de
frecuencias y longitud de ondas utilizadas para cada área.
Líneas de Transmisión Ideal
Una Línea de Transmisión es una estructura material de geometría uniforme
utilizada para transportar eficientemente la energía de radiofrecuencia desde un punto a
otro; como puede ser de un equipo de transmisión a otro, de un transmisor a la antena, entre
otras aplicaciones. Un parámetro que la define comúnmente es su impedancia
característica, siendo los valores más comunes 50 y 75 ohmios cuando nos referimos a un
tipo particular de líneas de transmisión conocidos, en este caso, como cables coaxiales. Un
ejemplo típico de 75 ohmios es el cable RG-6 el cual es usado para la acometida del
servicio de televisión por cable residencial.
En adelante utilizaremos la denominación de Líneas de Transmisión exclusivamente
para aquellos medios de transmisión con soporte físico, susceptibles de guiar ondas
electromagnéticas en modo TEM (modo transversal electromagnético). Un modo TEM se
caracteriza por el hecho de que tanto el campo eléctrico, como el campo magnético que
forman la onda son perpendiculares a la dirección en que se propaga la energía; sin existir,
por tanto componente de los campos en la dirección axial (dirección en que se propaga la
energía).
Para que existan propagación energética en modo TEM, es necesario que existan al
menos dos conductores eléctricos y un medio dieléctrico entre ambos (que puede incluso
ser aire o vacío). Ejemplos de líneas de transmisión son el cable bifilar, el cable coaxial, y
líneas planares tales como la stripline, la microstrip.
Cuando el modo de propagación es TEM, se pueden definir, sin ambigüedad,
tensiones y corrientes, y el análisis electromagnético de la estructura (estudio de campos)
no se hace imprescindible, siendo posible una representación circuital con parámetros
distribuidos.
Así podemos decir que el modelo circuital equivalente de un tramo de línea de
transmisión ideal de longitud infinitesimal dz está compuesto por una bobina serie que
representa la autoinducción L de la línea de transmisión por unidad de longitud (medida en
H/m), y un condensador en paralelo para modelar la capacidad por unidad de longitud C de
dimensiones F/m. Fig. 1
Fig. 1
Secciones Elementales
Una sección elemental de cable consta normalmente de varios largos de fabricación
empalmados. Los requisitos aplicables a los largos de fabricación. Los parámetros de
transmisión de las secciones elementales de cable deben tener en cuenta no sólo el
comportamiento de cada largo de cable, sino también, entre otras cosas, factores tales como
las pérdidas en los empalmes y en los conectores (en su caso).
Atenuación
La atenuación A de una sección elemental de cable viene dada por:
donde
an = coeficiente de atenuación de la n-ésima fibra de la sección elemental de cable,
Ln = longitud de la n-ésima fibra,
m = número total de fibras concatenadas en una sección elemental de cable,
as = pérdida media por empalme,
X = número de empalmes de la sección elemental de cable,
ac = pérdida media por conector de línea,
y = número de conectores de línea en una sección elemental de cable (en su caso).
Debe preverse un margen adecuado para futuras modificaciones de la configuración
del cable (empalmes suplementarios, largos de cable suplementarios, efectos de
envejecimiento, variaciones de temperatura, etc.). La ecuación indicada no comprende la
pérdida de conectores de equipo. Para la pérdida de los empalmes y conectores se utiliza la
pérdida media. En el presupuesto de atenuación es aplicado para el diseño de un sistema
real han de tenerse en cuenta las variaciones estadísticas de esos parámetros.
Diferencia del Potencial Entre Conductores de la Línea
Las corrientes en la línea están acompañadas de un campo magnético. La
inductancia distribuida de la línea es una medida de la energía almacenada en este campo
magnético en una unidad de longitud de línea y por unidad de corriente.
Existe pérdida de potencia a medida que las corrientes de línea fluyen por los
conductores. La resistencia distribuida de la línea es una medida de la pérdida de potencia
en la unidad de longitud de la línea y por unidad de corriente.
La diferencia de potencial de la línea está asociada a un campo eléctrico. La
capacitancia distribuida es una medida de la energía almacenada en este campo, en la
unidad de longitud de la línea por unidad de diferencia de potencial.
Existe pérdida de potencia en el espacio entre los conductores. La conductancia
distribuida de la línea es una medida de esta pérdida, en la unidad de longitud de la línea
por unidad de tensión.
Cuando se envía potencia a través de una línea de transmisión, lo más deseable es
que toda esa potencia enviada sea transmitida a la carga, sin que exista potencia reflejada
hacia la fuente. Esta condición ideal se logra haciendo que las impedancias de fuente y
carga sean cada una iguales a Z0, caso en el cual se dice que la línea de transmisión
está adaptada.
En las líneas reales parte de la potencia que se envía a través de la línea de
transmisión se disipa (se pierde) debido al efecto resistivo. Esta pérdida se llama pérdida
resistiva o pérdida óhmica. En altas frecuencias, se hace significativo otro tipo de pérdida,
llamado pérdida por dieléctrico, que se agrega a la pérdida resistiva. La pérdida por
dieléctrico es causada cuando el material dieléctrico que forma parte de la línea de
transmisión absorbe energía del campo eléctrico alterno y la convierte en calor. La pérdida
total de potencia en una línea de transmisión se conoce como atenuación y se especifica en
unidades de decibel por metro o neperio por metro.
La atenuación generalmente depende de la frecuencia de la señal. Los fabricantes de
líneas de transmisión acostumbran adjuntar a sus productos la hoja de características que
contiene las atenuaciones en dB/m para un rango determinado de frecuencias. Una
atenuación de 3 dB corresponde, aproximadamente, a la pérdida de la mitad de cierta
potencia.
Propagación de Ondas Electromagnéticas Transversales
La propagación de energía eléctrica a lo largo de la línea de transmisión ocurre en
forma de ondas electromagnéticas transversales (TEM). Una onda es un movimiento
oscilatorio. La vibración de una partícula produce vibraciones similares en las partículas
cercanas. Una onda TEM se propaga principalmente en un no conductor (dieléctrico) que
separa los dos conductores de una línea de transmisión. Por lo tanto, una onda viaja o se
propaga a través de un medio. Para una onda transversal, la dirección de desplazamiento es
perpendicular a la dirección de propagación. Una onda superficial de agua es una onda
longitudinal. Una onda en donde el desplazamiento está en la dirección de propagación se
llama onda longitudinal. Las ondas de sonido sen longitudinales. Una onda
electromagnética (EM), se produce por la aceleración de una carga eléctrica. En un
conductor, la corriente y el voltaje siempre están acompañados por un campo eléctrico (E)
y un campo magnético (II), en la región de espacio colindante.
Las ondas electromagnéticas que viajan a lo largo de una línea de transmisión,
desde la fuente a la carga, se llaman ondas incidentes, y aquellas que viajan desde la carga
nuevamente hacia la fuente se llaman ondas reflejadas. Características de las ondas
electromagnéticas.
Velocidad de onda: Las ondas viajan a distintas velocidades, dependiendo del tipo
de onda y de las características del medio de propagación.
Espectro de frecuencias y longitud de Onda
Frecuencia: Es el número de vibraciones u oscilaciones completas que efectúan por
segundo.
Longitud de Onda: La distancia existente entre dos crestas o valles consecutivos es
lo que llamamos longitud de onda. La longitud de onda de una onda describe cuán larga es
la onda.
Espectro de frecuencias y longitud de Ondas en las Siguientes Graficas:
Bandas del Espectro Electromagnético
Para su estudio, el espectro electromagnético se divide en segmentos o bandas, aunque esta
división es inexacta. Existen ondas que tienen una frecuencia, pero varios usos, por lo que
algunas frecuencias pueden quedar en ocasiones incluidas en dos rangos.
Radiofrecuencia
En radiocomunicaciones, los rangos se abrevian con sus siglas en inglés. Los rangos
son:
Microondas
Cabe destacar que las frecuencias entre 1 GHz y 300 GHz, son
llamadas microondas. Estas frecuencias abarcan parte del rango de UHF y todo el rango de
SHF y EHF. Estas ondas se utilizan en numerosos sistemas, como múltiples dispositivos de
transmisión de datos, radares y hornos microondas.
Conclusión
Se concluye que las líneas de transmisión en el área de las comunicaciones existen
dos fundamentos básicos y requerimientos principales en una línea de transmisión: 1) la
líneas deberá introducir la mínima atenuación y distorsión a la señal y 2) la línea no deberá
radiar señal alguna como energía radiada. Todas las líneas de transmisión y sus conectores
se diseñan con estos requerimientos, en este mismo orden estudiamos sus secciones
elementales los parámetros de transmisión de las secciones elementales de cable deben
tener en cuenta no sólo el comportamiento de cada largo de cable, sino también, entre
otras cosas, factores tales como las pérdidas en los empalmes y en los conectores que es el
primer requerimiento para una línea de transmisión.
Obtenemos el conocimiento claro y visible del espectro de frecuencias y su longitud
de onda sus magnitudes y unidad como se diferencia las distintas ondas.
Sin lugar a dudas este estudio de líneas de transmisión bastante complejo y
dependiendo de la fase del proyecto y estructura que se requiera para un proyecto
determinado se aplicaran estos conceptos básicos del cual forman parte importante en el
diseño y elección de dispositivos y equipos para su debido de funcionamiento.
