Modelo OSI

1
MODULO: REDES DE COMUNICACIÓN
UNIDAD II: MODELO OSI DE ISO
APRENDIZAJE ESPERADO: Reconocer las ventajas y capas del modelo OSI
TEMA: Modelo OSI
Contenido
MODULO: REDES DE COMUNICACIÓN................................................................................................ 1
MODELOS DE PROTOCOLOS Y REFERENCIA........................................................................................ 2
MODELO OSI........................................................................................................................................ 3
MODELO OSI Y TCP/IP......................................................................................................................... 4
La capa de presentación.................................................................................................................. 5
La capa de sesión............................................................................................................................. 6

2

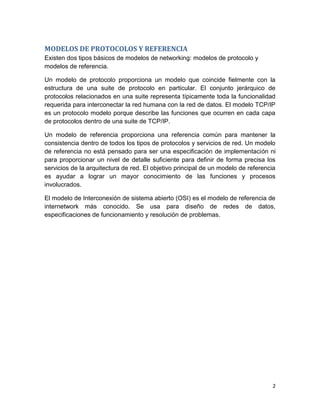

MODELOS DE PROTOCOLOS Y REFERENCIA
Existen dos tipos básicos de modelos de networking: modelos de protocolo y
modelos de referencia.
Un modelo de protocolo proporciona un modelo que coincide fielmente con la
estructura de una suite de protocolo en particular. El conjunto jerárquico de
protocolos relacionados en una suite representa típicamente toda la funcionalidad
requerida para interconectar la red humana con la red de datos. El modelo TCP/IP
es un protocolo modelo porque describe las funciones que ocurren en cada capa
de protocolos dentro de una suite de TCP/IP.
Un modelo de referencia proporciona una referencia común para mantener la
consistencia dentro de todos los tipos de protocolos y servicios de red. Un modelo
de referencia no está pensado para ser una especificación de implementación ni
para proporcionar un nivel de detalle suficiente para definir de forma precisa los
servicios de la arquitectura de red. El objetivo principal de un modelo de referencia
es ayudar a lograr un mayor conocimiento de las funciones y procesos
involucrados.
El modelo de Interconexión de sistema abierto (OSI) es el modelo de referencia de
internetwork más conocido. Se usa para diseño de redes de datos,
especificaciones de funcionamiento y resolución de problemas.

3

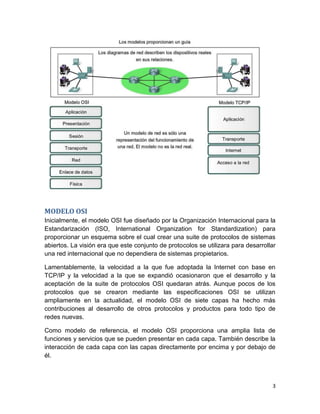

MODELO OSI
Inicialmente, el modelo OSI fue diseñado por la Organización Internacional para la
Estandarización (ISO, International Organization for Standardization) para
proporcionar un esquema sobre el cual crear una suite de protocolos de sistemas
abiertos. La visión era que este conjunto de protocolos se utilizara para desarrollar
una red internacional que no dependiera de sistemas propietarios.
Lamentablemente, la velocidad a la que fue adoptada la Internet con base en
TCP/IP y la velocidad a la que se expandió ocasionaron que el desarrollo y la
aceptación de la suite de protocolos OSI quedaran atrás. Aunque pocos de los
protocolos que se crearon mediante las especificaciones OSI se utilizan
ampliamente en la actualidad, el modelo OSI de siete capas ha hecho más
contribuciones al desarrollo de otros protocolos y productos para todo tipo de
redes nuevas.
Como modelo de referencia, el modelo OSI proporciona una amplia lista de
funciones y servicios que se pueden presentar en cada capa. También describe la
interacción de cada capa con las capas directamente por encima y por debajo de
él.

4

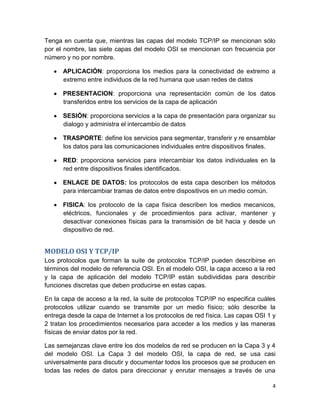

Tenga en cuenta que, mientras las capas del modelo TCP/IP se mencionan sólo
por el nombre, las siete capas del modelo OSI se mencionan con frecuencia por
número y no por nombre.
APLICACIÓN: proporciona los medios para la conectividad de extremo a
extremo entre individuos de la red humana que usan redes de datos
PRESENTACION: proporciona una representación común de los datos
transferidos entre los servicios de la capa de aplicación
SESIÓN: proporciona servicios a la capa de presentación para organizar su
dialogo y administra el intercambio de datos
TRASPORTE: define los servicios para segmentar, transferir y re ensamblar
los datos para las comunicaciones individuales entre dispositivos finales.
RED: proporciona servicios para intercambiar los datos individuales en la
red entre dispositivos finales identificados.
ENLACE DE DATOS: los protocolos de esta capa describen los métodos
para intercambiar tramas de datos entre dispositivos en un medio común.
FISICA: los protocolo de la capa física describen los medios mecanicos,
eléctricos, funcionales y de procedimientos para activar, mantener y
desactivar conexiones físicas para la transmisión de bit hacia y desde un
dispositivo de red.
MODELO OSI Y TCP/IP
Los protocolos que forman la suite de protocolos TCP/IP pueden describirse en
términos del modelo de referencia OSI. En el modelo OSI, la capa acceso a la red
y la capa de aplicación del modelo TCP/IP están subdivididas para describir
funciones discretas que deben producirse en estas capas.
En la capa de acceso a la red, la suite de protocolos TCP/IP no especifica cuáles
protocolos utilizar cuando se transmite por un medio físico; sólo describe la
entrega desde la capa de Internet a los protocolos de red física. Las capas OSI 1 y
2 tratan los procedimientos necesarios para acceder a los medios y las maneras
físicas de enviar datos por la red.
Las semejanzas clave entre los dos modelos de red se producen en la Capa 3 y 4
del modelo OSI. La Capa 3 del modelo OSI, la capa de red, se usa casi
universalmente para discutir y documentar todos los procesos que se producen en
todas las redes de datos para direccionar y enrutar mensajes a través de una

5

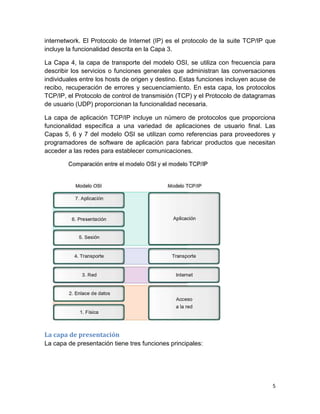

internetwork. El Protocolo de Internet (IP) es el protocolo de la suite TCP/IP que
incluye la funcionalidad descrita en la Capa 3.
La Capa 4, la capa de transporte del modelo OSI, se utiliza con frecuencia para
describir los servicios o funciones generales que administran las conversaciones
individuales entre los hosts de origen y destino. Estas funciones incluyen acuse de
recibo, recuperación de errores y secuenciamiento. En esta capa, los protocolos
TCP/IP, el Protocolo de control de transmisión (TCP) y el Protocolo de datagramas
de usuario (UDP) proporcionan la funcionalidad necesaria.
La capa de aplicación TCP/IP incluye un número de protocolos que proporciona
funcionalidad específica a una variedad de aplicaciones de usuario final. Las
Capas 5, 6 y 7 del modelo OSI se utilizan como referencias para proveedores y
programadores de software de aplicación para fabricar productos que necesitan
acceder a las redes para establecer comunicaciones.
La capa de presentación
La capa de presentación tiene tres funciones principales:

6
Codificación y conversión de datos de la capa de aplicación para garantizar
que los datos del dispositivo de origen se puedan interpretar por la
aplicación adecuada en el dispositivo de destino.
Compresión de los datos de forma que los pueda descomprimir el
dispositivo de destino.
Encriptación de los datos para la transmisión y la desencriptación de los
mismos cuando lleguen a su destino.
Generalmente, las implementaciones de la capa de presentación no están
relacionadas con un stack de protocolos en particular. Los estándares para videos
y gráficos son algunos ejemplos. Dentro de los estándares más conocidos para
video encontramos QuickTime y el Grupo de expertos en películas (MPEG).
QuickTime es una especificación de Apple Computer para audio y video, y MPEG
es un estándar para la codificación y compresión de videos.
Dentro de los formatos de imagen gráfica más conocidos encontramos el Formato
de intercambio gráfico (GIF), Grupo de expertos en fotografía (JPEG) y Formato
de archivo de imagen etiquetada (TIFF). GIF y JPEG son estándares de
compresión y codificación para imágenes gráficas, y TIFF es un formato de
codificación estándar para imágenes gráficas.
La capa de sesión
Como lo indica el nombre de la capa de sesión, las funciones en esta capa crean y
mantienen diálogos entre las aplicaciones de origen y destino. La capa de sesión
maneja el intercambio de información para iniciar los diálogos y mantenerlos
activos, y para reiniciar sesiones que se interrumpieron o desactivaron durante un
periodo de tiempo prolongado.
La mayoría de las aplicaciones, como los exploradores Web o los clientes de
correo electrónico, incorporan la funcionalidad de las Capas 5, 6 y 7 del modelo
OSI.

7

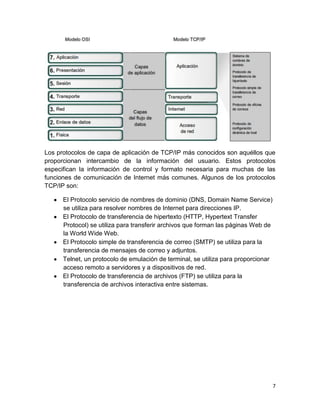

Los protocolos de capa de aplicación de TCP/IP más conocidos son aquéllos que
proporcionan intercambio de la información del usuario. Estos protocolos
especifican la información de control y formato necesaria para muchas de las
funciones de comunicación de Internet más comunes. Algunos de los protocolos
TCP/IP son:
El Protocolo servicio de nombres de dominio (DNS, Domain Name Service)
se utiliza para resolver nombres de Internet para direcciones IP.
El Protocolo de transferencia de hipertexto (HTTP, Hypertext Transfer
Protocol) se utiliza para transferir archivos que forman las páginas Web de
la World Wide Web.
El Protocolo simple de transferencia de correo (SMTP) se utiliza para la
transferencia de mensajes de correo y adjuntos.
Telnet, un protocolo de emulación de terminal, se utiliza para proporcionar
acceso remoto a servidores y a dispositivos de red.
El Protocolo de transferencia de archivos (FTP) se utiliza para la
transferencia de archivos interactiva entre sistemas.
