El documento trata sobre los muros no estructurales. Explica que son muros que no soportan cargas verticales ni horizontales, pero que deben anclarse a la estructura para resistir sismos. Describe dos tipos de muros no estructurales, aquellos con mampuestos de perforación vertical y bloques de perforación horizontal. Resalta la importancia de anclar estos muros a la estructura portante para evitar su volcamiento durante un sismo.

1. Momento 3
a) En esta etapa usted estará terminando la Práctica y redactando el
respectivo informe.
b) Indagará sobre el tema de muros no estructurales, consultando el
Artículo A.9 de la NSR-10, y leerá acerca de este tema en la Web.
c) Estará estudiando y consultando para desarrollar y terminar la
Evaluación a Distancia.

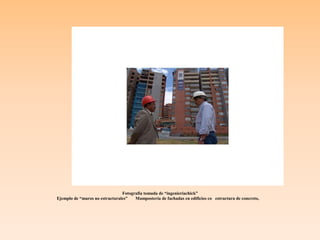

2. Fotografía tomada de “ingenieríachick”
Ejemplo de “muros no estructurales” Mampostería de fachadas en edificios co estructura de concreto,

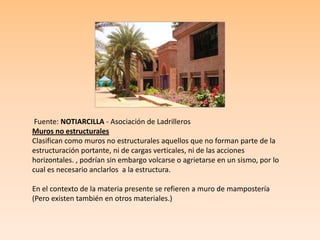

3. Fuente: NOTIARCILLA - Asociación de Ladrilleros
Muros no estructurales
Clasifican como muros no estructurales aquellos que no forman parte de la
estructuración portante, ni de cargas verticales, ni de las acciones
horizontales. , podrían sin embargo volcarse o agrietarse en un sismo, por lo
cual es necesario anclarlos a la estructura.
En el contexto de la materia presente se refieren a muro de mampostería
(Pero existen también en otros materiales.)

4. Se pueden encontrar tanto en construcciones de mampostería
estructural, como también en edificaciones de Concreto o acero.
La función de estos muros puede ser:
• Muros divisorios entre diferentes habitaciones o espacios
• Muros de fachada o de culata
• Antepechos
• Parapetos en cubiertas y terrazas
• Estos muros generalmente deben ser anclados (fijados) a la
estructura portante, ya que la acción horizontal del sismo los puede
volcar, debido a la inercia que se produce por su peso propio.
Además deben responder correctamente al corte y eventual flexión.
• La mayoría de las veces los anclajes se realizan con varillas o
platinas de acero, y tales fijaciones requieren la integración
adecuada al muro. En esencia existen dos tipos de configuración de
estos muros para lograr su resistencia y estabilidad:

5. 1. Muros construidos con mampuestos de perforación vertical
En este caso se procede parecido a la mampostería reforzada, con refuerzos
horizontales embebidos entre las hiladas, y refuerzos en las celdas rellenadas de
mortero de relleno. Ver Imagen
Foto Muro no estructural- Edificio Fra Angélico –USTA

6. 2- Muros construidos con bloques de perforación horizontal (P.ej. bloque #5). O con
mampuestos tipo tolete macizo. En tal caso se deben confinar por tramos con columnetas y
viguetas de concreto reforzado. (Y con viguetas intermedias, cuando se trata de muros de
alturas mayores). Ver imagen.
FOTO Muros construidos con bloques de perforación horizontal (P.ej. bloque #5)
Tomado de Investigación de Marija Ana Bomhard y Santiago Cubides

7. Es indispensable que se interese por la manera en que se comercializan los materiales que
intervienen en este tipo de construcciones, y averigüe por precios, costos de mano de obra,
maneras de contratación y formas de transporte.
Interésese por aspectos de exigencias en cuanto al diseño arquitectónico, y no sobra que se
instruya en cuanto a antecedentes históricos generales, como también de su región.
Procure investigar acerca de las tradiciones con que se construyen las casas en el país, la
compatibilidad con la Norma, posibles daños sufridos en los sismos, y aspectos de
mantenimiento.
Además resulta de interés conocer la aceptación, o rechazo de la gente de diferentes regiones
y diferentes requisitos, frente a las construcciones en mampostería. Eventualmente también
