1. UNIVERSIDAD TECNOLÓGICA INDOAMERICA
FACULTAD DE ARQUITECTURA Y ARTES APLICADAS
HISTORIA Y URBANISMO III
TEMA:
“Ventajas y desventajas de los muros portantes versus mampostería estructural”
Profesor:
M.Sc. Arq. Fausto Ulloa
Autor:
Fausto Robles
Luis Álvarez
Santiago Taipe
christopher Espín
Darío Yucailla
Nivel:
4to “A”
Periodo académico: Portada
B16
AMBATO – ECUADOR

2. Muro portante
Los muros portantes, también conocidos como muros de carga son justamente paredes de
edificaciones que poseen la función estructural, es decir, que soportan cargas de otros
elementos estructurales como lo son los arcos, bóvedas, vigas, viguetas y cubierta.
Tipos de muros portantes
Ladrillo
Piedra
Tapial
Adobe
Ventajas
Se denomina muro de carga o muro portante a las paredes de una edificación que poseen
función estructural; es decir, aquellas que soportan otros elementos estructurales del
edificio, como arcos, bóvedas, vigas o viguetas de forjados o de la cubierta.
¿Las ventajas del sistema? La rapidez de trabajo es una de ellas. Se puede fundir un
departamento o casa de 75 m² por día.
Otra ventaja es el sismo resistencia. Las paredes son muy resistentes a grandes esfuerzos
sísmicos.
¿Otra ventaja más? Claro, por el uso de los encofrados de aluminio, las paredes ya quedan
casi acabadas.
No necesitan revoque, cuando mucho una mano de estuco y la pintura. Nada más.
Otra consideración para tomarse en cuenta es el aislamiento acústico y térmico que
alcanzan las paredes. El ambiente interior adquiere una temperatura media de 18°C, Y no
se oye lo que sucede en los departamentos o casas vecinas, como sucede con otros
sistemas constructivos que causan tantos problemas.
Desventajas
 Están expuestos a grandes esfuerzos sísmicos por su gran rigidez esto significa
que debe estar sustentado por un suelo con gran capacidad portante.

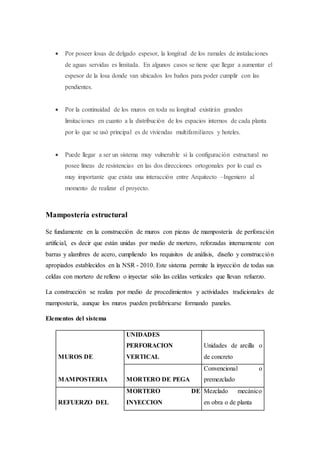

3.  Por poseer losas de delgado espesor, la longitud de los ramales de instalaciones
de aguas servidas es limitada. En algunos casos se tiene que llegar a aumentar el
espesor de la losa donde van ubicados los baños para poder cumplir con las
pendientes.
 Por la continuidad de los muros en toda su longitud existirán grandes
limitaciones en cuanto a la distribución de los espacios internos de cada planta
por lo que se usó principal es de viviendas multifamiliares y hoteles.
 Puede llegar a ser un sistema muy vulnerable si la configuración estructural no
posee líneas de resistencias en las dos direcciones ortogonales por lo cual es
muy importante que exista una interacción entre Arquitecto –Ingeniero al
momento de realizar el proyecto.
Mampostería estructural
Se fundamente en la construcción de muros con piezas de mampostería de perforación
artificial, es decir que están unidas por medio de mortero, reforzadas internamente con
barras y alambres de acero, cumpliendo los requisitos de análisis, diseño y construcción
apropiados establecidos en la NSR - 2010. Este sistema permite la inyección de todas sus
celdas con mortero de relleno o inyectar sólo las celdas verticales que llevan refuerzo.
La construcción se realiza por medio de procedimientos y actividades tradicionales de
mampostería, aunque los muros pueden prefabricarse formando paneles.
Elementos del sistema
MUROS DE
UNIDADES
PERFORACION
VERTICAL
Unidades de arcilla o
de concreto
MAMPOSTERIA MORTERO DE PEGA
Convencional o
premezclado
REFUERZO DEL
MORTERO DE
INYECCION
Mezclado mecánico
en obra o de planta

4. MURO REFUERZO DEL MURO
Vertical (celdas) ,
Horizontal (juntas),
Conectores
(intersecciones)
Mano de obra: se requiere en esencia un pegador y su ayudante para levantar el muro.
La colocación del mortero de inyección requiere mínimo de dos personas para inyectar y
vibrar el mortero.
Equipo: cortadora de bloque, cuando los muros se encuentran a gran altura se recomienda
una bomba de inyección de grouting, vibrador que garantice el llenado de la totalidad de
las celdas.
Proceso
Los requisitos constructivos para edificaciones de mampostería estructural deben cumplir
con los parámetros establecidos en la norma NSR – 2010.
Preparación del terreno:
Retirar materiales no apropiados: escombros, capa vegetal.
Realizar drenajes interiores y laterales.
Realizar zanjas para instalaciones y malla de cimentación.
Colocar concreto pobre de 4 cm para vigas de cimentación.
Plano de la primera hilada: sobre planos se debe identificar el plano de la primera hilada
con vanos de puertas y ventanas, celdas de ductos.
Colocación de la armadura de arranque: Una vez colocados los hierros de cimentación,
se deben fijar y anclar el refuerzo longitudinal de los muros de acuerdo a los planos.
Fundación del muro: la construcción de edificaciones de mampostería estructural inicia
su proceso desde la cimentación. Por esto, antes de vaciar el concreto de la fundación se

5. debe verificar que todos los refuerzos verticales de los muros estructurales cumplan con
la longitud de anclaje en el sistema de cimentación.
Impermeabilización de las losas de piso: las losas construidas directamente sobre el
terreno deben impermeabilizarse puede ser a través de una película de polietileno entre el
suelo y la placa, para evitar el ascenso de humedad.
Ventajas:
• Disminución de desperdicios de material de muros y acabados dada la modulación de
las unidades de mampostería, permitiendo aplicar directamente sobre los muros, estucos
delgados o pinturas o aprovechar la textura y colores propios de las unidades de corrientes
o de las que tienen características arquitectónicas.
• Los elementos de la fachada pueden ser portantes, brindando la doble función estructural
y arquitectónica.
• Dentro de las celdas verticales de los muros elaborados con bloques, se pueden colocar
las conducciones eléctricas, hidrosanitarias y de telecomunicaciones.
• En viviendas debidamente diseñadas, se puede construir toda la estructura con
mampostería, reduciendo el número de proveedores y el manejo de material y equipos,
con la consecuente disminución de costos.
Desventajas:
• Por ser un sistema diferente al sistema de pórticos y muros, se hace necesario un control
riguroso sobre los procedimientos de manejo y colocación de los materiales.
• Se debe conocer muy bien las características de las unidades de mampostería, ya que
son parte fundamental de la estructura.
• Requiere un diseño arquitectónico riguroso que permita la adecuación vertical y
horizontal de los muros.
• Dado que todos los muros son estructurales, no se pueden hacer modificaciones en los
espacios interiores de la edificación.
