El documento describe diversas tecnologías de monitoreo y diagnóstico de gases disueltos en transformadores, destacando la solución Kelman DGA 900 Plus, que permite la medición de hasta 9 gases con alta precisión. Incluye información sobre el monitoreo de interruptores, buchas y sistemas de enfriamiento, además de los métodos de detección y sus características como costo operativo y mantenibilidad. Se mencionan diferentes modelos y configuraciones para un monitoreo integral, así como el uso de protocolos de comunicación para la integración de sistemas.
Más contenido relacionado
Similar a Monitoreo Integral de Transformadores.pdf
Monitoreo Integral de Transformadores.pdf
- 1.

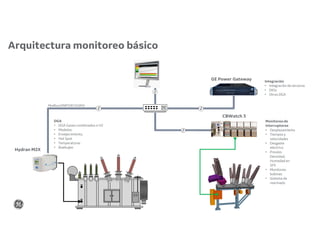

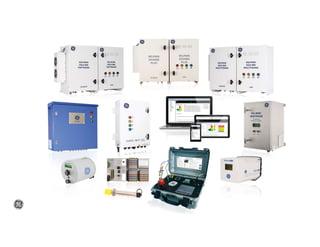

- 3. DGA • DGA Gasescombinados o H2 • Modelos: • Envejecimiento, • Hot Spot • Temperaturas • Buebujeo Modbus/DNP3/IEC61850 CBWatch 3 Hydran M2X GE Power Gateway Monitoreo de interruptores • Desplazamiento • Tiempos y velocidades • Desgaste eléctrico • Presión, Densidad, Humedad en SF6 • Monitoreo bobinas • Sistema de rearmado Integración • Integración de terceros • DIOs • Otros DGA Arquitectura monitoreo básico

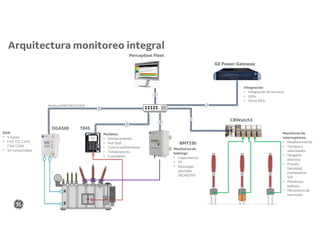

- 4. DGA • 5 Gases •( H2, CO, C2H2, CH4, C2H6 • Sin consumibles Modelos • Envejecimiento, • Hot Spot • Control enfriamiento • Temperaturas • Comutador Monitoreo de interruptores • Desplazamiento • Tiempos y velocidades • Desgaste eléctrico • Presión, Densidad, Humedad en SF6 • Monitoreo bobinas • Mecanismo de rearmado Modbus/DNP3/IEC61850 CBWatch3 T845 DGA500 Perception Fleet Integración • Integración de terceros • DIOs • Otros DGA GE Power Gateway Monitoreo de bishings • Capacitancia • FP • Descargas parciales (IEC60270) BMT330 Arquitectura monitoreo integral

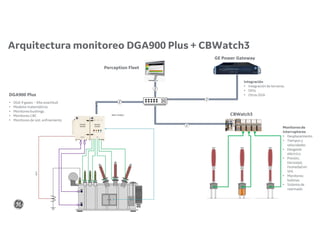

- 5. • DGA 9gases – Alta exactitud • Modelos matemáticos • Monitoreo bushings • Monitoreo CBC • Monitoreo de sist. enfriamiento CBWatch3 DGA900 Plus Perception Fleet GE Power Gateway Monitoreo de interruptores • Desplazamiento • Tiempos y velocidades • Desgaste eléctrico • Presión, Densidad, Humedad en SF6 • Monitoreo bobinas • Sistema de rearmado Integración • Integración de terceros • DIOs • Otros DGA Arquitectura monitoreo DGA900 Plus + CBWatch3

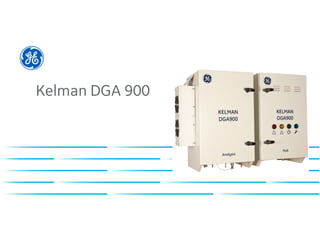

- 6.

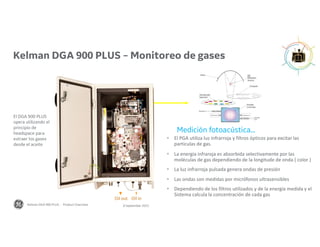

- 7. Medición fotoacústica… ElPGA utiliza luz infrarroja y filtros ópticos para excitar las particulas de gas. La energía infraroja es absorbida selectivamente por las moléculas de gas dependiendo de la longitude de onda ( color ) La luz infrarroja pulsada genera ondas de presión Las ondas son medidas por micrófonos ultrasensibles Dependiendo de los filtros utilizados y de la energía medida y el Sistema calcula la concentración de cada gas El DGA 900 PLUS opera utilizando el principio de headspace para extraer los gases desde el aceite IR PGA Oil Manifold Oil in Oil out GAS 8 September 2022 Kelman DGA 900 PLUS - Product Overview Kelman DGA 900 PLUS – Monitoreo de gases

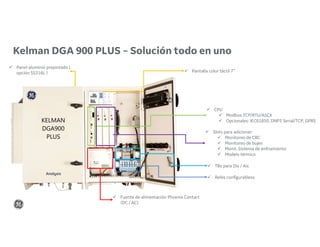

- 8. Kelman DGA 900PLUS – Solución todo en uno Panel aluminio prepintado ( opción SS316L ) Pantalla color táctil 7” Fuente de alimentación Phoenix Contact (DC / AC) CPU Modbus TCP/RTU/ASCII Opcionales: IEC61850, DNP3 Serial/TCP, GPRS Slots para adicionar: Monitoreo de CBC Monitoreo de bujes Monit. Sistema de enfriamiento Modelo térmico Relés configurabless TBs para Dis / Ais

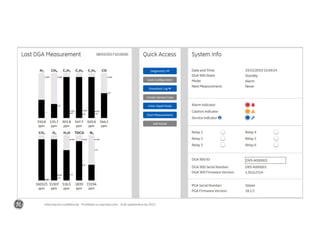

- 9. 8 de septiembrede 2022 Información confidencial - Prohibida su reproducción

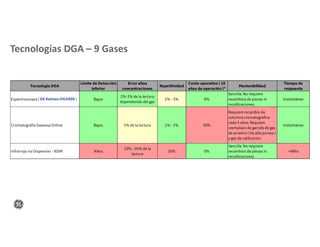

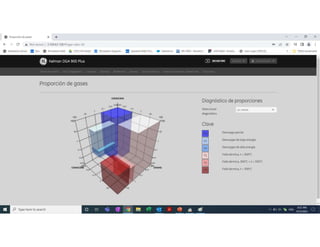

- 11. Tecnologías DGA –9 Gases Tecnología DGA Límite de Detección Inferior Error altas concentraciones Repetitividad Costo operativo ( 10 años de operación )* Mantenibilidad Tiempo de respuesta Espectroscopía ( GE Kelman DGA900 ) Bajos 2%-3% de la lectura dependiendo del gas 2% - 3% 0% Sencilla. No requiere recambios de piezas ni recalibraciones. Instantáneo Cromatografía Gaseosa Online Bajos 5% de la lectura 1% - 2% 30% Requiere recambio de columna cromatográfica cada 5 años. Requiere reemplazo de garrafa de gas de arrastre ( He alta pureza ) y gas de calibración. Instantáneo Infrarrojo no Dispersivo - NDIR Altos 10% - 20% de la lectura 20% 0% Sencilla. No requiere recambios de piezas ni recalibraciones >48hs Tecnología DGA Límite de Detección Inferior Error altas concentraciones Repetitividad Costo operativo ( 10 años de operación )* Mantenibilidad Tiempo de respuesta Espectroscopía ( GE Kelman DGA900 ) Bajos 2%-3% de la lectura dependiendo del gas 2% - 3% 0% Sencilla. No requiere recambios de piezas ni recalibraciones. Instantáneo Cromatografía Gaseosa Online Bajos 5% de la lectura 1% - 2% 30% Requiere recambio de columna cromatográfica cada 5 años. Requiere reemplazo de garrafa de gas de arrastre ( He alta pureza ) y gas de calibración. Instantáneo Infrarrojo no Dispersivo - NDIR Altos 10% - 20% de la lectura 20% 0% Sencilla. No requiere recambios de piezas ni recalibraciones >48hs

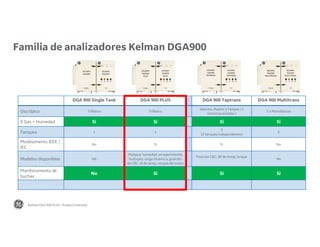

- 12. DGA 900 SingleTank DGA 900 PLUS DGA 900 Taptrans DGA 900 Multitrans Uso típico Trifásico Trifásico Selector, Ruptor y Tanque ( 2 sistemas aislados ) 3 x Monofásicos 9 Gas + Humedad Si Si Si Si Tanques 1 1 3 (2 tanques independentes) 3 Modelamento IEEE / IEC No Si Si No Modelos disponibles Nã Hotspot, humedad, envejecimiento, burbujeo, carga dinámica, posición de CBC, di de temp, torque del motor Posición CBC, dif de temp, torque No Monitoramento de buchas No Si Si Si Familia de analizadores Kelman DGA900 Kelman DGA 900 PLUS - Product Overview

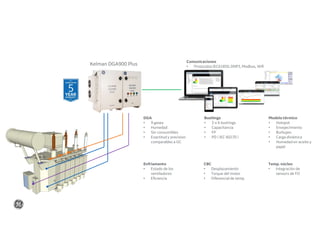

- 13. Kelman DGA900 Plus DGA •9 gases • Humedad • Sin consumibles • Exactitud y precision comparables a GC Bushings • 3 o 6 bushings • Capacitancia • FP • PD ( IEC 60270 ) Modelo térmico • Hotspot • Envejecimiento • Burbujeo • Carga dinámica • Humedad en aceite y papel Enfriamento • Estado de los ventiladores • Eficiencia CBC • Desplazamiento • Torque del motor • Diferencial de temp. Temp. núcleo • Integración de sensors de FO Comunicaciones • Protocolos IEC61850, DNP3, Modbus, Wifi
- 14. DGA 900 PLUS– Monitoreo boquillas
- 15. Kelman DGA 900Bushing Monitoring BMT DGA with Integrated Bushing Monitoring, Transformer Models Customer Outcomes 1. Bushing Capacitance C1 – changes in dielectric strength indicate contamination (moisture / oil) or short circuits in the capacitor / condenser layers. Change in the capacitance is an indication that dielectric is not as efficient, caused by internal contamination of the insulation. As the condenser layers breakdown, the total capacitance C1 will increase. 2. Bushing Power Factor (Tan Delta) - is used to assess the condition of the insulation system of the bushing. Moisture is a bushings worst nightmare, if moisture enters the bushing, it will start to break down the oil and paper insulation system. Deterioration of insulation is seen as rising power factor value. 3. Detects Partial Discharge – total count, value, Index (PDI) and PRPD (Phase Resolve Partial Discharge) 15 8 September 2022 Kelman DGA 900 PLUS - Product Overview

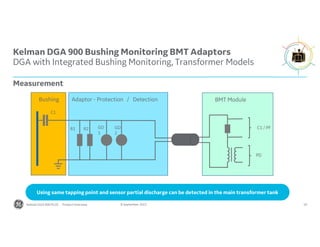

- 16. Kelman DGA 900Bushing Monitoring BMT Adaptors DGA with Integrated Bushing Monitoring, Transformer Models 16 Using same tapping point and sensor partial discharge can be detected in the main transformer tank C1 Bushing R1 GD 2 Adaptor - Protection / Detection BMT Module PD GD 1 R2 C1 / PF Measurement Kelman DGA 900 PLUS - Product Overview 8 September 2022
- 17.

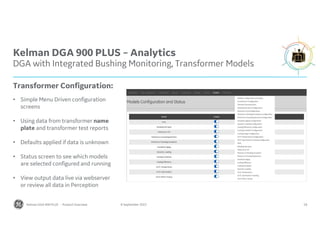

- 18. Kelman DGA 900PLUS – Analytics DGA with Integrated Bushing Monitoring, Transformer Models 18 8 September 2022 Transformer Configuration: • Simple Menu Driven configuration screens • Using data from transformer name plate and transformer test reports • Defaults applied if data is unknown • Status screen to see which models are selected configured and running • View output data live via webserver or review all data in Perception Kelman DGA 900 PLUS - Product Overview
- 19.

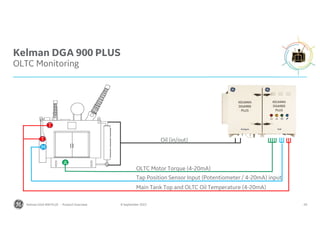

- 20. 20 8 September 2022 KelmanDGA 900 PLUS OLTC Monitoring Oil (in/out) A OLTC Motor Torque (4-20mA) T T Main Tank Top and OLTC Oil Temperature (4-20mA) Tap Position Sensor Input (Potentiometer / 4-20mA) input M Kelman DGA 900 PLUS - Product Overview

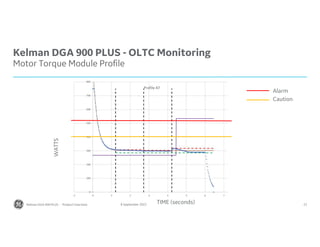

- 21. 8 September 202221 Kelman DGA 900 PLUS - OLTC Monitoring Motor Torque Module Profile WATTS TIME (seconds) Alarm Caution Kelman DGA 900 PLUS - Product Overview
- 22. DGA 900 SingleTank DGA 900 PLUS DGA 900 Taptrans DGA 900 Multitrans Uso típico Trifásico Trifásico Selector, Ruptor y Tanque ( 2 sistemas aislados ) 3 x Monofásicos 9 Gas + Humedad Si Si Si Si Tanques 1 1 3 (2 tanques independentes) 3 Modelamento IEEE / IEC No Si Si No Modelos disponibles Nã Hotspot, humedad, envejecimiento, burbujeo, carga dinámica, posición de CBC, di de temp, torque del motor Posición CBC, dif de temp, torque No Monitoramento de buchas No Si Si Si Familia de analizadores Kelman DGA900 Kelman DGA 900 PLUS - Product Overview
- 23. 8 September 202223 Kelman DGA 900 Taptrans Hasta 3 tanques (principal, selector y ruptor) 1. Main 2. CBC tanque único 1. Main 2. Ruptor 3. Selector Ruptor Selector Transformer Core 1. Main 2. Selector CBC x Vacío Transformer tapping points Kelman DGA900 Multitank

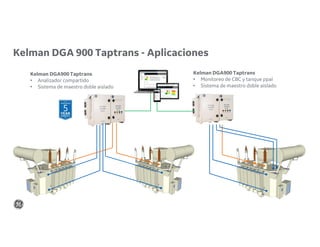

- 24. Kelman DGA900 Taptrans •Analizador compartido • Sistema de maestro doble aislado Kelman DGA900 Taptrans • Monitoreo de CBC y tanque ppal • Sistema de maestro doble aislado Kelman DGA 900 Taptrans - Aplicaciones

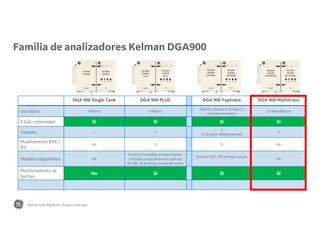

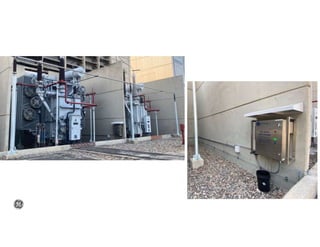

- 26. DGA 900 SingleTank DGA 900 PLUS DGA 900 Taptrans DGA 900 Multitrans Uso típico Trifásico Trifásico Selector, Ruptor y Tanque ( 2 sistemas aislados ) 3 x Monofásicos 9 Gas + Humedad Si Si Si Si Tanques 1 1 3 (2 tanques independentes) 3 Modelamento IEEE / IEC No Si Si No Modelos disponibles Nã Hotspot, humedad, envejecimiento, burbujeo, carga dinámica, posición de CBC, di de temp, torque del motor Posición CBC, dif de temp, torque No Monitoramento de buchas No Si Si Si Familia de analizadores Kelman DGA900 Kelman DGA 900 PLUS - Product Overview

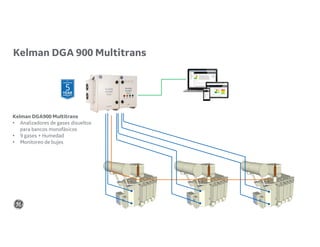

- 27. Kelman DGA900 Multitrans •Analizadores de gases disueltos para bancos monofásicos • 9 gases + Humedad • Monitoreo de bujes Kelman DGA 900 Multitrans

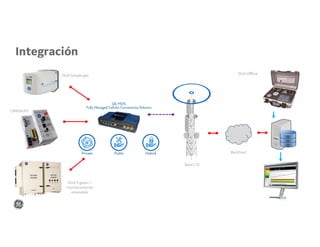

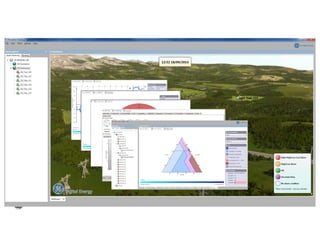

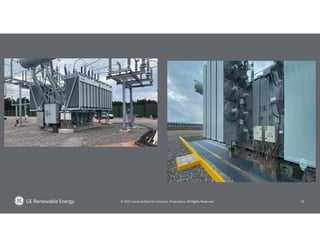

- 28. DGA Offline DGA Simplegas DGA 9 gases + monitoramento estendido CBWatch3 Base LTE Backhaul Integración
