2. Bifenilos
Policlorados (PCB)
Herney Londoño Díaz
Jefe Depto. Laboratorio
Transequipos S.A

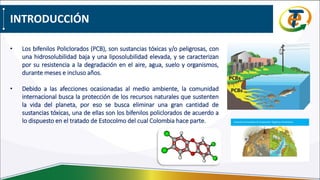

3. INTRODUCCIÓN
• Los bifenilos Policlorados (PCB), son sustancias tóxicas y/o peligrosas, con
una hidrosolubilidad baja y una liposolubilidad elevada, y se caracterizan
por su resistencia a la degradación en el aire, agua, suelo y organismos,
durante meses e incluso años.
• Debido a las afecciones ocasionadas al medio ambiente, la comunidad
internacional busca la protección de los recursos naturales que sustenten
la vida del planeta, por eso se busca eliminar una gran cantidad de
sustancias tóxicas, una de ellas son los bifenilos policlorados de acuerdo a
lo dispuesto en el tratado de Estocolmo del cual Colombia hace parte.

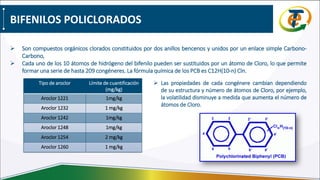

4. BIFENILOS POLICLORADOS
➢ Son compuestos orgánicos clorados constituidos por dos anillos bencenos y unidos por un enlace simple Carbono-
Carbono,
➢ Cada uno de los 10 átomos de hidrógeno del bifenilo pueden ser sustituidos por un átomo de Cloro, lo que permite
formar una serie de hasta 209 congéneres. La fórmula química de los PCB es C12H(10-n) Cln.
Tipo de aroclor Límite de cuantificación
(mg/kg)
Aroclor 1221 1mg/kg
Aroclor 1232 1 mg/kg
Aroclor 1242 1mg/kg
Aroclor 1248 1mg/kg
Aroclor 1254 2 mg/kg
Aroclor 1260 1 mg/kg
➢ Las propiedades de cada congénere cambian dependiendo
de su estructura y número de átomos de Cloro, por ejemplo,
la volatilidad disminuye a medida que aumenta el número de
átomos de Cloro.

5. PROPIEDADES BÁSICAS
Resistencia al
fuego
Reducida
conductividad
eléctrica
Baja volatilidad
a condiciones
normales de
presión y
temperatura
Insolubilidad en
agua

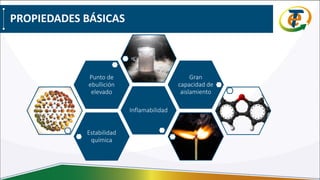

6. PROPIEDADES BÁSICAS
Estabilidad
química
Inflamabilidad
Punto de
ebullición
elevado
Gran
capacidad de
aislamiento

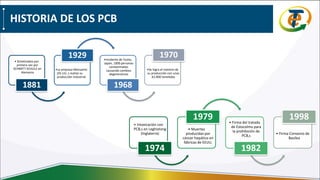

7. HISTORIA DE LOS PCB
• Sintetizados por
primera vez por
SCHMITT-SCHULZ en
Alemania
1881
•La empresa Monsanto
(EE.UU..) realizo su
producción industrial
1929 •Incidente de Yusho,
Japón, 1000 personas
contaminadas
causando cambios
degenerativos
1968
•Se logra el máximo de
su producción con unas
61.000 toneladas
1970
• Intoxicación con
PCB,s en Leghistong
(Inglaterra)
1974
• Muertes
producidas por
cáncer hepático en
fábricas de EEUU.
1979 • Firma del tratado
de Estocolmo para
la prohibición de
PCB,s
1982
• Firma Convenio de
Basilea
1998

8. EFECTOS DE LOS PCB EN LA SALUD HUMANA
Irritación de
la piel, ojos ,
nariz y
garganta
Dolor de
Cabeza,
náuseas,
vómitos
Trastornos
en el sistema
inmune
Riesgos para
la salud
reproductiva
Cáncer
Daño al
hígado y
riñones

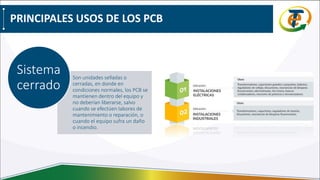

9. PRINCIPALES USOS DE LOS PCB
Son unidades selladas o
cerradas, en donde en
condiciones normales, los PCB se
mantienen dentro del equipo y
no deberían liberarse, salvo
cuando se efectúen labores de
mantenimiento o reparación, o
cuando el equipo sufra un daño
o incendio.
Sistema
cerrado

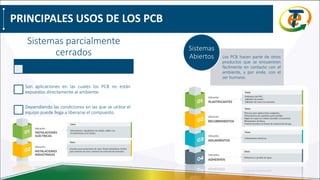

10. Sistemas parcialmente
cerrados
Son aplicaciones en las cuales los PCB no están
expuestos directamente al ambiente.
Dependiendo las condiciones en las que se utilice el
equipo puede llega a liberarse el compuesto.
Los PCB hacen parte de otros
productos que se encuentren
fácilmente en contacto con el
ambiente, y por ende, con el
ser humano.
Sistemas
Abiertos
PRINCIPALES USOS DE LOS PCB

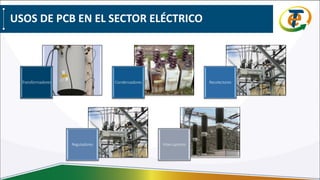

11. USOS DE PCB EN EL SECTOR ELÉCTRICO
Transformadores Condensadores Recolectores
Reguladores Interruptores

12. Pruebas de
Caracterización

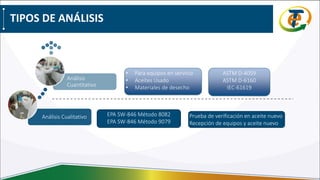

13. TIPOS DE ANÁLISIS
Análisis Cualitativo
Análisis
Cuantitativo
• Para equipos en servicio
• Aceites Usado
• Materiales de desecho
ASTM D-4059
ASTM D-6160
IEC-61619
EPA SW-846 Método 8082
EPA SW-846 Método 9079
Prueba de verificación en aceite nuevo
Recepción de equipos y aceite nuevo

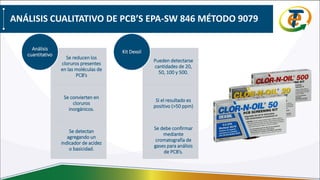

14. ANÁLISIS CUALITATIVO DE PCB’S EPA-SW 846 MÉTODO 9079
Se reducen los
cloruros presentes
en las moléculas de
PCB’s
Se convierten en
cloruros
inorgánicos.
Se detectan
agregando un
indicador de acidez
o basicidad.
Análisis
cuantitativo
Pueden detectarse
cantidades de 20,
50, 100 y 500.
Si el resultado es
positivo (>50 ppm)
Se debe confirmar
mediante
cromatografía de
gases para análisis
de PCB’s.
Kit Dexsil

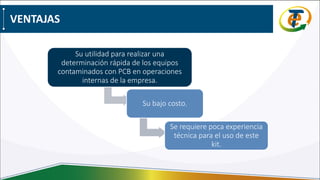

15. VENTAJAS
Su utilidad para realizar una
determinación rápida de los equipos
contaminados con PCB en operaciones
internas de la empresa.
Su bajo costo.
Se requiere poca experiencia
técnica para el uso de este
kit.

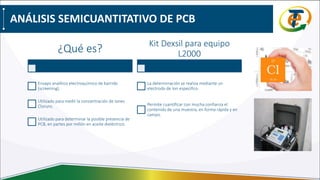

16. ANÁLISIS SEMICUANTITATIVO DE PCB
¿Qué es?
Ensayo analítico electroquímico de barrido
(screening).
Utilizado para medir la concentración de iones
Cloruro.
Utilizado para determinar la posible presencia de
PCB, en partes por millón en aceite dieléctrico.
Kit Dexsil para equipo
L2000
La determinación se realiza mediante un
electrodo de Ion especifico.
Permite cuantificar con mucha confianza el
contenido de una muestra, en forma rápida y en
campo.

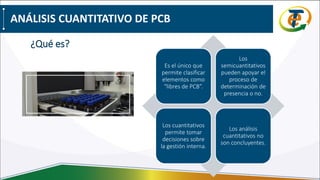

17. ANÁLISIS CUANTITATIVO DE PCB
¿Qué es?
Es el único que
permite clasificar
elementos como
“libres de PCB”.
Los
semicuantitativos
pueden apoyar el
proceso de
determinación de
presencia o no.
Los cuantitativos
permite tomar
decisiones sobre
la gestión interna.
Los análisis
cuantitativos no
son concluyentes.

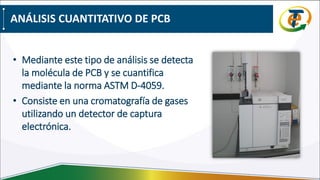

18. • Mediante este tipo de análisis se detecta
la molécula de PCB y se cuantifica
mediante la norma ASTM D-4059.
• Consiste en una cromatografía de gases
utilizando un detector de captura
electrónica.
ANÁLISIS CUANTITATIVO DE PCB

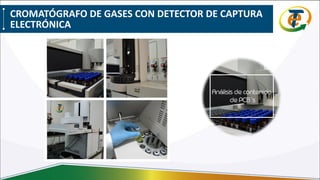

19. CROMATÓGRAFO DE GASES CON DETECTOR DE CAPTURA
ELECTRÓNICA

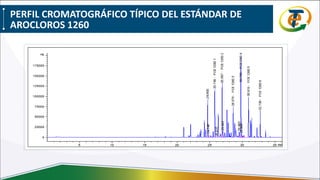

20. PERFIL CROMATOGRÁFICO TÍPICO DEL ESTÁNDAR DE
AROCLOROS 1260

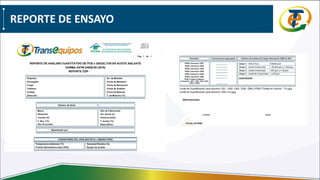

21. REPORTE DE ENSAYO

22. Marco para la gestión
ambiental de residuos
peligrosos y PCB en Colombia

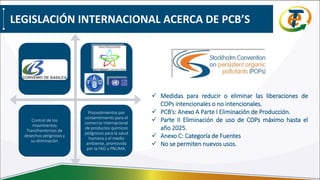

23. . .
Control de los
movimientos
Transfronterizos de
desechos peligrosos y
su eliminación
Procedimientos por
consentimiento para el
comercio Internacional
de productos químicos
peligrosos para la salud
humana y el medio
ambiente, promovido
por la FAO y PNUMA.
LEGISLACIÓN INTERNACIONAL ACERCA DE PCB’S
✓ Medidas para reducir o eliminar las liberaciones de
COPs intencionales o no intencionales.
✓ PCB’s: Anexo A Parte I Eliminación de Producción.
✓ Parte II Eliminación de uso de COPs máximo hasta el
año 2025.
✓ Anexo C: Categoría de Fuentes
✓ No se permiten nuevos usos.

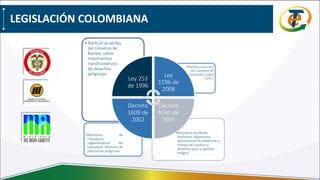

24. •Ministerio de Medio
Ambiente, reglamenta
parcialmente la prevención y
manejo de residuos y
desechos para su gestión
integral
•Ministerio de
Transporte,
reglamentación del
transporte terrestre de
mercancías peligrosas
•Ratificar acuerdos
del Convenio de
Estocolmo sobre
COP,S
•Ratificar acuerdos
del convenio de
Basilea, sobre
movimientos
transfronterizos
de desechos
peligrosos
Ley 253
de 1996
Ley
1196 de
2008
Decreto
4741 de
2005
Decreto
1609 de
2002
LEGISLACIÓN COLOMBIANA

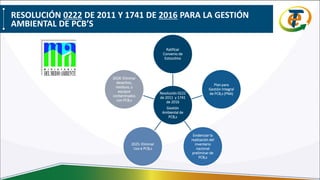

25. Resolución 0222
de 2011 y 1741
de 2016
Gestión
Ambiental de
PCB,s
Ratificar
Convenio de
Estocolmo
Plan para
Gestión Integral
de PCB,s (PNA)
Evidenciar la
realización del
inventario
nacional
preliminar de
PCB,s
2025: Eliminar
Uso e PCB,s
2028: Eliminar
desechos,
residuos, y
equipos
contaminados
con PCB,s
RESOLUCIÓN 0222 DE 2011 Y 1741 DE 2016 PARA LA GESTIÓN
AMBIENTAL DE PCB’S

26. Sugerido al Plan
Nacional de
Aplicación del
Convenio de
Estocolmo, y su
plan de acción para
PCB’s
IDENTIFICACIÓN
• Identificar las existencia de
equipos, aceites, desechos y
material contaminado con
PCB’s.
PREVENCIÓN
• Minimizar el riesgo derivados del
uso, mantenimiento, manipulación,
transporte, tratamiento y
eliminación de equipo, aceites y
desechos contaminados con PCB’s
REDUCCIÓN DEL
RIESGO
•Desarrollo de programas de desactivación
y retiro de uso de equipos eléctricos
contaminados con PCB’s.
•Desarrollo de lineamientos para la gestión
de PCB’s
ELIMINACIÓN
• Eliminar los equipos,
aceites y desechos
contaminados con
PCB,s de forma
ambientalmente
segura.
PLAN DE ACCIÓN DEL PNA

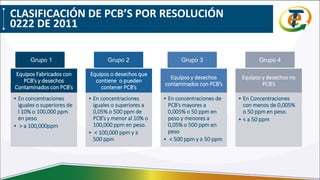

27. Equipos Fabricados con
PCB’s y desechos
Contaminados con PCB’s
• En concentraciones
iguales o superiores de
l 10% o 100,000 ppm
en peso
• > a 100,000ppm
Equipos o desechos que
contiene o pueden
contener PCB’s
• En concentraciones
iguales o superiores a
0,05% o 500 ppm de
PCB’s y menor al 10% o
100,000 ppm en peso.
• < 100,000 ppm y ≥
500 ppm
Equipos y desechos
contaminados con PCB’s
• En concentraciones de
PCB’s mayores a
0,005% o 50 ppm en
peso y menores a
0,05% o 500 ppm en
peso
• < 500 ppm y ≥ 50 ppm
Equipos y desechos no
PCB’s
• En Concentraciones
con menos de 0,005%
o 50 ppm en peso.
• < a 50 ppm
▪Grupo 1 Grupo 2 Grupo 3 Grupo 4
CLASIFICACIÓN DE PCB’S POR RESOLUCIÓN
0222 DE 2011

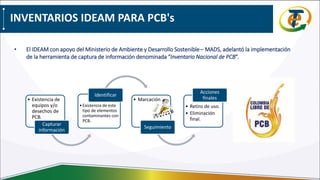

28. INVENTARIOS IDEAM PARA PCB's
• El IDEAM con apoyo del Ministerio de Ambiente y Desarrollo Sostenible– MADS, adelantó la implementación
de la herramienta de captura de información denominada “Inventario Nacional de PCB”.
• Existencia de
equipos y/o
desechos de
PCB.
Capturar
información
•Existencia de este
tipo de elementos
contaminantes con
PCB.
Identificar
• Marcación
Seguimiento
• Retiro de uso.
• Eliminación
final.
Acciones
finales

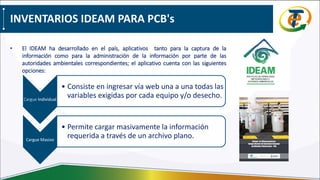

29. • El IDEAM ha desarrollado en el país, aplicativos tanto para la captura de la
información como para la administración de la información por parte de las
autoridades ambientales correspondientes; el aplicativo cuenta con las siguientes
opciones:
Cargue Individual
• Consiste en ingresar vía web una a una todas las
variables exigidas por cada equipo y/o desecho.
Cargue Masivo
• Permite cargar masivamente la información
requerida a través de un archivo plano.
INVENTARIOS IDEAM PARA PCB's

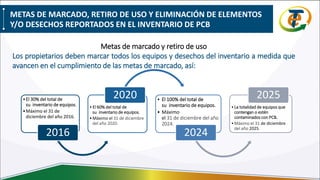

30. METAS DE MARCADO, RETIRO DE USO Y ELIMINACIÓN DE ELEMENTOS
Y/O DESECHOS REPORTADOS EN EL INVENTARIO DE PCB
Metas de marcado y retiro de uso
Los propietarios deben marcar todos los equipos y desechos del inventario a medida que
avancen en el cumplimiento de las metas de marcado, así:
•El 30% del total de
su inventario de equipos.
•Máximo el 31 de
diciembre del año 2016.
2016
•El 60% del total de
su inventario de equipos.
•Máximo el 31 de diciembre
del año 2020.
2020 • El 100% del total de
su inventario de equipos.
• Máximo
el 31 de diciembre del año
2024.
2024
•La totalidad de equipos que
contengan o estén
contaminados con PCB.
•Máximo el 31 de diciembre
del año 2025.
2025

31. Metas de eliminación
Los propietarios deben eliminar todos los equipos y desechos del inventario
contaminados con PCB según lo siguiente:
•El total de las
existencias y desechos
contaminados con
PCB, identificados y
marcados al año 2016
2017
• El total de las existencias,
desechos contaminados
con PCB identificados y
marcados al año 2020 .
2022 • El total de las existencias
desechos contaminados
con PCB identificados y
marcados al año 2024.
2028
• Para las Zonas No
Interconectadas, el total de
las existencias identificadas y
marcadas deben eliminarse a
más tardar el 31 de diciembre
de 2028.
2028
METAS DE MARCADO, RETIRO DE USO Y ELIMINACIÓN DE ELEMENTOS
Y/O DESECHOS REPORTADOS EN EL INVENTARIO DE PCB

32. INTRODUCCIÓN
• Considerando lo anterior, los PCB son sustancias que deben ser identificadas y eliminadas.
• Con ese objeto, el IDEAM con apoyo del Ministerio de Ambiente y Desarrollo Sostenible – MADS, adelantó la
implementación de la herramienta de captura de información denominada “Inventario Nacional de PCB”.
• Existencia de
equipos y/o
desechos de
PCB.
Capturar
información
•Existencia de este
tipo de elementos
contaminantes con
PCB.
Identificar
• Marcación
Seguimiento
• Retiro de uso.
• Eliminación
final.
Acciones
finales
[3]

33. INVENTARIOS IDEAM PARA PCB's
• El IDEAM ha desarrollado en el país, aplicativos tanto para la captura de la
información como para la administración de la información por parte de las
autoridades ambientales correspondientes; el aplicativo cuenta con las siguientes
opciones:
Cargue Individual
• Consiste en ingresar vía web una a una todas las
variables exigidas por cada equipo y/o desecho.
Cargue Masivo
• Permite cargar masivamente la información
requerida a través de un archivo plano.
[4]
[5]

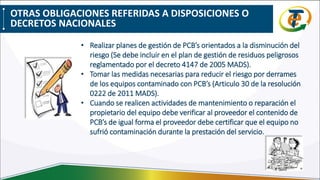

34. • Realizar planes de gestión de PCB’s orientados a la disminución del
riesgo (Se debe incluir en el plan de gestión de residuos peligrosos
reglamentado por el decreto 4147 de 2005 MADS).
• Tomar las medidas necesarias para reducir el riesgo por derrames
de los equipos contaminado con PCB’s (Articulo 30 de la resolución
0222 de 2011 MADS).
• Cuando se realicen actividades de mantenimiento o reparación el
propietario del equipo debe verificar al proveedor el contenido de
PCB’s de igual forma el proveedor debe certificar que el equipo no
sufrió contaminación durante la prestación del servicio.
OTRAS OBLIGACIONES REFERIDAS A DISPOSICIONES O
DECRETOS NACIONALES

35. Toma de Muestras Identificación
Ubicación
Geográfica de los
equipos
Caracterización
semicuantitativa o
Cuantitativa de
PCB’s
Clasificación en
grupos para el
inventario de
PCB’s
Inventario de
PCB’s ante el
IDEAM
Marcado de
equipos y
desechos
Almacenamiento
de equipos y
desechos
Transporte en
territorio Nacional
de equipos y
desechos
Disposición final
adecuada
ambientalmente
Cancelación del
inventario ante el
IDEAM
RESUMEN DE ACTIVIDADES REQUERIDAS

36. Disposición

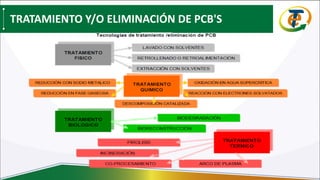

37. TRATAMIENTO Y/O ELIMINACIÓN DE PCB'S
