1. Deterioro Mecánico en Motores
Eléctricos
Ing. César Espitia Pineda
Líder de Confiabilidad
TRANSEQUIPOS S.A.

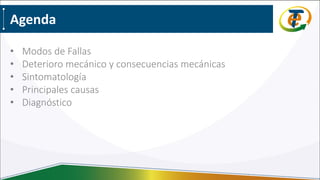

2. Agenda
• Modos de Fallas
• Deterioro mecánico y consecuencias mecánicas
• Sintomatología
• Principales causas
• Diagnóstico

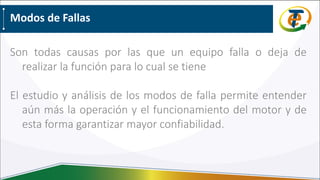

3. Modos de Fallas
Son todas causas por las que un equipo falla o deja de
realizar la función para lo cual se tiene
El estudio y análisis de los modos de falla permite entender
aún más la operación y el funcionamiento del motor y de
esta forma garantizar mayor confiabilidad.

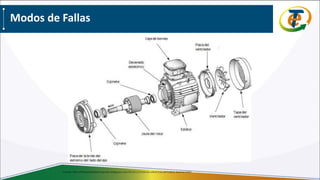

4. Fuente: http://fernandoyalbertoquotes.blogspot.com/2013/12/motores-electricos-principios-basicos.html
Modos de Fallas

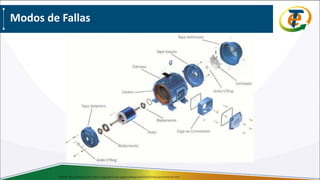

5. Fuente: http://descom.jmc.utfsm.cl/sgeywitz/sub-paginas/Maquinas%20y%20equipos/motores.htm
Modos de Fallas

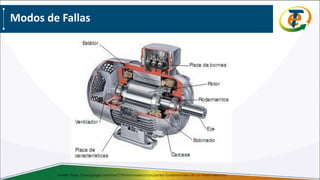

6. Fuente: https://sites.google.com/site/279motoreselectricos/partes-fundamentales-de-un-motor-electrico
Modos de Fallas

7. Modos de Fallas
Fuente: Estudios conjuntos EPRI and IEEE 1983-2010

8. Deterioro mecánico y consecuencias mecánicas

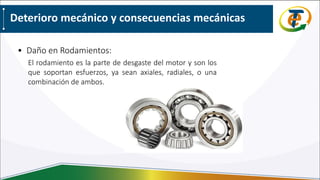

• Daño en Rodamientos:
El rodamiento es la parte de desgaste del motor y son los
que soportan esfuerzos, ya sean axiales, radiales, o una
combinación de ambos.

9. Deterioro mecánico y consecuencias mecánicas
• Principales síntomas: Altas vibraciones, alta
temperatura, alto ruido

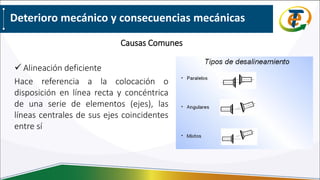

10. Deterioro mecánico y consecuencias mecánicas
 Alineación deficiente
Hace referencia a la colocación o
disposición en línea recta y concéntrica
de una serie de elementos (ejes), las
líneas centrales de sus ejes coincidentes
entre sí
Causas Comunes

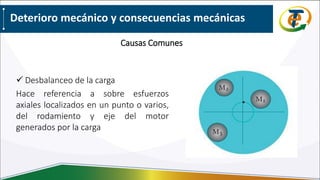

11. Deterioro mecánico y consecuencias mecánicas
 Desbalanceo de la carga
Hace referencia a sobre esfuerzos
axiales localizados en un punto o varios,
del rodamiento y eje del motor
generados por la carga
Causas Comunes

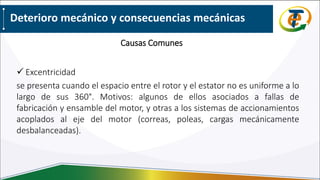

12. Deterioro mecánico y consecuencias mecánicas
 Excentricidad
se presenta cuando el espacio entre el rotor y el estator no es uniforme a lo
largo de sus 360°. Motivos: algunos de ellos asociados a fallas de
fabricación y ensamble del motor, y otras a los sistemas de accionamientos
acoplados al eje del motor (correas, poleas, cargas mecánicamente
desbalanceadas).
Causas Comunes

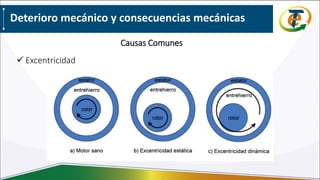

13. Deterioro mecánico y consecuencias mecánicas
 Excentricidad
Causas Comunes

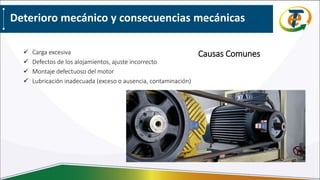

14. Deterioro mecánico y consecuencias mecánicas
 Carga excesiva
 Defectos de los alojamientos, ajuste incorrecto
 Montaje defectuoso del motor
 Lubricación inadecuada (exceso o ausencia, contaminación)
Causas Comunes

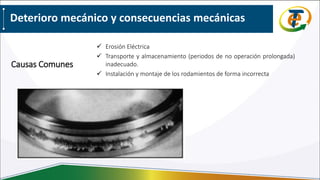

15. Deterioro mecánico y consecuencias mecánicas
 Erosión Eléctrica
 Transporte y almacenamiento (periodos de no operación prolongada)
inadecuado.
 Instalación y montaje de los rodamientos de forma incorrecta
Causas Comunes

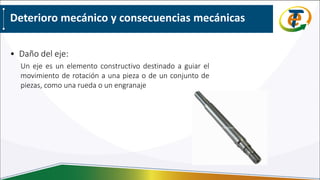

16. Deterioro mecánico y consecuencias mecánicas
• Daño del eje:
Un eje es un elemento constructivo destinado a guiar el
movimiento de rotación a una pieza o de un conjunto de
piezas, como una rueda o un engranaje

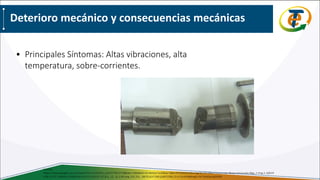

17. Deterioro mecánico y consecuencias mecánicas
• Principales Síntomas: Altas vibraciones, alta
temperatura, sobre-corrientes.
Fuente:
https://www.google.com.co/search?rlz=1C1GCEA_enCO779CO779&biw=1366&bih=613&tbm=isch&sa=1&ei=fHCRW9OvKKvc5gLN1Y2ICA&q=rotura+eje+&oq=rotura+eje+&gs_l=img.3..0j0i24
k1l6.22747.24938.0.25090.8.8.0.0.0.0.129.925.1j7.8.0....0...1c.1.64.img..0.6.702...0i67k1j0i7i30k1j0i8i7i30k1.0.Lv7ircirfAk#imgrc=hF1RwDpssq9cXM:

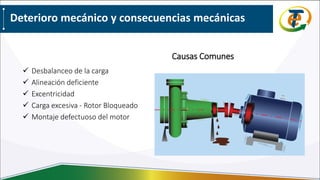

18. Deterioro mecánico y consecuencias mecánicas
 Desbalanceo de la carga
 Alineación deficiente
 Excentricidad
 Carga excesiva - Rotor Bloqueado
 Montaje defectuoso del motor
Causas Comunes

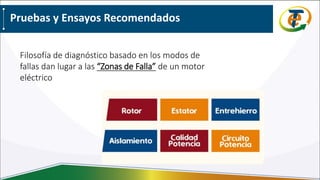

19. Pruebas y Ensayos Recomendados
Filosofía de diagnóstico basado en los modos de
fallas dan lugar a las “Zonas de Falla” de un motor
eléctrico

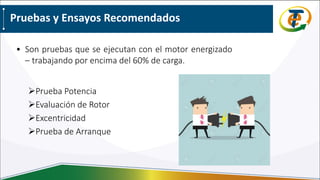

20. Pruebas y Ensayos Recomendados
• Son pruebas que se ejecutan con el motor energizado
– trabajando por encima del 60% de carga.
Prueba Potencia
Evaluación de Rotor
Excentricidad
Prueba de Arranque

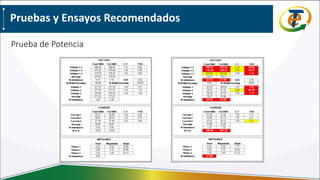

21. Pruebas y Ensayos Recomendados
Prueba de Potencia

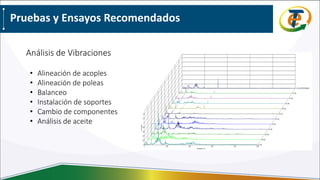

22. Análisis de Vibraciones
Pruebas y Ensayos Recomendados
• Alineación de acoples
• Alineación de poleas
• Balanceo
• Instalación de soportes
• Cambio de componentes
• Análisis de aceite

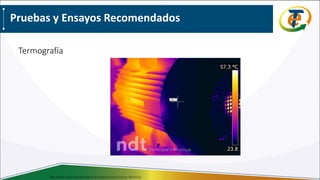

23. Termografía
Pruebas y Ensayos Recomendados
http://www.inspeccionestermograficas.es/aplicaciones/motores-electricos/

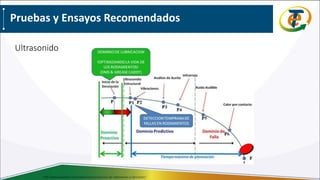

24. Ultrasonido
Pruebas y Ensayos Recomendados
http://www.uesystems.eu/es/aplicaciones/inspeccion-de-rodamientos-y-lubricacion/

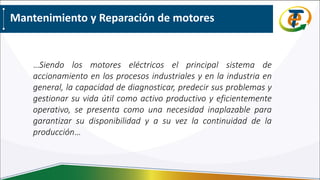

25. …Siendo los motores eléctricos el principal sistema de
accionamiento en los procesos industriales y en la industria en
general, la capacidad de diagnosticar, predecir sus problemas y
gestionar su vida útil como activo productivo y eficientemente
operativo, se presenta como una necesidad inaplazable para
garantizar su disponibilidad y a su vez la continuidad de la
producción…
Mantenimiento y Reparación de motores
