El interruptor diferencial se utiliza en las instalaciones eléctricas de las casas para proteger la vida de las personas de descargas eléctricas. Detecta pequeñas diferencias de corriente entre la fase y el neutro que podrían indicar una descarga a tierra, y desconecta la alimentación eléctrica de manera automática. Los tipos más comunes son los bipolares y tetrapolares, y cuentan con un botón de prueba para comprobar su funcionamiento cada mes.

1. Por: Avelino Mayo 5° “A”

2. El interruptor diferencial
es utilizado en las
instalaciones de la
casa para proteger la
vida de las personas
de perdidas de
corriente.

3. Los disyuntores más
comúnmente
utilizados son los que
trabajan con
corrientes alternas,
aunque existen
también para
corrientes continuas.

4. TIPOS DE DISYUNTORES:
(Los mas utilizados)
Bipolar Tetrapolar

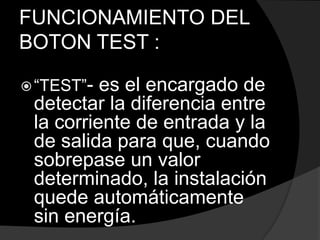

5. FUNCIONAMIENTO DEL
BOTON TEST :
“TEST”- es el encargado de
detectar la diferencia entre
la corriente de entrada y la
de salida para que, cuando
sobrepase un valor
determinado, la instalación
quede automáticamente
sin energía.

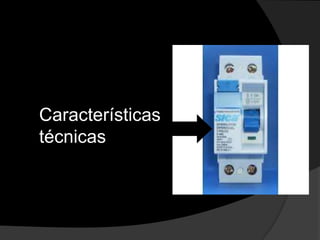

6. Características
técnicas

7. Características Técnicas:
 - Corriente nominal (In) a 30°C: 16A,
25A, 40A, 63A, 80A (versión bipolar)
25A, 40A, 63A (versión tetrapolar)
 - Norma de referencia: IEC 61008
 - Tensión nominal de trabajo (Vn):
230/400 Vca
 I (intensidad de corriente) : 800 A

8. I∆n (Corriente de defecto):
Los interruptores
diferenciales están provistos
de un pulsador, que cuando
se aprieta provoca un
desequilibrio de corriente de
30 mA, que sirve para un
control intermitente de su
eficacia. Se recomienda
pulsarlos una vez al mes.

10. Contactos:

11. El contacto de una persona con un
elemento en tensión puede ser
DIRECTO o INDIRECTO. Se dice
que es DIRECTO cuando dicho
elemento se encuentra
normalmente bajo tensión. Por el
contrario, el contacto se define
como INDIRECTO si el elemento ha
sido puesto bajo tensión
accidentalmente (por ejemplo, por
una falla en el aislamiento).

12. FIN!!!
