Este documento describe las propiedades y características del movimiento ondulatorio. Explica que existen ondas mecánicas, que requieren de un medio para propagarse, y ondas electromagnéticas que no necesitan medio. Describe los elementos clave de una onda como longitud de onda, frecuencia, amplitud y velocidad. También cubre conceptos como ondas longitudinales, transversales, difracción, refracción e interferencia.

1. CORPORACIÓN UNIFICADA
NACIONAL DE EDUCACIÓN
SUPERIOR C.U.N
ONDAS Y ELECTROMAGNETISMO
MOVIMIENTO ONDULATORIO

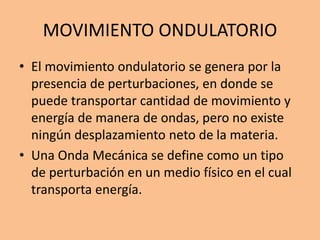

2. MOVIMIENTO ONDULATORIO
• El movimiento ondulatorio se genera por la
presencia de perturbaciones, en donde se
puede transportar cantidad de movimiento y
energía de manera de ondas, pero no existe
ningún desplazamiento neto de la materia.
• Una Onda Mecánica se define como un tipo
de perturbación en un medio físico en el cual
transporta energía.

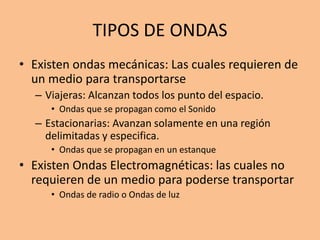

3. TIPOS DE ONDAS
• Existen ondas mecánicas: Las cuales requieren de
un medio para transportarse
– Viajeras: Alcanzan todos los punto del espacio.
• Ondas que se propagan como el Sonido
– Estacionarias: Avanzan solamente en una región
delimitadas y especifica.
• Ondas que se propagan en un estanque
• Existen Ondas Electromagnéticas: las cuales no
requieren de un medio para poderse transportar
• Ondas de radio o Ondas de luz

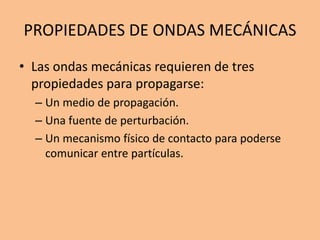

4. PROPIEDADES DE ONDAS MECÁNICAS
• Las ondas mecánicas requieren de tres
propiedades para propagarse:
– Un medio de propagación.
– Una fuente de perturbación.
– Un mecanismo físico de contacto para poderse
comunicar entre partículas.

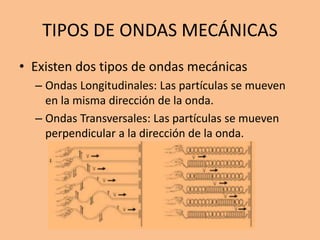

5. TIPOS DE ONDAS MECÁNICAS
• Existen dos tipos de ondas mecánicas
– Ondas Longitudinales: Las partículas se mueven
en la misma dirección de la onda.
– Ondas Transversales: Las partículas se mueven
perpendicular a la dirección de la onda.

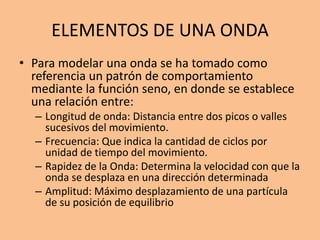

6. ELEMENTOS DE UNA ONDA
• Para modelar una onda se ha tomado como
referencia un patrón de comportamiento
mediante la función seno, en donde se establece
una relación entre:
– Longitud de onda: Distancia entre dos picos o valles
sucesivos del movimiento.
– Frecuencia: Que indica la cantidad de ciclos por
unidad de tiempo del movimiento.
– Rapidez de la Onda: Determina la velocidad con que la
onda se desplaza en una dirección determinada
– Amplitud: Máximo desplazamiento de una partícula
de su posición de equilibrio

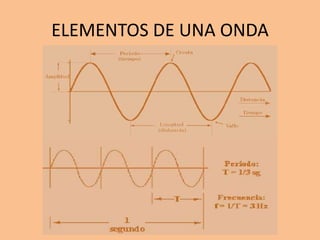

7. ELEMENTOS DE UNA ONDA

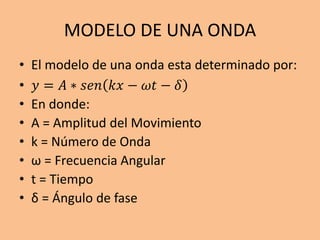

8. MODELO DE UNA ONDA
• El modelo de una onda esta determinado por:
• 𝑦 = 𝐴 ∗ 𝑠𝑒𝑛 𝑘𝑥 − 𝜔𝑡 − 𝛿
• En donde:
• A = Amplitud del Movimiento
• k = Número de Onda
• ω = Frecuencia Angular
• t = Tiempo
• δ = Ángulo de fase

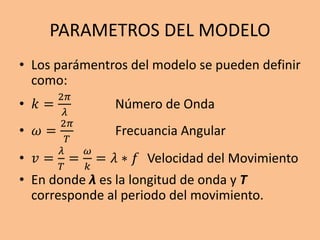

9. PARAMETROS DEL MODELO
• Los parámentros del modelo se pueden definir
como:
• 𝑘 =
2𝜋
𝜆
Número de Onda
• 𝜔 =
2𝜋
𝑇
Frecuancia Angular
• 𝑣 =
𝜆
𝑇
=
𝜔
𝑘
= 𝜆 ∗ 𝑓 Velocidad del Movimiento
• En donde λ es la longitud de onda y T
corresponde al periodo del movimiento.

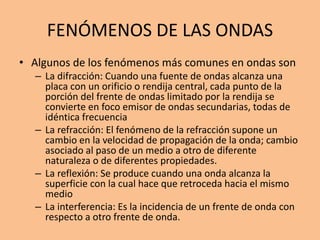

10. FENÓMENOS DE LAS ONDAS
• Algunos de los fenómenos más comunes en ondas son
– La difracción: Cuando una fuente de ondas alcanza una
placa con un orificio o rendija central, cada punto de la
porción del frente de ondas limitado por la rendija se
convierte en foco emisor de ondas secundarias, todas de
idéntica frecuencia
– La refracción: El fenómeno de la refracción supone un
cambio en la velocidad de propagación de la onda; cambio
asociado al paso de un medio a otro de diferente
naturaleza o de diferentes propiedades.
– La reflexión: Se produce cuando una onda alcanza la
superficie con la cual hace que retroceda hacia el mismo
medio
– La interferencia: Es la incidencia de un frente de onda con
respecto a otro frente de onda.

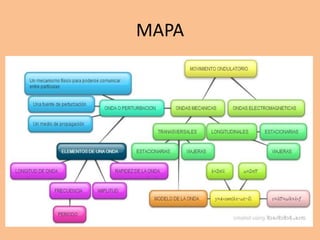

11. MAPA
