Este documento proporciona una introducción a la neumática. Explica las leyes fundamentales de los gases, los elementos básicos de una instalación neumática como compresores, refrigeradores, secadores y filtros. También describe los componentes neumáticos comunes como válvulas direccionales, reguladores, cilindros y detectores, así como su simbología. Por último, presenta ejemplos de circuitos neumáticos y funciones lógicas.

1. 1
NEUMÁTICA

2. 2

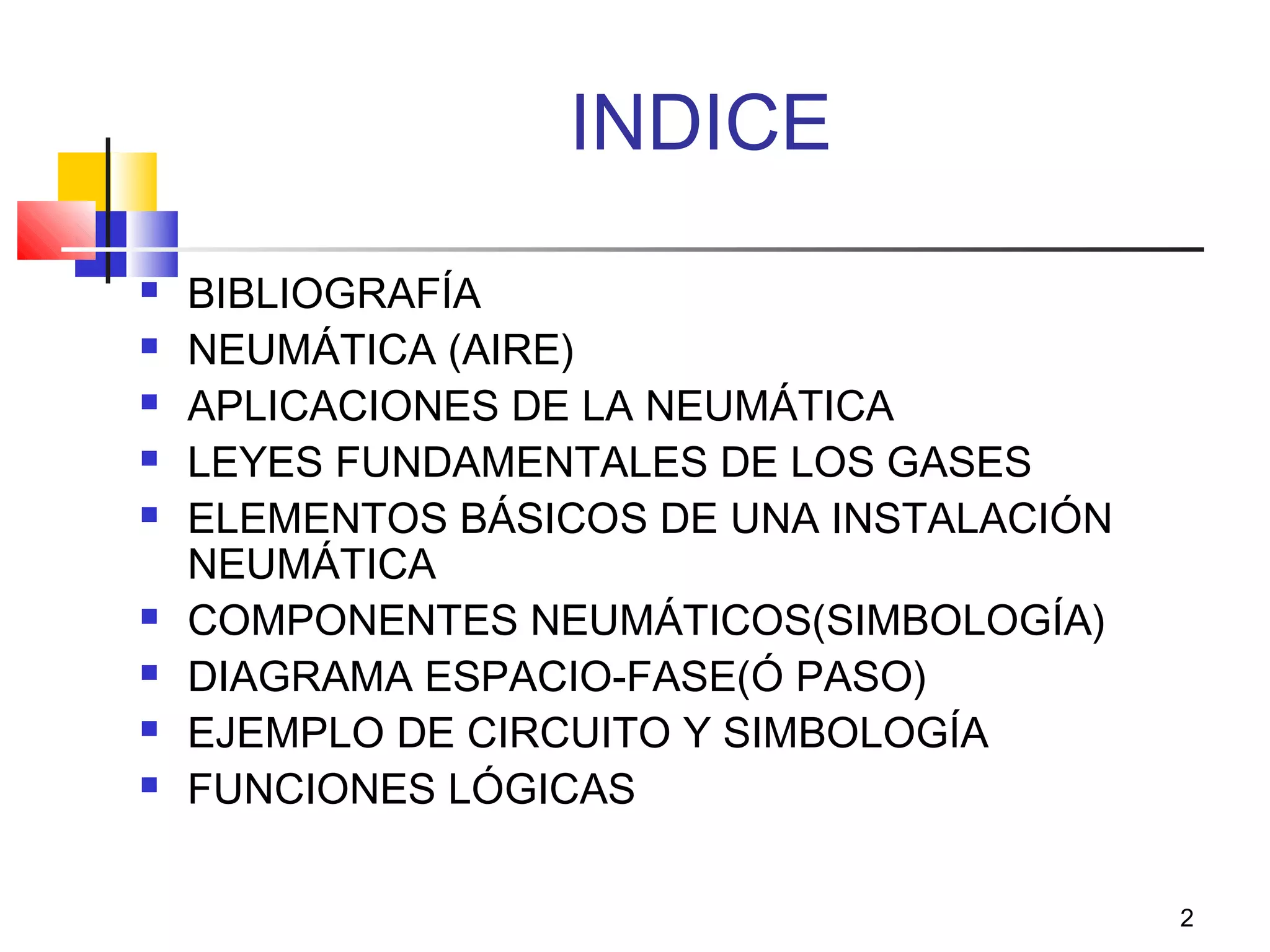

INDICE
 BIBLIOGRAFÍA
 NEUMÁTICA (AIRE)
 APLICACIONES DE LA NEUMÁTICA
 LEYES FUNDAMENTALES DE LOS GASES
 ELEMENTOS BÁSICOS DE UNA INSTALACIÓN
NEUMÁTICA
 COMPONENTES NEUMÁTICOS(SIMBOLOGÍA)
 DIAGRAMA ESPACIO-FASE(Ó PASO)
 EJEMPLO DE CIRCUITO Y SIMBOLOGÍA
 FUNCIONES LÓGICAS

3. 3

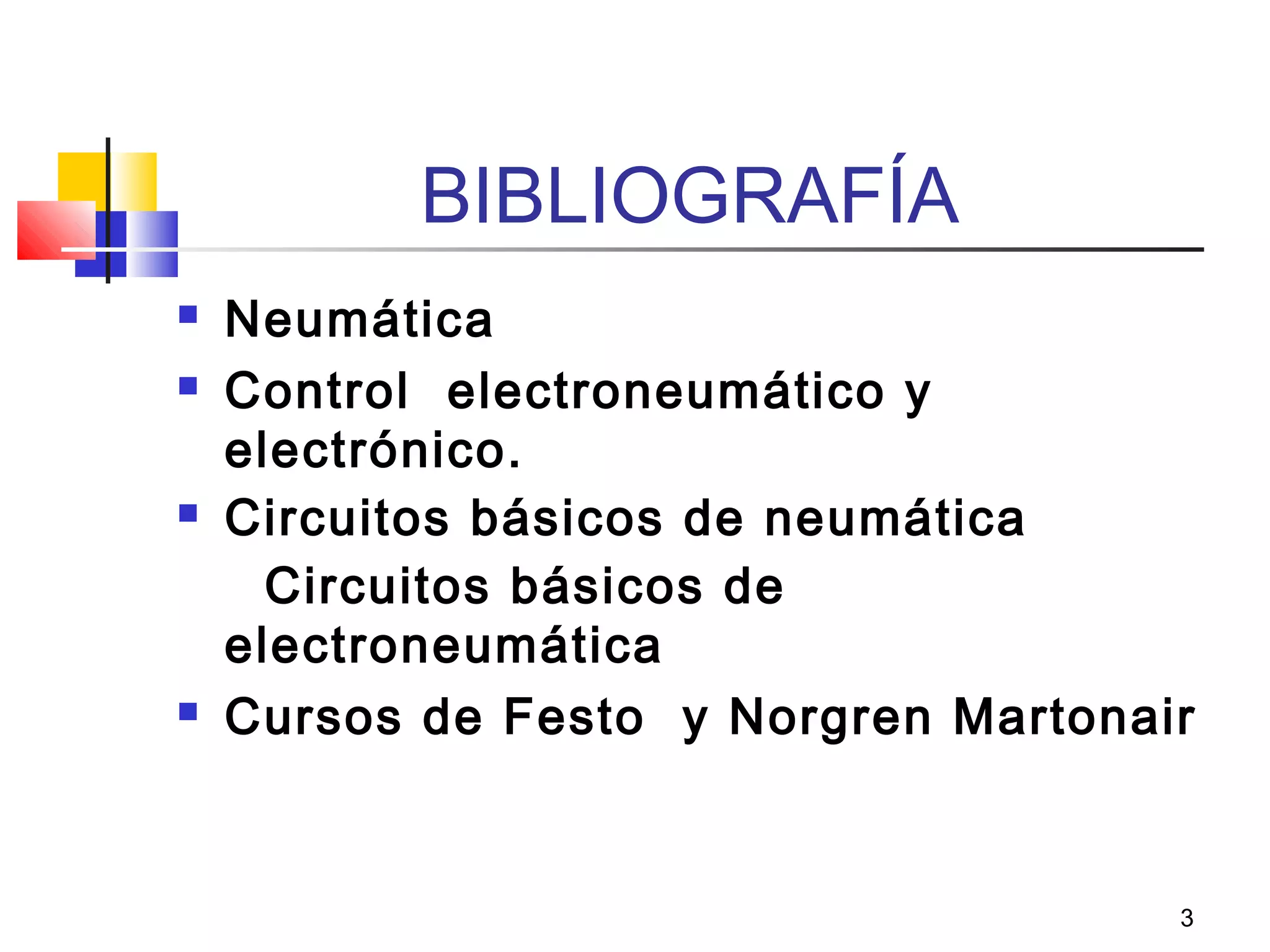

BIBLIOGRAFÍA
 Neumática
 Control electroneumático y
electrónico.
 Circuitos básicos de neumática
Circuitos básicos de
electroneumática
 Cursos de Festo y Norgren Martonair

4. 4

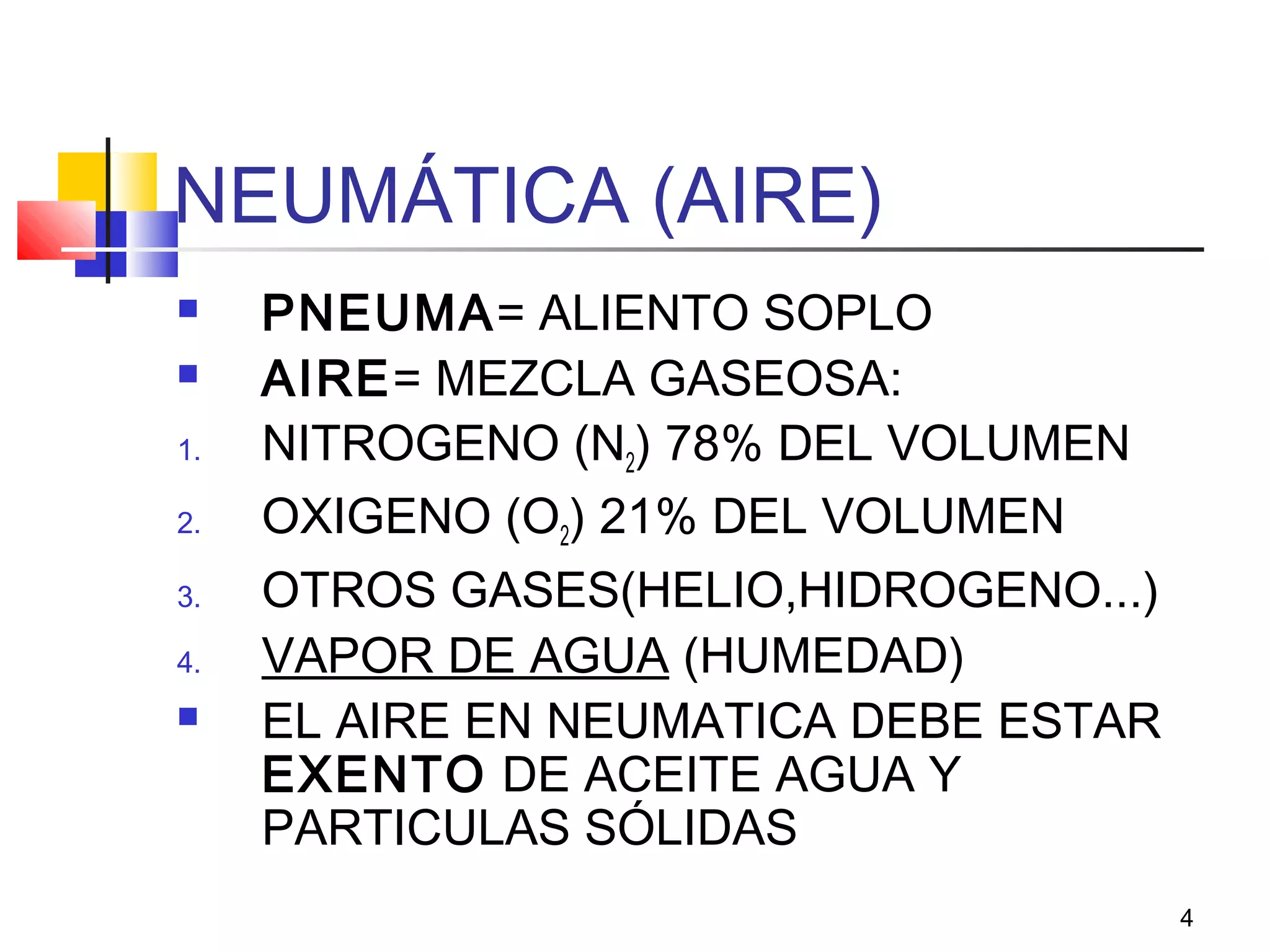

NEUMÁTICA (AIRE)
 PNEUMA= ALIENTO SOPLO
 AIRE= MEZCLA GASEOSA:
1. NITROGENO (N2) 78% DEL VOLUMEN
2. OXIGENO (O2) 21% DEL VOLUMEN
3. OTROS GASES(HELIO,HIDROGENO...)
4. VAPOR DE AGUA (HUMEDAD)
 EL AIRE EN NEUMATICA DEBE ESTAR
EXENTO DE ACEITE AGUA Y
PARTICULAS SÓLIDAS

5. 5

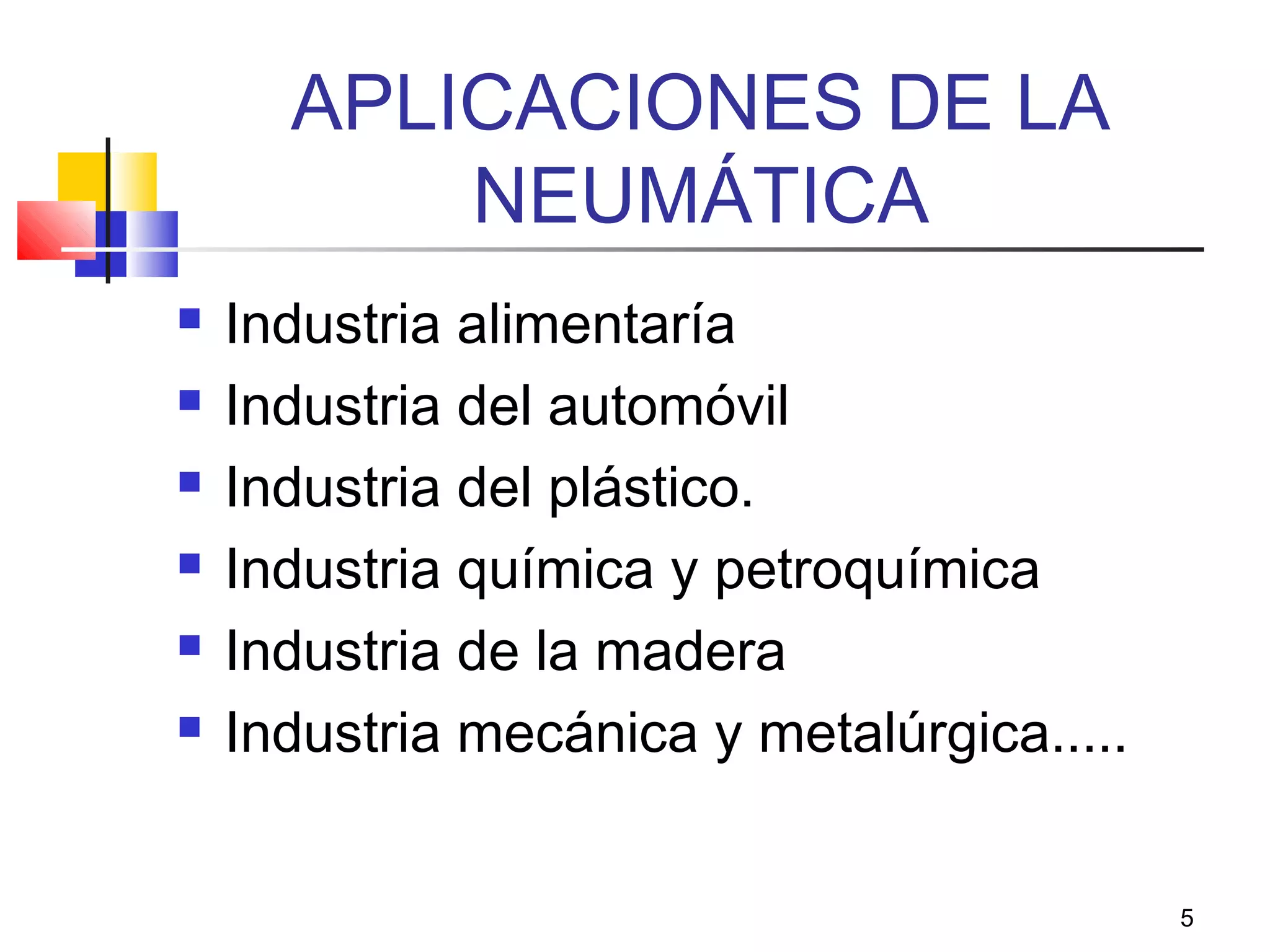

APLICACIONES DE LA
NEUMÁTICA
 Industria alimentaría
 Industria del automóvil
 Industria del plástico.
 Industria química y petroquímica
 Industria de la madera
 Industria mecánica y metalúrgica.....

6. 6

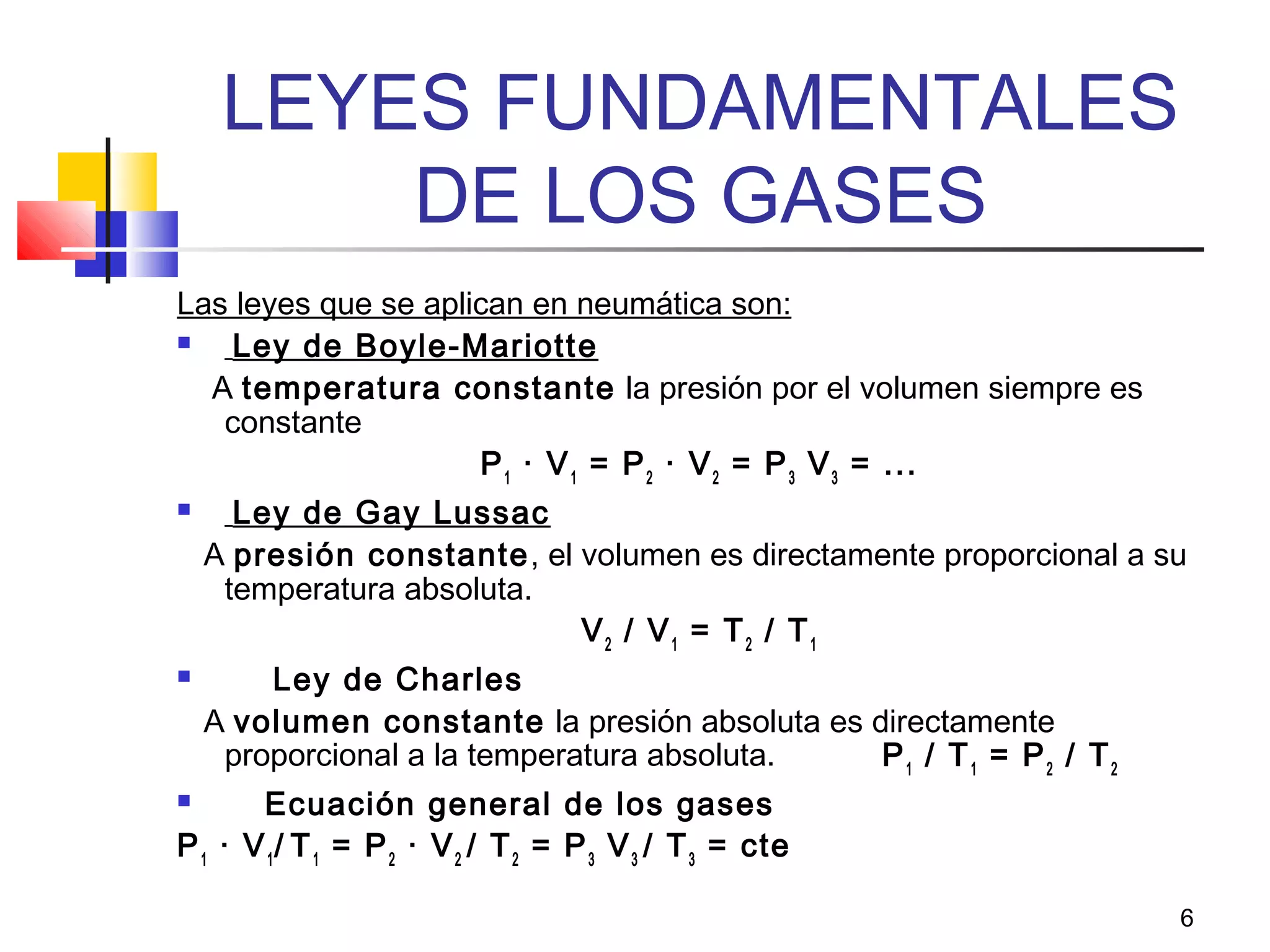

LEYES FUNDAMENTALES
DE LOS GASES
Las leyes que se aplican en neumática son:
 Ley de Boyle-Mariotte
A temperatura constante la presión por el volumen siempre es
constante
P1
· V1
= P2
· V2
= P3
V3
= ...
 Ley de Gay Lussac
A presión constante, el volumen es directamente proporcional a su
temperatura absoluta.
V2
/ V1
= T2
/ T1
 Ley de Charles
A volumen constante la presión absoluta es directamente
proporcional a la temperatura absoluta. P1
/ T1
= P2
/ T2
 Ecuación general de los gases
P1
· V1
/ T1
= P2
· V2
/ T2
= P3
V3
/ T3
= cte

7. 7
ELEMENTOS BÁSICOS DE
UNA INSTALACIÓN
NEUMÁTICA

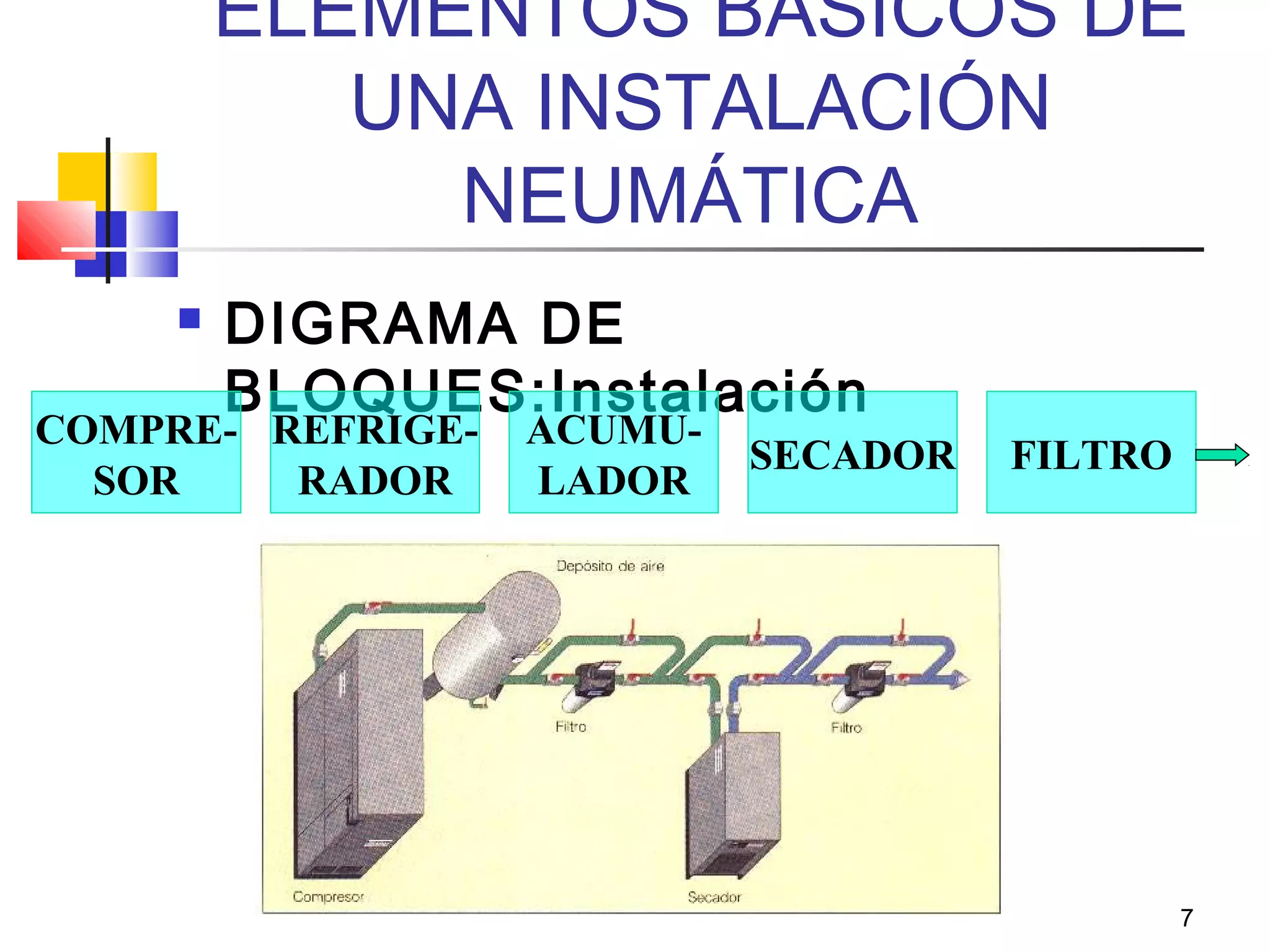

 DIGRAMA DE
BLOQUES:Instalación
COMPRE-
SOR
REFRIGE-
RADOR
ACUMU-
LADOR
SECADOR FILTRO

8. 8
ELEMENTOS BÁSICOS DE
UNA INSTALACIÓN
NEUMÁTICA

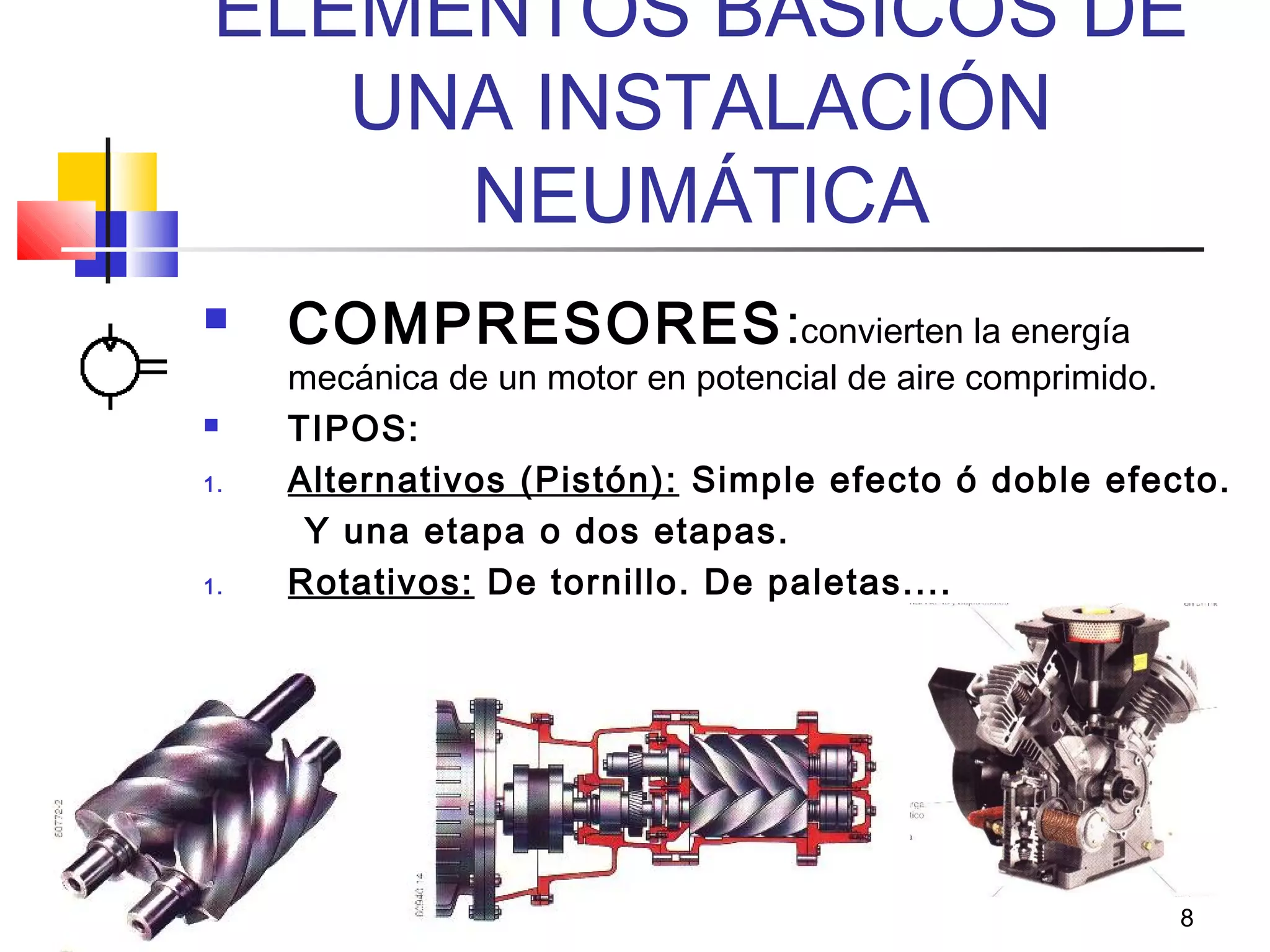

 COMPRESORES:convierten la energía
mecánica de un motor en potencial de aire comprimido.
 TIPOS:
1. Alternativos (Pistón): Simple efecto ó doble efecto.
Y una etapa o dos etapas.
1. Rotativos: De tornillo. De paletas....

9. 9
ELEMENTOS BÁSICOS DE
UNA INSTALACIÓN
NEUMÁTICA

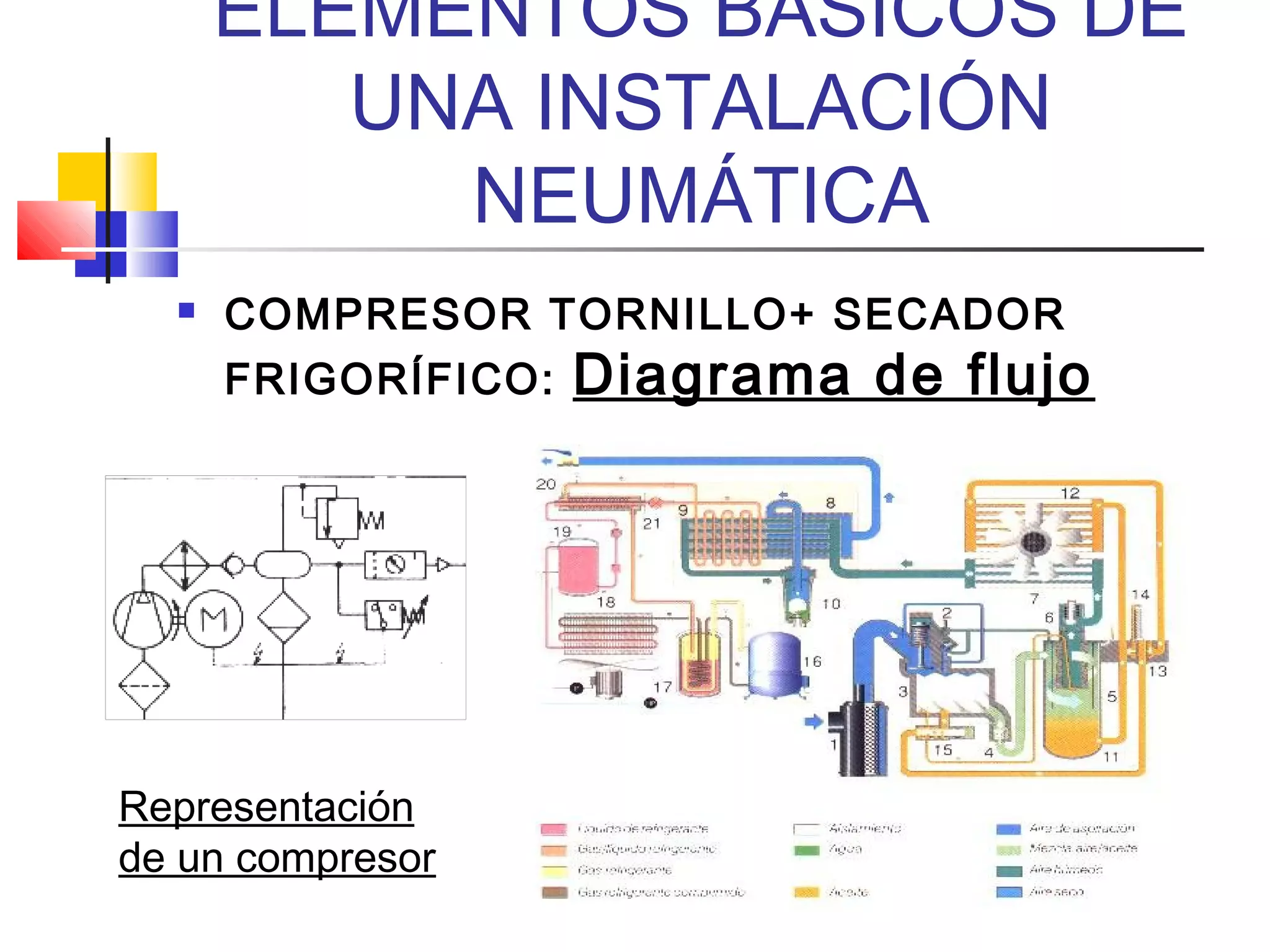

 COMPRESOR TORNILLO+ SECADOR
FRIGORÍFICO: Diagrama de flujo
Representación
de un compresor

10. 10
ELEMENTOS BÁSICOS DE
UNA INSTALACIÓN
NEUMÁTICA

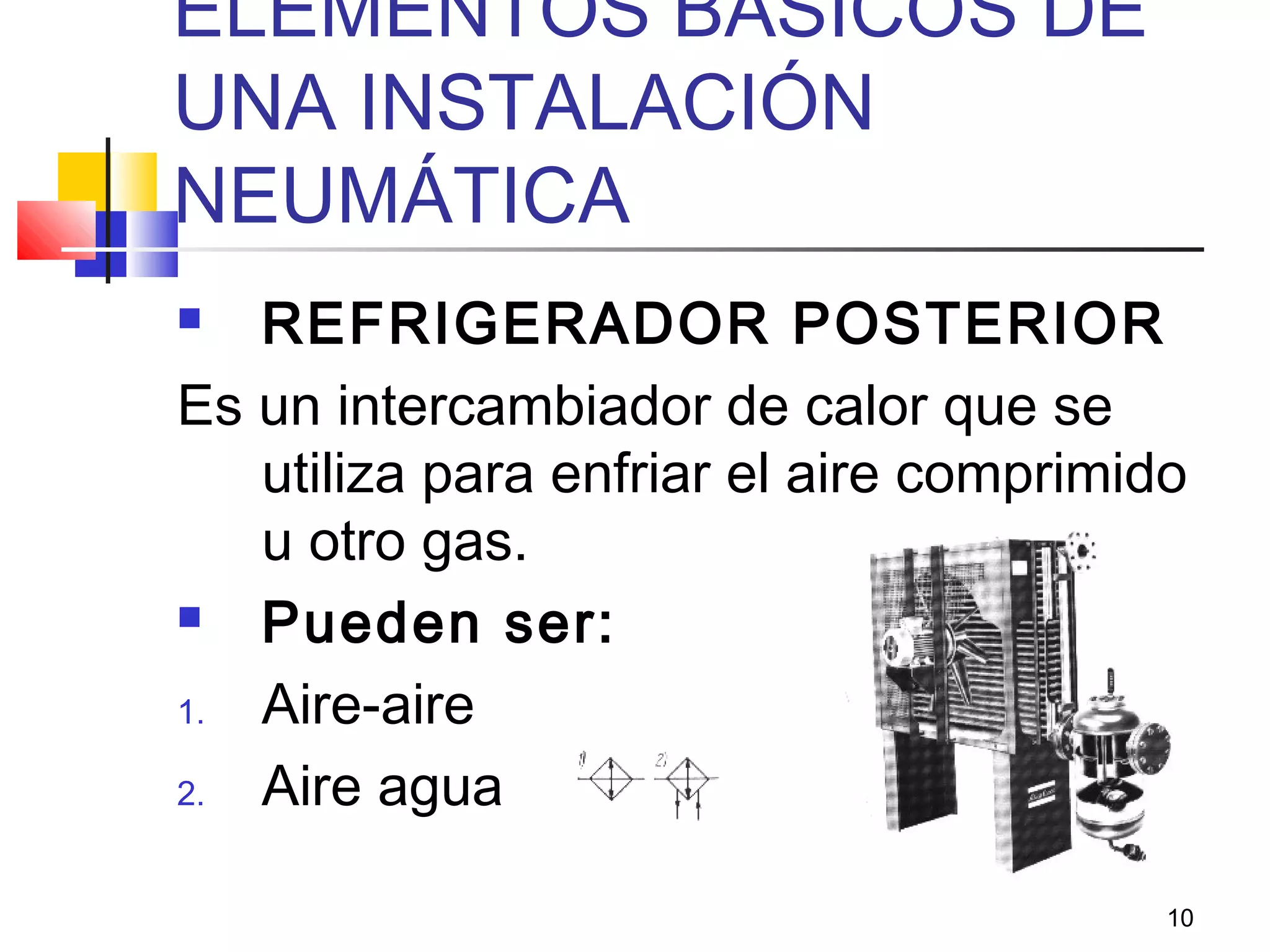

 REFRIGERADOR POSTERIOR
Es un intercambiador de calor que se
utiliza para enfriar el aire comprimido
u otro gas.
 Pueden ser:
1. Aire-aire
2. Aire agua

11. 11
ELEMENTOS BÁSICOS DE
UNA INSTALACIÓN
NEUMÁTICA

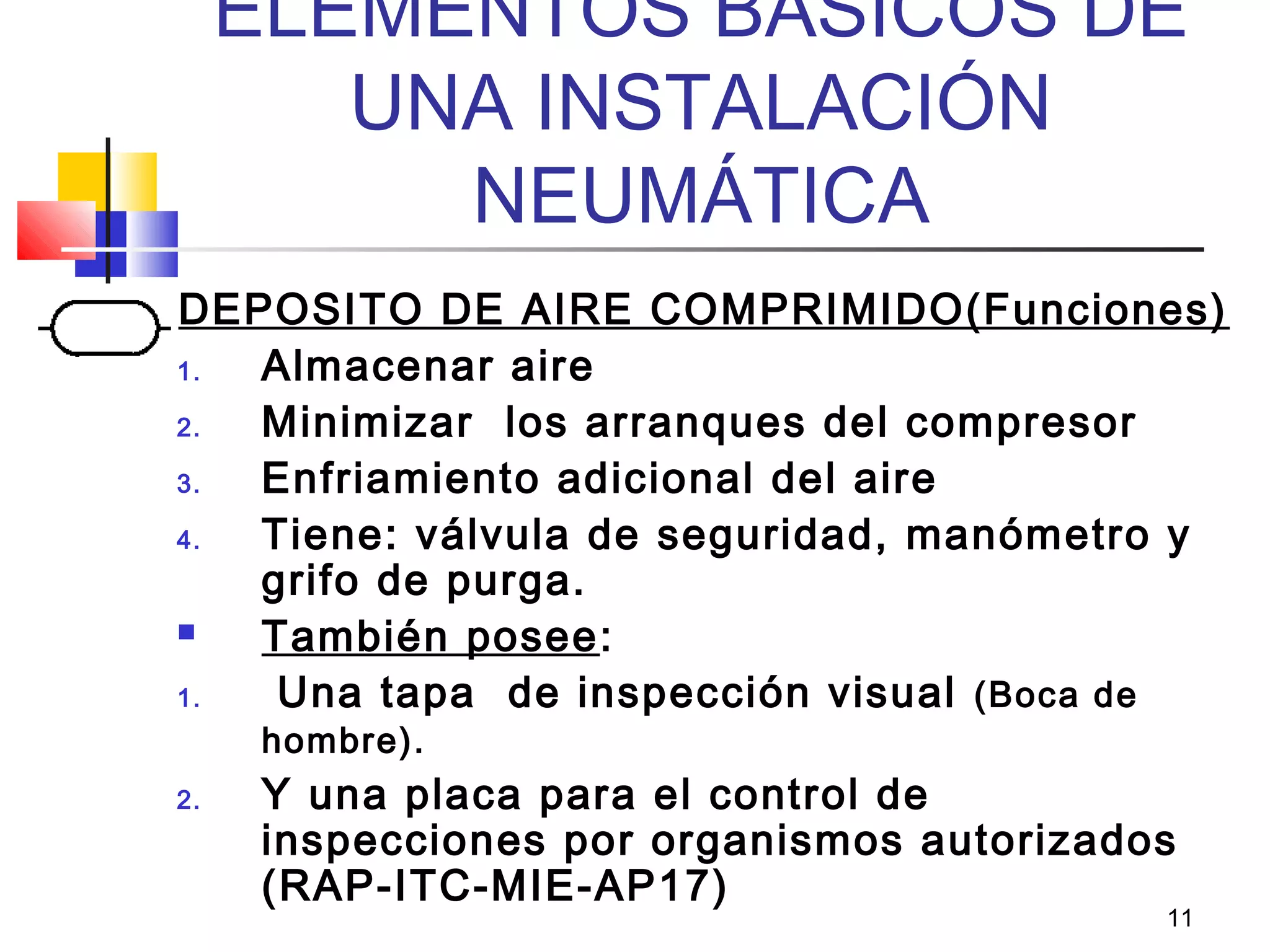

DEPOSITO DE AIRE COMPRIMIDO(Funciones)
1. Almacenar aire
2. Minimizar los arranques del compresor
3. Enfriamiento adicional del aire
4. Tiene: válvula de seguridad, manómetro y
grifo de purga.
 También posee:
1. Una tapa de inspección visual (Boca de
hombre).
2. Y una placa para el control de
inspecciones por organismos autorizados
(RAP-ITC-MIE-AP17)

12. 12
ELEMENTOS BÁSICOS DE
UNA INSTALACIÓN
NEUMÁTICA

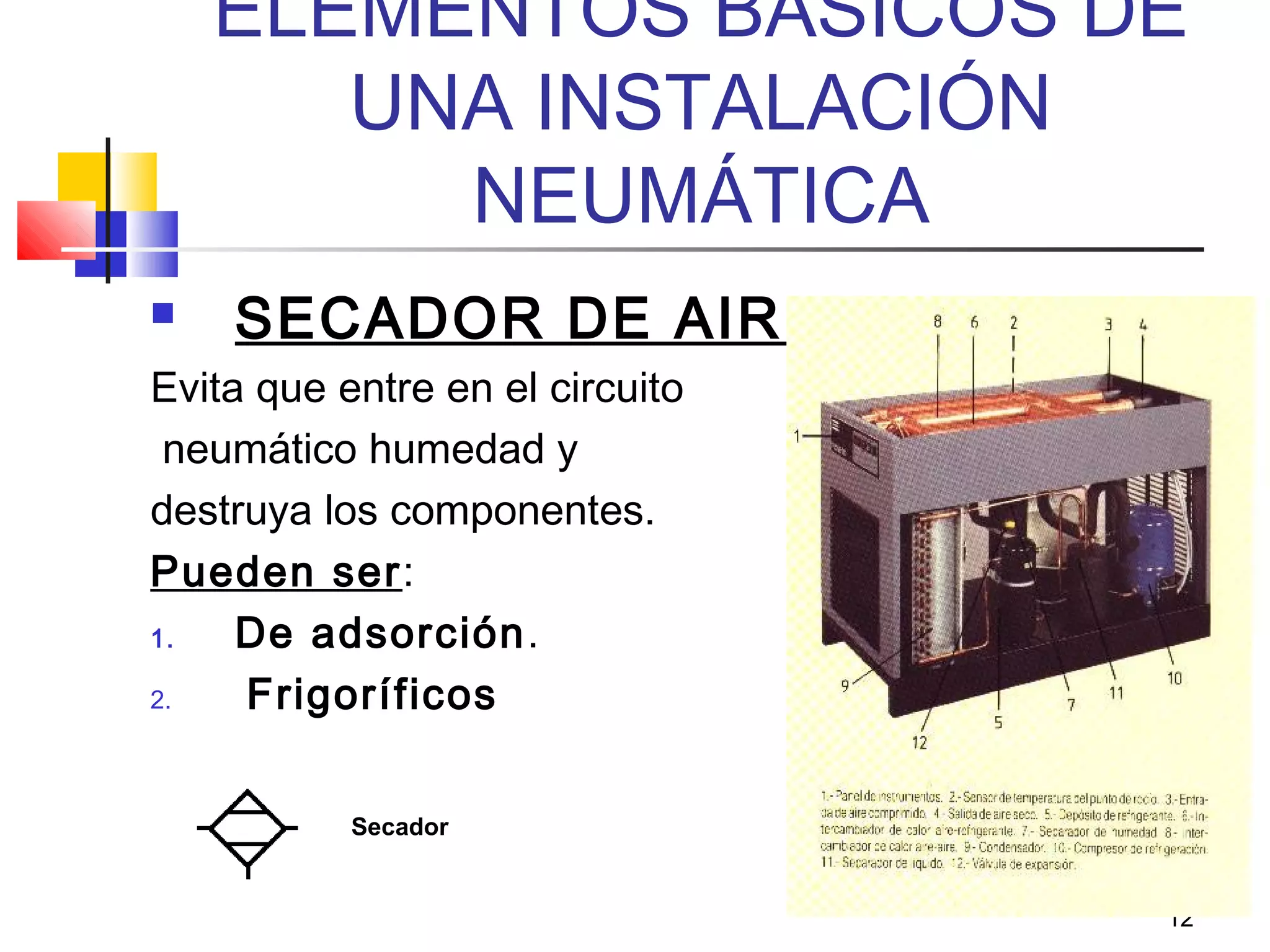

 SECADOR DE AIRE:
Evita que entre en el circuito
neumático humedad y
destruya los componentes.
Pueden ser:
1. De adsorción.
2. Frigoríficos
Secador

13. 13
ELEMENTOS BÁSICOS DE
UNA INSTALACIÓN
NEUMÁTICA

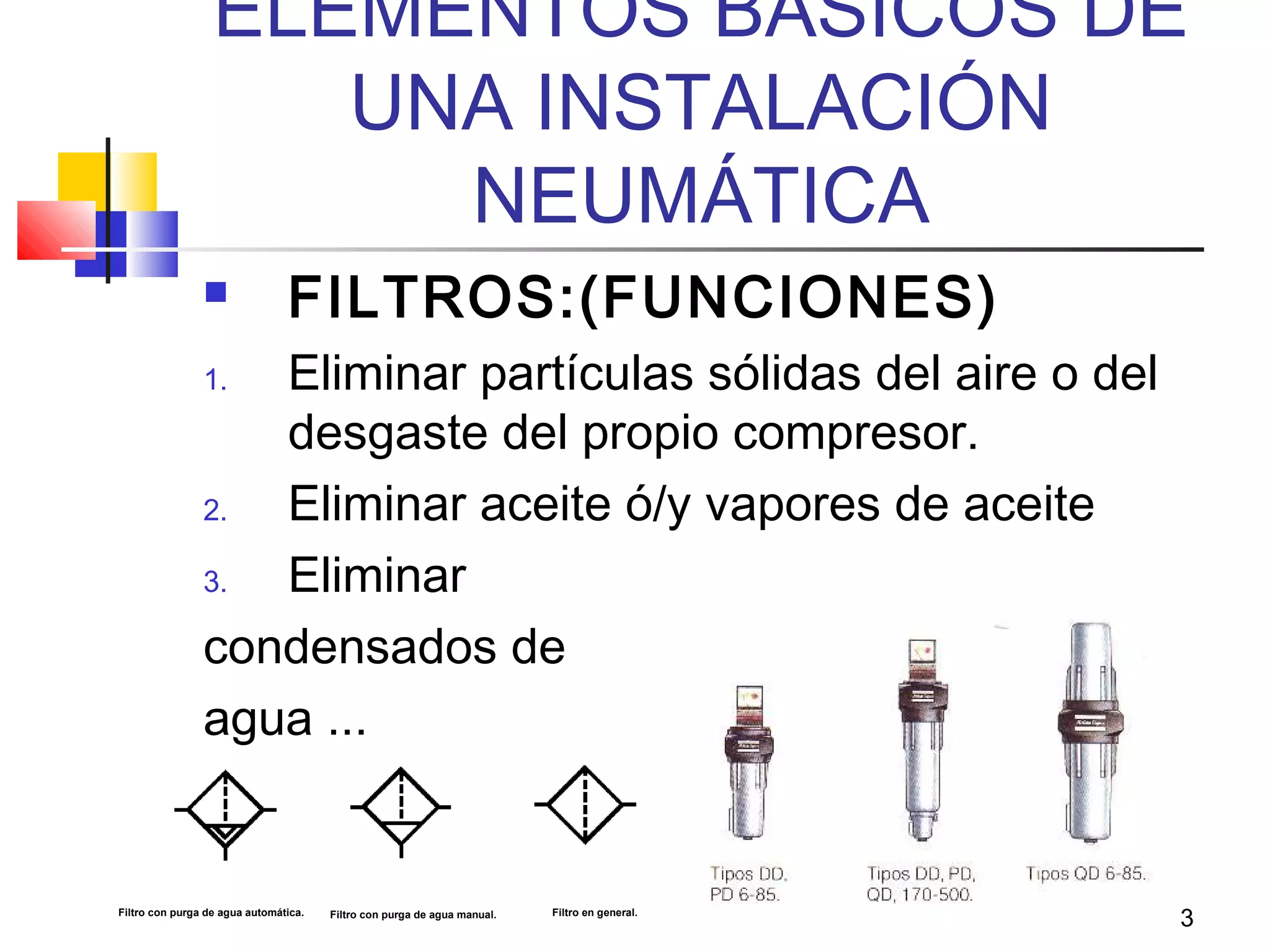

 FILTROS:(FUNCIONES)
1. Eliminar partículas sólidas del aire o del
desgaste del propio compresor.
2. Eliminar aceite ó/y vapores de aceite
3. Eliminar
condensados de
agua ...
Filtro con purga de agua automática. Filtro con purga de agua manual. Filtro en general.

14. 14
ELEMENTOS BÁSICOS DE
UNA INSTALACIÓN
NEUMÁTICA

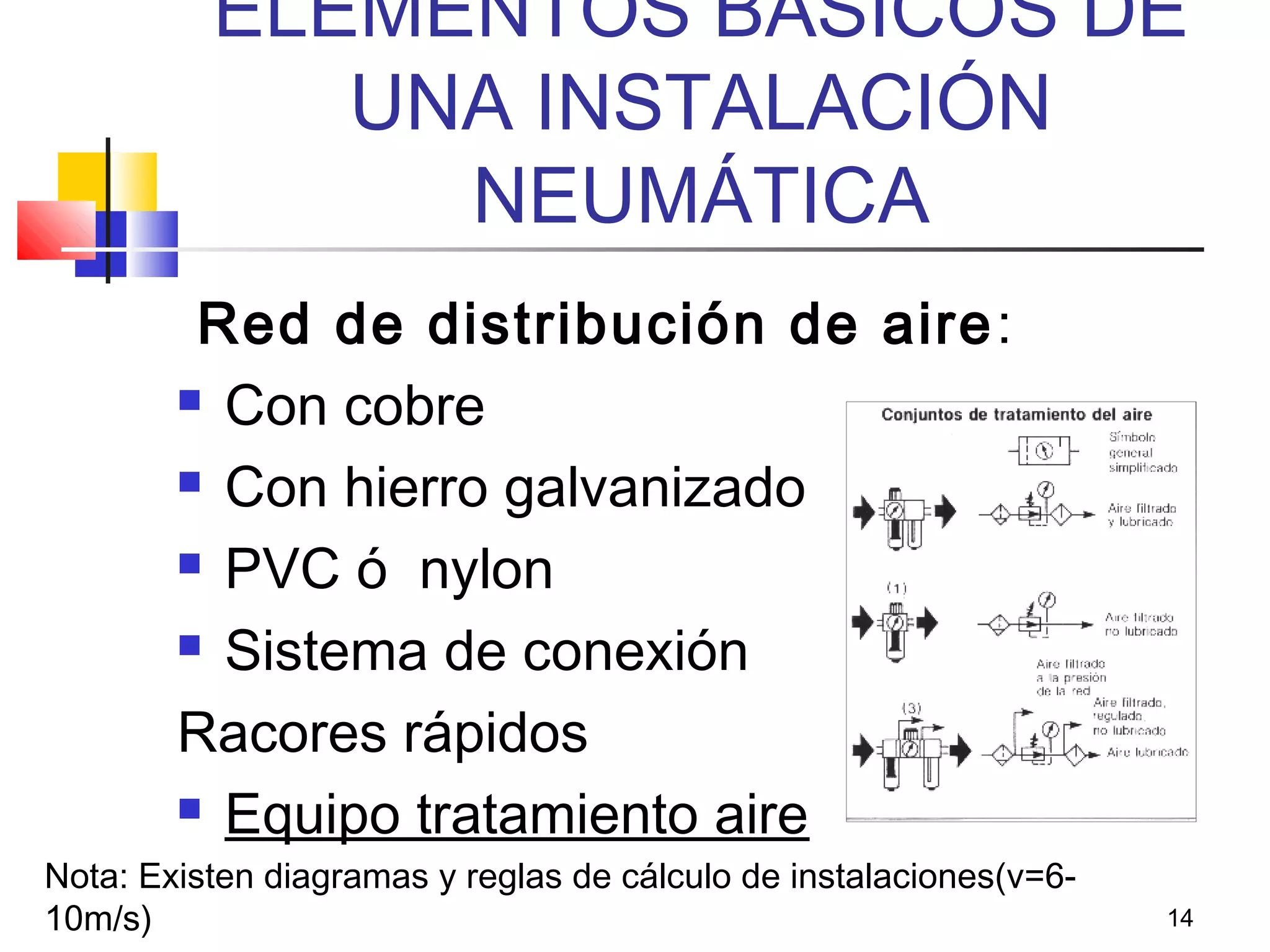

Red de distribución de aire:
 Con cobre
 Con hierro galvanizado
 PVC ó nylon
 Sistema de conexión
Racores rápidos
 Equipo tratamiento aire
Nota: Existen diagramas y reglas de cálculo de instalaciones(v=6-
10m/s)

15. 15
COMPONENTES
UTILIZADOS EN
NEUMÁTICA(SIMBOLOGÍA)

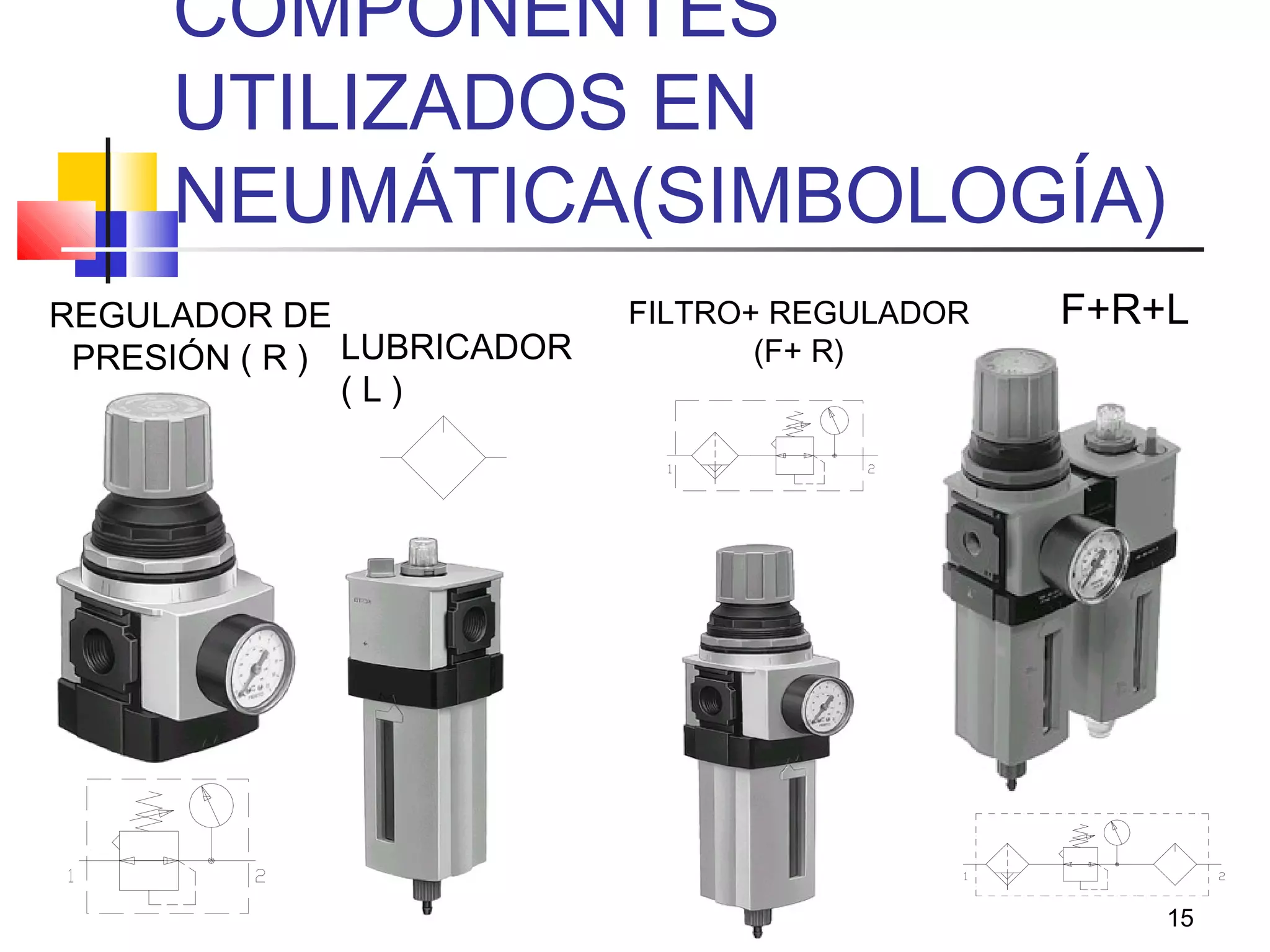

REGULADOR DE
PRESIÓN ( R ) LUBRICADOR
( L )
FILTRO+ REGULADOR
(F+ R)
F+R+L

16. 16
COMPONENTES
NEUMÁTICOS(SIMBOLOGÍA
)

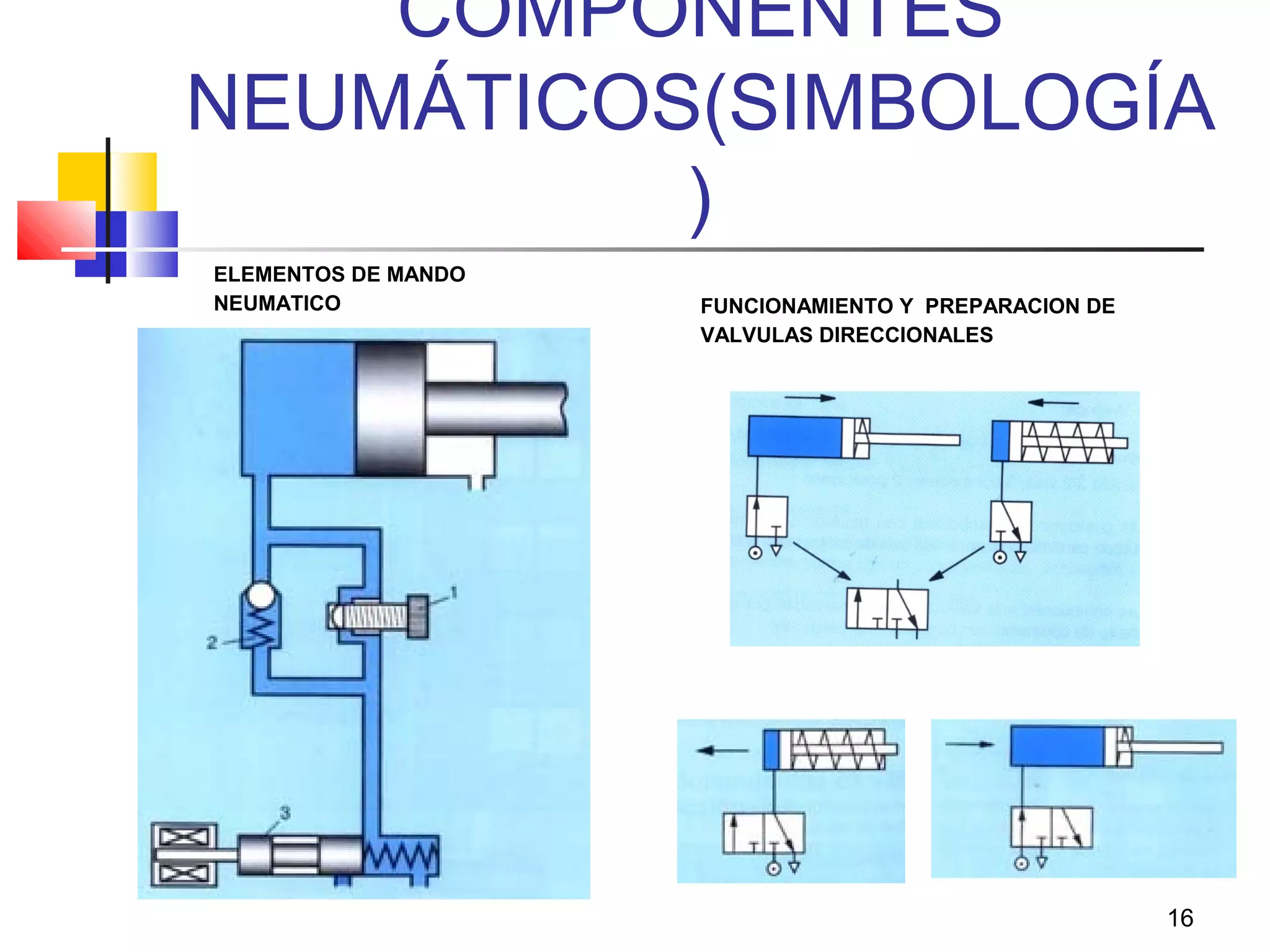

ELEMENTOS DE MANDO
NEUMATICO FUNCIONAMIENTO Y PREPARACION DE
VALVULAS DIRECCIONALES

17. 17
COMPONENTES
NEUMÁTICOS(SIMBOLOGÍA
)

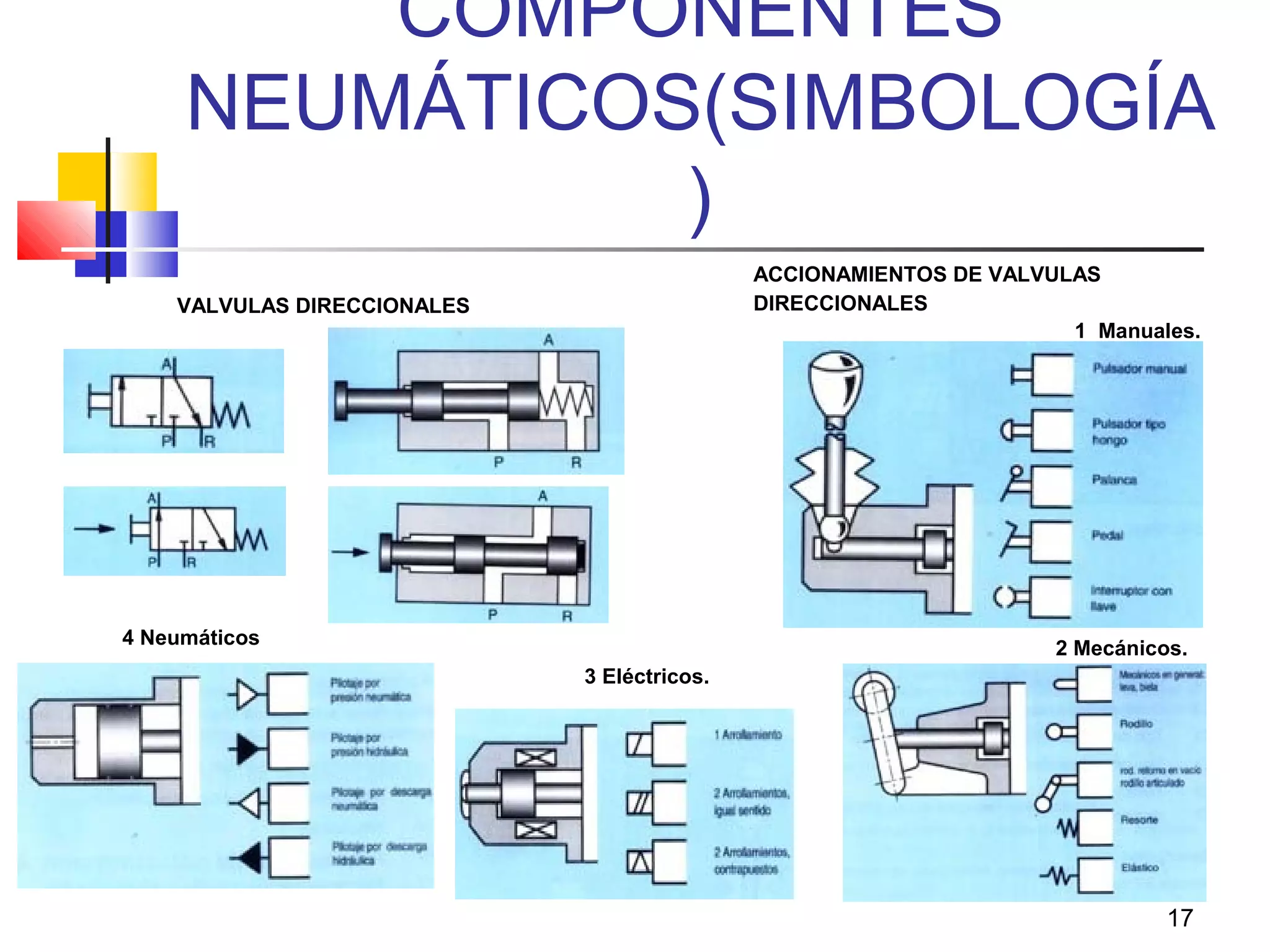

VALVULAS DIRECCIONALES
ACCIONAMIENTOS DE VALVULAS
DIRECCIONALES
4 Neumáticos
2 Mecánicos.
1 Manuales.
3 Eléctricos.

18. 18
COMPONENTES
UTILIZADOS EN
NEUMÁTICA(SIMBOLOGÍA)

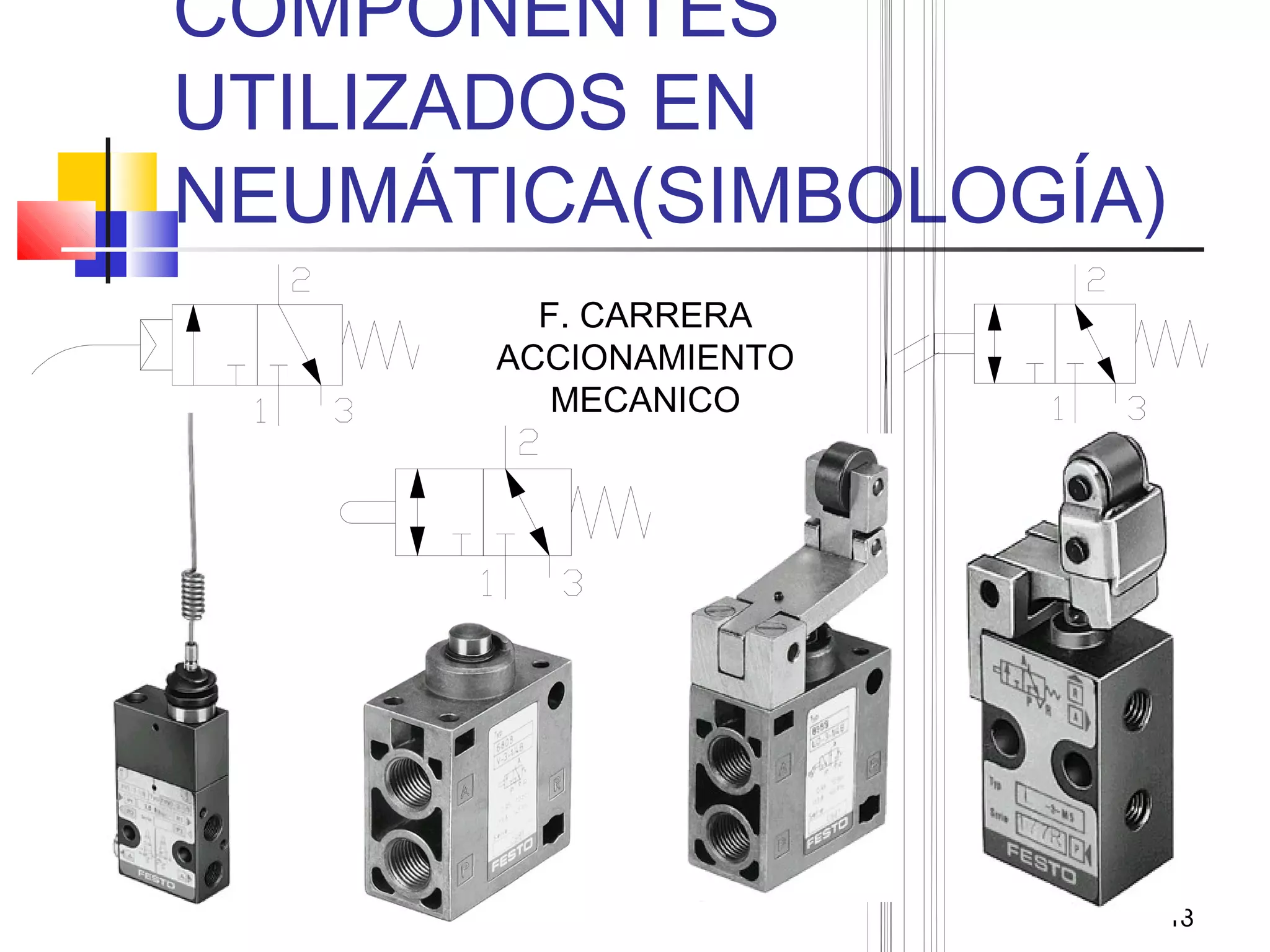

F. CARRERA
ACCIONAMIENTO
MECANICO

19. 19
COMPONENTES
NEUMÁTICOS(SIMBOLOGÍA
)
Posición de retroceso. Posición de avance.
FUNCION DE LAS VALVULAS DIRECCIONALES
(Denominación: Válvula 4/2)
Válvula 5/2
TIPOS Y SIMBOLOS
DE VALVULAS
DIRECCIONALES

20. 20
COMPONENTES
NEUMÁTICOS(SIMBOLOGÍA
)

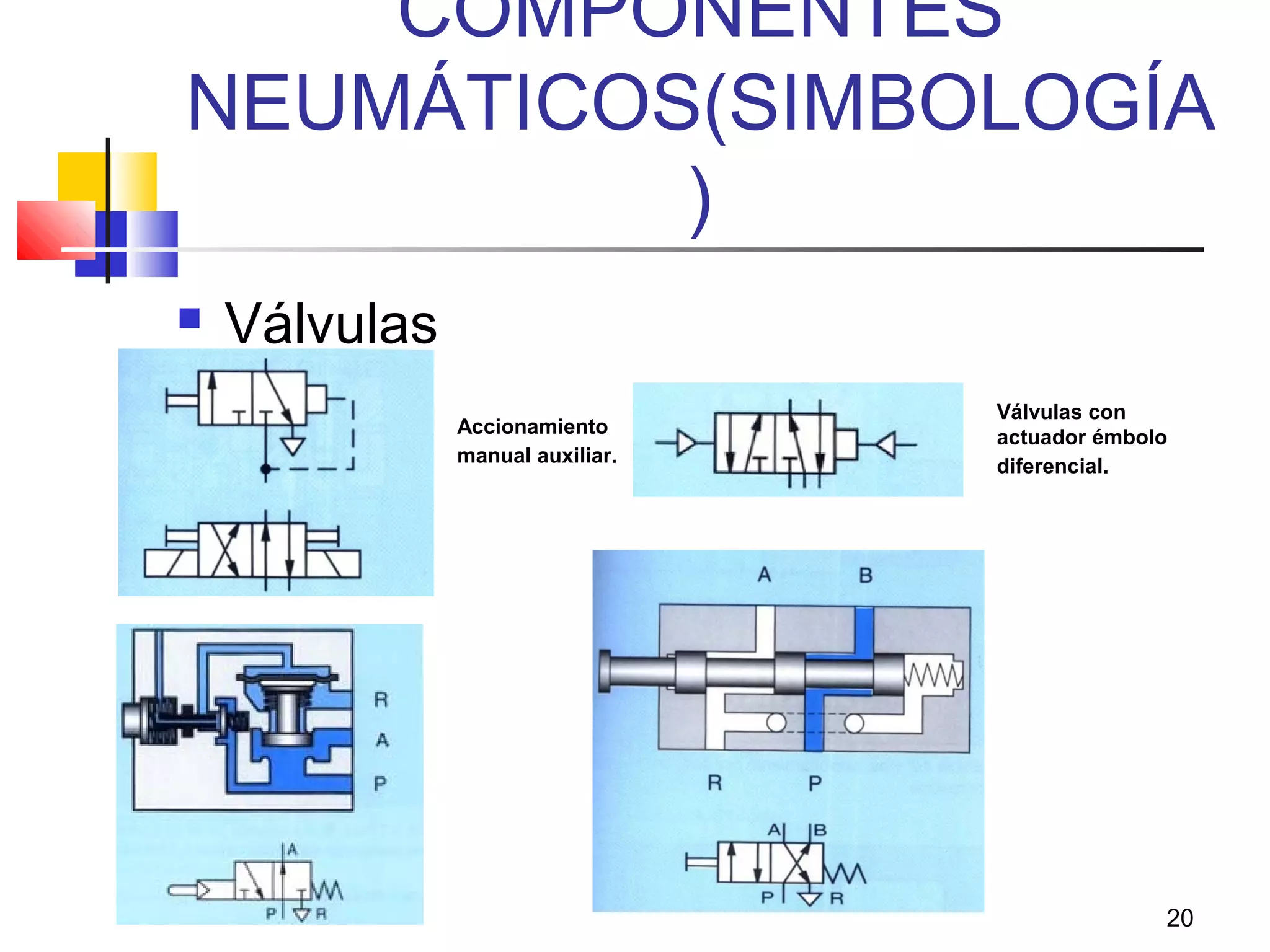

 Válvulas
Accionamiento
manual auxiliar.
Válvulas con
actuador émbolo
diferencial.

21. 21
COMPONENTES
NEUMÁTICOS(SIMBOLOGÍA
)

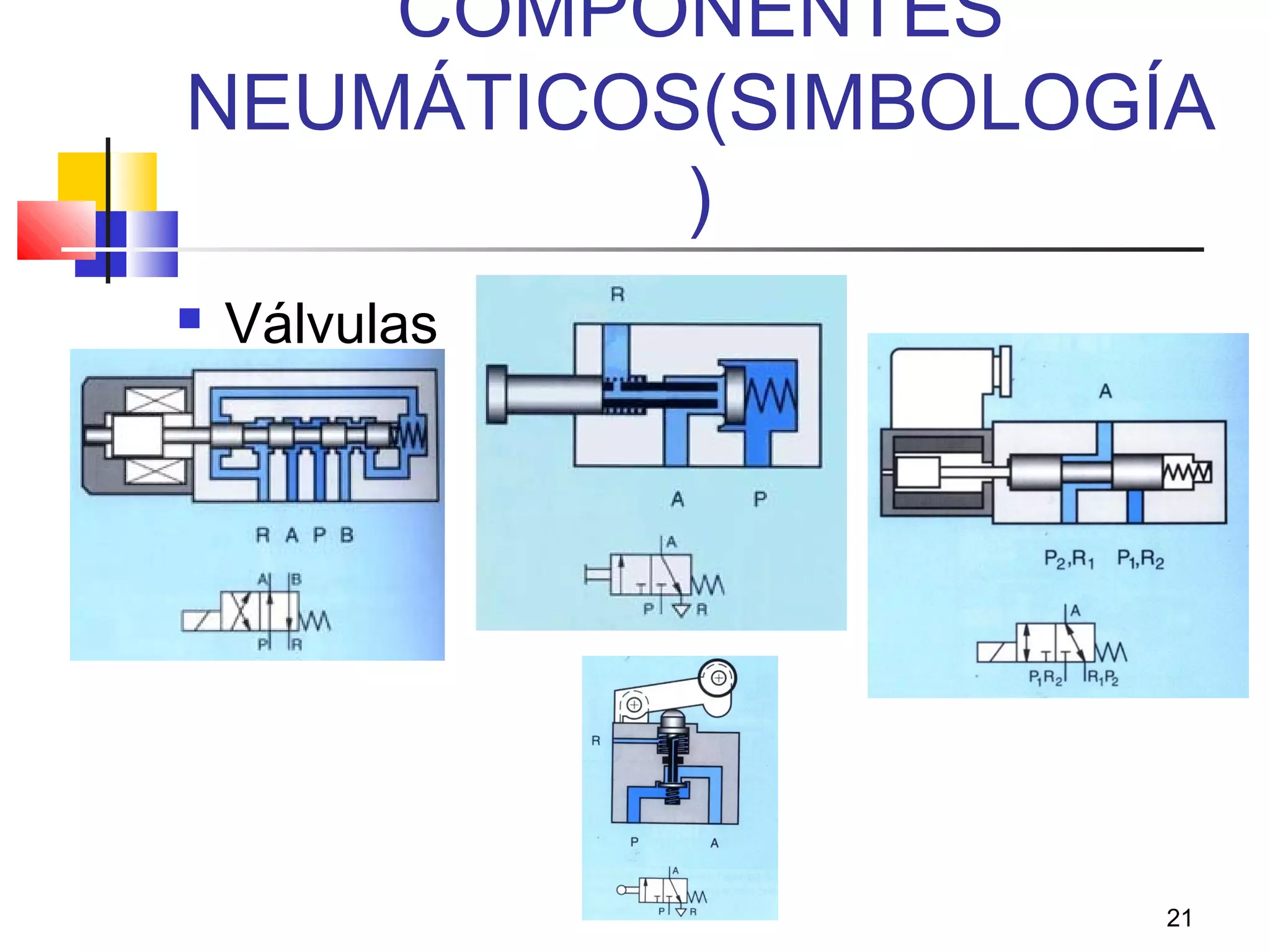

 Válvulas

22. 22
COMPONENTES
UTILIZADOS EN

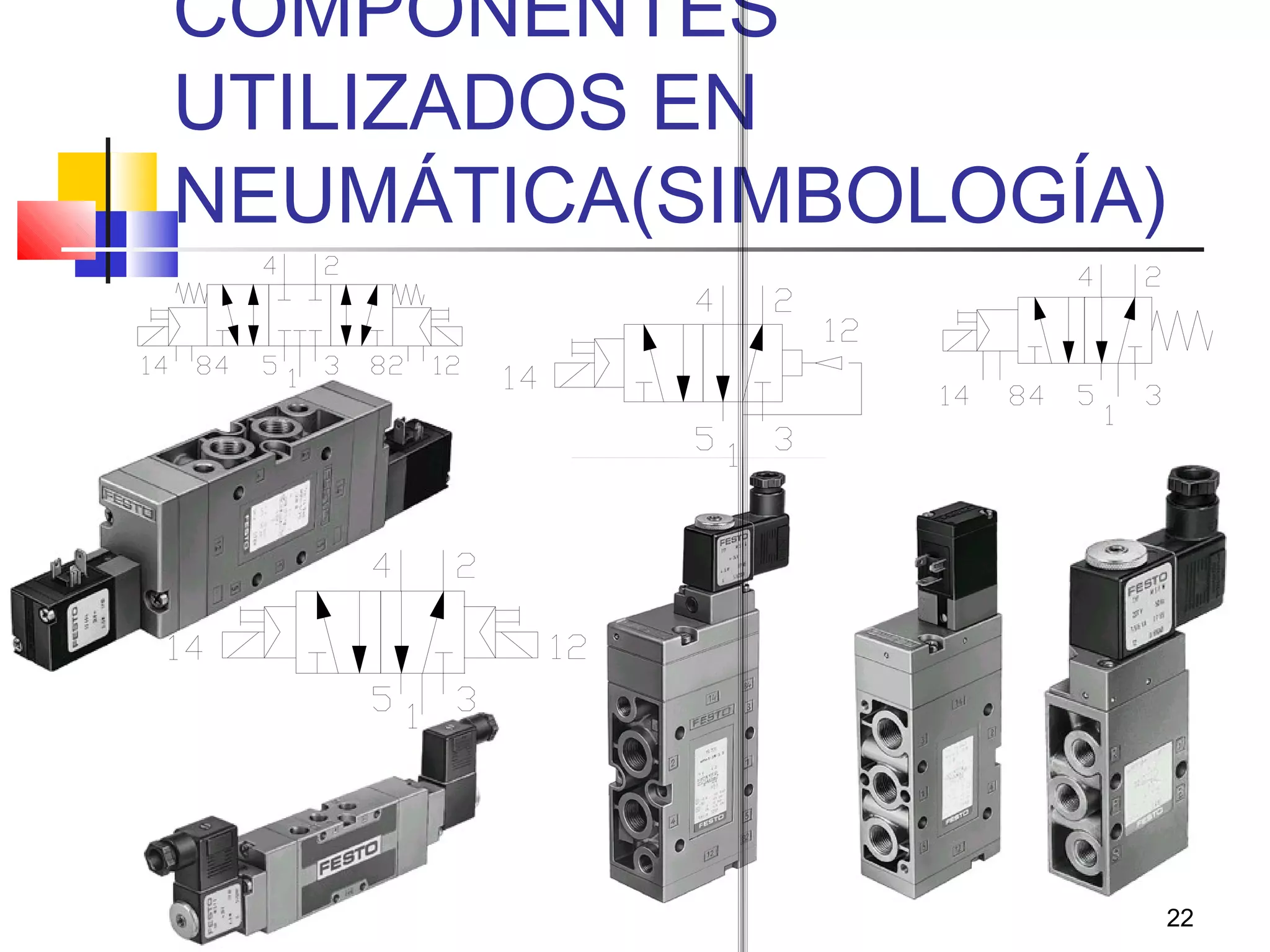

NEUMÁTICA(SIMBOLOGÍA)

23. 23
COMPONENTES
UTILIZADOS EN
NEUMÁTICA(SIMBOLOGÍA)

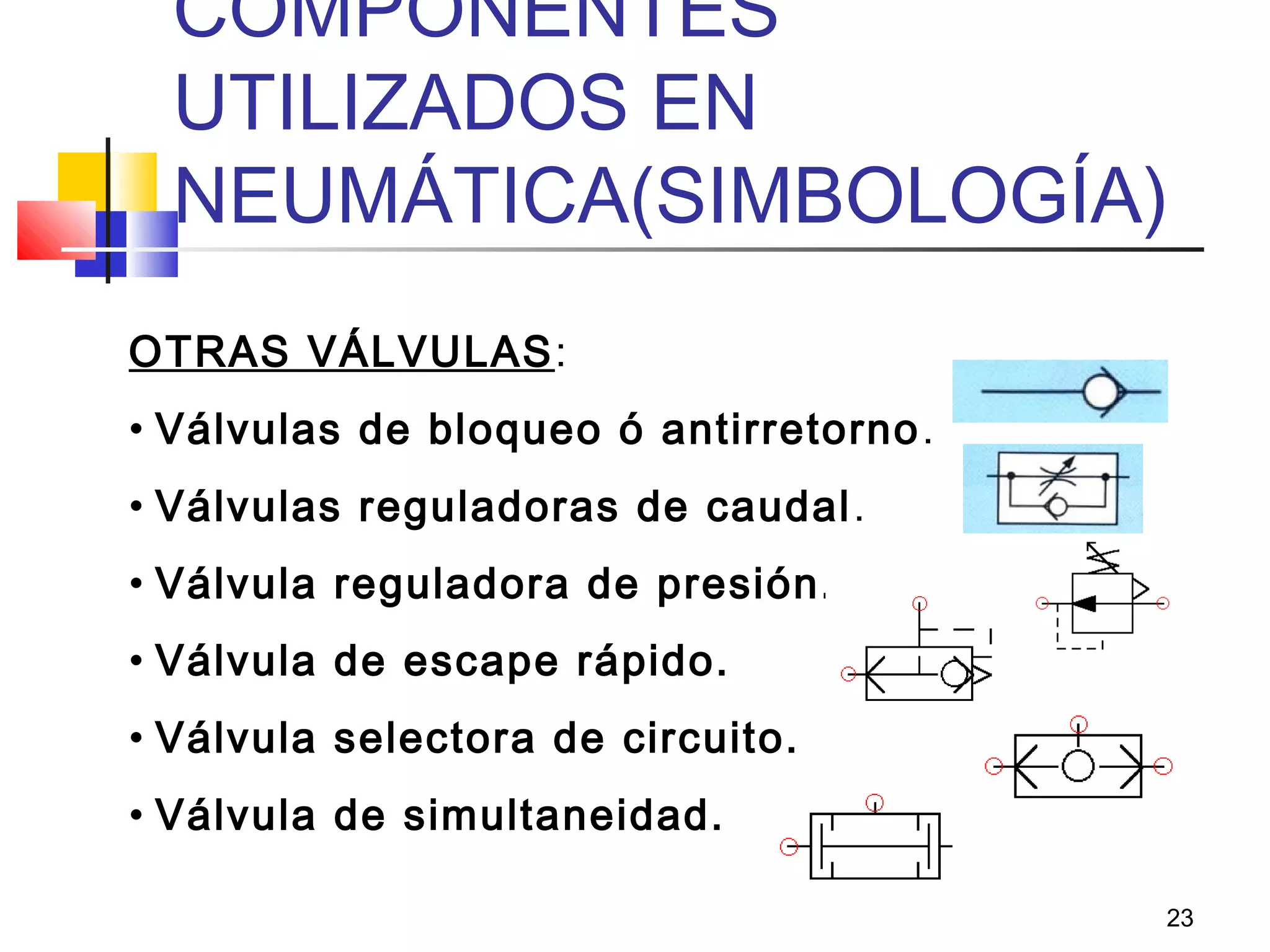

OTRAS VÁLVULAS:
• Válvulas de bloqueo ó antirretorno.
• Válvulas reguladoras de caudal.
• Válvula reguladora de presión.
• Válvula de escape rápido.
• Válvula selectora de circuito.
• Válvula de simultaneidad.

24. 24
COMPONENTES
NEUMÁTICOS(SIMBOLOGÍA
)

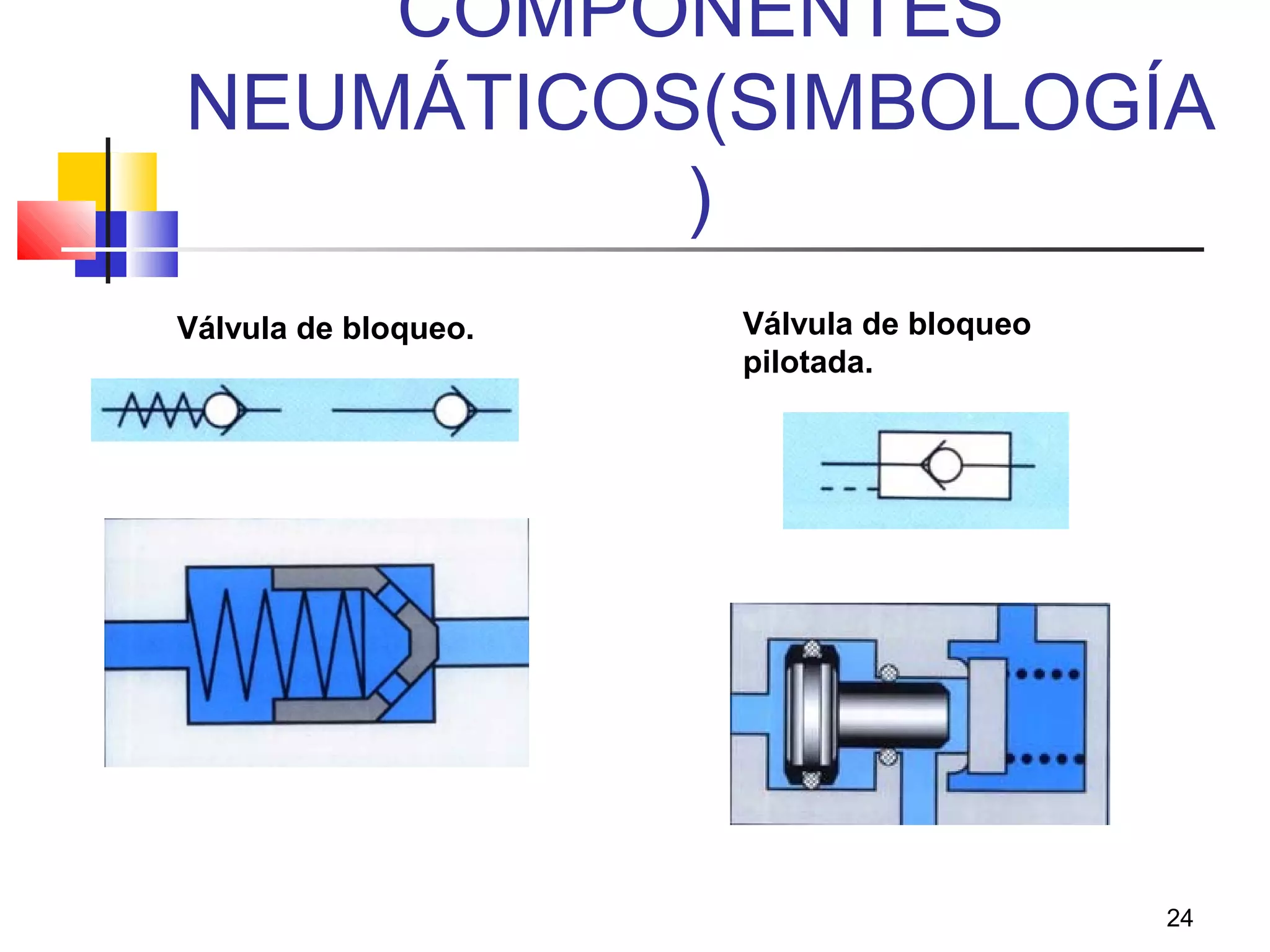

Válvula de bloqueo
pilotada.
Válvula de bloqueo.

25. 25
COMPONENTES
UTILIZADOS EN
NEUMÁTICA(SIMBOLOGÍA)

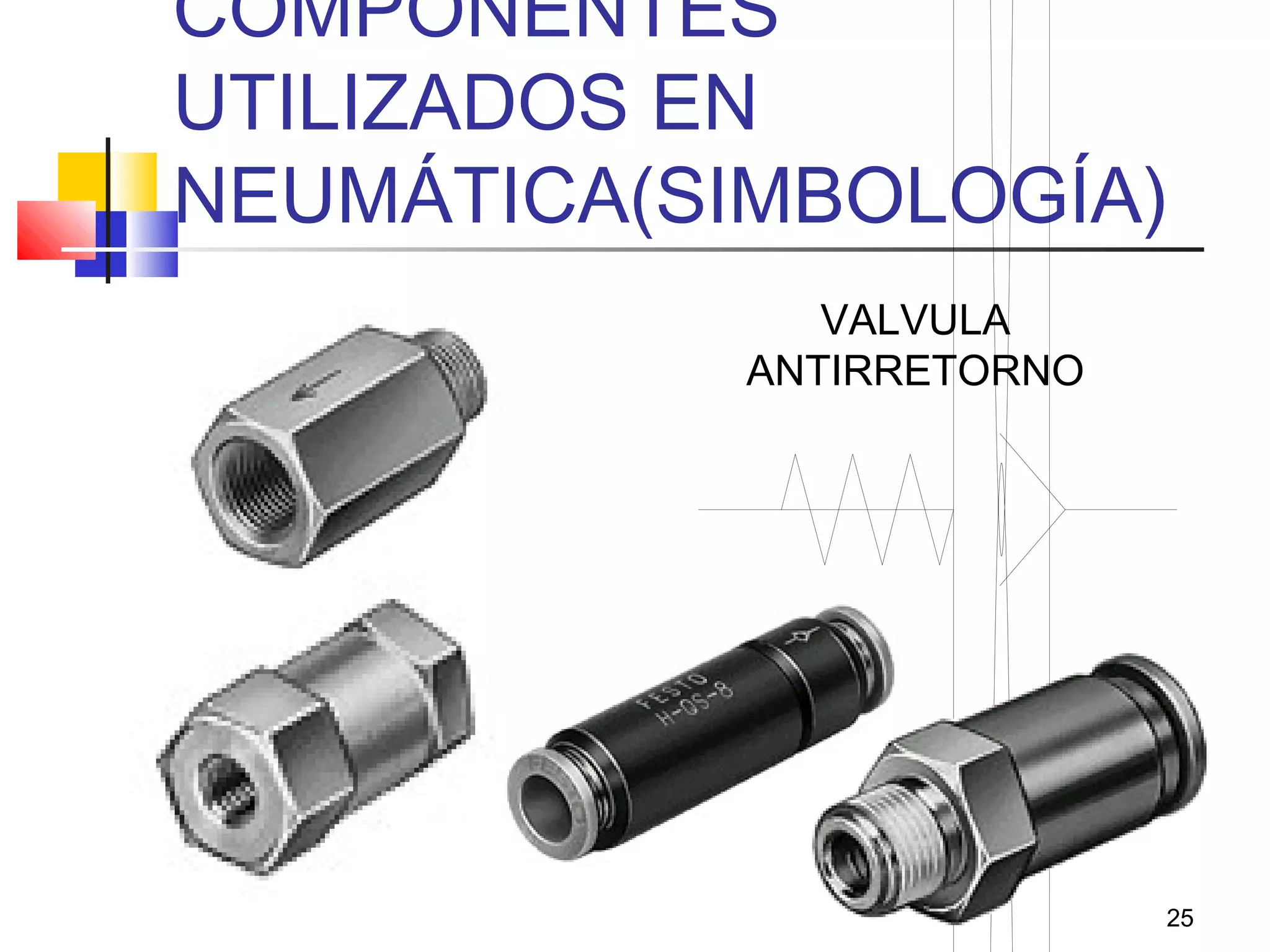

VALVULA
ANTIRRETORNO

26. 26
COMPONENTES
NEUMÁTICOS(SIMBOLOGÍA
)

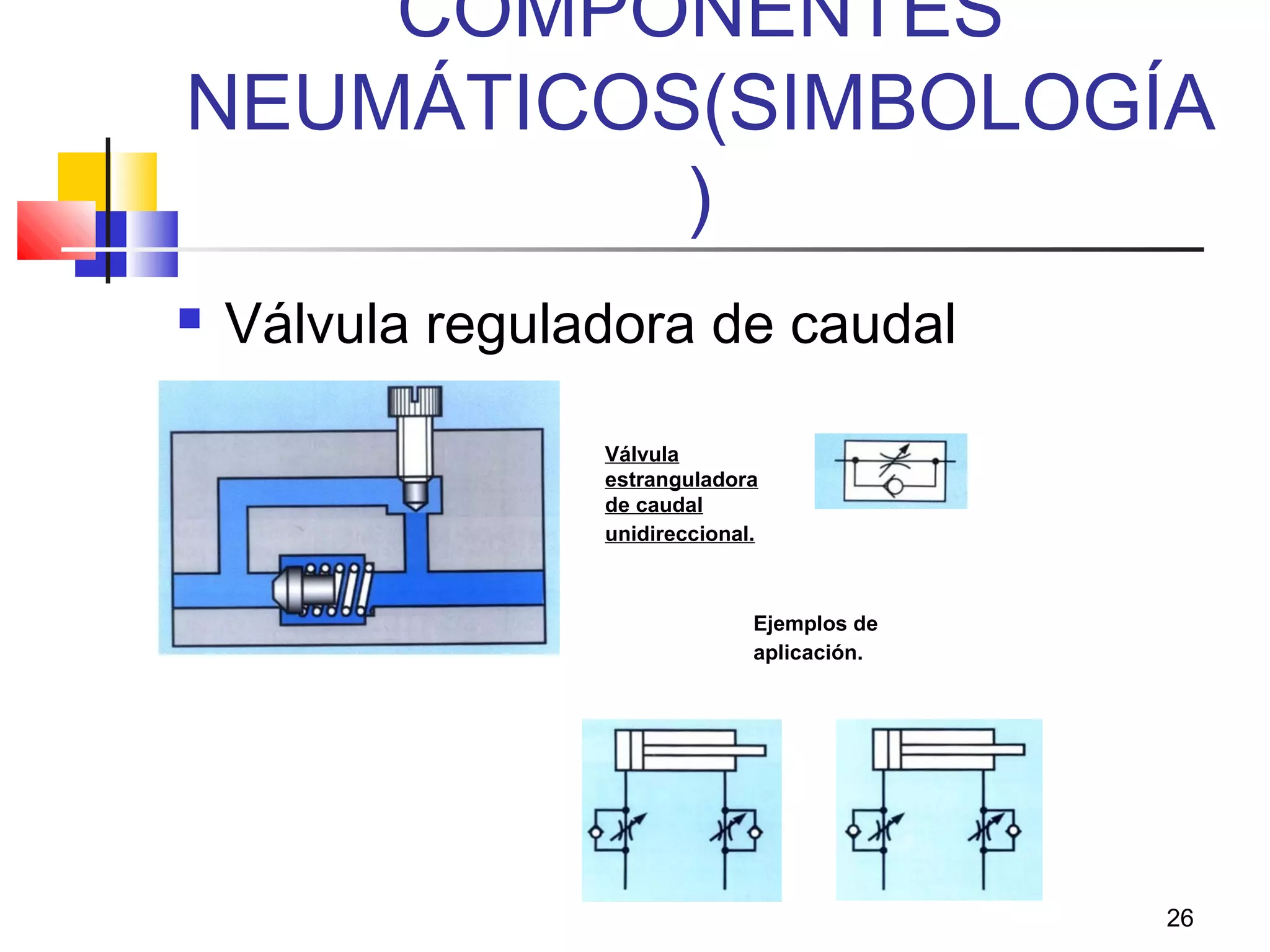

 Válvula reguladora de caudal
Válvula
estranguladora
de caudal
unidireccional.
Ejemplos de
aplicación.

27. 27
COMPONENTES
UTILIZADOS EN
NEUMÁTICA(SIMBOLOGÍA)

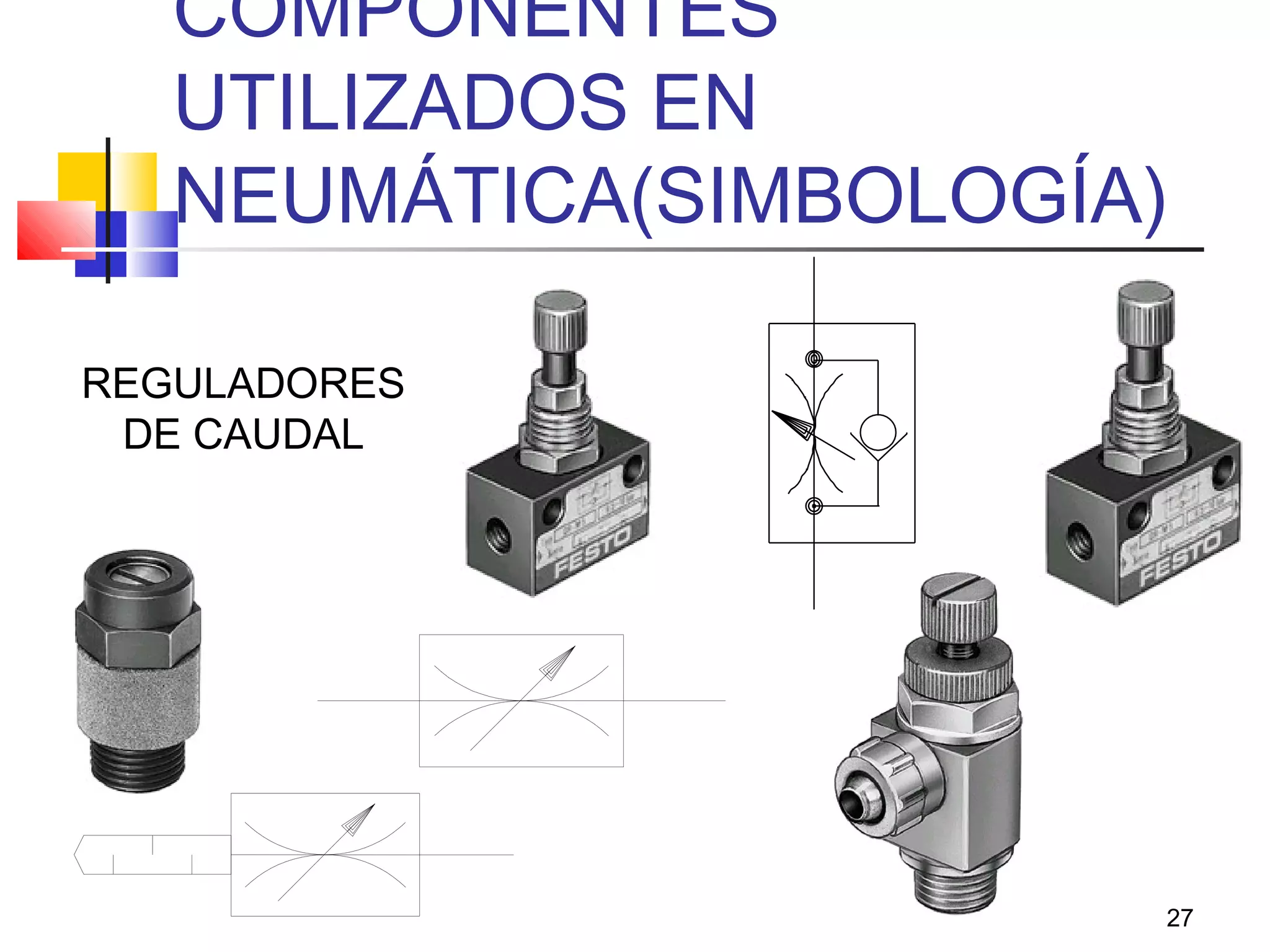

REGULADORES
DE CAUDAL

28. 28
COMPONENTES

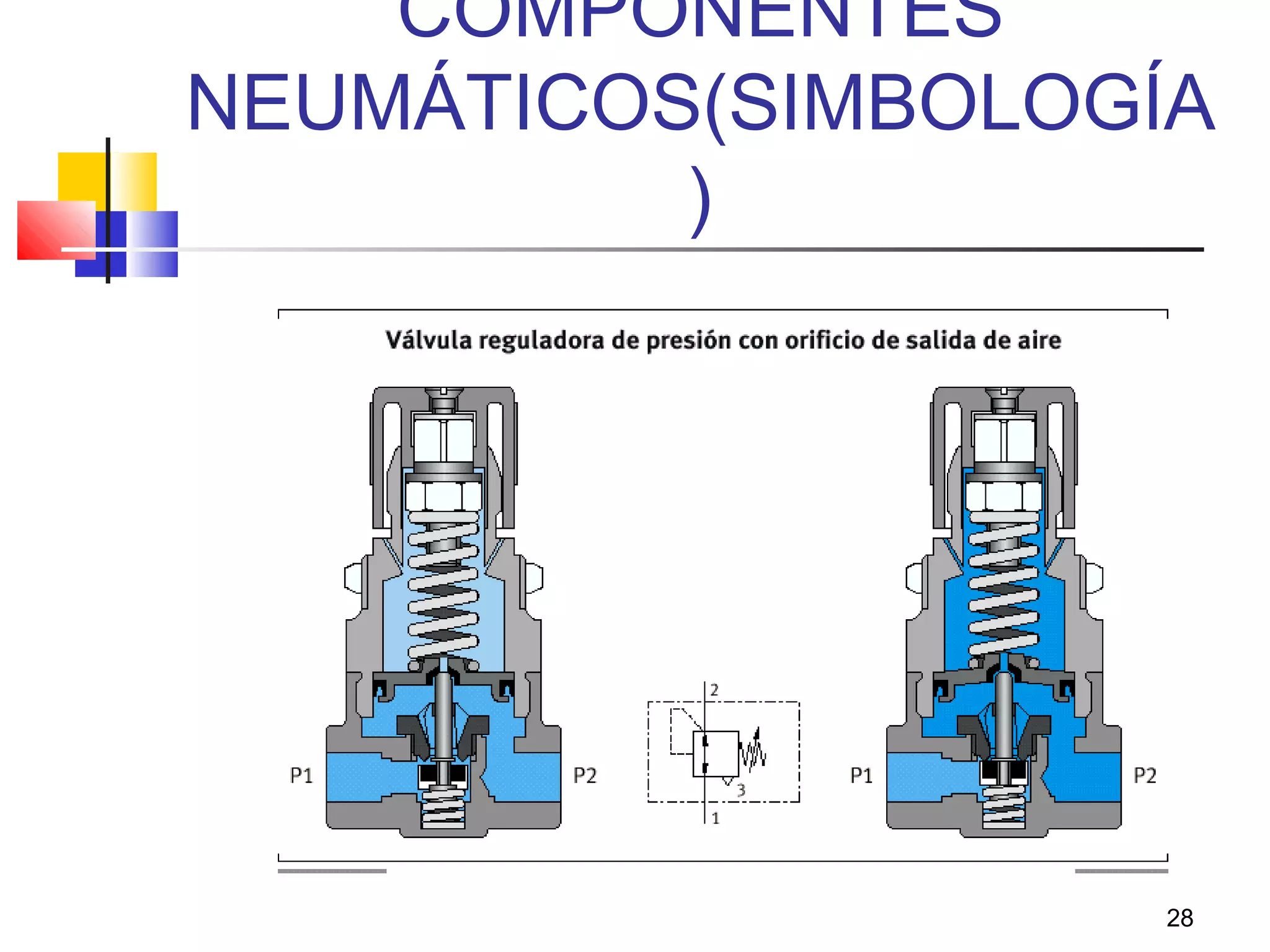

NEUMÁTICOS(SIMBOLOGÍA
)

29. 29
COMPONENTES
UTILIZADOS EN
NEUMÁTICA(SIMBOLOGÍA)
REGULADORES DE
PRESIÓN

30. 30
COMPONENTES
UTILIZADOS EN
NEUMÁTICA(SIMBOLOGÍA)

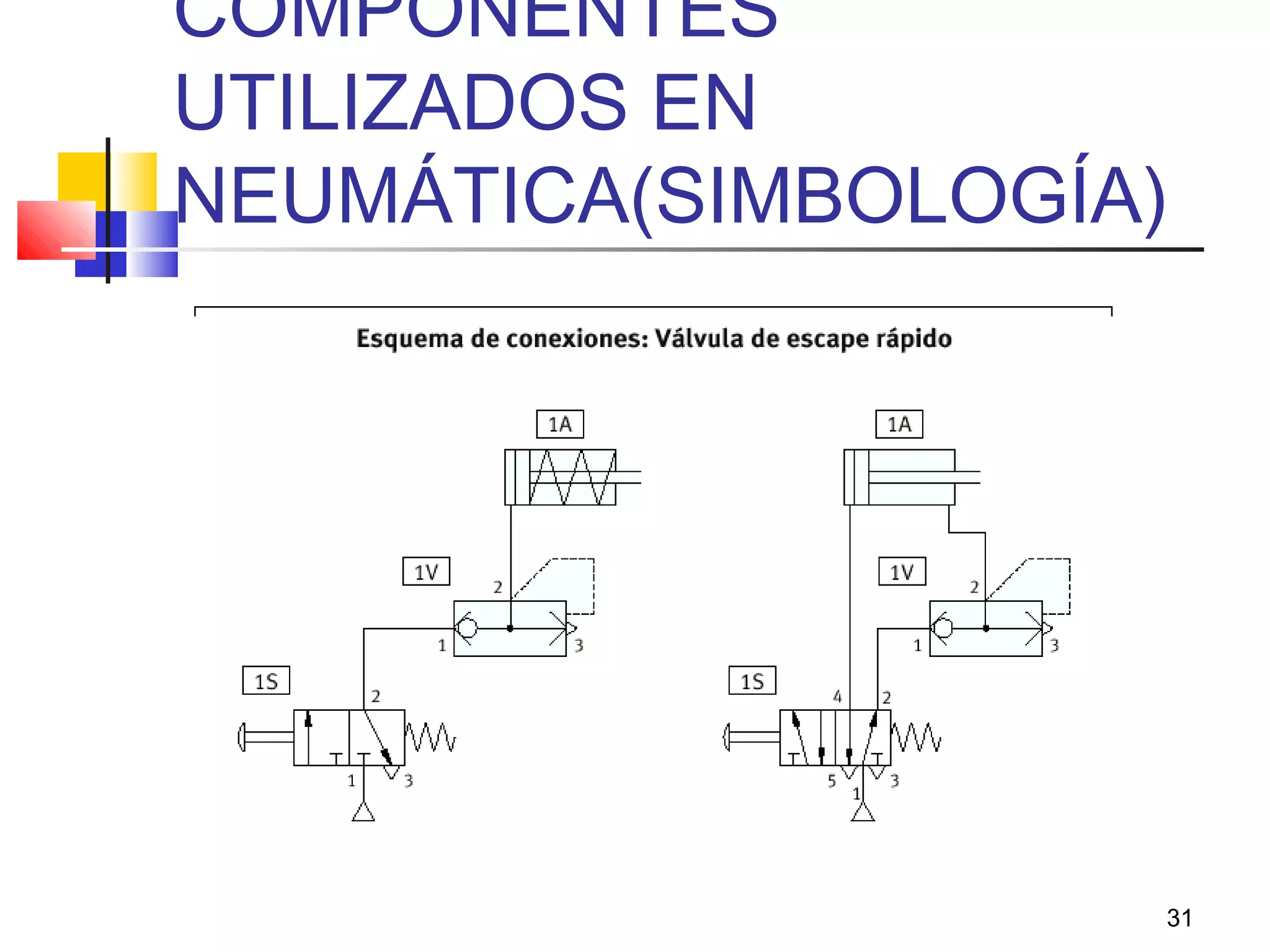

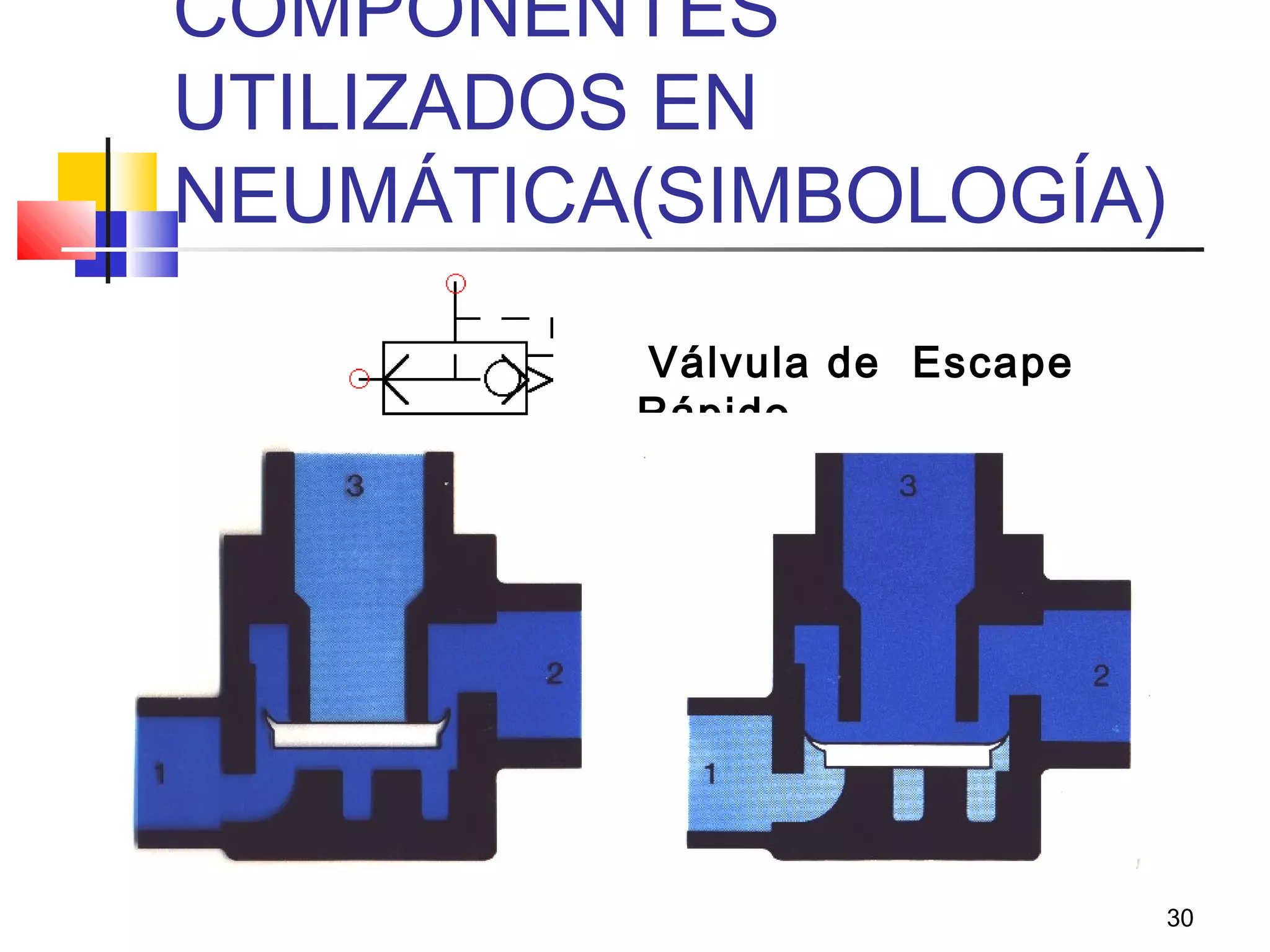

Válvula de Escape
Rápido

31. 31
COMPONENTES
UTILIZADOS EN
NEUMÁTICA(SIMBOLOGÍA)

32. 32
COMPONENTES
UTILIZADOS EN
NEUMÁTICA(SIMBOLOGÍA)

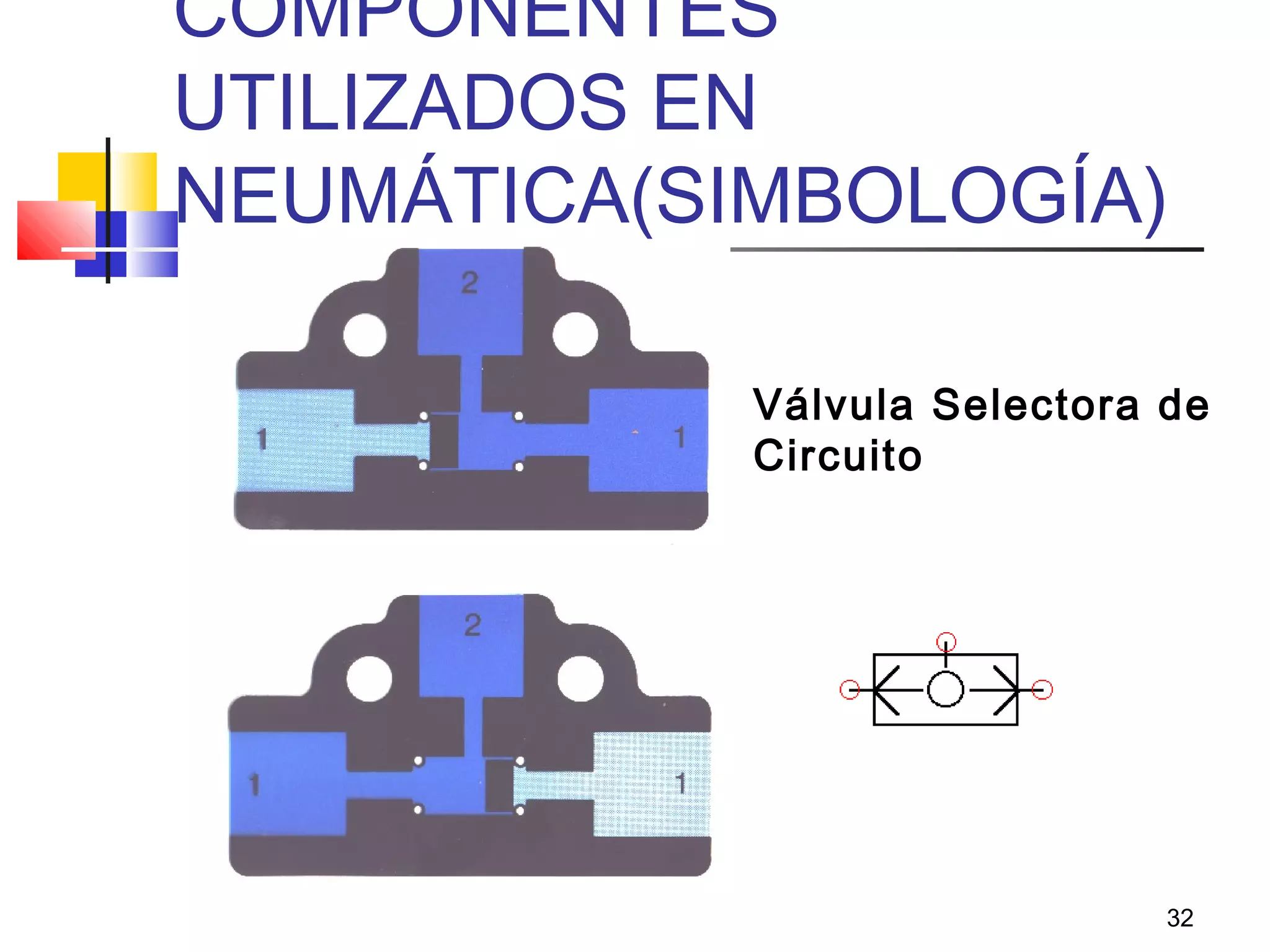

Válvula Selectora de
Circuito

33. 33
COMPONENTES
UTILIZADOS EN
NEUMÁTICA(SIMBOLOGÍA)

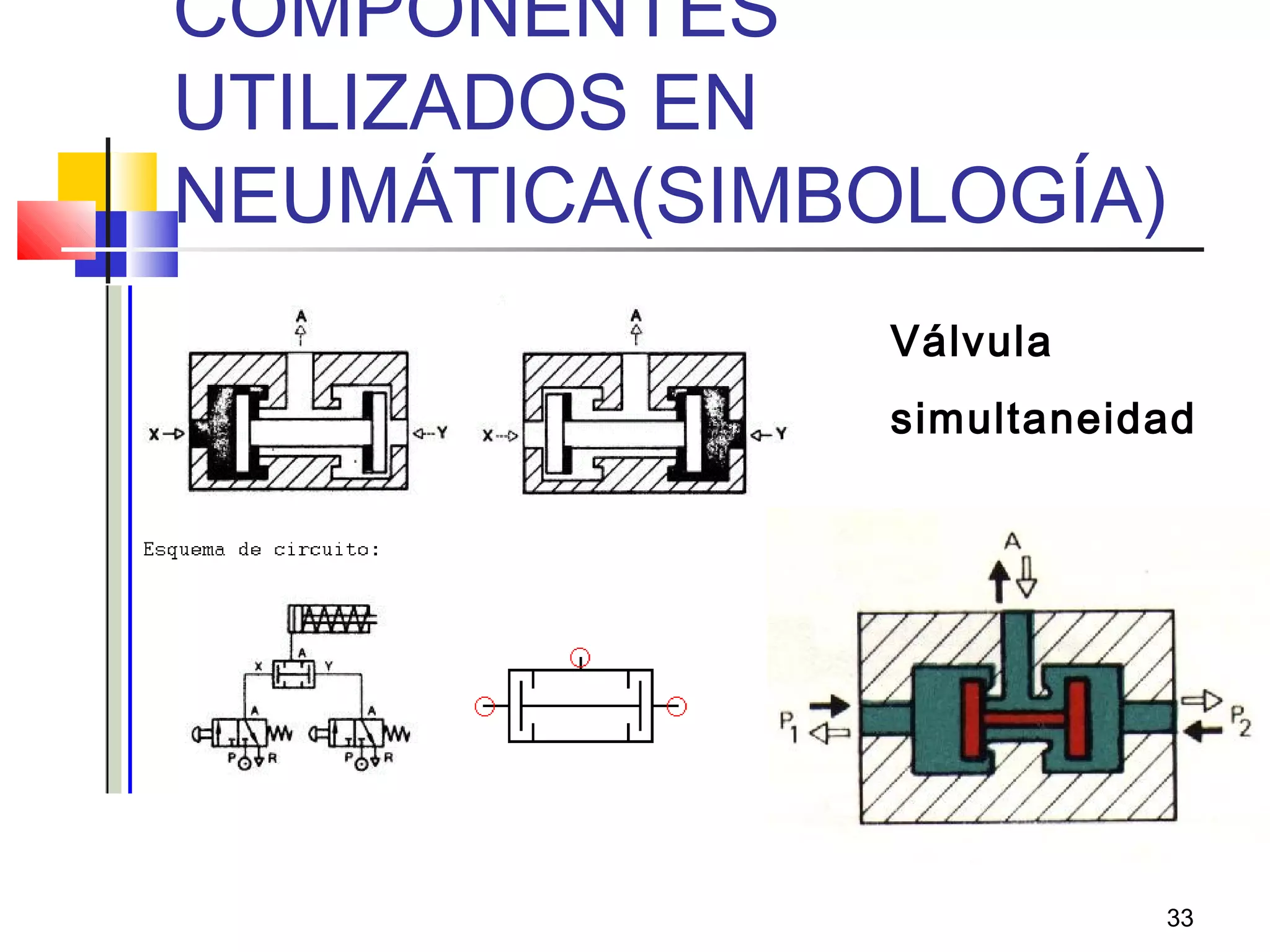

Válvula
simultaneidad

34. 34
COMPONENTES
UTILIZADOS EN
NEUMÁTICA(SIMBOLOGÍA)
CILINDRO SIMPLE
EFECTO
C. D. E. MAGNETICO
CON
AMORTIGUACIÓN
REGULABLE Y FRENO
EN VASTAGO
C. D. E. VASTAGO
PASANTE

35. 35
COMPONENTES
UTILIZADOS EN
NEUMÁTICA(SIMBOLOGÍA)
CILINDRO DOBLE
EFECTO (C. D. E.)
C. D. E. MAGNETICO
C. D. E. MAGNETICO Y
CON
AMORTIGUACIÓN
REGULABLE

36. 36
COMPONENTES
UTILIZADOS EN
NEUMÁTICA(SIMBOLOGÍA)

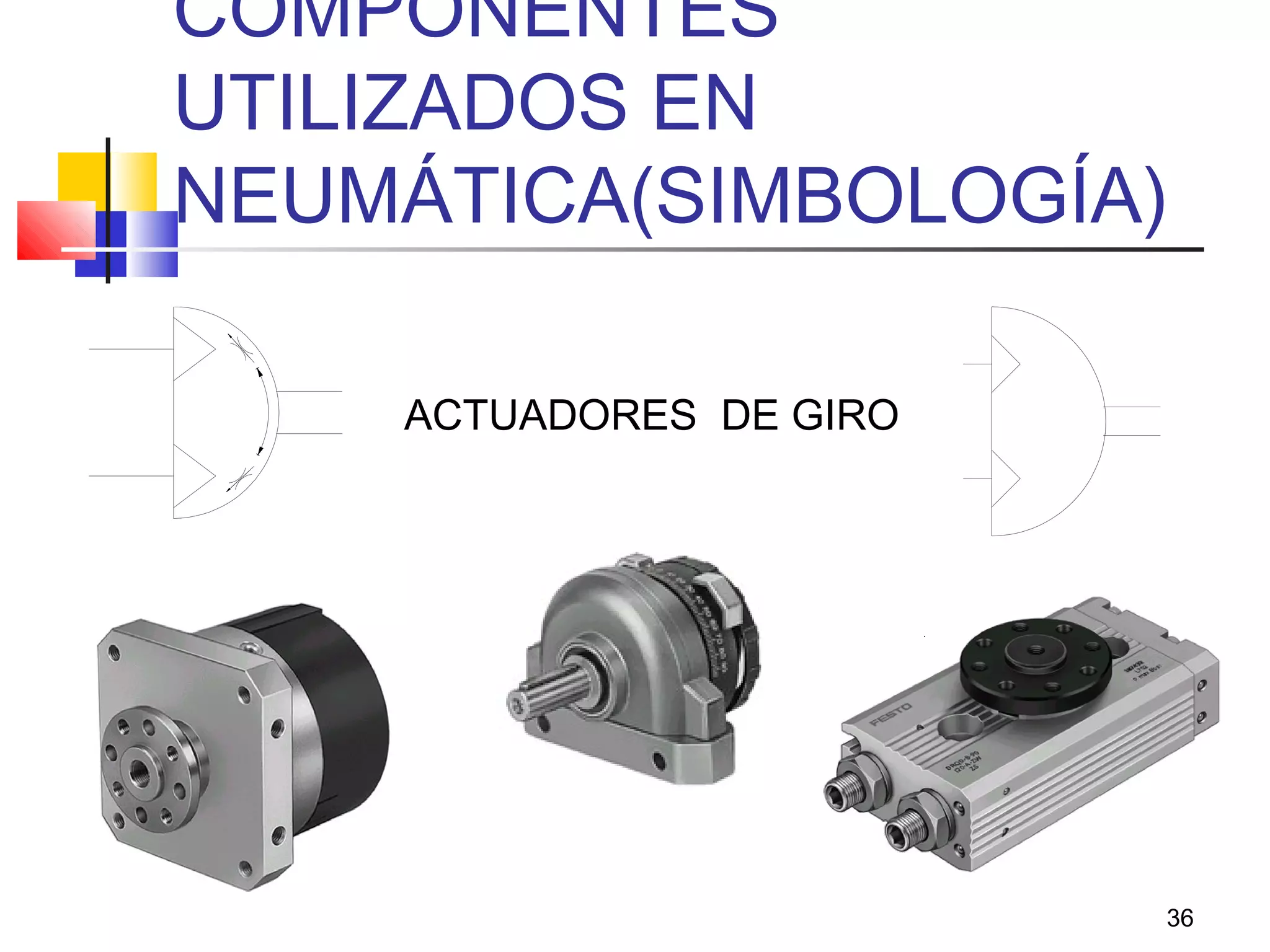

ACTUADORES DE GIRO

37. 37
COMPONENTES
UTILIZADOS EN
NEUMÁTICA(SIMBOLOGÍA)

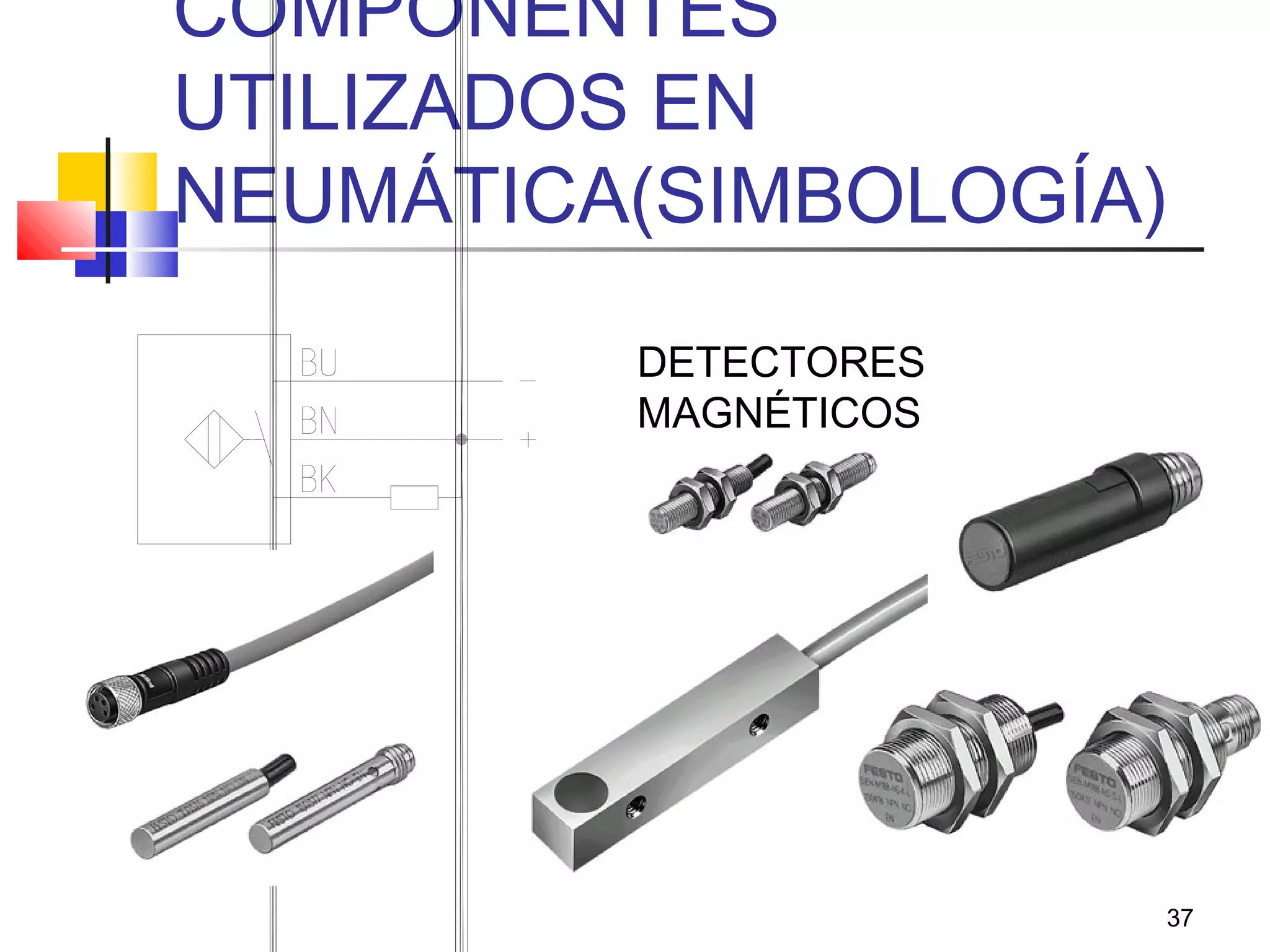

DETECTORES
MAGNÉTICOS

38. 38
COMPONENTES
UTILIZADOS EN
NEUMÁTICA(SIMBOLOGÍA)

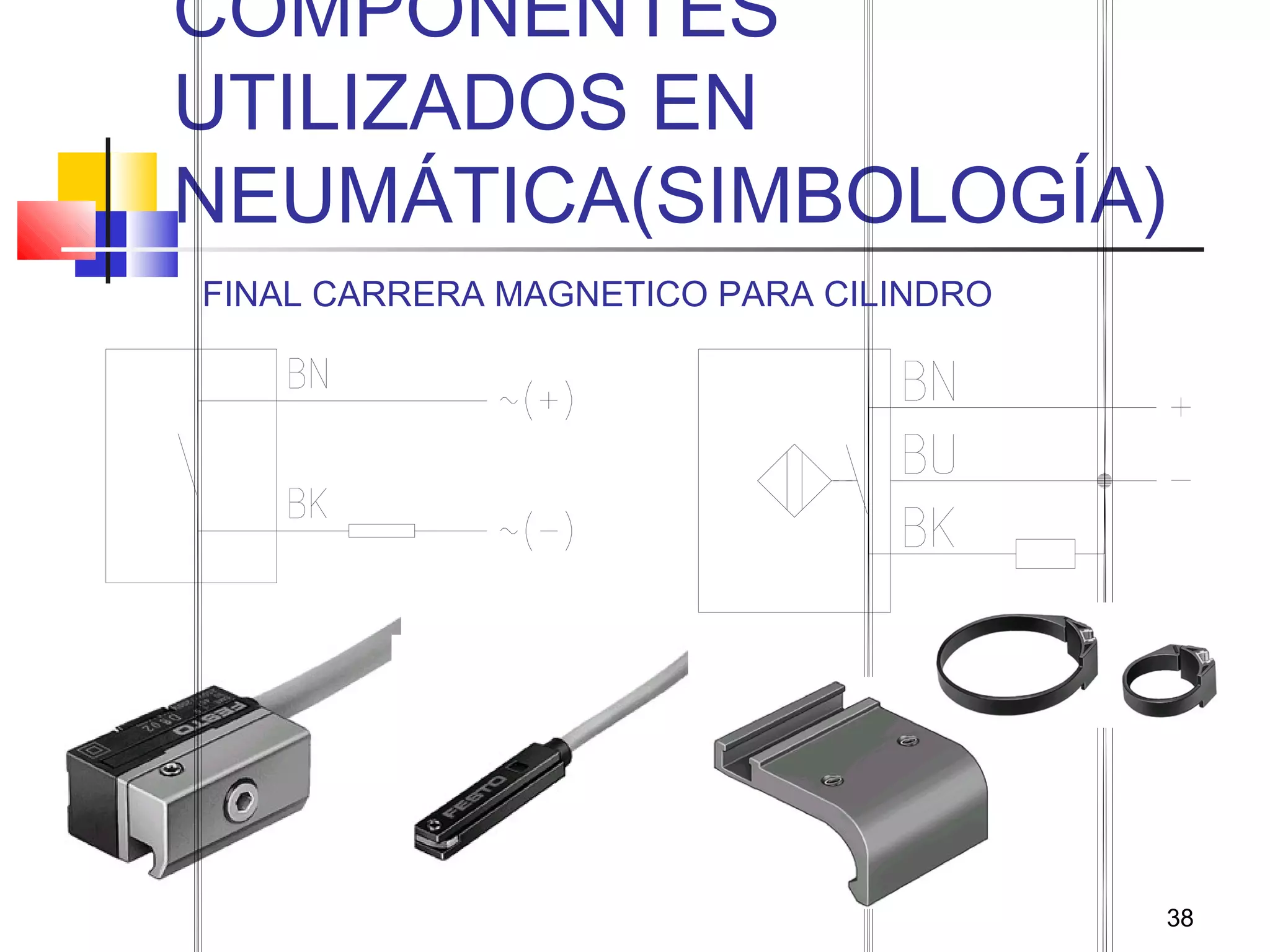

FINAL CARRERA MAGNETICO PARA CILINDRO

39. 39
COMPONENTES
UTILIZADOS EN
NEUMÁTICA(SIMBOLOGÍA)

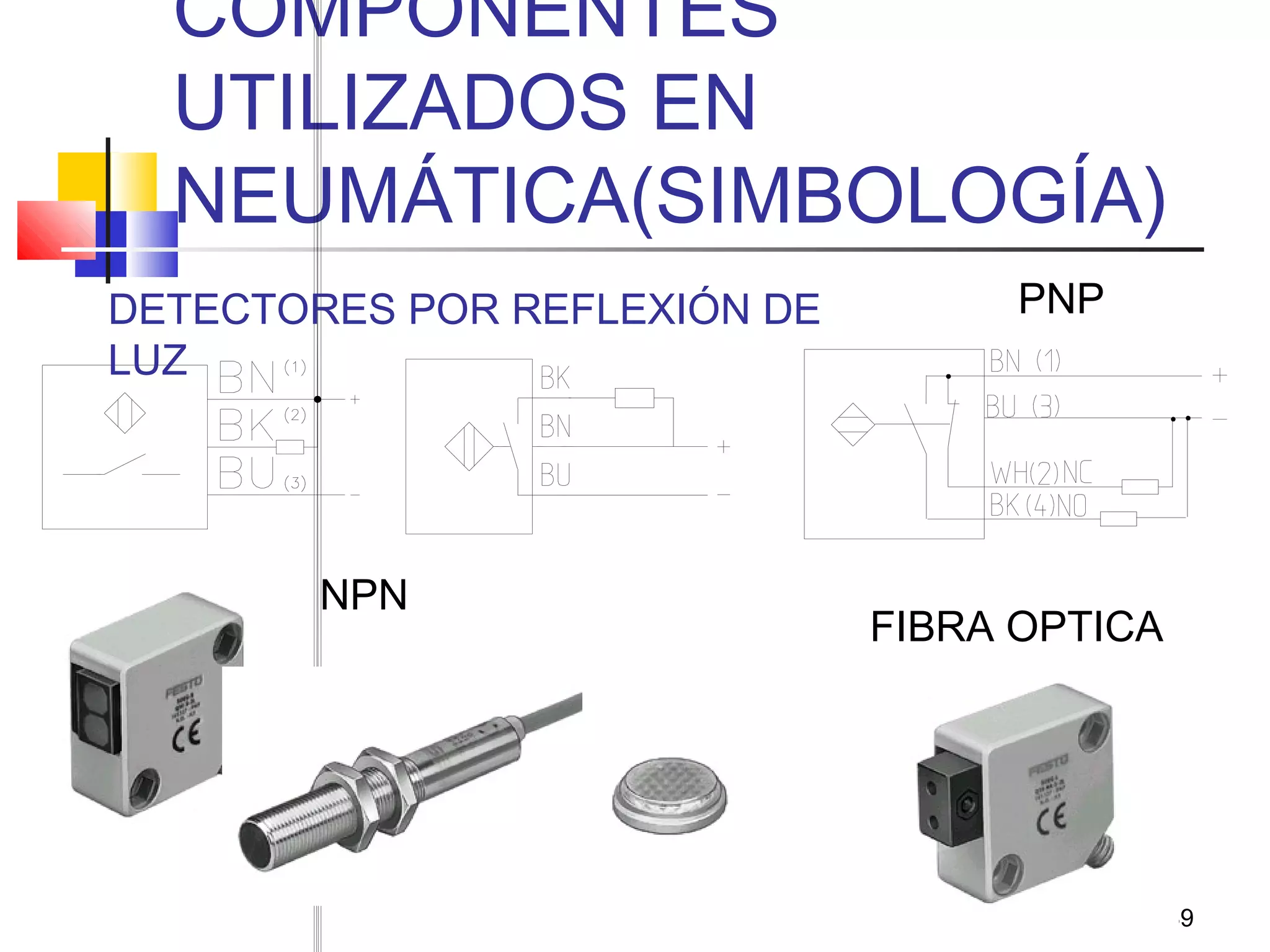

NPN
PNP
FIBRA OPTICA
DETECTORES POR REFLEXIÓN DE
LUZ

40. 40
COMPONENTES
UTILIZADOS EN
NEUMÁTICA(SIMBOLOGÍA)

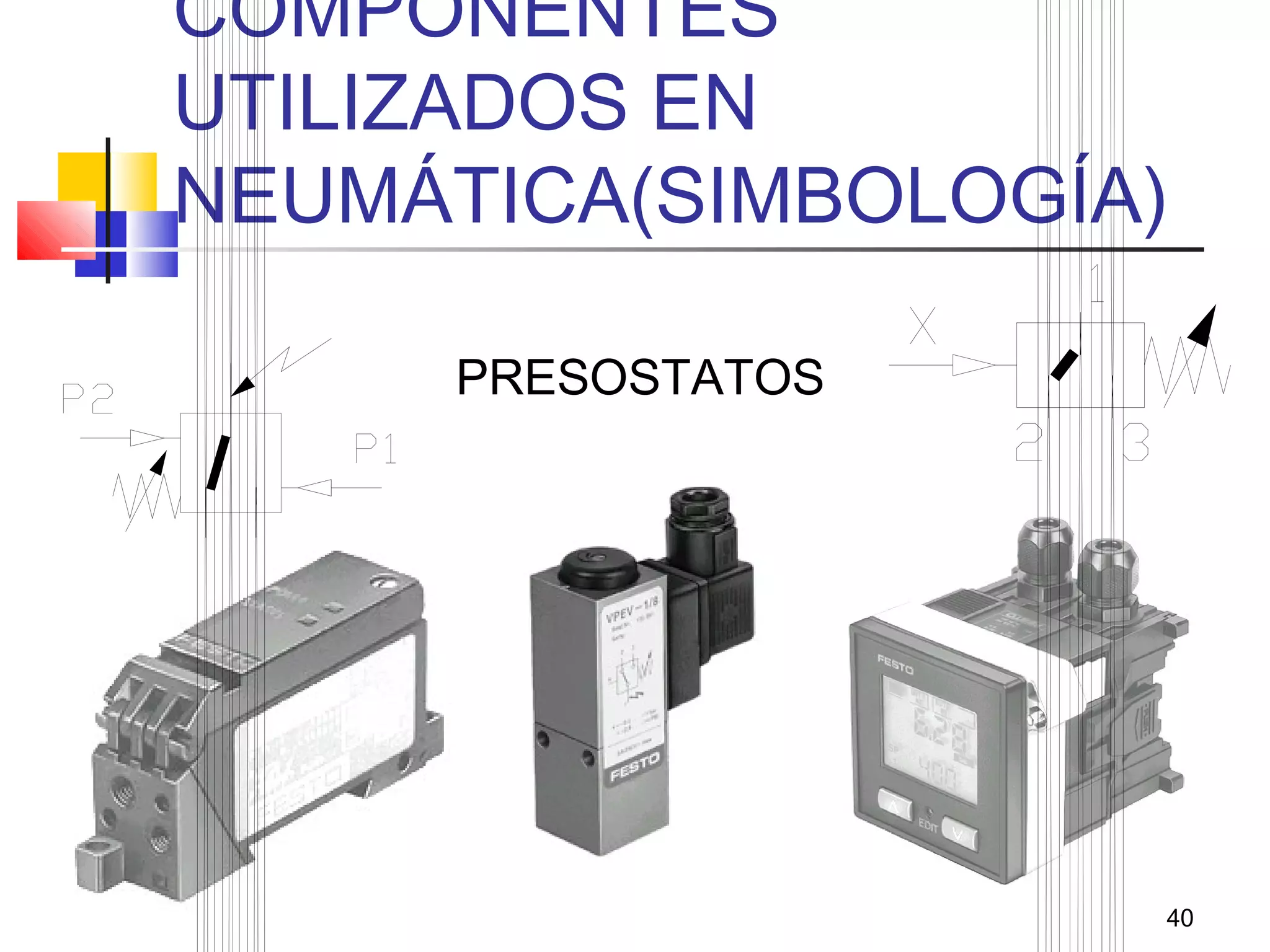

PRESOSTATOS

41. 41

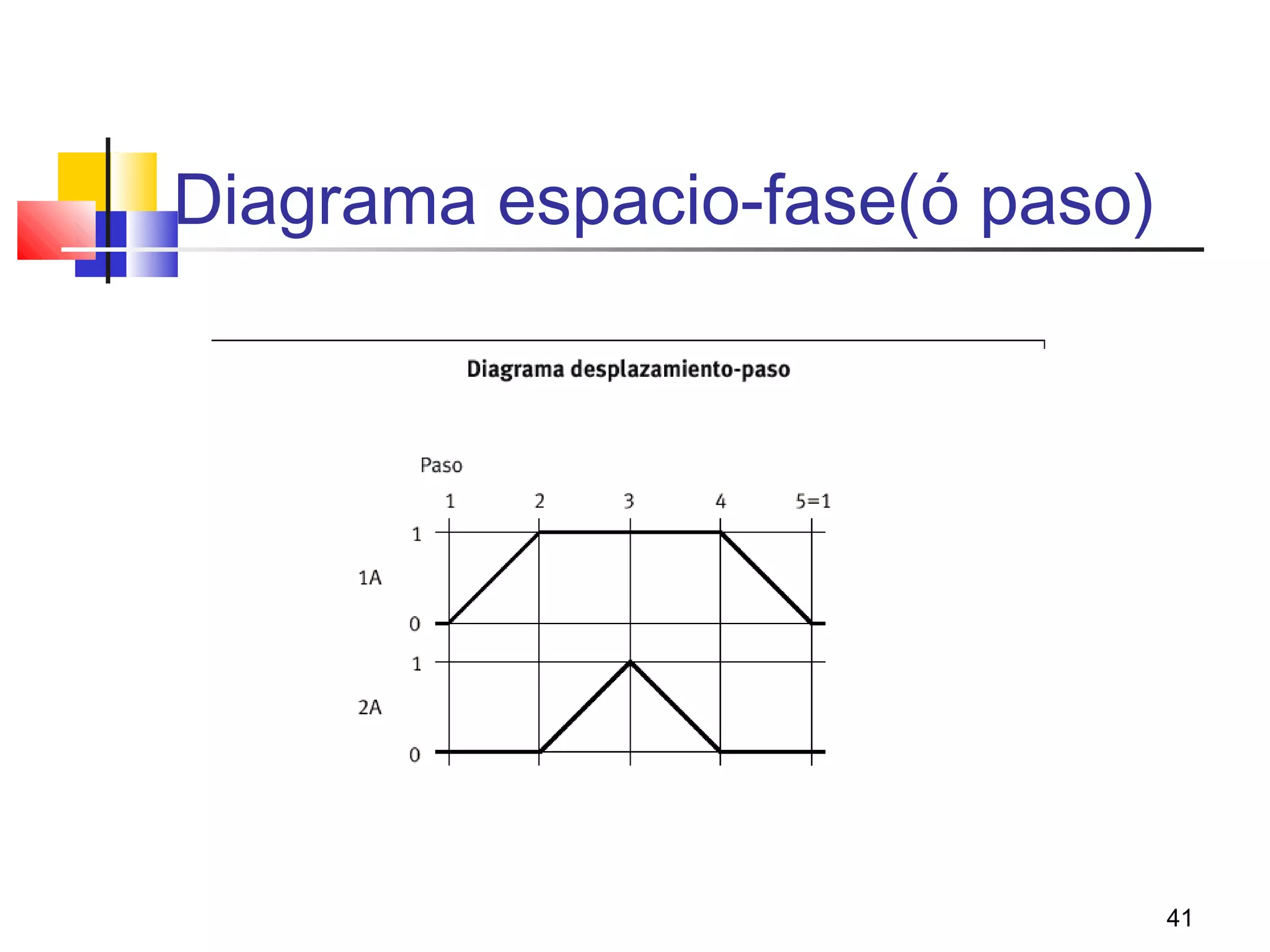

Diagrama espacio-fase(ó paso)

42. 42

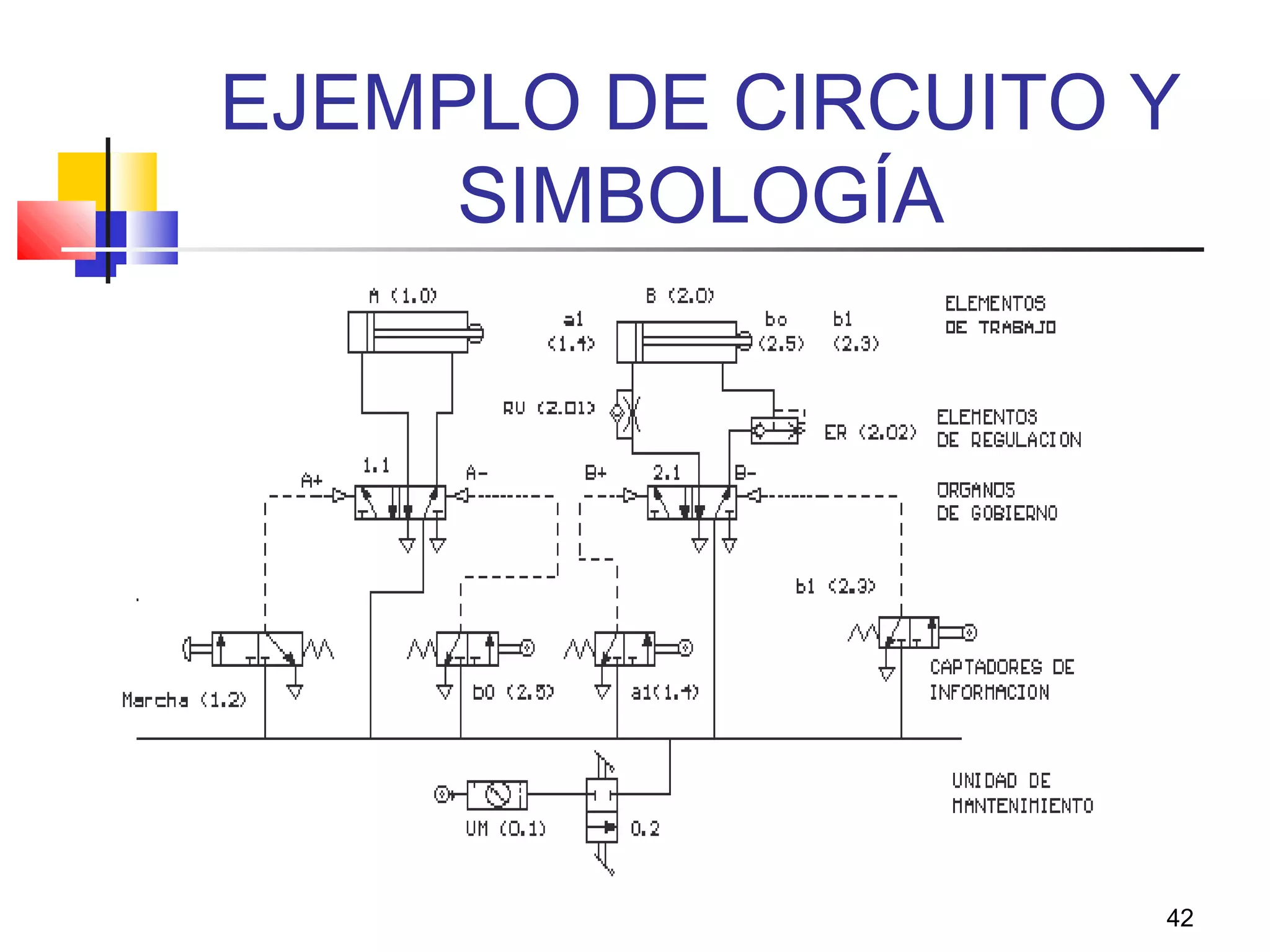

EJEMPLO DE CIRCUITO Y
SIMBOLOGÍA

43. 43

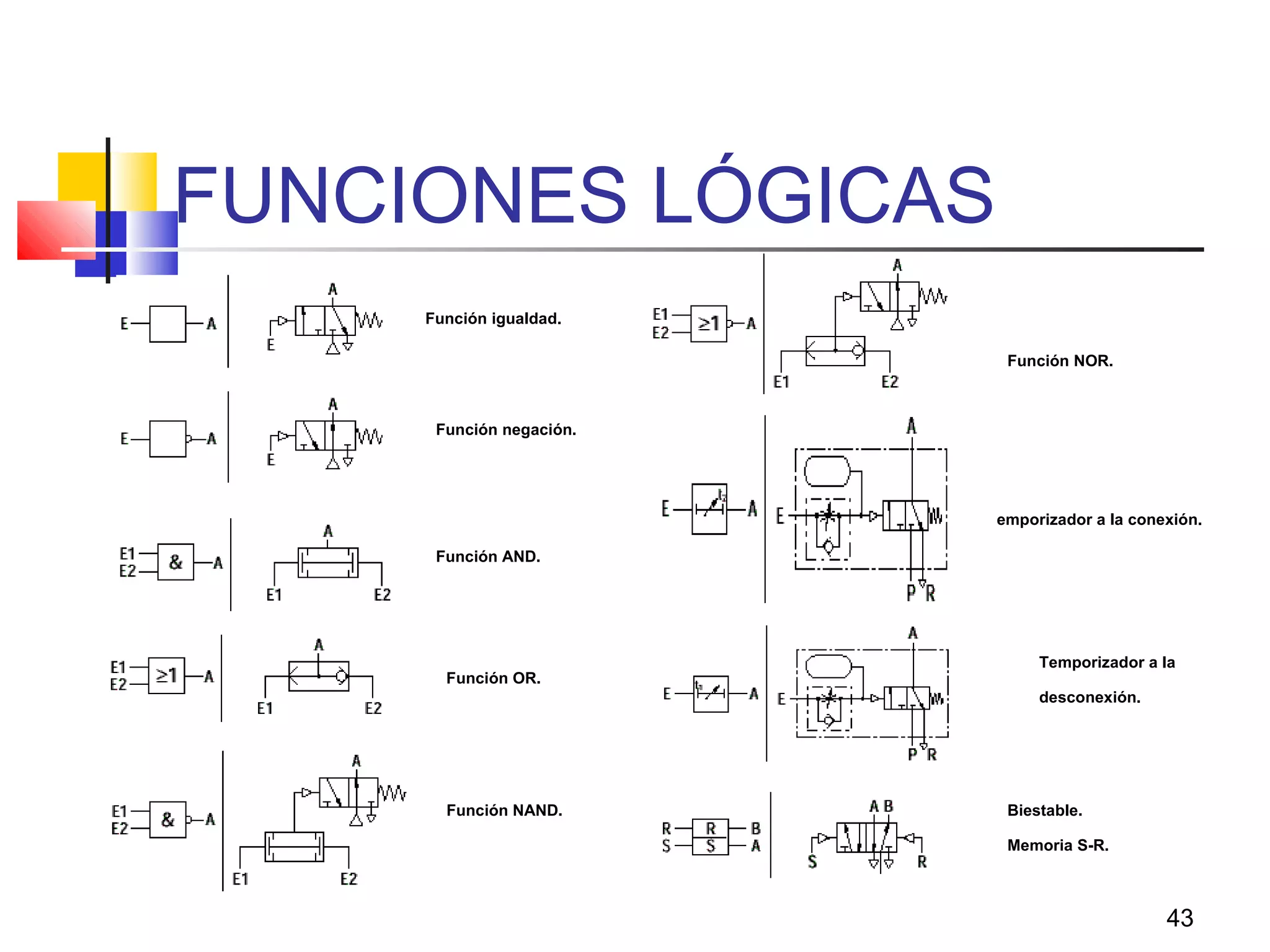

FUNCIONES LÓGICAS
Función igualdad.
Función negación.
Función AND.
Función OR.
Función NAND.
Función NOR.
emporizador a la conexión.
Temporizador a la
desconexión.
Biestable.
Memoria S-R.
