El documento describe los conceptos básicos de BPMN (Business Process Modeling Notation), incluyendo sus objetivos, situación actual, elementos y notación. BPMN proporciona un lenguaje común para representar gráficamente procesos de negocio de forma clara y estandarizada. Define elementos como actividades, eventos, flujos y swimlanes para modelar procesos internos, abstractos y colaborativos.

1. BPMN
Business Process Modeling Notation

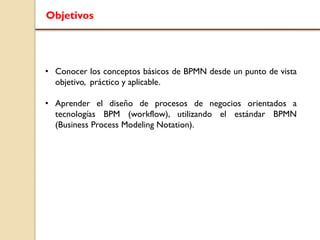

2. Objetivos
• Conocer los conceptos básicos de BPMN desde un punto de vista
objetivo, práctico y aplicable.
• Aprender el diseño de procesos de negocios orientados a
tecnologías BPM (workflow), utilizando el estándar BPMN
(Business Process Modeling Notation).

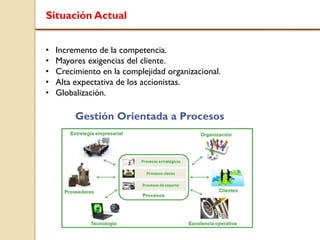

3. Situación Actual
• Incremento de la competencia.
• Mayores exigencias del cliente.
• Crecimiento en la complejidad organizacional.
• Alta expectativa de los accionistas.
• Globalización.
Gestión Orientada a Procesos

4. BPMN
• BPMN proporciona un lenguaje común para la representación
gráfica de los procesos, de forma clara, estandarizada y completa.
• El principal objetivo de BPMN es proveer una notación entendible
por todos los usuarios de procesos de negocio.
• BPMN fue desarrollado por BPMI (Business Process Management
Initiative), ahora parte del OMG (Object Management Group).

5. ¿Qué es BPMN?
BPMN es una notación gráfica que plasma la lógica de las
actividades, los mensajes entre los diferentes participantes y
toda la información necesaria para que un proceso sea
analizado, simulado y ejecutado.

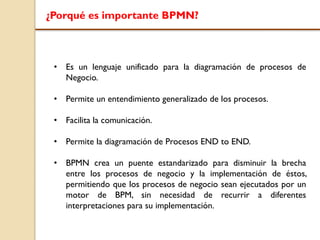

6. ¿Porqué es importante BPMN?
• Es un lenguaje unificado para la diagramación de procesos de
Negocio.
• Permite un entendimiento generalizado de los procesos.
• Facilita la comunicación.
• Permite la diagramación de Procesos END to END.
• BPMN crea un puente estandarizado para disminuir la brecha
entre los procesos de negocio y la implementación de éstos,
permitiendo que los procesos de negocio sean ejecutados por un
motor de BPM, sin necesidad de recurrir a diferentes
interpretaciones para su implementación.

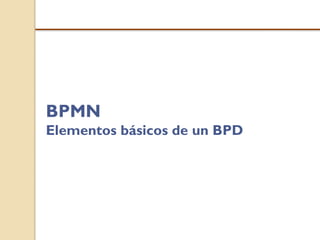

7. BPMN
Elementos básicos de un BPD

8. BPMN
• BPMN define un Diagrama de Procesos de Negocios (Business
Process Diagram BPD).
• BPD es un Diagrama diseñado para ser usado por los analistas de
procesos, quienes diseñan, controlan y gestionan los procesos.
• Un BPD puede contener varios procesos.
• BPMN propone 3 tipos básicos de Modelado de Procesos:
 Proceso de Negocios Interno (Privado)
 Proceso de Negocios Abstracto (Público)
 Proceso de negocio Colaborativo (Global)

9. Proceso de Negocios Interno (Privado)

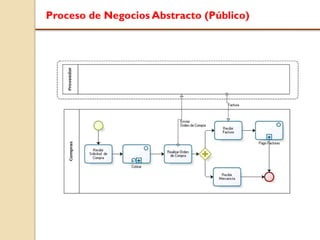

10. Proceso de Negocios Abstracto (Público)

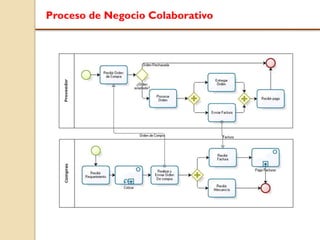

11. Proceso de Negocio Colaborativo

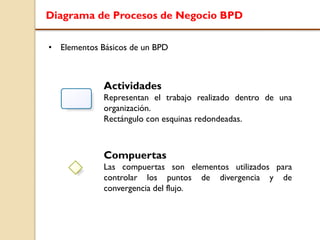

12. Diagrama de Procesos de Negocio BPD
• Elementos Básicos de un BPD
Actividades
Representan el trabajo realizado dentro de una
organización.
Rectángulo con esquinas redondeadas.
Compuertas
Las compuertas son elementos utilizados para
controlar los puntos de divergencia y de
convergencia del flujo.

13. Diagrama de Procesos de Negocio BPD
Eventos - Círculos
Un evento representa algo que ocurre o puede ocurrir durante el
curso de un proceso.
Existen tres tipos de eventos basados en cómo afectan el flujo:
Eventos de Inicio
Eventos Intermedios
Eventos de Fin

14. Diagrama de Procesos de Negocio BPD

15. Flujos de Secuencia
• Representan el control flujo y la secuencia de las actividades.
• Se utiliza para representar la secuencia de los objetos de flujo,
donde encontramos las actividades, las compuertas y los
eventos..

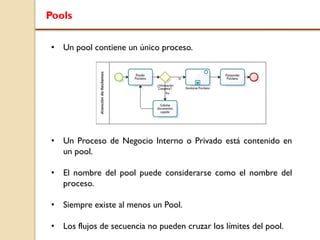

16. Pools
• Un pool contiene un único proceso.
• Un Proceso de Negocio Interno o Privado está contenido en
un pool.
• El nombre del pool puede considerarse como el nombre del
proceso.
• Siempre existe al menos un Pool.
• Los flujos de secuencia no pueden cruzar los límites del pool.

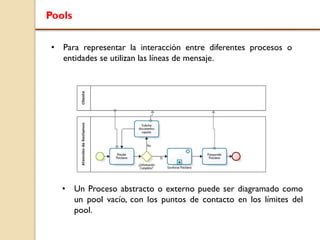

17. Pools
• Para representar la interacción entre diferentes procesos o
entidades se utilizan las líneas de mensaje.
• Un Proceso abstracto o externo puede ser diagramado como
un pool vacío, con los puntos de contacto en los límites del
pool.

18. Líneas de Mensaje
• Las líneas de mensaje representan la interacción entre varios
entidades o procesos.
• Representan Señales o Mensajes NO flujos de control.
• No todas las líneas de mensaje se cumplen para cada instancia
del proceso y tampoco se especifica un orden para los
mensajes.

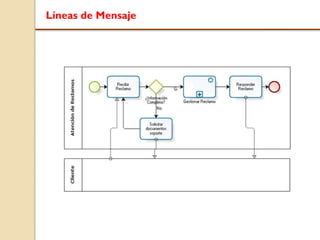

19. Líneas de Mensaje

20. Líneas de Mensaje

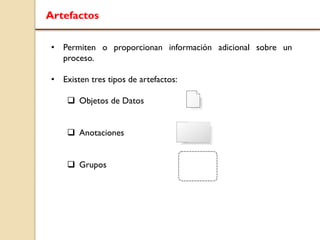

21. Artefactos
• Permiten o proporcionan información adicional sobre un
proceso.
• Existen tres tipos de artefactos:
 Objetos de Datos
 Anotaciones
 Grupos

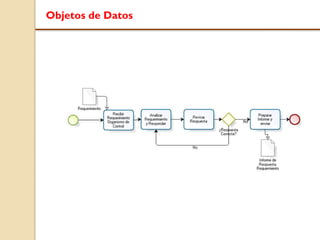

22. Objetos de Datos

23. Anotaciones

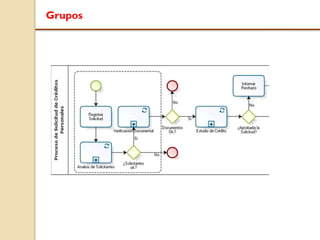

24. Grupos

25. ELEMENTO DEFINICIÓN NOMBRE BPMN
Elementos de Flujo
(Flow Objects)
Los elementos de flujo son los principales
elementos gráficos que definen el
comportamiento de los procesos.
Events
Activities
Gateways
Conectores
(Connecting Objects)
Los objetos del flujo se conectan entre
ellos a través de los conectores para crear
el esqueleto básico de la estructura del
proceso de negocio.
Sequence Flow
Message Flow
Association
Canales (Swimlane)
Los canales son mecanismos de
organización de las actividades en
categorías visuales separadas para ilustrar
las diferentes áreas funcionales o
responsables.
Pools
Lanes
Artefactos (Artifacts)
Los artefactos son usados para proveer
información adicional sobre el proceso.
Otorgan flexibilidad a la notación para
expresar diferentes contextos en forma
apropiada.
Data Object
Group
Annotation
Resumen

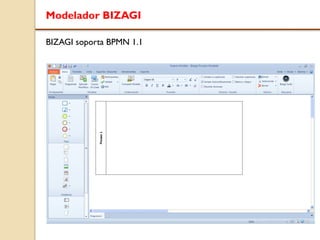

26. BIZAGI soporta BPMN 1.1
Modelador BIZAGI

27. Taller Práctico

28. BPMN
Notación BPMN

29. Actividades
• Rectángulos con esquinas redondeadas.
• Representan el trabajo realizado dentro de una organización.
• Consumen recursos.
• Pueden ser simples o compuestas.

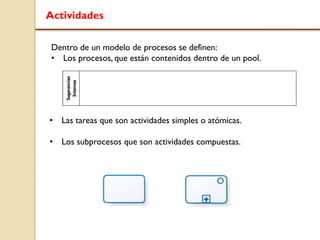

30. Actividades
Dentro de un modelo de procesos se definen:
• Los procesos, que están contenidos dentro de un pool.
• Las tareas que son actividades simples o atómicas.
• Los subprocesos que son actividades compuestas.

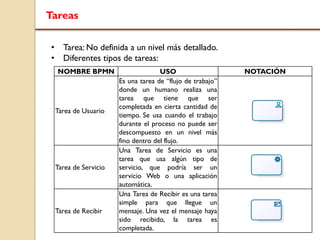

31. Tareas
• Tarea: No definida a un nivel más detallado.
• Diferentes tipos de tareas:
NOMBRE BPMN USO NOTACIÓN
Tarea de Usuario
Es una tarea de “flujo de trabajo”
donde un humano realiza una
tarea que tiene que ser
completada en cierta cantidad de
tiempo. Se usa cuando el trabajo
durante el proceso no puede ser
descompuesto en un nivel más
fino dentro del flujo.
Tarea de Servicio
Una Tarea de Servicio es una
tarea que usa algún tipo de
servicio, que podría ser un
servicio Web o una aplicación
automática.
Tarea de Recibir
Una Tarea de Recibir es una tarea
simple para que llegue un
mensaje. Una vez el mensaje haya
sido recibido, la tarea es
completada.

32. Tareas
NOMBRE BPMN USO NOTACIÓN
Tarea de Enviar
Una tarea de Enviar es una
tarea simple que es designada
para enviar un mensaje a un
proceso o caso específico. Una
vez el mensaje haya sido
enviado, la tarea es completada
Script
Una tarea de Script es una
tarea automática en la que el
servidor ejecuta un script. No
tienen interacción humana y no
se conecta con ningún servicio
externo.
Manual
Ésta es una Tarea que se espera
que sea realizada sin la ayuda
de algún motor de ejecución de
proceso de negocio o alguna
aplicación. Un ejemplo de esto
puede ser una secretaria
archivando documentos físicos.

33. Tareas

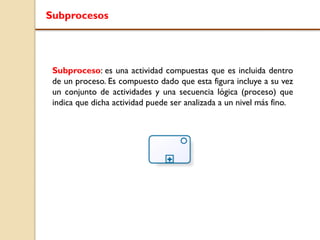

34. Subprocesos
Subproceso: es una actividad compuestas que es incluida dentro
de un proceso. Es compuesto dado que esta figura incluye a su vez
un conjunto de actividades y una secuencia lógica (proceso) que
indica que dicha actividad puede ser analizada a un nivel más fino.

35. Subprocesos
• Simultáneamente representa una tarea y un proceso.
• Se puede diagramar colapsado (+) o expandido.
Colapsado Expandido

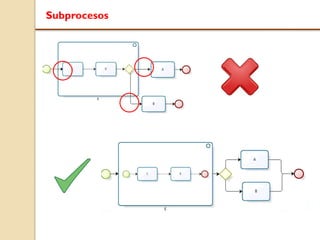

36. Subprocesos

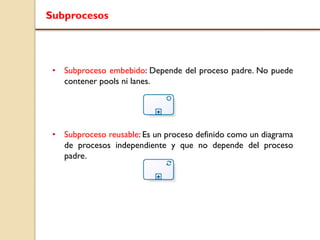

37. Subprocesos
• Subproceso embebido: Depende del proceso padre. No puede
contener pools ni lanes.
• Subproceso reusable: Es un proceso definido como un diagrama
de procesos independiente y que no depende del proceso
padre.

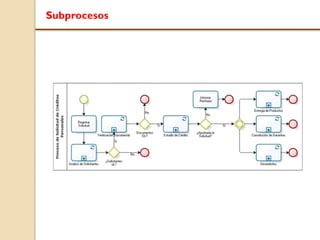

38. Subprocesos

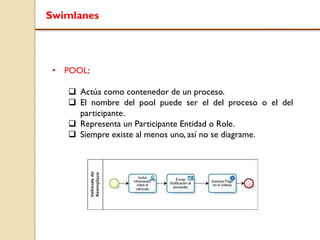

39. Swimlanes
• POOL:
 Actúa como contenedor de un proceso.
 El nombre del pool puede ser el del proceso o el del
participante.
 Representa un Participante Entidad o Role.
 Siempre existe al menos uno, así no se diagrame.

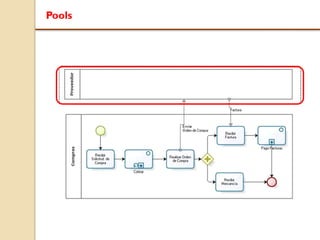

40. Pools

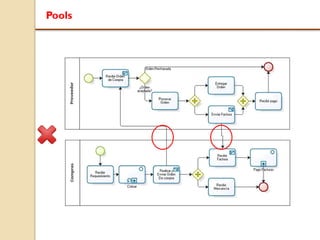

41. Pools

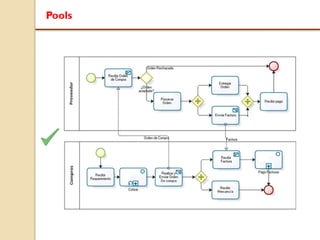

42. Pools

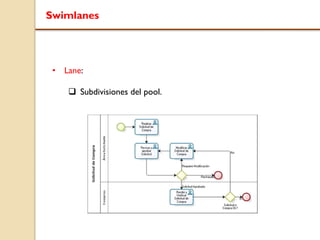

43. Swimlanes
• Lane:
 Subdivisiones del pool.

44. Eventos

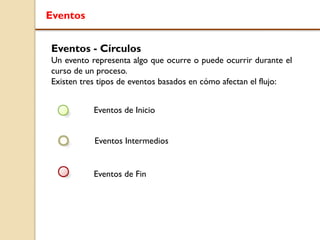

Eventos - Círculos
Un evento representa algo que ocurre o puede ocurrir durante el
curso de un proceso.
Existen tres tipos de eventos basados en cómo afectan el flujo:
Eventos de Inicio
Eventos Intermedios
Eventos de Fin

45. Eventos de Inicio
• Indican cuando un proceso inicia.
• No tienen flujos de secuencia entrantes.
• No es obligatorio.

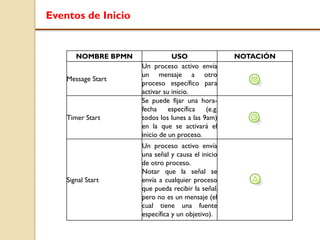

46. Eventos de Inicio
NOMBRE BPMN USO NOTACIÓN
Message Start
Un proceso activo envía
un mensaje a otro
proceso específico para
activar su inicio.
Timer Start
Se puede fijar una hora-
fecha específica (e.g.
todos los lunes a las 9am)
en la que se activará el
inicio de un proceso.
Signal Start
Un proceso activo envía
una señal y causa el inicio
de otro proceso.
Notar que la señal se
envía a cualquier proceso
que pueda recibir la señal,
pero no es un mensaje (el
cual tiene una fuente
específica y un objetivo).

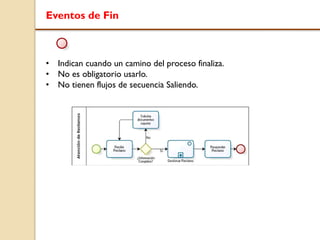

47. Eventos de Fin
• Indican cuando un camino del proceso finaliza.
• No es obligatorio usarlo.
• No tienen flujos de secuencia Saliendo.

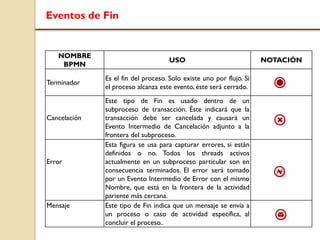

48. Eventos de Fin
NOMBRE
BPMN
USO NOTACIÓN
Terminador
Es el fin del proceso. Solo existe uno por flujo. Si
el proceso alcanza este evento, éste será cerrado.
Cancelación
Este tipo de Fin es usado dentro de un
subproceso de transacción. Éste indicará que la
transacción debe ser cancelada y causará un
Evento Intermedio de Cancelación adjunto a la
frontera del subproceso.
Error
Esta figura se usa para capturar errores, si están
definidos o no. Todos los threads activos
actualmente en un subproceso particular son en
consecuencia terminados. El error será tomado
por un Evento Intermedio de Error con el mismo
Nombre, que está en la frontera de la actividad
pariente más cercana.
Mensaje Este tipo de Fin indica que un mensaje se envía a
un proceso o caso de actividad específica, al
concluir el proceso..

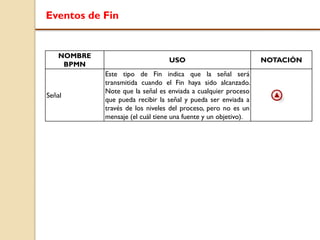

49. Eventos de Fin
NOMBRE
BPMN
USO NOTACIÓN
Señal
Este tipo de Fin indica que la señal será
transmitida cuando el Fin haya sido alcanzado.
Note que la señal es enviada a cualquier proceso
que pueda recibir la señal y pueda ser enviada a
través de los niveles del proceso, pero no es un
mensaje (el cuál tiene una fuente y un objetivo).

50. Eventos Intermedios
• Indican algo que ocurre durante un proceso.
• Afectan el flujo del proceso pero no lo inician o terminan
directamente.

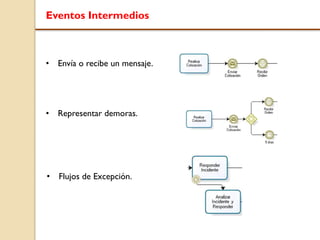

51. Eventos Intermedios
• Envía o recibe un mensaje.
• Representar demoras.
• Flujos de Excepción.

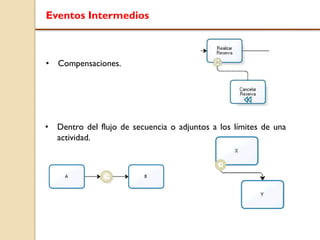

52. Eventos Intermedios
• Compensaciones.
• Dentro del flujo de secuencia o adjuntos a los límites de una
actividad.

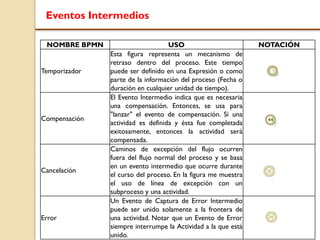

53. Eventos Intermedios
NOMBRE BPMN USO NOTACIÓN
Temporizador
Esta figura representa un mecanismo de
retraso dentro del proceso. Este tiempo
puede ser definido en una Expresión o como
parte de la información del proceso (Fecha o
duración en cualquier unidad de tiempo).
Compensación
El Evento Intermedio indica que es necesaria
una compensación. Entonces, se usa para
"lanzar" el evento de compensación. Si una
actividad es definida y ésta fue completada
exitosamente, entonces la actividad será
compensada.
Cancelación
Caminos de excepción del flujo ocurren
fuera del flujo normal del proceso y se basa
en un evento intermedio que ocurre durante
el curso del proceso. En la figura me muestra
el uso de línea de excepción con un
subproceso y una actividad.
Error
Un Evento de Captura de Error Intermedio
puede ser unido solamente a la frontera de
una actividad. Notar que un Evento de Error
siempre interrumpe la Actividad a la que está
unido.

54. Eventos Intermedios
NOMBRE
BPMN
USO NOTACIÓN
Mensaje
Un Evento Intermedio de Mensaje puede ser
usado tanto para enviar como para recibir un
mensaje. Cuando se usa para "lanzar" el mensaje,
un marcador DEBE ser llenado. Cuando se usa
para "atrapar" el mensaje el marcador DEBE
estar sin llenar. Esto causa que el proceso
continúe si éste estaba esperando por el
mensaje o cambia el flujo para manejo de
excepciones. Para atrapar y lanzar mensajes
debe tener el mismo nombre.
Enlace
Un Enlace es un mecanismo para conectar dos
secciones de un Proceso. Los Eventos de Enlace
pueden ser usados para crear situaciones de
bucle o para evitar líneas de Secuencia de Flujo
largas. Los usos de los Eventos de Enlace son
limitado a un solo nivel de proceso.

55. Eventos Intermedios
NOMBRE
BPMN
USO NOTACIÓN
Señal
Las señales son usadas para enviar o recibir
comunicaciones generales dentro y a través de
los niveles de Proceso y entre Diagramas de
Proceso de Negocio. Una señal BPMN es
similar a una señal de bengala que se dispara al
cielo para cualquiera que pudiera estar
interesado y luego reaccionara. Entonces hay
una fuente de la señal, pero ningún objetivo
específico.
