Conceptos básicos sobre los cartones corrugados

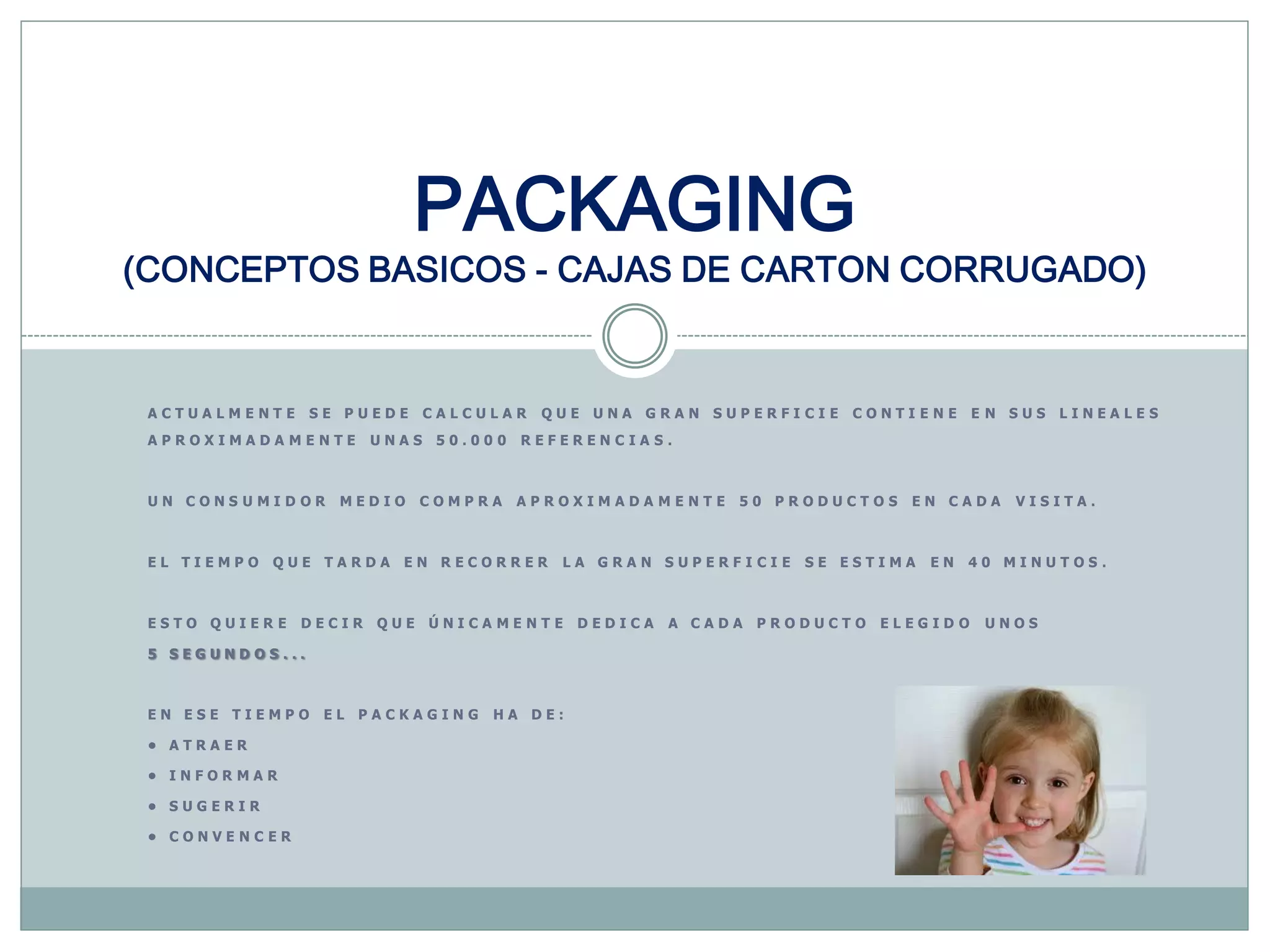

1. A C T U A L M E N T E S E P U E D E C A L C U L A R Q U E U N A G R A N S U P E R F I C I E C O N T I E N E E N S U S L I N E A L E S
A P R O X I M A D A M E N T E U N A S 5 0 . 0 0 0 R E F E R E N C I A S .
U N C O N S U M I D O R M E D I O C O M P R A A P R O X I M A D A M E N T E 5 0 P R O D U C T O S E N C A D A V I S I T A .
E L T I E M P O Q U E T A R D A E N R E C O R R E R L A G R A N S U P E R F I C I E S E E S T I M A E N 4 0 M I N U T O S .
E S T O Q U I E R E D E C I R Q U E Ú N I C A M E N T E D E D I C A A C A D A P R O D U C T O E L E G I D O U N O S
5 S E G U N D O S . . .
E N E S E T I E M P O E L P A C K A G I N G H A D E :
• A T R A E R
• I N F O R M A R
• S U G E R I R
• C O N V E N C E R
PACKAGING
(CONCEPTOS BASICOS - CAJAS DE CARTON CORRUGADO)

2. 1.- TIPOS DE ENVASE
• PRIMARIO: En contacto directo con el producto
• SECUNDARIO: Es aquel que contiene uno o varios envases primarios
• TERCIARIO: Agrupación de envases primarios o secundarios que los
unifica en un contenedor
• Plasticos/complejos
• Papel/Carton
• Rígido
• Semirígido
• Flexible
• Vidrio
• Madera
• Metal

3. 2.- EVOLUCION
• De 1920 a 1950: tiene la función principal de proteger al producto.
• De 1950 a 1960: además de proteger, informa.
• De 1960 a 1970: protege, informa y hace vender.
• De 1970 a 1980: protege, informa, hace vender y, además, identifica la marca
.
• De 1980 a 2000: se convierte en un objeto de identificación personal.
• De 2000 a ??? Ecológico, interactivo …

4. 3.- HECHOS
• Más del 95 percent de los productos que circulan en U.S. son transportados en
cajas de cartón corrugado
• Las ¾ partes de las cajas de cartón corrugado utilizadas en U.S. son finalmente
recicladas

5. 4.- ESTRUCTURA
• El cartón corrugado es una variante del papel cuya estructura está conformada
por un nervio central de papel ondulado de alta rigidez (onda), reforzado
externamente por dos capas de papel (tapas o liners) pegadas con adhesivos en
la cresta de las ondas.
• Su resistencia se basa en el trabajo conjunto de estas tres láminas de papel.
• Se llama "cara" a cada una de las hojas de papel liso (liner) que limita externamente
a la hoja de cartón ondulado, y "onda" a cada una de las hojas de papel ondulado
que forma en el Cartón Corrugado

6. 5.- CORRUGADO
Cartón de pared sencilla o Cartón Corrugado Doble Faz
• Este tipo de cartón esta confeccionado por dos caras de cartón (liner) con un
acanalado en el medio. Mas del 90% de las cajas de cartón corrugado se
fabrican a partir de este tipo de material.
• El cartón corrugado esta formado por la unión de tres papeles, los cuales se
denominan:
• Externo TAPA o CARA
• Intermedio ONDA
• Interno CONTRATAPA o CONTRACARA
• Este tipo de corrugado con una sola onda corresponde al denominado
“ONDA SIMPLE” es el material comúnmente utilizado en todo tipo de envases.

7. 6.- CARTONES
El cartón se compone de varias capas de papel que
combinadas le dan rigidez y mayor resistencia.
Los cartones dúplex o multicapas, llamados
también “resistentes”, son muy populares para
imprimir sólidos y semitonos con brillo lo cual los
hace aptos para cajetillas de cigarros y productos
farmacéuticos, entre otros.
Los cartones aglomerados son más económicos
y de aspecto rudimentario. Ideales para productos
de gama más baja e inclusive a granel.

8. 7.- CARTONES SENCILLOS
Cartón sencillo (Single Face)
Es una estructura flexible formada por un
elemento ondulado (onda) pegado a un
elemento plano (liner).
Cartón simple (Single Wall)
Es una estructura rígida formada por un
elemento ondulado (onda) pegado en
ambos lados a elementos planos (liners)

9. 8.- CARTONES DOBLES
Cartón doble (Double Wall)
Es una estructura rígida formada por
tres elementos planos (liners) pegados
a dos elementos ondulados (ondas)
intercalados.

10. 9A.- ONDAS
De acuerdo a la aplicación del envase se suelen utilizar dos tipos de
ondas, La mas utilizada la "onda C" tiene una altura de aproximadamente
3,6 mm. La “onda B" onda tiene una altura de aproximadamente 2,5 mm.
En los datos de calidad del papel ondulado, la primera cifra se refiere a la
cantidad de capas de papel ondulado (1 para capa sencilla, 2 para capas
múltiples).
Cuantas más capas, mayor es la estabilidad. Las cifras siguientes proporcionan
información sobre la firmeza del cartón ondulado; cuanto mayor sea ésta, más
estable será el cartón y mayor también su capacidad de carga. P. ej., 1.03 B o
2.30 BC.

11. 9B.- ONDAS
Tipo de ondas Denominación
Separación de
ondas en mm
Altura de ondas
en mm
onda gruesa A de 8,0 a 9,5 de 4,0 a 4,8
onda media C de 6,8 a 7,9 de 3,2 a 3,9
onda fina B de 5,5 a 6,5 de 2,2 a 3,0
onda ultra fina E de 3,0 a 3,5 de 1,0 a 1,8

12. 9C.- ONDAS
• En comparación con el tipo de flauta A (shipping boxes), el tipo de flauta B (post
boxes) tiene mayor facilidad para el doblado, y mayor resistencia al aplastamiento
plano, beneficiando el proceso de impresión.
• Por su parte, el tipo de flauta A tiene una resistencia superior en lo que a la
compresión vertical se refiere
• El tipo de flauta C es un intermedio entre el tipo A y el tipo B
• El tipo de flauta C, tiene mas resistencia al aplastamiento plano que los tipo A,
pero menor que la B.
• El tipo de flauta C dobla mejor que la A, pero no tan bien como la B
• El tipo de flauta C, tiene mas resistencia a la compresión vertical que los tipo B,
pero menor que la A.
• El tipo E (high quality displays) es muy ligero, muy friendly para la impresión y
fácil de doblar

13. 10.- ELEMENTOS
Separadores: son complementos de determinados
tipo de cajas, que permiten envasar el producto en
compartimentos independientes (requerimiento
debido a la fragilidad del producto)
Tapa + Cara en Marrón/Papel Kraft
Tapa + Cara en papel blanco
CERCO o refuerzo perimetral
Las aletas pueden ser, simples/comunes, aletas
superpuestas o aletas dobles/cruzadas.

14. 11.- TIPOS CAJAS
CajaPlegable Standard
Carton ondulado 1-2 capas
Caja envíos para envolver
Tapa encajable 2 piezas
Apertura deslizante exterior
Apertura deslizante interior
Caja Plegable Komfort
Troquelada con cierre por encaje
Troquelada con cierre por encaje
Troquelada con cierre por encaje
