El documento explica el fenómeno de las ondas estacionarias que se producen cuando una onda se refleja en un extremo fijo de una cuerda. Cuando la onda incidente y la reflejada interfieren de manera constructiva, se forman los antinodos donde la amplitud es máxima, y cuando interfieren de manera destructiva, se forman los nodos donde la amplitud es mínima. La longitud de onda depende de la frecuencia y la posición de los antinodos y nodos sigue una relación periódica con la longitud de la cuer

1. Composición del sonido - Ondas estacionarias - Física 1º medio

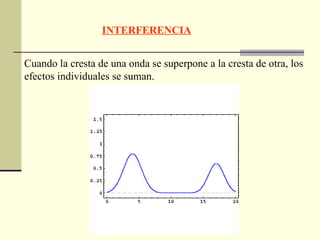

2. INTERFERENCIA Cuando la cresta de una onda se superpone a la cresta de otra, los efectos individuales se suman.

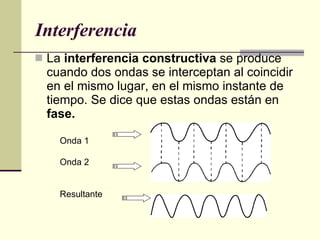

3. Interferencia La interferencia constructiva se produce cuando dos ondas se interceptan al coincidir en el mismo lugar, en el mismo instante de tiempo. Se dice que estas ondas están en fase. Onda 1 Onda 2 Resultante

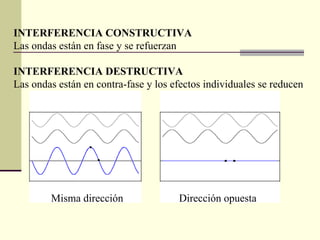

4. INTERFERENCIA CONSTRUCTIVA Las ondas están en fase y se refuerzan INTERFERENCIA DESTRUCTIVA Las ondas están en contra-fase y los efectos individuales se reducen Misma dirección Dirección opuesta

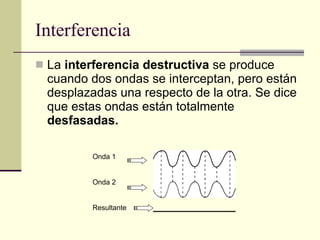

5. Interferencia La interferencia destructiva se produce cuando dos ondas se interceptan, pero están desplazadas una respecto de la otra. Se dice que estas ondas están totalmente desfasadas. Onda 1 Onda 2 Resultante

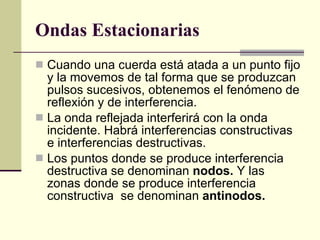

6. Ondas Estacionarias Cuando una cuerda está atada a un punto fijo y la movemos de tal forma que se produzcan pulsos sucesivos, obtenemos el fenómeno de reflexión y de interferencia. La onda reflejada interferirá con la onda incidente. Habrá interferencias constructivas e interferencias destructivas. Los puntos donde se produce interferencia destructiva se denominan nodos. Y las zonas donde se produce interferencia constructiva se denominan antinodos.

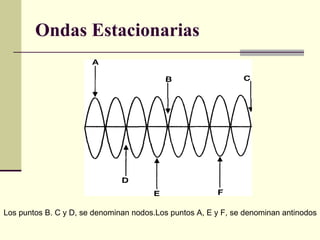

7. Ondas Estacionarias Los puntos B. C y D, se denominan nodos.Los puntos A, E y F, se denominan antinodos

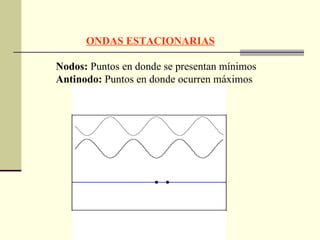

8. ONDAS ESTACIONARIAS Nodos: Puntos en donde se presentan mínimos Antinodo: Puntos en donde ocurren máximos

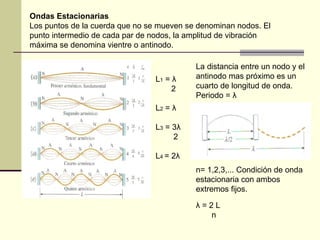

9. Ondas Estacionarias Los puntos de la cuerda que no se mueven se denominan nodos. El punto intermedio de cada par de nodos, la amplitud de vibración máxima se denomina vientre o antinodo. La distancia entre un nodo y el antinodo mas próximo es un cuarto de longitud de onda. Periodo = λ n= 1,2,3,... Condición de onda estacionaria con ambos extremos fijos. λ = 2 L n L 1 = λ 2 L 2 = λ L 3 = 3λ 2 L 4 = 2λ

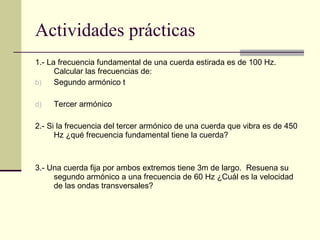

10. Actividades prácticas 1.- La frecuencia fundamental de una cuerda estirada es de 100 Hz. Calcular las frecuencias de: Segundo armónico t Tercer armónico 2.- Si la frecuencia del tercer armónico de una cuerda que vibra es de 450 Hz ¿qué frecuencia fundamental tiene la cuerda? 3.- Una cuerda fija por ambos extremos tiene 3m de largo. Resuena su segundo armónico a una frecuencia de 60 Hz ¿Cuál es la velocidad de las ondas transversales?
