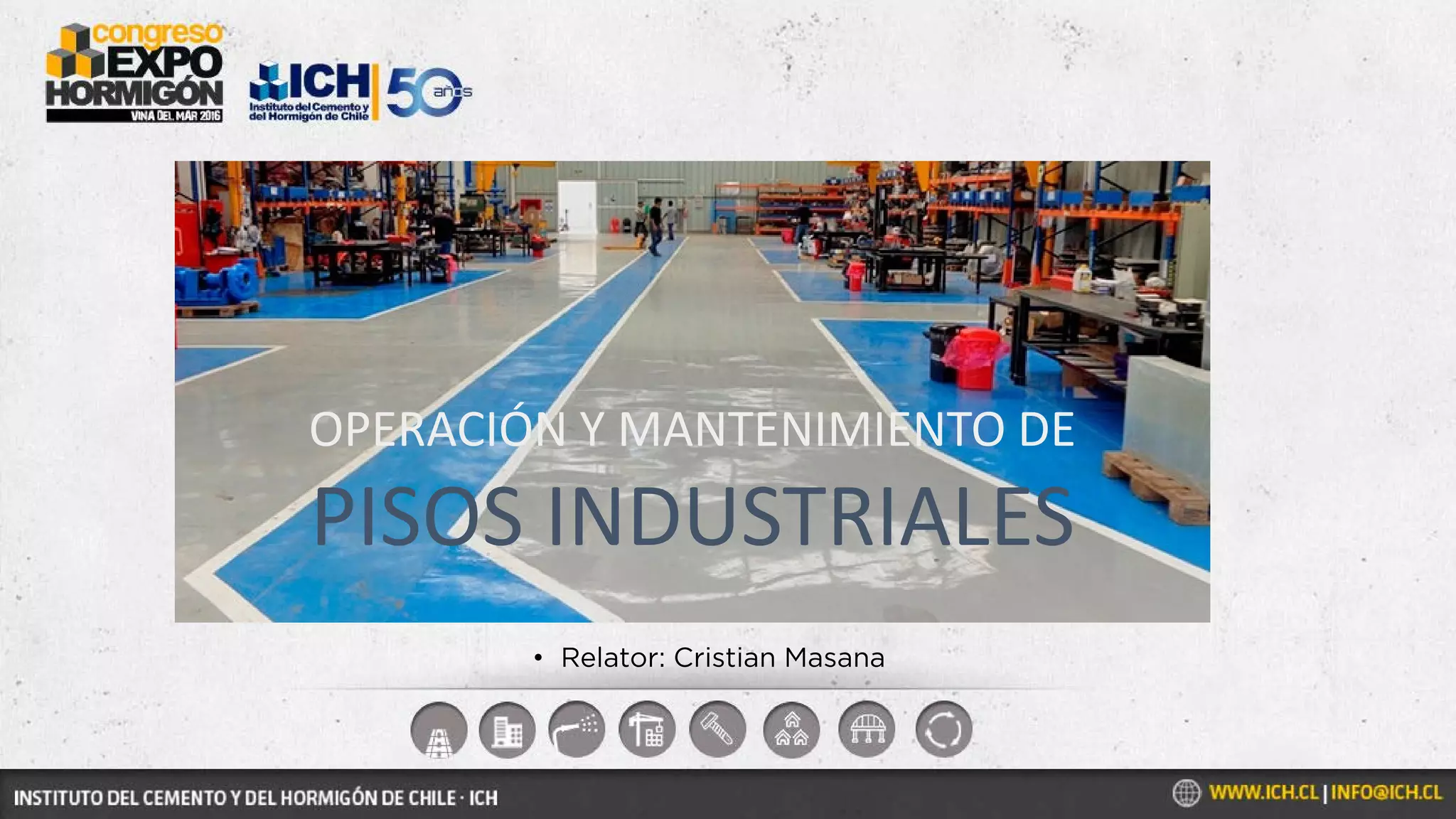

1. • Relator: Cristian Masana
OPERACIÓN Y MANTENIMIENTO DE
PISOS INDUSTRIALES

2. Necesidades de Reparación
• Diseño
• Cálculo de cargas
• Espesores de diseño
• Reparación
• Productos
• Técnicas
• Recepción
• Parámetros de terminación
• Puesta en Servicio

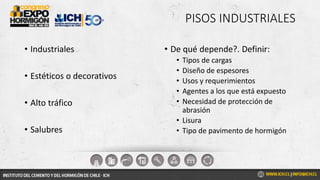

3. PISOS INDUSTRIALES
• Industriales
• Estéticos o decorativos
• Alto tráfico
• Salubres
• De qué depende?. Definir:
• Tipos de cargas
• Diseño de espesores
• Usos y requerimientos
• Agentes a los que está expuesto
• Necesidad de protección de
abrasión
• Lisura
• Tipo de pavimento de hormigón

4. Necesidades de Reparación
• Por qué preferir Pisos de
Hormigón
• Tienen una mayor durabilidad
• Tienen un bajo costo de
mantenimiento
• Existen soluciones para las
diferentes demandas de cargas

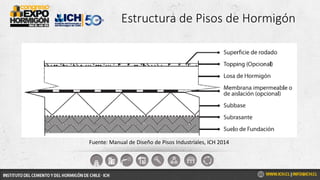

5. Estructura de Pisos de Hormigón
Fuente: Manual de Diseño de Pisos Industriales, ICH 2014

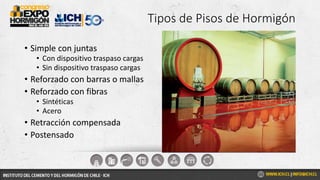

6. Tipos de Pisos de Hormigón
• Simple con juntas
• Con dispositivo traspaso cargas
• Sin dispositivo traspaso cargas
• Reforzado con barras o mallas
• Reforzado con fibras
• Sintéticas
• Acero
• Retracción compensada
• Postensado

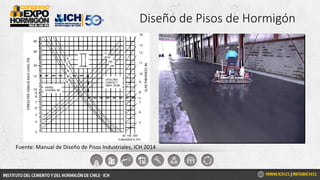

7. Diseño de Pisos de Hormigón
Fuente: Manual de Diseño de Pisos Industriales, ICH 2014

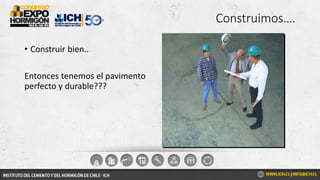

8. Construimos….
• Construir bien..
Entonces tenemos el pavimento
perfecto y durable???

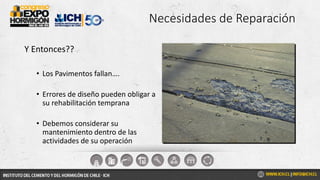

9. Necesidades de Reparación
Y Entonces??
• Los Pavimentos fallan….
• Errores de diseño pueden obligar a
su rehabilitación temprana
• Debemos considerar su
mantenimiento dentro de las
actividades de su operación

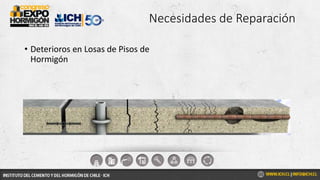

10. Necesidades de Reparación
• Deterioros en Losas de Pisos de
Hormigón

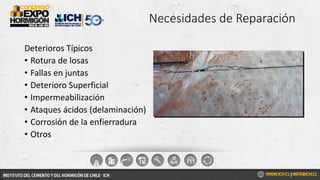

11. Necesidades de Reparación
Deterioros Típicos
• Rotura de losas
• Fallas en juntas
• Deterioro Superficial
• Impermeabilización
• Ataques ácidos (delaminación)
• Corrosión de la enfierradura
• Otros

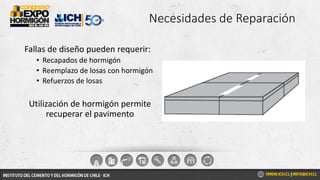

12. Necesidades de Reparación
Fallas de diseño pueden requerir:
• Recapados de hormigón
• Reemplazo de losas con hormigón
• Refuerzos de losas
Utilización de hormigón permite
recuperar el pavimento

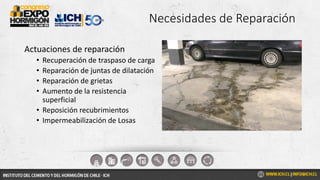

13. Necesidades de Reparación
Actuaciones de reparación
• Recuperación de traspaso de carga
• Reparación de juntas de dilatación
• Reparación de grietas
• Aumento de la resistencia
superficial
• Reposición recubrimientos
• Impermeabilización de Losas

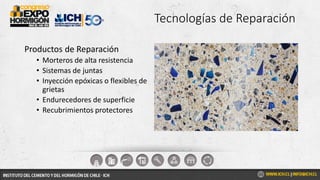

14. Tecnologías de Reparación
Productos de Reparación
• Morteros de alta resistencia
• Sistemas de juntas
• Inyección epóxicas o flexibles de
grietas
• Endurecedores de superficie
• Recubrimientos protectores

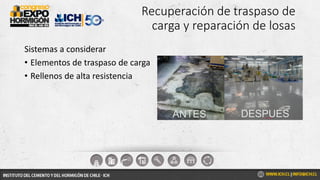

15. Recuperación de traspaso de
carga y reparación de losas
Sistemas a considerar
• Elementos de traspaso de carga
• Rellenos de alta resistencia

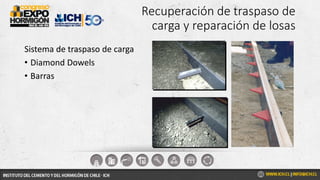

16. Recuperación de traspaso de
carga y reparación de losas
Sistema de traspaso de carga
• Diamond Dowels
• Barras

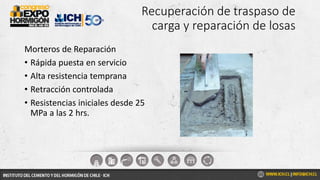

17. Recuperación de traspaso de
carga y reparación de losas
Morteros de Reparación
• Rápida puesta en servicio
• Alta resistencia temprana
• Retracción controlada
• Resistencias iniciales desde 25
MPa a las 2 hrs.

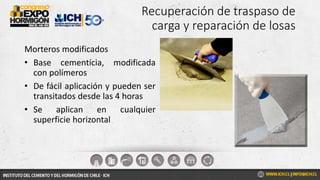

18. Recuperación de traspaso de
carga y reparación de losas
Morteros modificados
• Base cementícia, modificada
con polímeros
• De fácil aplicación y pueden ser
transitados desde las 4 horas
• Se aplican en cualquier
superficie horizontal

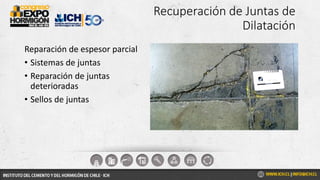

19. Recuperación de Juntas de
Dilatación
Reparación de espesor parcial
• Sistemas de juntas
• Reparación de juntas
deterioradas
• Sellos de juntas

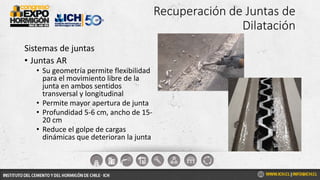

20. Recuperación de Juntas de
Dilatación
Sistemas de juntas
• Juntas AR
• Su geometría permite flexibilidad
para el movimiento libre de la
junta en ambos sentidos
transversal y longitudinal
• Permite mayor apertura de junta
• Profundidad 5-6 cm, ancho de 15-
20 cm
• Reduce el golpe de cargas
dinámicas que deterioran la junta

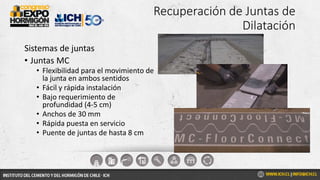

21. Recuperación de Juntas de
Dilatación
Sistemas de juntas
• Juntas MC
• Flexibilidad para el movimiento de
la junta en ambos sentidos
• Fácil y rápida instalación
• Bajo requerimiento de
profundidad (4-5 cm)
• Anchos de 30 mm
• Rápida puesta en servicio
• Puente de juntas de hasta 8 cm

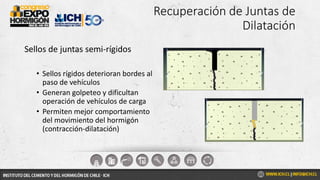

22. Recuperación de Juntas de
Dilatación
Sellos de juntas semi-rígidos
• Sellos rígidos deterioran bordes al
paso de vehículos
• Generan golpeteo y dificultan
operación de vehículos de carga
• Permiten mejor comportamiento
del movimiento del hormigón
(contracción-dilatación)

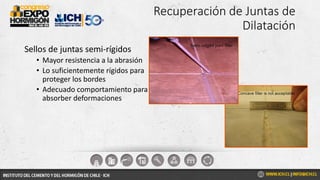

23. Recuperación de Juntas de
Dilatación
Sellos de juntas semi-rígidos
• Mayor resistencia a la abrasión
• Lo suficientemente rígidos para
proteger los bordes
• Adecuado comportamiento para
absorber deformaciones

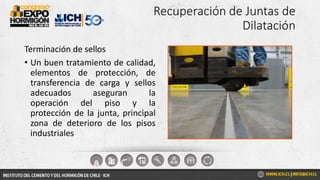

24. Recuperación de Juntas de
Dilatación
Terminación de sellos
• Un buen tratamiento de calidad,
elementos de protección, de
transferencia de carga y sellos
adecuados aseguran la
operación del piso y la
protección de la junta, principal
zona de deterioro de los pisos
industriales

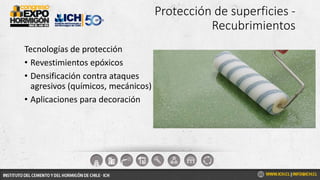

25. Protección de superficies -
Recubrimientos
Tecnologías de protección
• Revestimientos epóxicos
• Densificación contra ataques
agresivos (químicos, mecánicos)
• Aplicaciones para decoración

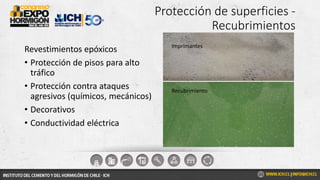

26. Protección de superficies -
Recubrimientos
Revestimientos epóxicos
• Protección de pisos para alto
tráfico
• Protección contra ataques
agresivos (químicos, mecánicos)
• Decorativos
• Conductividad eléctrica
Imprimantes
Recubrimiento

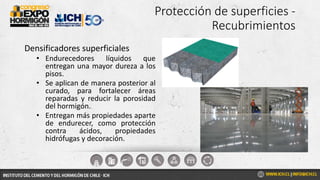

27. Protección de superficies -
Recubrimientos
Densificadores superficiales
• Endurecedores líquidos que
entregan una mayor dureza a los
pisos.
• Se aplican de manera posterior al
curado, para fortalecer áreas
reparadas y reducir la porosidad
del hormigón.
• Entregan más propiedades aparte
de endurecer, como protección
contra ácidos, propiedades
hidrófugas y decoración.

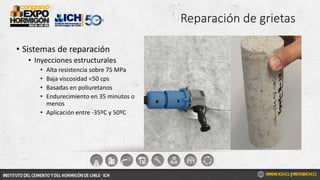

28. Reparación de grietas
• Sistemas de reparación
• Inyecciones estructurales
• Alta resistencia sobre 75 MPa
• Baja viscosidad <50 cps
• Basadas en poliuretanos
• Endurecimiento en 35 minutos o
menos
• Aplicación entre -35ºC y 50ºC

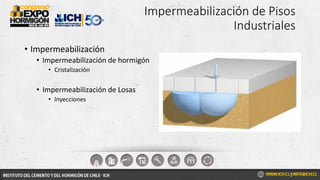

29. Impermeabilización de Pisos
Industriales
• Impermeabilización
• Impermeabilización de hormigón
• Cristalización
• Impermeabilización de Losas
• Inyecciones

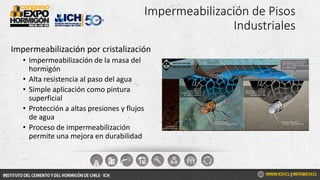

30. Impermeabilización de Pisos
Industriales
Impermeabilización por cristalización
• Impermeabilización de la masa del
hormigón
• Alta resistencia al paso del agua
• Simple aplicación como pintura
superficial
• Protección a altas presiones y flujos
de agua
• Proceso de impermeabilización
permite una mejora en durabilidad

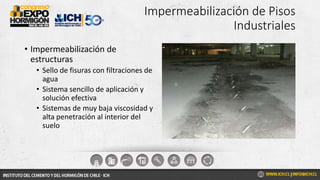

31. Impermeabilización de Pisos
Industriales
• Impermeabilización de
estructuras
• Sello de fisuras con filtraciones de
agua
• Sistema sencillo de aplicación y
solución efectiva
• Sistemas de muy baja viscosidad y
alta penetración al interior del
suelo

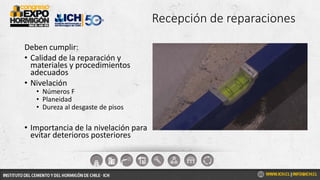

32. Recepción de reparaciones
Deben cumplir:
• Calidad de la reparación y
materiales y procedimientos
adecuados
• Nivelación
• Números F
• Planeidad
• Dureza al desgaste de pisos
• Importancia de la nivelación para
evitar deterioros posteriores

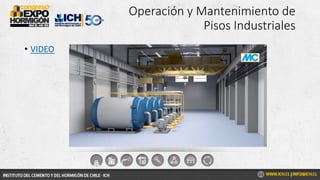

33. Operación y Mantenimiento de
Pisos Industriales
• VIDEO

34. Agradecimientos
• Se agradece la colaboración de las siguientes empresas, para
esta presentación:

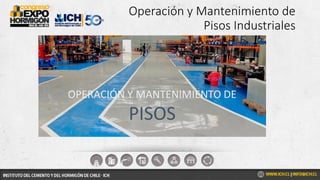

35. Operación y Mantenimiento de
Pisos Industriales
MUCHAS GRACIAS POR SU INTERÉS Y
ATENCIÓN!!!
