El documento describe varios métodos para reforzar columnas y vigas de concreto armado dañadas, incluyendo aumentar su sección con malla de alambre o estribos adicionales, compensar las rigideces de las columnas separando muros, y aumentar la capacidad de flexión con más refuerzo longitudinal. También describe procedimientos para reparar vigas y reforzar muros de corte dañados.

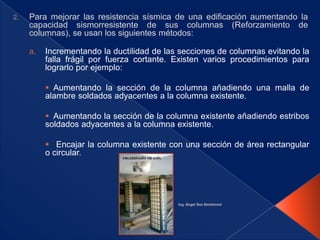

7. a. Incrementando la ductilidad de las secciones de columnas evitando la
falla frágil por fuerza cortante. Existen varios procedimientos para
lograrlo por ejemplo:

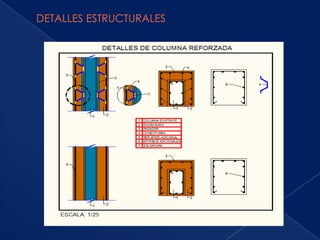

 Aumentando la sección de la columna añadiendo una malla de
alambre soldados adyacentes a la columna existente.
 Aumentando la sección de la columna existente añadiendo estribos
soldados adyacentes a la columna existente.
 Encajar la columna existente con una sección de área rectangular
o circular.

8. b. Compensación de las rigideces de las columnas. Este método puede
aplicarse donde la distribución de fuerza cortante es desigual debido a la
existencia de muros de relleno. Se puede lograr de la siguiente manera:
 Separando o trasladando los muros no estructurales.
c. Aumentando la capacidad de Flexión de las columnas. Se puede lograr
de la siguiente manera.
 Aumentando el refuerzo longitudinal de la flexión.

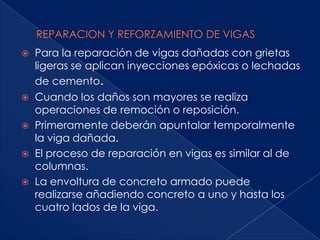

9.  Para la reparación de vigas dañadas con grietas
ligeras se aplican inyecciones epóxicas o lechadas
de cemento.
 Cuando los daños son mayores se realiza
operaciones de remoción o reposición.
 Primeramente deberán apuntalar temporalmente
la viga dañada.
 El proceso de reparación en vigas es similar al de
columnas.
 La envoltura de concreto armado puede
realizarse añadiendo concreto a uno y hasta los
cuatro lados de la viga.

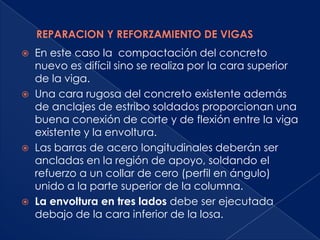

10.  En este caso la compactación del concreto
nuevo es difícil sino se realiza por la cara superior
de la viga.
 Una cara rugosa del concreto existente además
de anclajes de estribo soldados proporcionan una
buena conexión de corte y de flexión entre la viga
existente y la envoltura.
 Las barras de acero longitudinales deberán ser
ancladas en la región de apoyo, soldando el
refuerzo a un collar de cero (perfil en ángulo)
unido a la parte superior de la columna.
 La envoltura en tres lados debe ser ejecutada
debajo de la cara inferior de la losa.

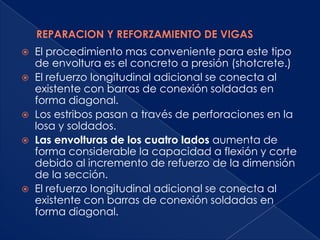

11.  El procedimiento mas conveniente para este tipo
de envoltura es el concreto a presión (shotcrete.)
 El refuerzo longitudinal adicional se conecta al
existente con barras de conexión soldadas en
forma diagonal.
 Los estribos pasan a través de perforaciones en la
losa y soldados.
 Las envolturas de los cuatro lados aumenta de
forma considerable la capacidad a flexión y corte
debido al incremento de refuerzo de la dimensión
de la sección.
 El refuerzo longitudinal adicional se conecta al
existente con barras de conexión soldadas en
forma diagonal.

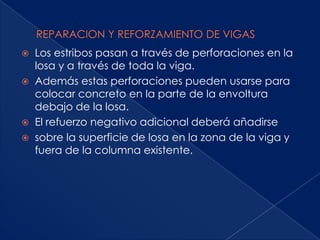

12.  Los estribos pasan a través de perforaciones en la
losa y a través de toda la viga.
 Además estas perforaciones pueden usarse para
colocar concreto en la parte de la envoltura
debajo de la losa.
 El refuerzo negativo adicional deberá añadirse
 sobre la superficie de losa en la zona de la viga y
fuera de la columna existente.

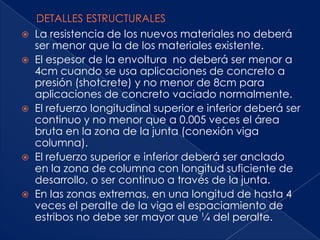

13.  La resistencia de los nuevos materiales no deberá
ser menor que la de los materiales existente.
 El espesor de la envoltura no deberá ser menor a
4cm cuando se usa aplicaciones de concreto a
presión (shotcrete) y no menor de 8cm para
aplicaciones de concreto vaciado normalmente.
 El refuerzo longitudinal superior e inferior deberá ser
continuo y no menor que a 0.005 veces el área
bruta en la zona de la junta (conexión viga
columna).
 El refuerzo superior e inferior deberá ser anclado
en la zona de columna con longitud suficiente de
desarrollo, o ser continuo a través de la junta.
 En las zonas extremas, en una longitud de hasta 4
veces el peralte de la viga el espaciamiento de
estribos no debe ser mayor que ¼ del peralte.

14.  Debido a su gran rigidez lateral y resistencia, los
muros de corte otorgan la parte mas significativa
de la capacidad sísmica de la edificación.
 Por consiguiente un muro de corte dañado o
pobremente diseñado debe ser reparado o
reforzado para mejorar su resistencia.
 Si no hay deterioro ni concreto triturado la
aplicación de inyecciones epóxicas es capaz de
restituir aproximadamente la resistencia original; sin
embargo el muro reparado no tendrá la misma
rigidez lateral original debido a que no todas las
pequeñas grietas pueden ser inyectadas con el
epóxico.

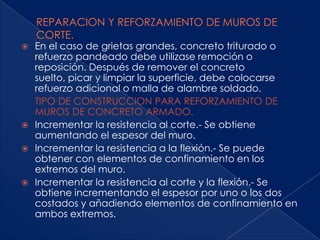

15.  En el caso de grietas grandes, concreto triturado o
refuerzo pandeado debe utilizase remoción o
reposición. Después de remover el concreto
suelto, picar y limpiar la superficie, debe colocarse
refuerzo adicional o malla de alambre soldado.
TIPO DE CONSTRUCCION PARA REFORZAMIENTO DE
MUROS DE CONCRETO ARMADO.
 Incrementar la resistencia al corte.- Se obtiene
aumentando el espesor del muro.
 Incrementar la resistencia a la flexión.- Se puede
obtener con elementos de confinamiento en los
extremos del muro.
 Incrementar la resistencia al corte y la flexión.- Se
obtiene incrementando el espesor por uno o los dos
costados y añadiendo elementos de confinamiento en
ambos extremos.

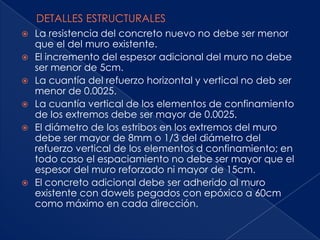

16.  La resistencia del concreto nuevo no debe ser menor
que el del muro existente.
 El incremento del espesor adicional del muro no debe
ser menor de 5cm.
 La cuantía del refuerzo horizontal y vertical no deb ser
menor de 0.0025.
 La cuantía vertical de los elementos de confinamiento
de los extremos debe ser mayor de 0.0025.
 El diámetro de los estribos en los extremos del muro
debe ser mayor de 8mm o 1/3 del diámetro del
refuerzo vertical de los elementos d confinamiento; en
todo caso el espaciamiento no debe ser mayor que el
espesor del muro reforzado ni mayor de 15cm.
 El concreto adicional debe ser adherido al muro
existente con dowels pegados con epóxico a 60cm
como máximo en cada dirección.
