Este documento resume las características anatómicas de la órbita ósea y la cavidad nasal, así como algunas patologías comunes. La órbita es una cavidad piramidal que aloja los globos oculares y sus anexos. La cavidad nasal está formada por los senos paranasales como los senos frontales, etmoidales, esfenoidales y maxilares. Algunas patologías mencionadas son traumatismos, infecciones, tumores y quistes de los senos paranasales.

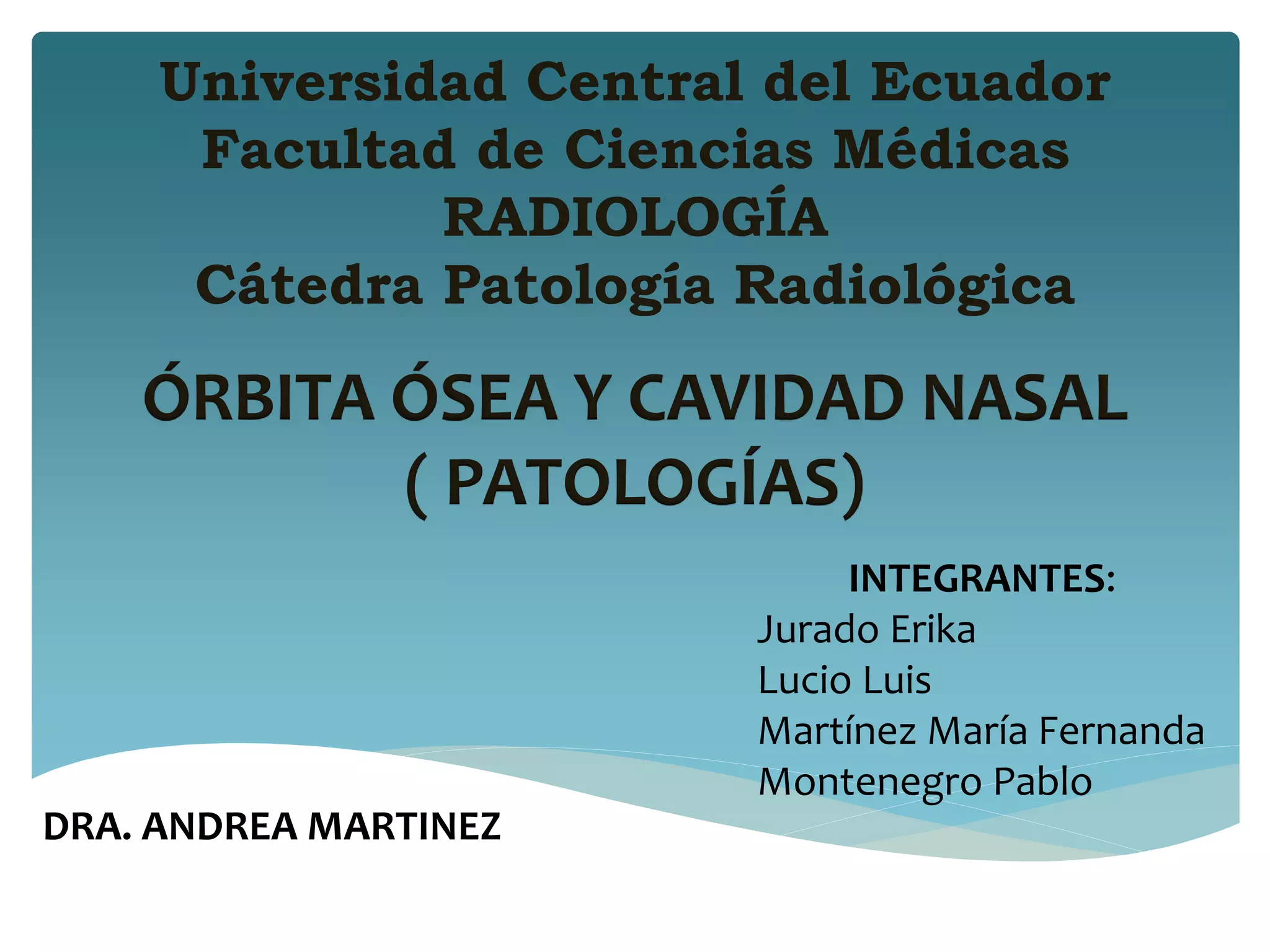

1. Universidad Central del Ecuador
Facultad de Ciencias Médicas
RADIOLOGÍA
Cátedra Patología Radiológica
ÓRBITA ÓSEA Y CAVIDAD NASAL
( PATOLOGÍAS)
INTEGRANTES:
Jurado Erika
Lucio Luis
Martínez María Fernanda
Montenegro Pablo
DRA. ANDREA MARTINEZ

2. Son 2 cavidades óseas, anchas y
profundas, situadas
simétricamente a ambos lados
de la cavidad nasal
Sirven para alojar los
globos oculares y sus
anexos
Volumen: en un adulto:
30ml
Ocupa la 5ta parte del espacio
orbitario,
el resto corresponde a grasa
y musculo
Tiene forma de pirámide
cuadrangular
Formado por :
1 vértice
1 base
Formado por:
4 caras
4 bordes

3. BASE
• Arriba: La arcada orbitaria del frontal,
que presenta el agujero
supraorbitario.
• Abajo: Por el borde anterosuperior
del maxilar,
• Debajo del cual se observa el agujero
infraorbitario.
• Afuera: Por el borde anterior de la
apófisis orbitaria del malar (hacia
abajo) y por la apófisis orbitaria
externa del frontal (hacia arriba).
• Adentro: Presenta el surco lagrimal

4. Vértice
 Corresponde a la parte más
interna de la hendidura
esfenoidal
 Es el sitio de entrada de
nervios y vasos del ojo.
 Y lugar de origen de los
músculos extraoculares a
excepción del oblicuo inf.

5. Paredes de la Órbita
• Pared Superior o bóveda:
1. Escotadura
supraorbitaria
2. Fosa de la glándula
lagrimal:
3. Fosa troclear:
4. Lámina papiráce adel
techo(Frontal-Ala
menor del esfenoides)
5. Lámina cribosa
6. Agujero infraorbitario
1
2
3
4
5
6

6. 1.Hendidura esfenoidal
2.Hendidura esfeno
maxilar
3. Apófisis orbitaria del
hueso cigomático
4. Bóveda orbitaria del
frontal
5. Ala mayor del
esfenoides
PARED EXTERNA
51
2
3
4

7. PARED INTERNA O MEDIAL
1.Maxilarsuperior
2.Unguis
3.Etmoides
4.Cara lateral del
cuerpo del
esfenoides
5.Fosa lagrimal
6.Lamina Papirácea 1
5 2 6
3
4

8. 1. Canal lacrimal
2. Cresta ósea:
nacimiento del
músculo oblicuo
inferior
3. Canal o escotadura
infraorbitaria
4. Conducto
infraorbitario
5. Laberinto etmoidal
6. Seno esfenoidal
7. Orificio esfenoidal:
comunicación con las
fosas nasales
PARED INFERIOR O PISO

9. • Borde Superoexterno: Se confunde por delante con la fosita lagrimal y
por detrás con la hendidura esfenoidal.
• Borde Superointerno: Este presenta el conducto orbitario interno
anterior y posterior.
• Borde Inferointerno: Es obtuso y esta casi borrado.
• Borde Inferoexterno: Se confunde por detrás con la hendidura
esfenomaxilar.
Bordes o Ángulos

10. SENOS PERIORBITALES
 Se relaciona:
 Por arriba: senos frontales
 Medialmente: senos etmoidales y
esfenoidales
 Por debajo: senos maxilares
 Las infecciones de los senos
etmoidales y esfenoidales pueden
erosionar la pared medial y afectar
el contenido orbitario.

11. ORIFICIOS
1.Agujero supra
orbitario: arteria y
nervio supra orbitarios
2.Agujero
infraorbitario: arteria y
nervios infraorbitarios
3.Hendidura esfenoidal
4.Agujero óptico
4

13. GLOBO OCULAR

14. ESCLERÓTICA :Es una membrana resistente e inextensible que
adopta la forma del ojo.
COROIDES. Es una membrana vascular, situada entre la
esclerótica y la retina.
NERVIO ÓPTICO por donde pasan arterias ciliares posteriores y
nervios ciliares.
IRIS: Constituye la parte anterior de la túnica vascular. Se sitúa
como un diafragma circular y vertical anterior a la lente.
Esta perforado en su centro por un orificio llamado pupila.

15. CORNEA: membrana resistente, a traces de la cual pasa la luz
al interior del ojo.
CRISTALINO: Está situado por detrás del iris y por delante del
humor vítreo. Se trata de una lente biconvexa y su función,
puramente óptica, es permitir la entrada de luz en el ojo para
que se pueda formar una imagen en la retina.
HUMOR ACUOSO. Separa la cornea de la lente del cristalino
HUMOR VÍTREO: sustancia transparente. Mantiene
distendido el globo ocular

16. MÚSCULOS
DE LA
ÓRBITA

17.  Músculo Elevador del PARPADO SUPERIOR
 4 Músculos Rectos:
 2 Músculos Oblicuos:
La cavidad Orbitaria contiene 7 Músculos
destinados a mover el Globo Ocular:
 RECTO SUPERIOR
 RECTO INFERIOR
 RECTO INTERNO (o MEDIAL)
 RECTO EXTERNO (o LATERAL)
 OBLICUO MAYOR (o SUPERIOR)
 OBLICUO MENOR (o INFERIOR)

18. Origen:
 Nace detrás del Ala menor del Esfenoides
 Por delante del Agujero Óptico.
Inserción:
 Cutánea (piel del párpado superior)
 Tarsal (lamina tarsal)
Inervación:
 Nervio Motor Ocular Común.
Acción:
 Dirige la posición tarsal del parpado superior, hacia arriba y
hacia atrás.
MÚSCULO ELEVADOR DEL PARPADO
SUPERIOR

22. NERVIOS CRANEALES A NIVEL DE ORBITAS

23. PATOLOGÍAS

24. TRAUMATISMOS DE ORBITA
Consecuencia del golpe directo sobre el
hueso en cuestión, ocasionando una
fractura

25. LO MAS GENERALES QUE PODEMOS
ENCONTRAR SON:
CUERPOS EXTRAÑOS
un tornillo de metal 2cm de largo en la pared interna de la orbita.

26. INFECCIONES X SINUSITIS O
CELULITIS FACIAL
Celulitis Orbitaria Con Secreción Purulenta en el globo ocular
izquierdo

27. SEUDOMOTOR ORBITARIO
es la inflamación de los tejidos que están detrás del ojo en un área
llamada órbita.

28. SARCOIDOSIS OCULAR
Caracterizada por la formación de granulomas no caseificantes mediada por
linfocitos T e idiopática. La patologia esta localizada en el globo ocular izquierdo

29. GLIOMA OPTICO
Los gliomas son tumores que surgen de las celulas gliales en mal
funcionamiento y atacan a la raiz del nervio optico

30. ENFERMEDADES METASTASICA
Procesos por el que las células tumorales se diseminan hacia partes distintas del
organismo. Paciente que presenta una masa de celulas cancerigenas en la orbita derecha

31. RETINOBLASTOMA
Son tumores orbitaros malignos mas frecuente en niños se originan a partir de
las células germinales de la retina.

32. CAVIDADES NASALES

34. MEDIALES TECHO PISO LATERALES

39. Seno esfenoidal
 Localizado en el hueso
esfenoides, sus paredes son:
- Techo: silla turca
- Suelo: clivus
- Paredes laterales (hueso
esfenoides): se relaciona con
la arteria carótida
intracavernosa, el nervio
óptico y el nervio maxilar.

42. CORTES AXIALES
Senos frontales

43. • SENOS
ETMOIDALES
• CORNETES
MEDIOS

44.  1. globo ocular
 2. tabique nasal
 3. celdas
etmoidales
 4. seno esfenoidal
 5.hipofisis
 6. dorso de la silla
turca

45. • SENOS
MAXILARES
• CORNETES
INFERIORES
• NASOFARINGE

46.  1. seno maxilar
 2. apófisis
pterigoidea
 3. nasofaringe
 4. mandíbula
 5.Arco anterior
del atlas
 6. apófisis
odontoides

47. CORTES CORONALES
 1. seno frontal
 2. hueso nasal
 3. fosa nasal
 4. arco alveolar

48.  1. cavidad orbitaria
 2. celdas etmoidales
 3. cornete nasal
medio
 4. cornete nasal
inferior
 5. seno maxilar
derecho
 6. arco cigomático
 7. mandíbula

49.  1. senos
etmoidales
 2. cornete nasal
sup.
 3. cornete nasal
medio
 4. cornete nasal
inf.
 5. mandíbula

50.  1. proceso clinoides
anterior.
 2. seno esfenoidal.
 3. nasofaringe
 4. gancho de la
apófisis pterigoidea
 5.Arco cigomático
 6. mandíbula

51. CORTES SAGITALES
 1. hueso
frontal
 2. cavidad
orbitaria
 3. seno maxilar

52.  1. seno frontal
 2. cavidad orbitaria
 3. nervio óptico
 4. seno maxilar
 5. fisura orbitaria
inferior

53.  1. hueso nasal
 2. seno frontal
 3. celdas
etmoidales
 4. seno
esfenoidal
 5. cornete nasal
inferior
 6. paladar duro

54. PATOLOGIA

55. ANGIOFIBROMA

56. El TC muestra una masa de atenuación partes blandas localizada en la región basal del
seno esfenoidal izquierdo.

57. RM la masa es isointensa con
respecto a la mucosa nasal tanto en T1
como en T2 (arriba).

58. MENINGIOMA

59. El TC identifica una gran tumoración
extraaxial que afecta al seno frontal y celdillas
etmoidales izquierdas.

60. En TC se visualiza una masa sólida de 5cm de diámetro anteroposterior que ocupa el
seno maxilar izquierdo

61. La sinusitis es la inflamación de la
mucosa de los senos paranasales.
El proceso es bastante frecuente y aparece
como complicación en un 3-5% de las
infecciones del tracto respiratorio superior
Las fuentes de infección pueden
ser del propio seno, rinógenas,
odontógenas, hematógenas
La sinusitis aparece cuando
se acumula secreción en el
seno, generalmente por
obstrucción del meato
La sinusitis más frecuente es la
maxilar

62. Cefaleas
Dolor del
seno
afectado
Aliento fetido
Congestion
nasal

64. Quistes
Son la precencia
de liquido en el
seno maxilar
origina por la
acumulación de
mucus
Los quistes de
retencion se
asocia a algun
tipo de reaccion
alergica
La mayoria de
casos son
hallasgos
radiologicos
Se observan
como una figura
redondeada i se
intalan en las
paredes de los
seno
Estos la mayoria
de veces no
tienen sintomas

66. Los pólipos nasales es una enfermedad
que afecta el interior de la nariz y los senos
paranasales.
Los polipos nasales son suaves con una
textura como de gelatina
Ls polipos nasales son benignos
-estos afecta a tanto a hombres como
mujeres pero mas frecuente es en hombre
Se localizan en la parte alta del interior de
cada fosa nasal
Polipos nasales

67. Dificultad
al respira
Cosquilleos
en la nariz
Dolor de
cabeza
Boca seca
Perdida de
olfato

69. Los obstáculos son esas
cosas que las personas
ven cuando dejan de
mirar sus metas. Las
nubes grises también
forman parte del paisaje.
GRACIAS
