1. Radiología Senos Paranasales

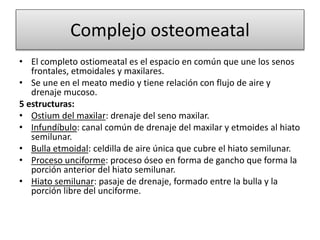

2. Complejo osteomeatal
• El completo ostiomeatal es el espacio en común que une los senos
frontales, etmoidales y maxilares.
• Se une en el meato medio y tiene relación con flujo de aire y
drenaje mucoso.
5 estructuras:
• Ostium del maxilar: drenaje del seno maxilar.
• Infundíbulo: canal común de drenaje del maxilar y etmoides al hiato
semilunar.
• Bulla etmoidal: celdilla de aire única que cubre el hiato semilunar.
• Proceso unciforme: proceso óseo en forma de gancho que forma la
porción anterior del hiato semilunar.
• Hiato semilunar: pasaje de drenaje, formado entre la bulla y la
porción libre del unciforme.

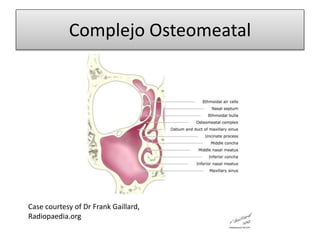

3. Complejo Osteomeatal
Case courtesy of Dr Frank Gaillard,
Radiopaedia.org

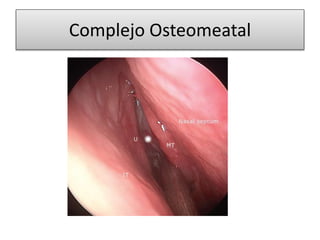

4. Complejo Osteomeatal

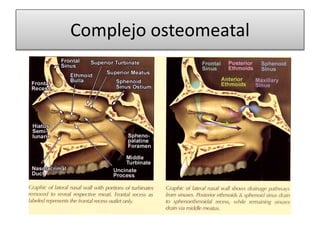

5. Complejo osteomeatal

6. Complejo osteomeatal

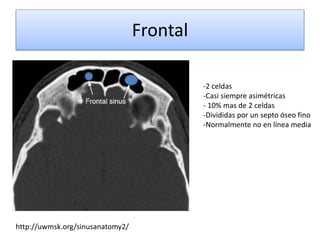

7. Frontal
http://uwmsk.org/sinusanatomy2/
-2 celdas
-Casi siempre asimétricas
- 10% mas de 2 celdas
-Divididas por un septo óseo fino
-Normalmente no en línea media

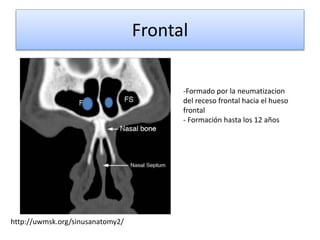

8. Frontal
http://uwmsk.org/sinusanatomy2/
-Formado por la neumatizacion
del receso frontal hacia el hueso
frontal
- Formación hasta los 12 años

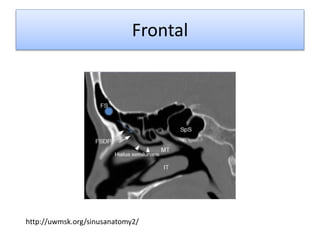

9. Frontal
http://uwmsk.org/sinusanatomy2/

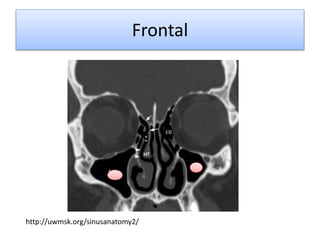

10. Frontal
http://uwmsk.org/sinusanatomy2/

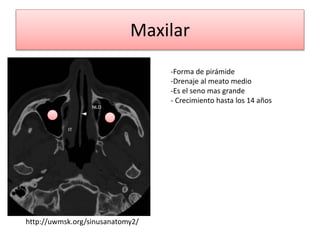

11. Maxilar
http://uwmsk.org/sinusanatomy2/
-Forma de pirámide
-Drenaje al meato medio
-Es el seno mas grande
- Crecimiento hasta los 14 años

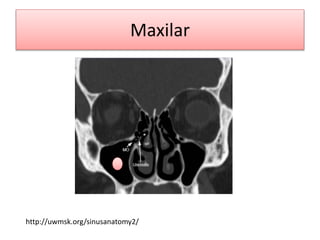

12. Maxilar
http://uwmsk.org/sinusanatomy2/

13. Maxilar
Endoscopic image shows maxillary
ostium (MO) after sinusotomy. MT =
middle turbinate, IT = inferior
turbinate.
Multiplanar Sinus CT:
A Systematic Approach to
Imaging Before Functional
Endoscopic Sinus Surgery

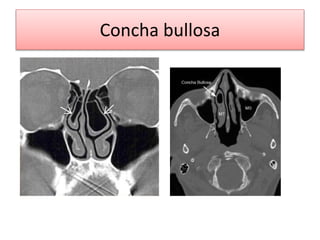

14. Concha bullosa

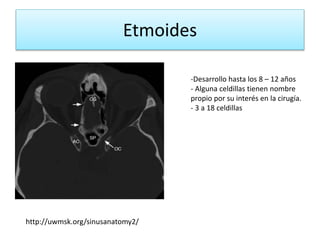

15. Etmoides
http://uwmsk.org/sinusanatomy2/
-Desarrollo hasta los 8 – 12 años
- Alguna celdillas tienen nombre
propio por su interés en la cirugía.
- 3 a 18 celdillas

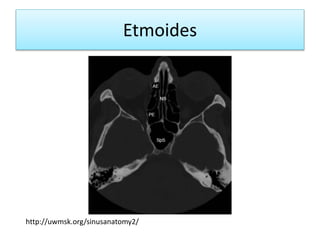

16. Etmoides
http://uwmsk.org/sinusanatomy2/

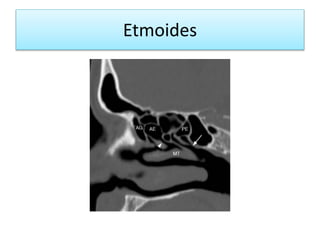

17. Etmoides

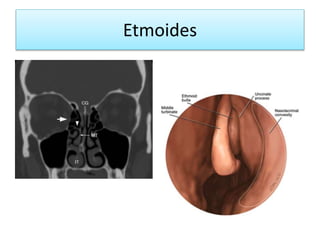

18. Etmoides

19. Etmoides
http://uwmsk.org/sinusanatomy2/
Agger nasi
- La celda etmoidal más
anterior.
- Anterolateral e inferior al
receso frontoetmoidal
- Localizada cerca al hueso
lacrimal
- Se puede identificar en el
90% de los pacientes
- Puede contribuir a la
patología crónica del hueso
frontal

20. Etmoides

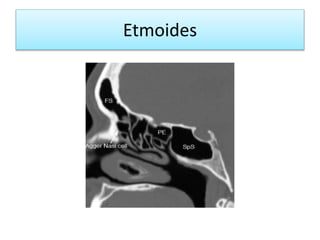

21. Etmoides

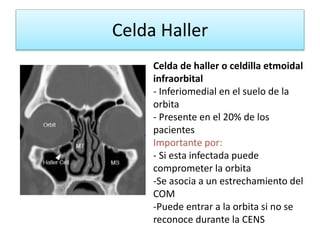

22. Celda Haller
Celda de haller o celdilla etmoidal
infraorbital
- Inferiomedial en el suelo de la
orbita
- Presente en el 20% de los
pacientes
Importante por:
- Si esta infectada puede
comprometer la orbita
-Se asocia a un estrechamiento del
COM
-Puede entrar a la orbita si no se
reconoce durante la CENS

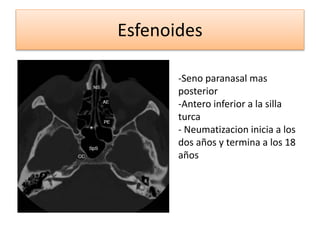

23. Esfenoides
-Seno paranasal mas
posterior
-Antero inferior a la silla
turca
- Neumatizacion inicia a los
dos años y termina a los 18
años

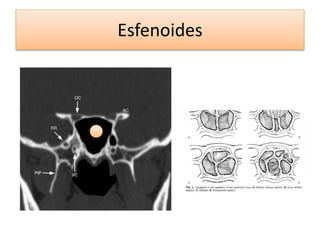

24. Esfenoides

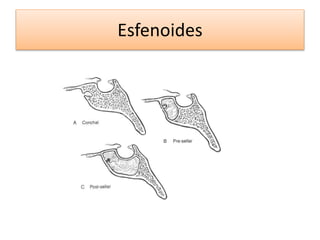

25. Esfenoides

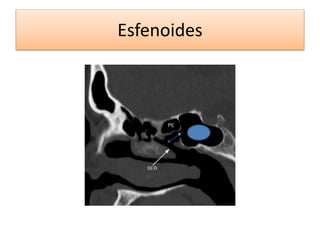

26. Esfenoides

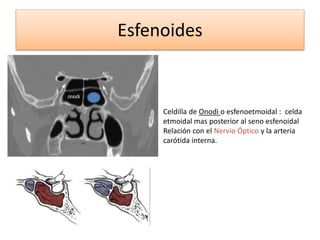

27. Esfenoides
Celdilla de Onodi o esfenoetmoidal : celda
etmoidal mas posterior al seno esfenoidal
Relación con el Nervio Óptico y la arteria
carótida interna.
