Un osciloscopio es un instrumento electrónico que representa gráficamente señales eléctricas que varían en el tiempo, mostrando valores de tensión en el eje Y y tiempos en el eje X. Los osciloscopios pueden ser analógicos o digitales, y se usan comúnmente para medir formas de onda eléctricas en aplicaciones como electrónica, ingeniería eléctrica y medicina.

1. Republica Bolivariana deVenezuela
Instituto Universitario deTecnología
“Antonio José de Sucre”
Extensión – San Felipe
INTEGRANT:
TELLOVICENTE
CI. 21336265
ESC:70
ELECTRICIDAD
Octubre -2015

2. Osciloscopio
Un osciloscopio es un instrumento de medición electrónico que pueden dar
representaciones gráfica de señales eléctricas que pueden variar en el tiempo. Es muy
usado en electrónica de señal, frecuentemente junto a un analizador de espectro.
Presenta los valores de las señales eléctricas en forma de coordenadas en una
pantalla, en la que normalmente el eje X (horizontal) representa tiempos y el eje Y
(vertical) representa tensiones. La imagen así obtenida se denomina oscilograma.
Suelen incluir otra entrada, llamada "eje Z" o "Cilindro de Wehnelt" que controla la
luminosidad del haz, permitiendo resaltar o apagar algunos segmentos de la traza.
Los osciloscopios, clasificados según su funcionamiento interno, pueden ser tanto
analógicos como digitales, siendo el resultado mostrado idéntico en cualquiera de los
dos casos, en teoría.

3. Utilización
En un osciloscopio existen, básicamente, dos tipos de controles que son utilizados como
reguladores que ajustan la señal de entrada y permiten, consecuentemente, medir en la
pantalla y de esta manera se puede ver la forma de la señal medida por el osciloscopio, esto
denominado en forma técnica se puede decir que el osciloscopio sirve para observar la señal
que quiera medir.
Para medir se lo puede comparar con el plano cartesiano.
El primer control regula el eje X (horizontal) y aprecia fracciones de tiempo (segundos,
milisegundos, microsegundos, etc., según la resolución del aparato). El segundo regula el eje Y
(vertical) controlando la tensión de entrada (en Voltios, milivoltios, microvoltios, etc.,
dependiendo de la resolución del aparato).
Estas regulaciones determinan el valor de la escala cuadricular que divide la pantalla,
permitiendo saber cuánto representa cada cuadrado de ésta para, en consecuencia, conocer el
valor de la señal a medir, tanto en tensión como en frecuencia. (en realidad se mide el periodo
de una onda de una señal, y luego se calcula la frecuencia).

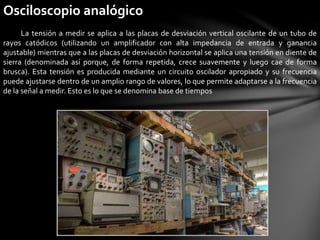

4. Osciloscopio analógico
La tensión a medir se aplica a las placas de desviación vertical oscilante de un tubo de
rayos catódicos (utilizando un amplificador con alta impedancia de entrada y ganancia
ajustable) mientras que a las placas de desviación horizontal se aplica una tensión en diente de
sierra (denominada así porque, de forma repetida, crece suavemente y luego cae de forma
brusca). Esta tensión es producida mediante un circuito oscilador apropiado y su frecuencia
puede ajustarse dentro de un amplio rango de valores, lo que permite adaptarse a la frecuencia
de la señal a medir. Esto es lo que se denomina base de tiempos

5. Osciloscopio digital
En la actualidad los osciloscopios analógicos están siendo desplazados en
gran medida por los osciloscopios digitales, entre otras razones por la facilidad
de poder transferir las medidas a una computadora personal o pantalla LCD.
En el osciloscopio digital la señal es previamente digitalizada por un conversor
analógico digital. Al depender la fiabilidad de la visualización de la calidad de
este componente, esta debe ser cuidada al máximo.

6. Utilidad del osciloscopio en la electricidad
Debes de saber que se le da el nombre de Osciloscopio a cierto aparato o dispositivo por
medio del cual es posible tener una visualización de forma gráfica de ciertas ondas de energía,
también podrías ver ciertas señales de radio, incluso se utiliza mucho el osciloscopio en los
casos de pacientes médicos para poder representar su energía física. Existen varios tipos de
estos aparatos, pero lo normal es que sean digitales o analógicos, se utilizan en su mayor
medida para poder realizar la medición de la intensidad que tienen ciertas señales eléctricas,
todo esto va a depender en gran manera del trabajo que se realice.
Generalmente los usos que se le dan al osciloscopios son con el fin de realizar la medición
de ciertas ondas eléctricas, especialmente hacen uso de este aparato en las grandes
compañías de energía eléctrica, en centrales hidroeléctricas o también en las plantas
nucleares hablando entre otras. Ahora bien cuando se trata de la rama de la electrónica, debes
de saber que se le puede dar un gran uso con respecto a la medición del paso de la energía
eléctrica entre los componentes electrónicos de los circuitos.
