La palanca es una máquina simple que transmite fuerza mediante un brazo rígido que gira alrededor de un punto de apoyo. Existen tres tipos de palancas definidas por la posición relativa de la fuerza, la resistencia y el punto de apoyo. La palanca de primer tipo amplifica la fuerza aplicada, mientras que las de segundo y tercer tipo requieren menos fuerza al desplazar la carga más cerca del punto de apoyo. Ejemplos comunes son la palanca, el destapador de botellas y el brazo humano.

1. Palancas

2. INTEGRANTES: 10º2 Ingrid Janeth Álvarez Bautista Erika Tatiana Álvarez Calderón Diana Carolina Gamboa Suarez Lisseth Vanessa Sánchez Abril

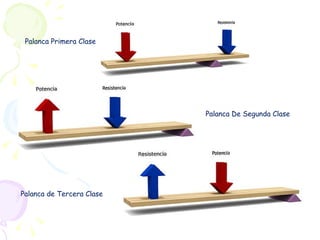

3. Palanca Primera Clase Palanca De Segunda Clase Palanca de Tercera Clase

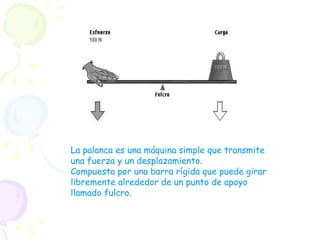

4. La palanca es una máquina simple que transmite una fuerza y un desplazamiento. Compuesta por una barra rígida que puede girar libremente alrededor de un punto de apoyo llamado fulcro.

5. Arquímedes dijo sobre la palanca: “Dadme un punto de apoyo y moveré el mundo” A Arquímedes se le atribuye la primera formulación matemática del principio de la palanca. Historia

6. Los sellos cilíndricos

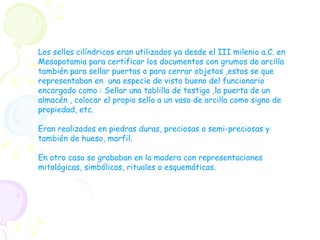

7. Los sellos cilíndricos eran utilizados ya desde el III milenio a.C. en Mesopotamia para certificar los documentos con grumos de arcilla también para sellar puertas o para cerrar objetos ,estos se que representaban en una especie de visto bueno del funcionario encargado como : Sellar una tablilla de testigo ,la puerta de un almacén , colocar el propio sello a un vaso de arcilla como signo de propiedad, etc. Eran realizados en piedras duras, preciosas o semi-preciosas y también de hueso, marfil. En otro caso se grababan en la madera con representaciones mitológicas, simbólicas, rituales o esquemáticas.

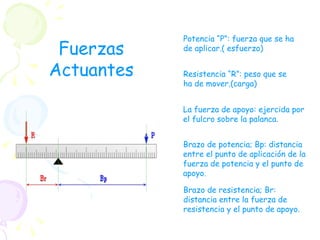

8. Potencia “P”: fuerza que se ha de aplicar.( esfuerzo) Resistencia “R”: peso que se ha de mover.(carga) La fuerza de apoyo: ejercida por el fulcro sobre la palanca. Brazo de potencia; Bp: distancia entre el punto de aplicación de la fuerza de potencia y el punto de apoyo. Brazo de resistencia; Br: distancia entre la fuerza de resistencia y el punto de apoyo. Fuerzas Actuantes

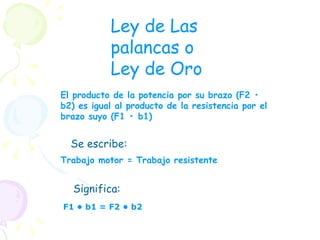

9. Se escribe: Significa: Ley de Las palancas o Ley de Oro Trabajo motor = Trabajo resistente F1 • b1 = F2 • b2 El producto de la potencia por su brazo (F2 • b2) es igual al producto de la resistencia por el brazo suyo (F1 • b1)

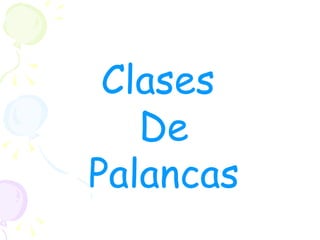

10. Clases De Palancas

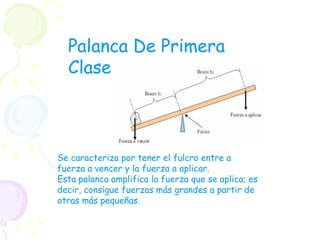

11. Se caracteriza por tener el fulcro entre a fuerza a vencer y la fuerza a aplicar. Esta palanca amplifica la fuerza que se aplica; es decir, consigue fuerzas más grandes a partir de otras más pequeñas. Palanca De Primera Clase

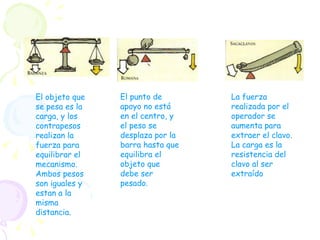

12. El objeto que se pesa es la carga, y los contrapesos realizan la fuerza para equilibrar el mecanismo. Ambos pesos son iguales y estan a la misma distancia . El punto de apoyo no está en el centro, y el peso se desplaza por la barra hasta que equilibra el objeto que debe ser pesado. La fuerza realizada por el operador se aumenta para extraer el clavo. La carga es la resistencia del clavo al ser extraído

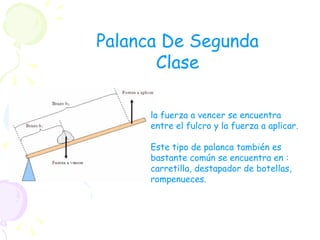

13. la fuerza a vencer se encuentra entre el fulcro y la fuerza a aplicar. Este tipo de palanca también es bastante común se encuentra en : carretilla, destapador de botellas, rompenueces. Palanca De Segunda Clase

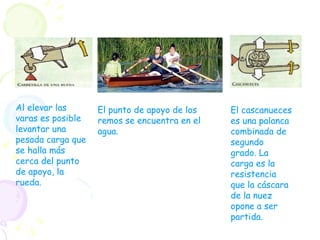

14. Al elevar las varas es posible levantar una pesada carga que se halla más cerca del punto de apoyo, la rueda. El cascanueces es una palanca combinada de segundo grado. La carga es la resistencia que la cáscara de la nuez opone a ser partida. El punto de apoyo de los remos se encuentra en el agua.

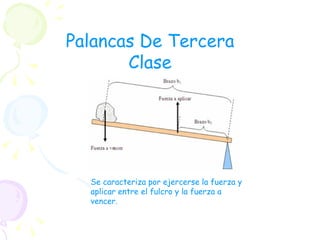

15. Se caracteriza por ejercerse la fuerza y aplicar entre el fulcro y la fuerza a vencer. Palancas De Tercera Clase

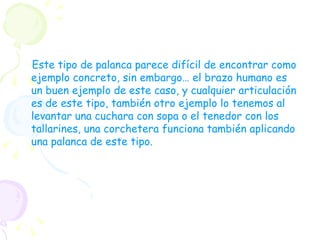

16. Este tipo de palanca parece difícil de encontrar como ejemplo concreto, sin embargo… el brazo humano es un buen ejemplo de este caso, y cualquier articulación es de este tipo, también otro ejemplo lo tenemos al levantar una cuchara con sopa o el tenedor con los tallarines, una corchetera funciona también aplicando una palanca de este tipo.

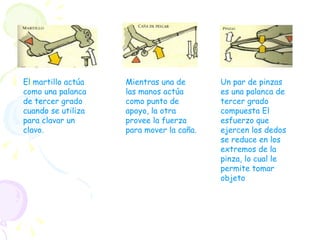

17. El martillo actúa como una palanca de tercer grado cuando se utiliza para clavar un clavo. Mientras una de las manos actúa como punto de apoyo, la otra provee la fuerza para mover la caña. Un par de pinzas es una palanca de tercer grado compuesta El esfuerzo que ejercen los dedos se reduce en los extremos de la pinza, lo cual le permite tomar objeto

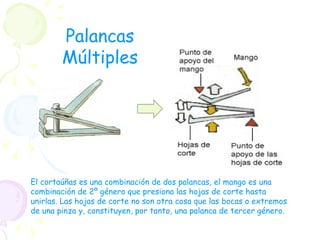

18. El cortaúñas es una combinación de dos palancas, el mango es una combinación de 2º género que presiona las hojas de corte hasta unirlas. Las hojas de corte no son otra cosa que las bocas o extremos de una pinza y, constituyen, por tanto, una palanca de tercer género. Palancas Múltiples
