El documento describe la historia y características arquitectónicas de Palenque, un importante asentamiento maya ubicado en Chiapas, México. Palenque floreció entre los años 300 y 600 d.C. como capital de una poderosa dinastía. La ciudad se construyó sobre terrazas y contaba con edificios notables como el Palacio, el Templo de las Inscripciones y el Templo del Sol. La arquitectura de Palenque se caracterizaba por el uso de bóvedas falsas, cresterías y esculturas labradas. La ciudad pasó

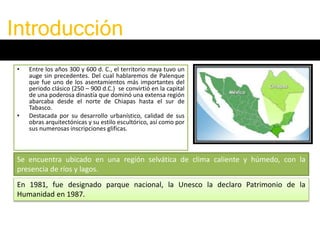

3. • Entre los años 300 y 600 d. C., el territorio maya tuvo un
auge sin precedentes. Del cual hablaremos de Palenque
que fue uno de los asentamientos más importantes del
periodo clásico (250 – 900 d.C.) se convirtió en la capital
de una poderosa dinastía que dominó una extensa región
abarcaba desde el norte de Chiapas hasta el sur de
Tabasco.
• Destacada por su desarrollo urbanístico, calidad de sus
obras arquitectónicas y su estilo escultórico, así como por
sus numerosas inscripciones glificas.
Introducción
Se encuentra ubicado en una región selvática de clima caliente y húmedo, con la
presencia de ríos y lagos.
En 1981, fue designado parque nacional, la Unesco la declaro Patrimonio de la
Humanidad en 1987.

4. Introducción
Construyeron la ciudad en el lugar exacto donde
confluyen la enorme planicie costera del Golfo de
México.
Con el tiempo Palenque se convertiría en unos de los
centros mas importantes de la región. Lugar en el que se
reunían sus gobernantes con sus arquitectos y científicos
para poder construir una ciudad con cada uno de los
detalles, para convertirla en una excepción del mundo,
una forma de vida donde se sintetiza lo terrenal con lo
divino.
Sus construcciones que hoy se pueden visitar se consideran tan solo como una quinta parte de la antigua
ciudad, ya que arqueólogos han encontrado ruinas en una área de 15 km aproximadamente.
Las edificaciones de Palenque resalta una denominada ligereza constructiva, lo cual se encuentra presente
en sus principales edificaciones. A la cual se les llama así, ya que se dice que sus arquitectos supieron
llevar a sus limites los sistemas constructivos, los cuales habían sido creados siglos antes, como lo son el
aligeramiento de los techos: eliminando una parte del peso muerto de la construcción e inclinando la
parte superior de los muros en las fachadas.

5. 3114-
3113
El mundo
es creado,
según el
calendario
maya.
2000 700 300 100
Surgimiento
de los
olmecas, de
los que toman
muchos
aspectos los
mayas.
Se crea la
escritura en
Mesoamérica
Los mayas
adoptan una
sociedad
jerárquica.
Se funda
Teotihuacán,
y por siglos
es el centro
principal de
Mesoamérica
A.C. D.C.
100
Caída de los
olmecas.
Comienzos
De palenque
Se destruye
Teotihuacán.
Tikal se
convierte en
la mayor
ciudad de
Mesoamérica
600 683
Muere el
emperador
Pakal.
615
Comienza
a reinar
Pakal el
grande.
899
Tikal es
Aban-
donada
1519
Llegada
de Hernán
Cortez.
Los
españoles
logran
someter a
los mayas y
acabar con
su
resistencia.
1541900
Comienzan a
decaer las
ciudades
mayas.
LOS MAYAS A TRAVÉS DEL TIEMPO…

6. Ciudades Mayas
ZONA CENTRAL:
• Uaxactun
• Tikal
• Yxchilan
• Bonampak
• Palenque
• Piedras Negras.
ZONA SUR:
• Copán,
• Quiriguá
• Alta Verapaz
• Chamá
• Chincuiltíc.
ZONA NORTE:
• Chichén Itzá
• Uxmal
• Labná
• Tulum
• Cobá
• Kabah
• Edzná
• Zayil
• Tzibilchaltun
• Mayapán

7. Ubicación
PALENQUE SE UBICA EN MÉXICO, EN EL ESTADO DE CHIAPAS.
N
CHIAPAS COLINDA CON EL PAÍS DE
GUATEMALA AL SUR Y AL ESTE,
CON EL EDO. DE TABASCO AL NORTE Y
CON LOS ESTADOS DE VERACRUZ Y
OAXACA AL OESTE.
Superficie: 1, 123km2

8. N
PALENQUE ESTÁ UBICADO AL NORTE DEL ESTADO DE
CHIAPAS

9. PALENQUE
El verdadero nombre de la ciudad antigua de Palenque es
Lakamha´ , que significa “El lugar de las grandes aguas” .

10. PALENQUE
Palenque fue una de las ciudades más poderosas del
Clásico Maya, sede de una de las dinastías más
notables a la que pertenece Pakal, cuya tumba fue
descubierta en 1952 por el arqueólogo Alberto
Ruz L´ Huillier.
A finales del período Clásico, Palenque fue
abandonado por sus habitantes e invadido
por la selva, perdiéndose toda referencia
sobre su existencia.

11. PALENQUE
El sitio resurge ante nosotros a finales del siglo XVIII.
En 1981, Palenque fue designado parque nacional.
La Unesco la declaró Patrimonio de la Humanidad en 1987.

12. 8
1
2
3
4
5 6 7 8
PALACIO
TEMPLO DE LAS
INSCRIPCIONES TEMPLO DEL CONDE
JUEGO DE PELOTA
TEMPLO DE LA
CRUZ FOLIADA
TEMPLO DEL SOL
TEMPLO
DE LA CRUZ
GRUPO NORTE
La ciudad se construyó sobre una
serie de tres terrazas naturales, la
segunda de ellas contiene la
mayor cantidad de estructuras y
es donde se ubica el área central
de la ciudad.

13. Estilo palencano
características
La arquitectura a que dan lugar los pueblos mayas
de la cuenca del Usumacinta, hacia el periodo
clásico floreciente, ofrece características de gran
afinidad a pesar de que el desarrollo particular de
las ciudades originó programas estilísticos con
acentos regionales. Basamento piramidal con
templo en la cima
El coronamiento del templo se resuelve
con una crestería que cumple con la
función de ampliar la elevación del
conjunto
La estructuración de los locales internos
se resuelve mediante el uso de la bóveda
falsa o en saledizo
El espacio interno, es de proporción lineal y
de muy reducida amplitud a causa de las
limitaciones impuestas por las bóvedas en
saledizo

14. Da lugar a una imagen de asentamiento
sobre el terreno.
La decoración externa se logra colocando labrados
escultóricos a los elementos constructivos, que como
características plásticas generales, muestran el
abandono de la continuidad lineal y el predominio de
los ritmos cortos con saturación de movimiento virtual y
profusión de claroscuros.
• La altura del templo viene a ser más
importante que la escala del basamento.
• Se integra por dos crujías internas y un
subespacio central que aloja el tablero.
• Resuelve su sistema de soporte
combinando el muro perimetral de carga y
las pilastras sobre la fachada frontal.
• Muro intermedio sosteniendo la crestería,
elemento construido con un enjambre de
piedra cuyo propósito es de orden
eminentemente estético.
Templo del Sol, en Palenque

15. • Continuidad rítmica ascendente que expresa
firmeza y transparencia.
• Fachada de la bóveda presentada como
casquete suavemente depositado sobre muros
y pilastras.
• Breve declive que confiere perfil de talud y
cornisa perimetral haciendo alusión al
geometrismo del tablero teotihuacano.
• Alero circundante que enlaza mediante la
sombra proyectada, a la parte sustentante del
edificio con la estructura del coronamiento.
• Apropiación visual del templo.
Estilo palencano
características

16. Fase I. 400-612 d.C
GRUPO NORTE
• Grupo norte
• Templo del conde
• Templo X
• Subterráneos del palacio
Fase II. 612-683 d.C
NUCLEO URBANO
• Palacio
• Templo de las inscripciones
• Plaza central
• Templo XII (o de la calavera)
• Templo XIII (o de la reina
roja
Fase III. 702 d.C.
GRUPO DE LAS CRUCES
• Templo del sol
• Templo de la Cruz
• Templo de la Cruz Foliada
FASES DE DESARROLLO ARQUITECTONICO
DE PALENQUE
Rio
Otulum
Rio
Otulum
canalizado
N

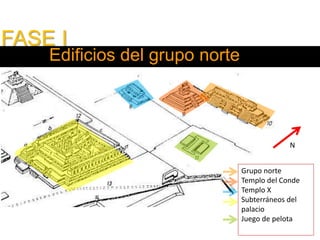

17. FASE I
Grupo norte
Templo del Conde
Templo X
Subterráneos del
palacio
Juego de pelota
Edificios del grupo norte
N

18. N
FASE I
Edificios del grupo norte
• El grupo norte esta
integrado por 5 edificios
• Esta orientado de este-
oeste.
• Sus estructuras están
muy deterioradas.
• Se encuentra incrustado
en un cerro natural.
North Group (Grupo Norte), Palenque, Chiapas, México

19. FASE I

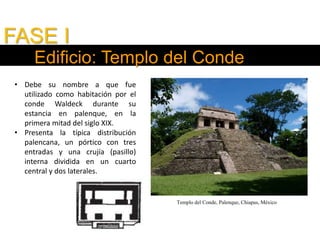

Edificio: Templo del Conde
• Debe su nombre a que fue
utilizado como habitación por el
conde Waldeck durante su
estancia en palenque, en la
primera mitad del siglo XIX.
• Presenta la típica distribución
palencana, un pórtico con tres
entradas y una crujía (pasillo)
interna dividida en un cuarto
central y dos laterales.
Templo del Conde, Palenque, Chiapas, México

20. FASE I
Juego de pelota
El juego de pelota consta de dos
plataformas alargadas separadas
por un callejón en donde se
jugaba.
El campo de juego tiene forma de
I
El juego de pelota de palenque
es pequeño a comparación de
otros del área maya.
Cancha del juego de pelota de Palenque. Los “marcadores” han desaparecido
debido a que eran de madera.

21. FASE I
Edificio: Subterráneos del palacio
Palacio del rey K’inich Janaab’ Pakal, se muestra la entrada al subterráneo
Son estructuras que fueron
enterradas para la construcción
de posteriores sobre ellas.
Los subterráneos del palacio se
encuentran sobre una plataforma
de 3 mts, al sur y al este del
complejo.
Los subterráneos se extendían
por debajo de algunas casas del
palacio.
Probablemente fueron usados
para uso exclusivo de la
servidumbre del palacio.

22. • Tenían “acueductos” , para resolver
inundaciones. la ciudad tiene una
fuente de agua en el centro y el
propósito de estas construcciones es
sacar el agua de ahí de forma
eficiente, 1400 cms³ volumen anual
de precipitación.
• Los ingenieros dieron con una
brillante solución a las constantes
lluvias en el lugar. ampliar el cauce de
un arrollo ya existente, tapiarlo y
cubrirlo con un arco cornizado,
ocultándolo como si nunca hubiese
existido.
• Con mas de 120 mts. de largo, 3.5 de
alto y 4.5 de ancho.

23. FASE II
Edificios del núcleo urbano
Templo XII, o de la calavera
Templo XI
Templo XIII, o de la reina roja
Templo de las Inscripciones
Palacio
N

24. FASE II
Templo de la calavera.
Detallede la calavera que da nombre al templo, situada
en la base de un pilar (a la izquierda).
El templo de la Calavera debe su
nombre a un mascarón en forma de
cráneo de conejo que decorá su
fachada, una imagen que se asocia al
nombre de la dinastía que gobernó en
Palenque (B’aakal que significa “hueso“)
y donde se encontraron una suntuosa
ofrenda de objetos jade en el interior.
Edificio: templo xii o de la calavera

25. FASE II
Edificio: templo xiii o de la reina roja
En primer plano, el templo de la reina roja cuya entrada está cubierta
con paja.
El Templo de la Reina Roja, fue llamado
así porque bajo éste se encontró la tumba
de una mujer noble la cual fue enterrada
con un gran ajuar de ofrendas y cubierta
con cinabrio,(un mineral de color rojo)
Interior del templo de la reina roja

26. FASE II
Edificio: templo de las inscripciones
El templo de las Inscripcioneses el más importantede Palenque.
• Cuenta con un pórtico
de 5 entradas, siendo la
del medio la mas grande.
• El templo esta adosado a
un cerro natural
• El basamento tiene 9
plataformas, los cuales
representan los 9 niveles
del inframundo
Se le llama templo de las
inscripciones porque en
sus muros interiores
fueron encontrados tres
tableros con
inscripciones, que relatan
la historia de Pakal y sus
antecesores.

27. FASE II
Edificio: templo de las inscripciones
Planta arquitectónicadel templo de las
inscripciones
El templo de las inscripciones alberga dos cámaras
subterráneas, entre ellas esta la cripta funeraria de
Pakal el grande, el mas importante gobernador de
palenque.

28. • EL REY PAKAL CREÍA QUE MEDIANTE LA SANGRE
PODRÍA ALCANZAR LA LUZ Y TENER CONTACTO
CON LOS ANTEPASADOS, SE MUTILABA
CONSTANTEMENTE LOS GENITALES CON UN
CUCHILLO Y DEJABA QUE LA SANGRE CAYERA
SOBRE PAPEL SAGRADO, CUANDO EL PAPEL ERA
QUEMADO UNA SERPIENTE APARECÍA Y ENTRABA
EN TRANCE.

29. FASE II
Edificio: el palacio
• El Palacio esta
formado por un
conglomerado de
edificios.
• Esta ubicado en el
centro de la ciudad de
Palenque.
• Resalta por su torre de
4 pisos, única en el
área maya.
• Tiene los estucos mas
trabajados y
conservados de la
ciudadPalacio ubicado en el centro de la ciudad de Palenque.

30. FASE II
Edificio: el palacio
Casa A
Casa B
Casa C
Casa D
Casa A-D
Casa E
Casa G
Casa H
Casa I
Casa J
Casa K
Casa L
Torre
Baños
Patio oeste Patio este o de los cautivos
Patio central
Patio de la torre

31. FASE II
Edificio: el palacio
Tiene cresterías horadadas
El vano central es de mayor
dimensión que los demás.
Tiene cartuchos glíficos
Esta dedicada a las cuatro deidades
de la guerra, los cuales se
representan en la fachada.
Casa C

32. Patio de los cautivos, se le llama así
por los relieves que se encuentran en
los taludes de la casa A, que son
imágenes de los rivales vencidos
haciendo reverencia.
FASE II
Edificio: el palacio
Casa A, ubicado en el Palaciode Palenque
Casa A

33. FASE II
Edificio: el palacio
LA TORRE
• Servía para divisar enemigos
pero también como el
observatorio (más grande
de los mayas), alineado con
la trayectoria del sol.
• Los sacerdotes observaban
a través de una rendija en
forma de “t” la entrada del
sol, que se encuentran en
todo el palacio del rey Pakal.
• Su significado es el viento
“ik” pero también el linaje
de los reyes de palenque (la
luz del linaje).
Uno de los patios interioresque tiene el Palacio, donde tuvieron lugar presentaciónde
cautivos, ceremonias, visitas…

34. FASE II
Edificio: el palacio
Planta de los niveles,alzado y sección de la torre que remata el Gran Palacio de Palenque

35. FASE II
Edificio: el palacio
Casa D
PILARES DEL
PALACIO, lado oeste,
casa D

36. FASE III
Edificios del grupo de la cruz
Templo del Sol.
Templo XIV
Templo de la cruz
Templo de la cruz foliada.
Templo XV
N Fueron construidos después
de la muerte de Pakal, y en
ellos se veneraba a Pakal
como un dios

37. Le debe su nombre a un tablero que se
encontró en su interior, donde se
representa a Pakal como el dios sol.
FASE III
Edificios del grupo de la cruz
Templo GIII, dedicado al dios del sol.
Templo del Sol

38. Planta arquitectónica del templo del sol,
Presenta las mismas características que los
demás templos
Corte transversal del templo del sol, donde
se distinguen claramente las crujias, las
bóvedas de saledizo y la crestería.
FASE III
Edificios del grupo de la cruz

39. • LA CIVILIZACIÓN MAYA SE BASA EN LA
AGRICULTURA, UNA MALA COSECHA PODÍA
REPRESENTAR UNA HAMBRUNA.
FASE III
Aspectos culturales
POR ESO LOS INGENIEROS DE PAKAL SOLUCIONARON
UN TEMPLO COMO RELOJ DE SOL PARA ACERTAR EN
LOS MOMENTOS OPTIMOS PARA TRABAJAR LA TIERRA
Y ASI SEMBRAR Y COSECHAR SUS ALIMENTOS.

40. FASE III
Edificios del grupo de la cruz
• Es el edificio mas grande del grupo de la
cruz.
• Se construyó para celebrar la vida de Kan
Balam (hijo de Pakal) y su ascendencia al
trono.
• Cuenta con 9 plataformas, que representan
los nueve niveles del inframundo.
Dos de los templosque forman el “Grupo de las Cruces”.
Templo de la Cruz, Palenque.

41. FASE III
Edificio: Templo de la cruz
Fachada antigua
Planta arquitectónica
Apariencia actual del templo
de la cruz
• Presenta una distribución
palencana:
• Un pórtico con tres
entradas y una crujía
(pasillo).
• Un Altar

42. Edificio: templo de la cruz foliada
FASE III
El edificio esta colocado
sobre una pirámide alta
adosada a un cerro , ha
perdido completamente
su fachada. En esta
construcción hay una gran
armonía en sus medidas.
Tablero de la cruz foliada, Pakal y
su hijo

43. http://www.wyattsailing.com/palenque.htm
Linckografía
http://www.azc.uam.mx/cyad/viagrafica/proyecto/diseno/posgrado/palenque_origin
al/espaniol/convenci/historia/h_intro.html
https://unmundoporrecorrer.wordpress.com/2014/04/08/palenque-y-agua-azul/
Bibliografía
GENDROP, Paul, 1977, Quince ciudades Mayas, México: UNAM, Colección de Arte, 31.
GENDROP, Paul, 1998, El Arte Prehispánico, México: Trillas.
https://www.youtube.com/watch?v=bX6stvMwWSE&app=desktop
