1. 06/04/2024 GEOLOGIA 1
UNIVERSIDAD NACIONAL DE HUANCAVELICA
FACULTAD CIENCIAS DE INGENIERÍA
ESCUELA ACADÉMICA PROFESIONAL DE INGENIERÍA CIVIL- HVCA
CAPITULO III
Tema: GEOLOGÍA ESTRUCTURAL
Ing. A. Grover Rojas Carrizales

2. 06/04/2024 GEOLOGIA 2

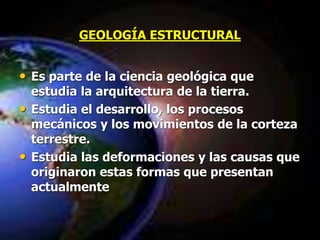

GEOLOGÍA ESTRUCTURAL
• Es parte de la ciencia geológica que
estudia la arquitectura de la tierra.
• Estudia el desarrollo, los procesos
mecánicos y los movimientos de la corteza
terrestre.
• Estudia las deformaciones y las causas que
originaron estas formas que presentan
actualmente

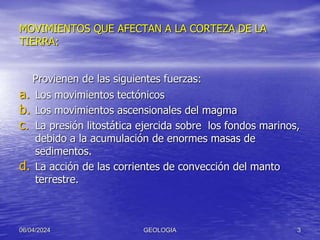

3. MOVIMIENTOS QUE AFECTAN A LA CORTEZA DE LA
TIERRA:
Provienen de las siguientes fuerzas:
a. Los movimientos tectónicos
b. Los movimientos ascensionales del magma
c. La presión litostática ejercida sobre los fondos marinos,
debido a la acumulación de enormes masas de
sedimentos.
d. La acción de las corrientes de convección del manto
terrestre.
06/04/2024 GEOLOGIA 3

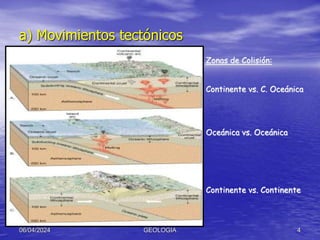

4. a) Movimientos tectónicos
06/04/2024 GEOLOGIA 4
Zonas de Colisión:
Continente vs. C. Oceánica
Oceánica vs. Oceánica
Continente vs. Continente

5. 06/04/2024 GEOLOGIA 5

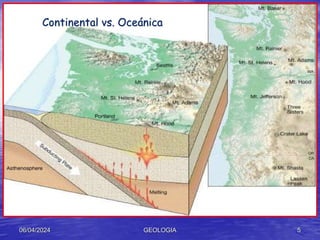

Continental vs. Oceánica

6. Ejemplo de Colisión:
Continente vs. Continente: India vs. Asia
06/04/2024 GEOLOGIA 6

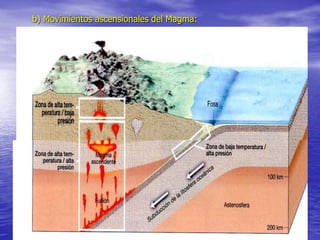

7. b) Movimientos ascensionales del Magma:
06/04/2024 GEOLOGIA 7

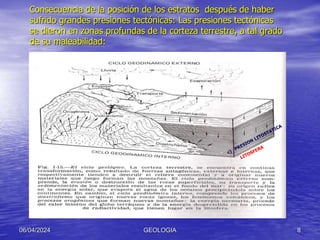

8. Consecuencia de la posición de los estratos después de haber
sufrido grandes presiones tectónicas: Las presiones tectónicas
se dieron en zonas profundas de la corteza terrestre, a tal grado
de su maleabilidad:
06/04/2024 GEOLOGIA 8

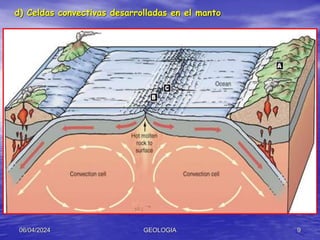

9. d) Celdas convectivas desarrolladas en el manto
06/04/2024 GEOLOGIA 9

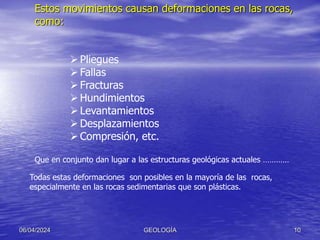

10. Estos movimientos causan deformaciones en las rocas,
como:
06/04/2024 GEOLOGÍA 10
Pliegues
Fallas
Fracturas
Hundimientos
Levantamientos
Desplazamientos
Compresión, etc.
Que en conjunto dan lugar a las estructuras geológicas actuales …………
Todas estas deformaciones son posibles en la mayoría de las rocas,
especialmente en las rocas sedimentarias que son plásticas.

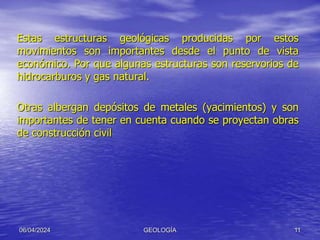

11. Estas estructuras geológicas producidas por estos
movimientos son importantes desde el punto de vista
económico. Por que algunas estructuras son reservorios de
hidrocarburos y gas natural.
Otras albergan depósitos de metales (yacimientos) y son
importantes de tener en cuenta cuando se proyectan obras
de construcción civil
06/04/2024 GEOLOGÍA 11

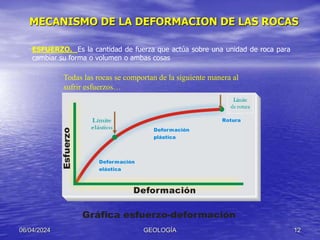

12. MECANISMO DE LA DEFORMACION DE LAS ROCAS
• COMPOSICION
06/04/2024 GEOLOGÍA 12
ESFUERZO. Es la cantidad de fuerza que actúa sobre una unidad de roca para
cambiar su forma o volumen o ambas cosas
E
sfuerz
o
Deformación
Deformación
elástica
Deformación
plástica
Rotura
Gráfica esfuerzo-deformación
Todas las rocas se comportan de la siguiente manera al
sufrir esfuerzos…

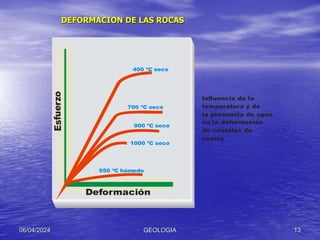

13. DEFORMACION DE LAS ROCAS
06/04/2024 GEOLOGIA 13
Es
fuerzo
Deformación
950 ºC húmedo
1000 ºC seco
900 ºC seco
700 ºC seco
400 ºC seco
Influencia de la
temperatura y de
la presencia de agua
en la deformación
de cristales de
cuarzo

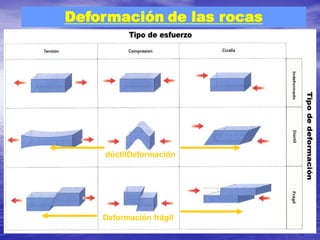

14. Deformación de las rocas
dúctilDeformación
Deformación frágil

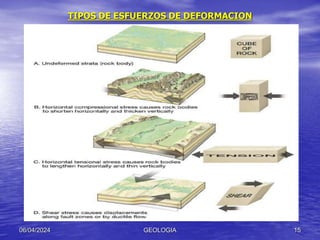

15. TIPOS DE ESFUERZOS DE DEFORMACION
06/04/2024 GEOLOGIA 15

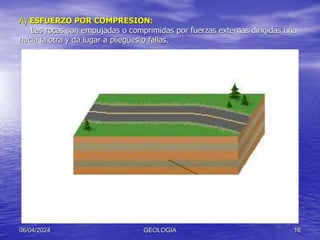

16. A) ESFUERZO POR COMPRESION:
Las rocas son empujadas o comprimidas por fuerzas externas dirigidas una
hacia la otra y da lugar a pliegues o fallas.
06/04/2024 GEOLOGIA 16

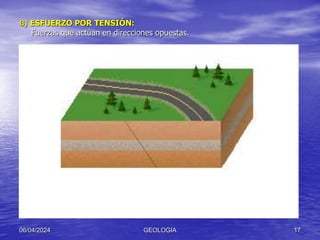

17. B) ESFUERZO POR TENSIÓN:
Fuerzas que actúan en direcciones opuestas.
06/04/2024 GEOLOGIA 17

18. 06/04/2024 GEOLOGÍA 18

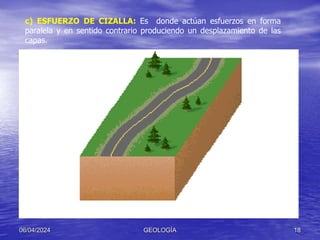

c) ESFUERZO DE CIZALLA: Es donde actúan esfuerzos en forma
paralela y en sentido contrario produciendo un desplazamiento de las
capas.

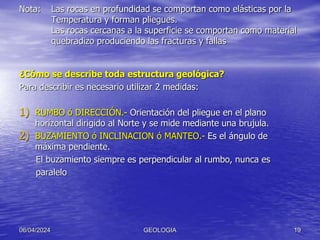

19. Nota: Las rocas en profundidad se comportan como elásticas por la
Temperatura y forman pliegues.
Las rocas cercanas a la superficie se comportan como material
quebradizo produciendo las fracturas y fallas
¿Cómo se describe toda estructura geológica?
Para describir es necesario utilizar 2 medidas:
1) RUMBO ó DIRECCIÓN.- Orientación del pliegue en el plano
horizontal dirigido al Norte y se mide mediante una brujula.
2) BUZAMIENTO ó INCLINACION ó MANTEO.- Es el ángulo de
máxima pendiente.
El buzamiento siempre es perpendicular al rumbo, nunca es
paralelo
06/04/2024 GEOLOGIA 19

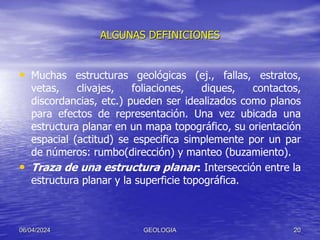

20. ALGUNAS DEFINICIONES
• Muchas estructuras geológicas (ej., fallas, estratos,
vetas, clivajes, foliaciones, diques, contactos,
discordancias, etc.) pueden ser idealizados como planos
para efectos de representación. Una vez ubicada una
estructura planar en un mapa topográfico, su orientación
espacial (actitud) se especifica simplemente por un par
de números: rumbo(dirección) y manteo (buzamiento).
• Traza de una estructura planar: Intersección entre la
estructura planar y la superficie topográfica.
06/04/2024 GEOLOGIA 20

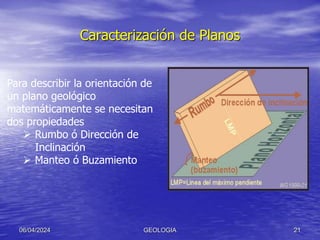

21. Caracterización de Planos
06/04/2024 GEOLOGIA 21
Para describir la orientación de
un plano geológico
matemáticamente se necesitan
dos propiedades
 Rumbo ó Dirección de
Inclinación
 Manteo ó Buzamiento

22. Visión de los estratos
cortados por la
topografía
06/04/2024 GEOLOGIA 22

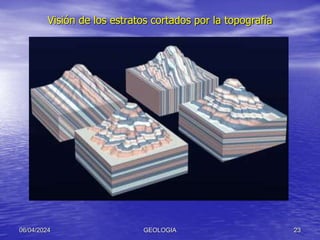

23. Visión de los estratos cortados por la topografía
06/04/2024 GEOLOGIA 23

24. 24

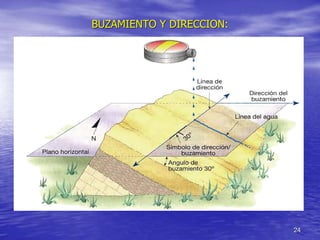

BUZAMIENTO Y DIRECCION:

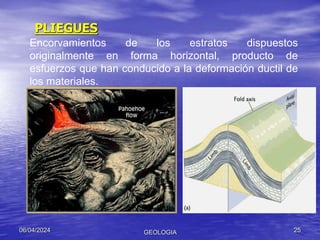

25. PLIEGUES
06/04/2024 GEOLOGIA 25
Encorvamientos de los estratos dispuestos
originalmente en forma horizontal, producto de
esfuerzos que han conducido a la deformación ductil de
los materiales.

26. 06/04/2024 GEOLOGIA 26

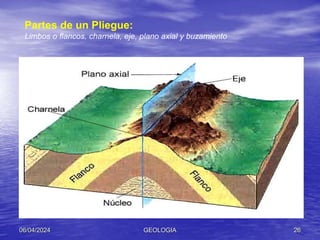

Partes de un Pliegue:
Limbos o flancos, charnela, eje, plano axial y buzamiento

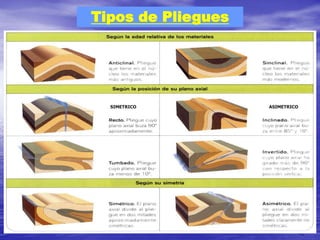

27. Tipos de Pliegues
SIMETRICO ASIMETRICO

28. 06/04/2024 GEOLOGIA 28

29. 06/04/2024 GEOLOGIA 29

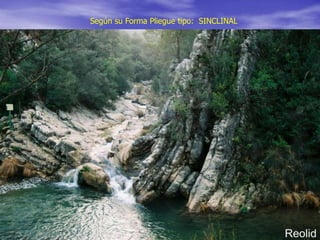

Según su Forma Pliegue tipo: SINCLINAL

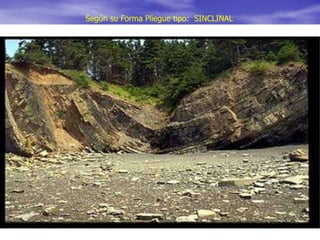

30. Según su Forma Pliegue tipo: SINCLINAL

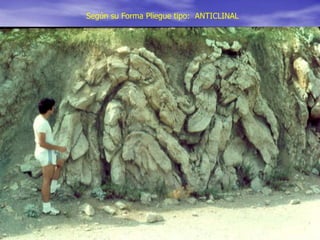

31. Según su Forma Pliegue tipo: ANTICLINAL

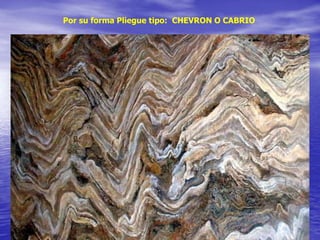

32. Por su forma Pliegue tipo: CHEVRON O CABRIO

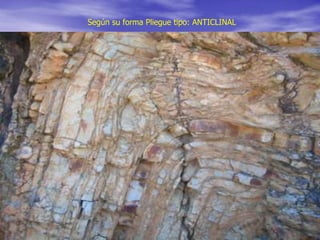

33. Según su forma Pliegue tipo: ANTICLINAL

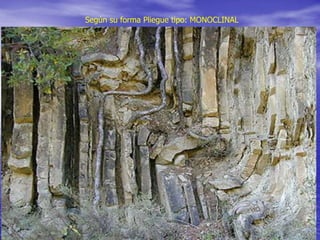

35. Según su forma Pliegue tipo: MONOCLINAL

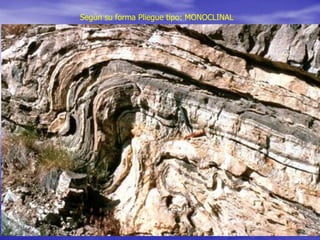

36. Según su forma Pliegue tipo: MONOCLINAL

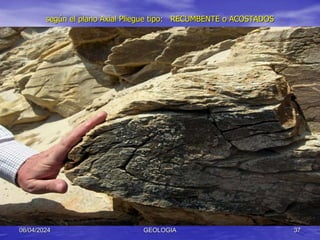

37. según el plano Axial Pliegue tipo: RECUMBENTE o ACOSTADOS
06/04/2024 GEOLOGIA 37

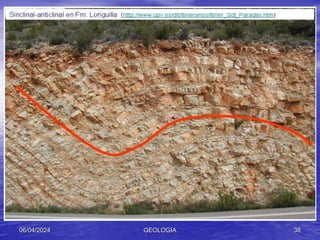

38. 06/04/2024 GEOLOGIA 38

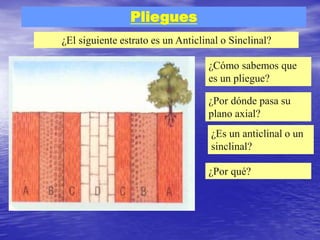

40. ¿El siguiente estrato es un Anticlinal o Sinclinal?
¿Cómo sabemos que
es un pliegue?
¿Por dónde pasa su
plano axial?
¿Es un anticlinal o un
sinclinal?
¿Por qué?
Pliegues

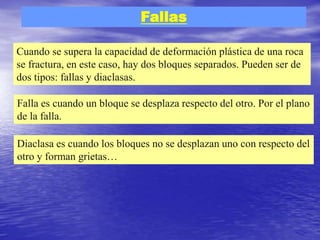

41. Fallas
Cuando se supera la capacidad de deformación plástica de una roca
se fractura, en este caso, hay dos bloques separados. Pueden ser de
dos tipos: fallas y diaclasas.
Falla es cuando un bloque se desplaza respecto del otro. Por el plano
de la falla.
Diaclasa es cuando los bloques no se desplazan uno con respecto del
otro y forman grietas…

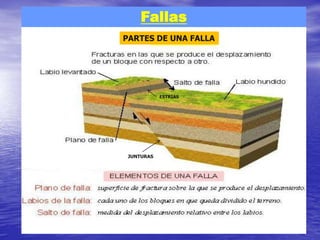

42. Fallas
PARTES DE UNA FALLA
ESTRIAS
JUNTURAS

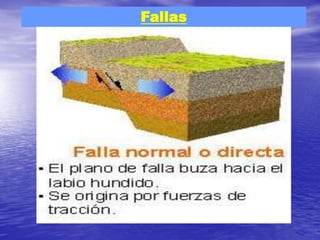

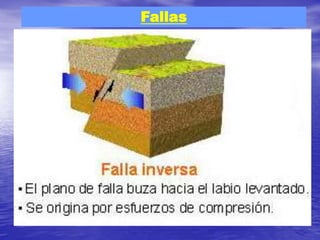

43. Fallas

44. Fallas

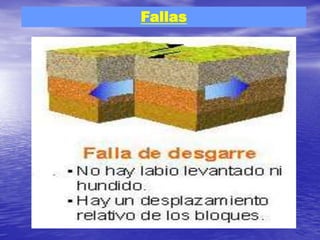

45. Fallas

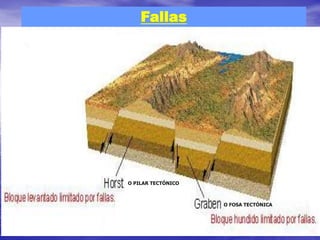

46. Fallas
O FOSA TECTÓNICA
O PILAR TECTÓNICO

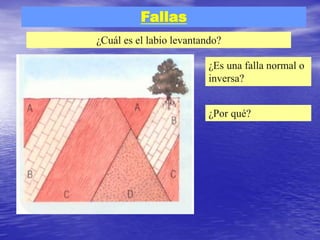

47. Fallas
¿Cuál es el labio levantando?
¿Es una falla normal o
inversa?
¿Por qué?

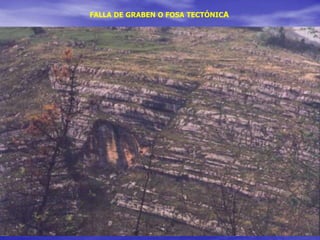

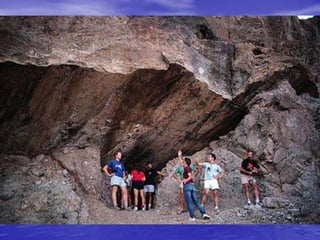

49. FALLA DE GRABEN O FOSA TECTÓNICA

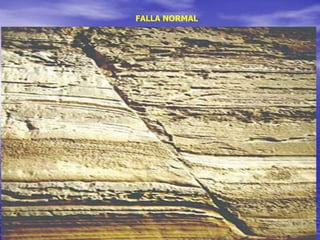

50. FALLA NORMAL

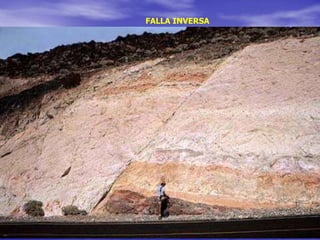

51. FALLA INVERSA

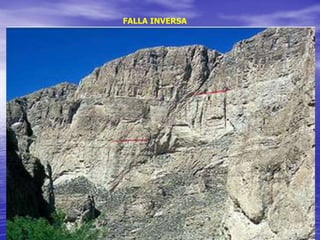

52. FALLA INVERSA

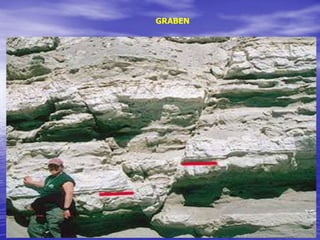

53. GRABEN

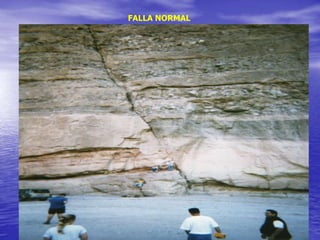

55. FALLA NORMAL

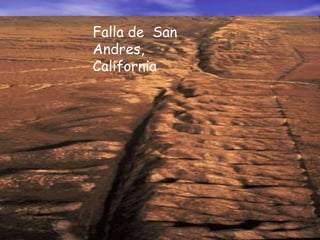

57. Falla de San
Andres,
California

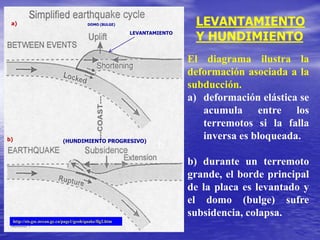

58. http://sts.gsc.nrcan.gc.ca/page1/geoh/quake/fig2.htm
El diagrama ilustra la
deformación asociada a la
subducción.
a) deformación elástica se
acumula entre los
terremotos si la falla
inversa es bloqueada.
b) durante un terremoto
grande, el borde principal
de la placa es levantado y
el domo (bulge) sufre
subsidencia, colapsa.
a
b
leLEVANTAMIENTO
(HUNDIMIENTO PROGRESIVO)
DOMO (BULGE)
b)
a) LEVANTAMIENTO
Y HUNDIMIENTO

59. Geología General
El ciclo de Wilson relaciona todos los procesos.

60. GRACIAS…
06/04/2024 GEOLOGIA 60
