Existen siete métodos principales para construir pozos: pozos excavados, perforados, hincados, de disolución, por percusión, rotación hidráulica y rotación neumática. Los primeros cuatro métodos se usan típicamente para pozos domésticos debido a las limitaciones de profundidad, mientras que la rotación hidráulica es el método más común para pozos municipales e industriales profundos en acuíferos de roca consolidada.

1. Métodos de Construcción
de Pozos

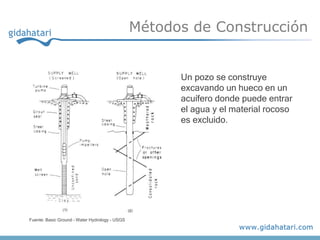

2. Métodos de Construcción
Un pozo se construye
excavando un hueco en un
acuífero donde puede entrar
el agua y el material rocoso
es excluido.
Fuente: Basic Ground – Water Hydrology - USGS

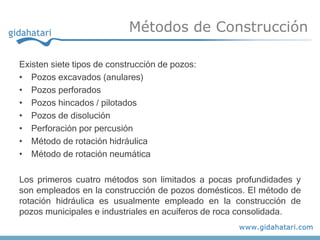

3. Métodos de Construcción
Existen siete tipos de construcción de pozos:
• Pozos excavados (anulares)
• Pozos perforados
• Pozos hincados / pilotados
• Pozos de disolución
• Perforación por percusión
• Método de rotación hidráulica
• Método de rotación neumática
Los primeros cuatro métodos son limitados a pocas profundidades y
son empleados en la construcción de pozos domésticos. El método de
rotación hidráulica es usualmente empleado en la construcción de
pozos municipales e industriales en acuíferos de roca consolidada.

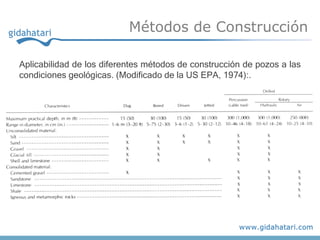

4. Métodos de Construcción
Aplicabilidad de los diferentes métodos de construcción de pozos a las
condiciones geológicas. (Modificado de la US EPA, 1974):.

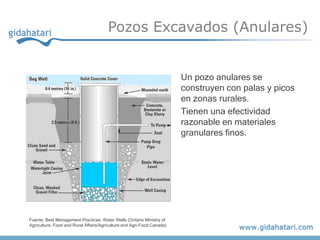

5. Pozos Excavados (Anulares)
Un pozo anulares se
construyen con palas y picos
en zonas rurales.
Tienen una efectividad
razonable en materiales
granulares finos.
Fuente: Best Management Practices: Water Wells (Ontario Ministry of
Agriculture, Food and Rural Affairs/Agriculture and Agri-Food Canada)

6. Pozos Perforados
Son construidos con barrenos
o “augers” de forma manual o
con maquinaria.
Estos pozos son
relativamente efectivos en
materiales de baja
conductividad hidráulica y en
áreas con capas finas de limo
y arcilla.
Fuente: http://www.envirocoregr.com

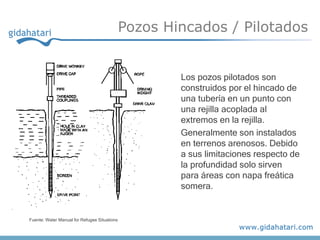

7. Pozos Hincados / Pilotados
Los pozos pilotados son
construidos por el hincado de
una tubería en un punto con
una rejilla acoplada al
extremos en la rejilla.
Generalmente son instalados
en terrenos arenosos. Debido
a sus limitaciones respecto de
la profundidad solo sirven
para áreas con napa freática
somera.
Fuente: Water Manual for Refugee Situations

8. Pozos de disolución
Los pozos de disolución
consiste de pozos excavados
con agua a altas presiones.
En áreas con arcillas densas,
y capas parcialmente
cementadas quizá sea
necesario el uso de una broca
que baje y suba por la tubería
para cortar el hueco.
Fuente: FAO IRRIGATION AND DRAINAGE PAPER

9. Perforación por percusión
También conocido como
perforación de martillo – cable.
El método consiste en elevar
y dejar caer una carga pesada
con una cuña en su extremo.
Al impacto la roca se
destroza, y junto con el agua
es removida. En material no-
consolidado, un encamisetado
es introducido a unos metros
de la superficie antes de la
perforación.
Fuente: Basic Ground – Water Hydrology - USGS

10. Perforación por percusión
Cuando se alcanza la
profundidad requerida, una rejilla
es introducida dentro del
encamisetado y colocada
mientras que se retira el
encamisetado.
El tope de la rejilla es sellado con
un material expansivo
(bentonita).
En roca consolidada una practica
normal es sentar el encamisetado
hasta el tope de la roca y perforar
hasta la profundidad necesaria
que asegure el rendimiento
especificado.
Fuente: Basic Ground – Water Hydrology - USGS

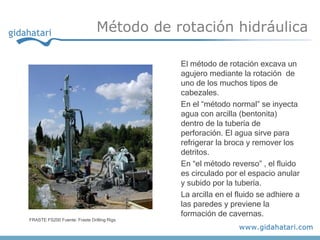

11. Método de rotación hidráulica
El método de rotación excava un
agujero mediante la rotación de
uno de los muchos tipos de
cabezales.
En el “método normal” se inyecta
agua con arcilla (bentonita)
dentro de la tubería de
perforación. El agua sirve para
refrigerar la broca y remover los
detritos.
En “el método reverso” , el fluido
es circulado por el espacio anular
y subido por la tubería.
La arcilla en el fluido se adhiere a
las paredes y previene la
formación de cavernas.
FRASTE FS200 Fuente: Fraste Drilling Rigs

12. Método de rotación hidráulica
El método no esta diseñado para
poner un encamisetado
permanente durante la perforación.
Cuando se alcanza la profundidad
requerida, se “introduce” el
encamisetado junto con las rejillas.
Este método es el más común para
perforación de pozos de alto
rendimiento.
Fuente: Hansin International Pty, Co. Korea

13. Método de rotación hidráulica
Cuando los acuíferos consisten de
capas de area y arcilla se emplea
un filtro de grava alrededor de la
rejilla.
La combinación del filtro y la rejilla
tienen distintos objetivos
relacionados con la producción y
calidad del agua a ser explotada.
Fuente: Basic Ground – Water Hydrology - USGS

14. Método de rotación hidráulica
Existen máquinas portátiles
operadas por una persona e
indicadas para la construcción
de pozos, muestreo de
suelos, ensayo geotécnico
entre otros.
Fácil operación, sencillo
mantenimiento y versátiles en
trabajo en campo.
Pueden perforar hasta 6” y 60
metros de profundidad.
Fuente: Lone Star Mechanical Drills

15. Método de rotación neumática
Es similar al método de
rotación hidráulica.
Solo es recomendable para la
perforación de sedimentos
consolidados.
Dependiendo del estrato (roca
no consolidada) puede
intercalarse con rotación
hidráulica.
Este método es el más
indicado para la construcción
Fuente: North Carolina Division of Water Resources (DWR)
de pozos en roca fracturada.

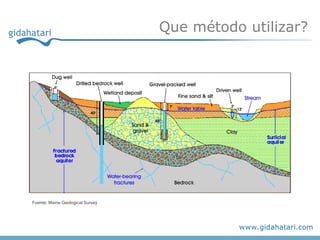

16. Que método utilizar?
Fuente: Maine Geological Survey

17. Desarrollo de Pozos
Cuando se termina la fase de construcción es necesario desarrollar el
pozo.
El desarrollo tiene el objetivo remover la arcilla, limo y arena fina del
área cercana a la rejilla. De esta manera mejora la calidad del agua a
extraer.
El método más fácil de desarrollo es el bombeo de agua.
En caso de obstrucciones se puede inyectar agua a grandes presiones,
es especial en pozos perforados con circulación hidráulica. También se
pueden usar químicos que dispersen la arcilla.
