El documento describe los procedimientos para trazar contactos geológicos y estructuras en un mapa geológico y representarlos en un corte geológico. Explica cómo analizar la relación geométrica entre contactos y curvas de nivel, y cómo dibujar líneas de dirección, símbolos de dirección y buzamiento, discordancias, pliegues, diques, fallas y la columna estratigráfica.

2. D (500)
D (600)

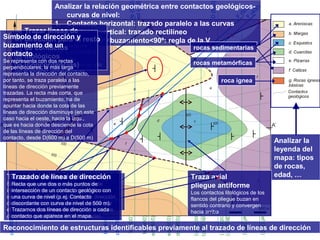

Analizar la relación geométrica entre contactos geológicos-curvas
de nivel:
1. Contacto horizontal: trazado paralelo a las curvas
2. Contacto vertical: trazado rectilíneo
3. Contacto 0º<buzamiento<90º: regla de la V
Trazar líneas de
dirección para el resto
de contactos
litológicos
(concordancias)
Símbolo de dirección y
buzamiento de un
contacto
Se representa con dos rectas
perpendiculares, la más larga
representa la dirección del contacto,
por tanto, se traza paralela a las
líneas de dirección previamente
trazadas. La recta más corta, que
representa el buzamiento, ha de
apuntar hacia donde la cota de las
líneas de dirección disminuye (en este
caso hacia el oeste, hacia la izqu.,
que es hacia donde desciende la cota
de las líneas de dirección del
contacto, desde D(600 m) a D(500 m)
Dique
Cuerpo intrusivo de roca ígnea
de geometría tabular y discordante
respecto a la roca de caja.
Generalmente su buzamiento es alto
(en el ejemplo, dique vertical).
Trazado Trazado de de línea línea de de dirección
dirección
Si Recta sólamente que une se dispone dos o más de puntos un punto de
de
intersección intersección entre de un contacto contacto y curva geológico de nivel,
con
se una traza curva una de paralela nivel (p.a ej. otra Contacto
línea de dirección
de discordante ese contacto con y la curva traza de se nivel hace de pasar 500 m).
por
el Trazamos único punto dos de líneas intersección de dirección (p.ej. Línea a cada
de
dirección contacto a que cota aparece 600 de la en discorcancia)
el mapa.
Discordancia
Se identifica en cartografía como
un
contacto contra el que chocan otros
contactos, sin repetir materiales a un lado y
a otro.
ab (700)
Falla
un contacto contra el que chocan
otros contactos y, generalmente,
repite rocas a un lado y a otro (f, e,
d).
ab (600)
F (500)
F (400)
fe (400)
fe (500)
ed (400)
fe (400)
fe (500)
ed (400)
ed (500)
rocas sedimentarias
rocas metamórficas
Traza axial
pliegue antiforme
Los contactos litológicos de los
flancos del pliegue buzan en
sentido contrario y convergen
hacia arriba
de (500)
roca ígnea
de (400)
ef (400)
ef (300)
dc (400)
cd (400)
cd (300)
Analizar la
leyenda del
mapa: tipos
de rocas,
edad, …
Reconocimiento de estructuras identificables previamente al trazado de líneas de dirección

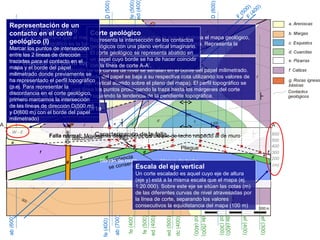

3. Perfil vertical topográfico
en el
De igual manera que el mapa topográfico es la base sobre la que se elabora el mapa geológico,
el perfil topográfico es la base sobre la que se representa el corte geológico. Representa la
intersección de la superficie topográfica con un plano vertical imaginario.
Corte geológico
Representa la intersección de los contactos
geológicos con una plano vertical imaginario.
El corte geológico se representa abatido en
un papel cuyo borde se ha de hacer coincidir
con la línea de corte A-A’.
corte geológico I)
IV)
(V)
Se baja hasta el perfil topográfico el
punto de intersección entre el
contacto vertical y el borde del papel
milimetrado. Una vez situado el
punto sobre el perfil topográfico traza en línea continua, bajo el
perfil, una recta paralela al eje de
altura (eje vertical) del perfil
Marcar los puntos de intersección
entre las 2 líneas de dirección
trazadas para el contacto en el
mapa y el borde del papel
milimetrado donde previamente se
ha representado el perfil topográfico
(p.ej. Para representar la
discordancia en el corte geológico,
primero marcamos la intersección
de las líneas de dirección D(500 m)
y D(600 m) con el borde del papel
milimetrado)
tramo que queda por debajo del
perfil topográfico se traza en línea
continua y el tramo que queda por
encima del perfil topográfico se
traza en línea discontinua o se borra
pues ese tramo ha sido erosionado
Trazado del perfil topográfico
Los puntos de intersección de las curvas de nivel se señalan en el borde del papel milimetrado.
Cada punto marcado en el borde del papel se baja a su respectiva cota utilizando los valores de
altura del eje (y) del corte (eje vertical abatido sobre el plano del mapa). El perfil topográfico se
obtiene uniendo con una línea los puntos prolongando la traza hasta los márgenes del corte
(vertical de A y vertical de A’) siguiendo la tendencia de la pendiente topográfica.
Caracterización de la falla
Falla normal: Movimiento descendente del bloque de techo respecto al de muro
ab (700)
ab (600)
D (500)
D (600)
F (500)
F (400)
fe (400)
fe (500)
ed (400)
fe (400)
fe (500)
ef (400)
ef (300)
dc (400)
cd (400)
cd (300)
ed (400)
ed (500)
de (500)
de (400)
600
500
400
300
200
(m)
W - E
a
e
d
c
d e
f
c
d
f
e
g
discordancia
falla
dique
Pliegue
la potencia
se conserva
bloque de muro bloque de techo
Representación de un
contacto en el corte
geológico (III)
II)
El Unimos siguiente los dos paso puntos consiste que
en bajar
representan los puntos de la intersección intersección de de las
las
líneas de dirección con el corte
geológico y prolongamos la línea
hasta el margen del corte (o hasta
una falla en caso de que ésta corte
al contacto).
borde del
papel hasta su cota en el corte
geológico (se bajan siguiendo una
trayectoria perpendicular a la
dirección del corte=borde del papel
milimetrado). Para ello utilizamos el
eje vertical de altura previamente
diseñado para la elaboración del
perfil topográfico.
Orientación del corte
Escala del eje vertical
Un corte escalado es aquel cuyo eje de altura
(eje y) está a la misma escala que el mapa (ej.
1:20.000). Sobre este eje se sitúan las cotas (m)
de las diferentes curvas de nivel atravesadas por
la línea de corte, separando los valores
consecutivos la equidistancia del mapa (100 m)

4. Columna
estratigráfica
Historia geológica: 46523..... 1. EEBPFraraleoolslgssaciai Formación óuónmnlnao imryefmi nnideataeonll de p tyy(oóa esquistos, mdsnhiittqaoiofucdo ideerami l sa(ercedelo )oloar eddcsaeiótnle cuarcitas, ntre ec ldrieoevn eaorlóegniicsaca pizarras dse y ys depósito cmoanrogcaidsa)
de
calizas
Símbolo
cartográfico de
falla normal
W - E
a
e
d
c
d e
f
c
d
f
e
g
c
c
¿ ?
¿ ?
¿ ?
