Perforadoras

TIPOS DE PERFORADORAS

Docente:

Ing. Armando Bohorquez Huara.
Perforación y
Asignatura: voladura
Perforación y Voladura.

Estudiante:

Cruzado Merino Erika Sarita.

Ciclo:

8°

La noción que a través de los sentidos adquirimos
de las cosas exteriores, aunque no sea tan cierta
como nuestro conocimiento intuitivo, merece el
nombre de conocimiento.

John Locke (1632-1704) Filósofo inglés.

ÍNDICE

PERFORACIÓN ..................................................................................................................................... 4
o La perforación Neumática ....................................................................................................... 4
o La perforación Eléctrica ........................................................................................................... 4
o La perforación Manual ............................................................................................................ 4
TIPOS DE PERFORADORAS CONVENCIONALES NEUMATICAS ............................................................ 4
a) Jack Leg.................................................................................................................................... 4
b) Jack Hammer ........................................................................................................................... 5
c) Stoper ...................................................................................................................................... 5
ACCESORIOS PARA LA PERFORACION ................................................................................................. 5
1. Barreno .................................................................................................................................... 5
2. Saca barrenos .......................................................................................................................... 5
3. Cucharilla ................................................................................................................................. 5
4. Atacador de madera................................................................................................................ 5
5. Botella de aceite ...................................................................................................................... 5
6. Llave Stilson ............................................................................................................................. 5
7. Tanque de agua ....................................................................................................................... 5
8. Mangueras para agua y Aire.- ................................................................................................. 5
EJEMPLOS DE PERFORADORAS ........................................................................................................... 6
 ML76 PENETRÓMETRO DINÁMICO AUTOMÁTICO AUTOPROPULSADO. ............................... 6
 RL36sv PERFORADORA ROTATIVA PARA SONDEOS CON TUBOS TESTIGOS. .......................... 8
 RL50 D PERFORADORA ROTATIVA PARA SONDEOS CON TUBOS TESTIGOS, MARTILLO DE
FONDO Y BARRENA HELICOIDAL. .................................................................................................. 10
 RL600 PERFORADORA ROTATIVA PARA SONDEOS CON TUBOS TESTIGOS, MARTILLO DE
FONDO Y BARRENA HELICOIDAL. .................................................................................................. 13

UNIVERSIDAD NACIONAL DE CAJAMARCA
FACULTAD DE INGENIERÍA
ESCUELA ACADÉMICO PROFESIONAL DE INGENIERÍA GEOLÓGICA

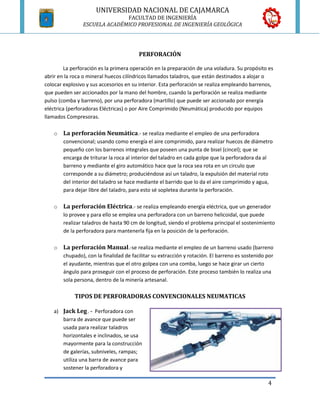

PERFORACIÓN

La perforación es la primera operación en la preparación de una voladura. Su propósito es
abrir en la roca o mineral huecos cilíndricos llamados taladros, que están destinados a alojar o
colocar explosivo y sus accesorios en su interior. Esta perforación se realiza empleando barrenos,
que pueden ser accionados por la mano del hombre, cuando la perforación se realiza mediante
pulso (comba y barreno), por una perforadora (martillo) que puede ser accionado por energía
eléctrica (perforadoras Eléctricas) o por Aire Comprimido (Neumática) producido por equipos
llamados Compresoras.

o La perforación Neumática.- se realiza mediante el empleo de una perforadora
convencional; usando como energía el aire comprimido, para realizar huecos de diámetro
pequeño con los barrenos integrales que poseen una punta de bisel (cincel); que se
encarga de triturar la roca al interior del taladro en cada golpe que la perforadora da al
barreno y mediante el giro automático hace que la roca sea rota en un circulo que
corresponde a su diámetro; produciéndose así un taladro, la expulsión del material roto
del interior del taladro se hace mediante el barrido que lo da el aire comprimido y agua,
para dejar libre del taladro, para esto sé sopletea durante la perforación.

o La perforación Eléctrica.- se realiza empleando energía eléctrica, que un generador
lo provee y para ello se emplea una perforadora con un barreno helicoidal, que puede
realizar taladros de hasta 90 cm de longitud, siendo el problema principal el sostenimiento
de la perforadora para mantenerla fija en la posición de la perforación.

o La perforación Manual.-se realiza mediante el empleo de un barreno usado (barreno
chupado), con la finalidad de facilitar su extracción y rotación. El barreno es sostenido por
el ayudante, mientras que el otro golpea con una comba, luego se hace girar un cierto
ángulo para proseguir con el proceso de perforación. Este proceso también lo realiza una
sola persona, dentro de la minería artesanal.

TIPOS DE PERFORADORAS CONVENCIONALES NEUMATICAS

a) Jack Leg . - Perforadora con
barra de avance que puede ser
usada para realizar taladros
horizontales e inclinados, se usa
mayormente para la construcción
de galerías, subniveles, rampas;
utiliza una barra de avance para
sostener la perforadora y

4


proporcionar comodidad de manipulación al perforista.
b) Jack Hammer . - Perforadoras usadas para la
construcción de piques, realizando la perforación vertical o
inclinada hacia abajo; el avance se da mediante el peso
propio de la perforadora.

c) Stoper . - Perforadora que
se emplea para la
construcción de chimeneas y
tajeado en labores de
explotación (perforación
vertical hacia arriba). Esta
constituido por un equipo
perforador adosado a la barra
de avance que hace una
unidad sólida y compacta.

ACCESORIOS PARA LA PERFORACION

1. Barreno.- (juego) 3 pies (patero), 5 pies (seguidor).

2. Saca barrenos.- construido de un barreno roto, que encaja perfectamente en el
hexagonal del barreno, para hacer la función de una llave, a fin de mover el barreno
plantado.
3. Cucharilla.- Sirve para limpiar del taladro las partículas de roca o mineral, que se
encuentran dentro.
4. Atacador de madera.- Sirve para cebar el taladro y aumentar la densidad del explosivo.
5. Botella de aceite.- (para la lubricadora de la perforadora).
6. Llave Stilson.
7. Tanque de agua.- o Botella de Perforación, sirve para realizar el barrido del taladro, así
como el enfriamiento del barreno y evitar el polvo durante la perforación.
8. Mangueras para agua y Aire.- (1/2” y 3/4”).

5


EJEMPLOS DE PERFORADORAS

 ML76 PENETRÓMETRO DINÁMICO AUTOMÁTICO AUTOPROPULSADO.

 CARACTERÍSTICAS:

· Peso de la maza 63,5 Kg.
· Carrera de caida libre 76 cm.
· Cuenta golpes electrónico digital.
· Varillas admisibles 1 mt.
· Montado sobre autobastidor con orugas de caucho autopropulsado.
· Velocidad de translación de 0 a 3 Km/h. controlada progresivamente.
· Elevación y abatimiento hidráulico.
· Cumple las normas NI de SIMSFE siguientes:
· DPSH -B ·Prueba dinámica muy pesada (Norma Europea ISO 150 2476-2)
· Cumple la norma UNE 103-801-94
· SPT ·Prueba dinámica standard.
· Cumple la norma UNE 103-800-92
· Régimen de golpeo entre 20 y 30 g.p.m. regulable.

6


· Suplemento para acortar la carrera a 50 cm. para la realización de ensayos BORROS.
(Opcional) DPSH-A (Norma Europea ISO 2476-2).
· Capacidad de extraccion 11 Tm., con el mismo equipo.
· Accionamiento: Motor de 13 CV. , con arranque eléctrico.
· Compartimentos laterales para transporte de material.
· Posibilidad opcional de acoplarle un cabezal de rotacion.
· Dimensiones: Largo 1.900 mm. Ancho 890 mm. Alto 1.200 mm.
· Su baja altura y la anchura de rodadura que coincide con la anchura máxima
proporcionan al equipo gran estabilidad en terrenos complicados.
· Peso: 850 Kg. Aprox

 OPCIONAL:

CONJUNTO ADAPTACIÓN PARA SONDEOS DE PEQUEÑA PROFUNDIDAD:
·Cabeza de rotación con motor hidraúlico y giratoria de inyección incorporada.
·Par máximo 100 Kg. m.
·Velocidad 150 r.p.m.
·Bomba de inyección de agua independiente
·Caudal 40 l.p.m.
·Presión 50 Bar
·Motor gasolina

7


 RL36sv PERFORADORA ROTATIVA PARA SONDEOS CON TUBOS
TESTIGOS.


CABEZA DE ROTACIÓN
· Eje hueco estriado paso 54 mm.
· Rosca para acoplar rotación directa.
· Velocidad de rotación de 0 a 600 r.p.m.,
· Par máximo de rotación 250 Kgm.
· Apertura hidráulica de la cabeza.

MORDAZA HIDRÁULICA
· Instalada en cabeza, varillaje Ø 50.

RETENEDOR HIDRÁULICO
· Capacidad de guía y retención hasta 150 mm.

8


MÁSTIL CONJUNTO DE AVANCE
· Accionado por cilindro hidráulico y cadena.
· Elevación y abatimiento hidraúlico.
· Carrera del cabezal 1.800 mm.
· Tracción máxima 6.000 Kg.
· Empuje regulado de 0 a 2.000 Kg.

CUADRO DE MANDOS
· Centralizado.

CABRESTANTE (OPCIONAL)
· Tiro 1.000 Kg.
· Con suplemento prolongación del mástil para maniobras de 3 mts. (4,5 mts.)

NIVELACIÓN
·Cuatro cilindros con placa orientable, con válvulas antirretorno pilotadas.

BOMBA DE INYECCIÓN DE AGUA
· Caudal regulado de 0 a 90 l.p.m.
· Presión regulada de 0 a 40 Bar.

UNIDAD DE GOLPEO AUTOMÁTICO ML-60
· Funcionamiento autónomo sin necesidad de cabrestante.
· Carrera de caída libre 76 cm.
· Cumple las normas NI de la SIMSFE siguientes:
· DPSH. Prueba dinámica muy pesada.
· SPT. Prueba dinámica standard.
· Cumple la norma UNE 103-801-94.
· Régimen de golpeo entre 20 y 30 g.p.m.

ACCIONAMIENTO
· Mediante toma de fuerza con el motor del vehículo.
· Opción: con motor DIESEL - HATZ (SilentPACK) modelo 2L41C de 32 CV a 2.300 r.p.m.

MONTAJE DE LA PERFORADORA
·Sobre vehiculo (Chasis cabina) PMA 3.500 Kg. aportado por el cliente.

El equipo aquí descrito CUMPLE con lo establecido por el MOPTMA para la acreditación en el

9


área de toma de muestras inalteradas, ensayos y pruebas “in situ” de suelos, regido por la Norma UNE
103-800-92 (Geotecnia. Ensayos in situ. Ensayos de penetración standard SPT.).

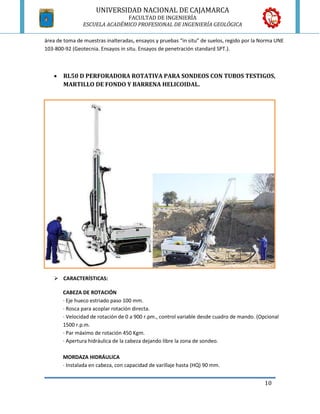

 RL50 D PERFORADORA ROTATIVA PARA SONDEOS CON TUBOS TESTIGOS,
MARTILLO DE FONDO Y BARRENA HELICOIDAL.


CABEZA DE ROTACIÓN
· Eje hueco estriado paso 100 mm.
· Velocidad de rotación de 0 a 900 r.pm., control variable desde cuadro de mando. (Opcional
1500 r.p.m.
· Apertura hidráulica de la cabeza dejando libre la zona de sondeo.

MORDAZA HIDRÁULICA
· Instalada en cabeza, con capacidad de varillaje hasta (HQ) 90 mm.

10


RETENEDOR HIDRÁULICO
· Capacidad de guía y retención hasta 150 mm.
· Doble retenedor aflojador.

· Elevación y abatimiento hidraúlico.
· Conjunto de poleas con prolongación, con altura para maniobras de 6 mts.
· Carrera del cabezal 3.400 mm.
· Corredera longitudinal 800 mm.
· Posicionamiento en inclinación

CUADRO DE MANDOS
· Centralizado, con sistema hidráulico completo con regulación de la velocidad de avance y de
la fuerza de empuje o retención.
Tomas de presión de rotación, empuje y bomba de inyección, para posibilidad de registrar
parámetros de perforación.

CABRESTANTE
· De maniobra.Capacidad 2.000 Kg. en tiro directo.

CABRESTANTE AUXILIAR WIRELINE
· Capacidad 200 mts. cable diámetro 6 mm.

NIVELACIÓN
· Cuatro cilindros con placa orientable, con válvulas antirretorno pilotadas.

BOMBA DE INYECCIÓN DE AGUA
· Triplex accionada hidraulicamente.
· Caudal regulado de 0 a 140 l.p.m. Presión regulada de 0 a 45Bar.

· Instalada en equipo.

11



MOTOR
· DIESEL - HATZ (SilentPACK) 4L4 1C con el conjunto de bombas hidráulicas.
· Sobre chasis de orugas de caucho accionado por el mismo motor del equipo.
· Peso del equipo 4.000 Kg.
· Compartimentos laterales para transportar material de perforación
· Accionamiento de orugas con cable eléctrico a distancia.

El equipo aquí descrito CUMPLE con lo establecido por el MOPTMA para la acreditación en el
área de toma de muestras inalteradas, ensayos y pruebas “in situ” de suelos, regido por la Norma UNE
103-800-92 (Geotecnia. Ensayos in situ. Ensayos de penetración standard SPT.).

12


 RL600 PERFORADORA ROTATIVA PARA SONDEOS CON TUBOS TESTIGOS,
MARTILLO DE FONDO Y BARRENA HELICOIDAL.


CABEZA DE ROTACIÓN
· Eje hueco paso 101 mm.
· Velocidad de rotación de 0 a 900 r.pm., control variable desde cuadro de
mando.(opcional 1.500 r.p.m.)
· Apertura hidráulica de la cabeza dejando libre la zona de sondeo.

MORDAZA HIDRÁULICA
· Instalada en cabeza, con capacidad de varillaje hasta (HQ) 90 mm.

13


RETENEDOR HIDRAÚLICO
· Capacidad de guía y retención hasta 200 mm. (Opcional otro tipo de retenedor)
· Con doble retenedor aflojador de tubos.

· Elevación y abatimiento hidráulico.
· Posicionamiento para perforaciones inclinadas en dirección del eje del equipo.
· Conjunto de poleas, con telescopado para maniobras de 6 mts.
· Carrera de cabezal 3.500 mm.
· Corredera longitudinal 800 mm.

CUADRO DE MANDOS
· Centralizado, con sistema hidráulico completo con regulación de la velocidad de avance y
de la fuerza de empuje o retención. Tomas de presión de rotación, empuje y bomba de
inyección.

CABRESTANTE PRINCIPAL
· Para maniobras, con capacidad de 3.500 Kg. en tiro directo.

CABRESTANTE AUXILIAR WIRE LINE
· Capacidad 1.000 Kg. en tiro directo.
· Capacidad para 400 mts. de cable de diametro 6 mm.

BOMBA DE INYECCIÓN DE LODOS
· Triplex . Accionada hidráulicamente.
· Caudal regulado de 0 a 200 l.p.m.
· Presión regulada de 0 a 45 Bar.

MOTOR
· Deuzt D914L06 de 117 CV a 2.300 r.p.m.

· Instalada en equipo.

14



· Sobre tren de orugas metálicas recubiertas de caucho.
· Peso aprox. del equipo 6.000 Kg.

El equipo aquí descrito CUMPLE con lo establecido por el MOPTMA para la acreditación en
el área de toma de muestras inalteradas, ensayos y pruebas “in situ” de suelos, regido por la
Norma UNE 103-800-92 (Geotecnia. Ensayos in situ. Ensayos de penetración standard SPT.).

15

Perforadoras

Recomendados

Recomendados

Más contenido relacionado

La actualidad más candente

La actualidad más candente (20)

Destacado

Destacado (20)

Similar a Perforadoras

Similar a Perforadoras (20)

Último

Último (20)

Perforadoras
