1. REPÚBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO DEL PODER POPULAR PARA LA
EDUCACIÓN UNIVERSITARIA
CIENCIA Y TECNOLOGÍA
INSTITUTO UNIVERSITARIO POLITÉCNICO
“SANTIAGO MARIÑO”
CABIMAS, ESTADO ZULIA.
REALIZADO POR:
SANCHEZ, JOSELEINY. C.I: 28.486.744
SILVA, MELANI. C.I: 28.167.641
TUTOR ACADÉMICO:
BETANCOURT, PEDRO.
CABIMAS, ENERO 2020
PETROGRAFIA

2. INTRODUCCION.
1. DEFINICIÓN PETROGRAFÍA.
2. HISTORIA DE LOS ESTUDIOS PETROGRÁFICOS.
3. NOMENCLATURA SEGÚN STOPES
4. NOMENCLATURA SEGÚN THIESSEN
5. CORRELACIÓN ENTRE LA NOMENCLATURA DE THEISSEN Y STOPES.
6. CLASIFICACIÓN INTERNACIONAL DE LOS MACERALES.
7. MICROLIPITOS.
8. MONOMACERALES.
9. BIMACERALES.
10. TRIMACERALES.
11. COMPONENTES BANDEADOS DEL CARBÓN.
12. ANÁLISIS PARA DETERMINAR PROPIEDADES FÍSICAS.
13. ANÁLISIS DE MACÉRALES.
14. PODER REFLECTOR DE LA VIRINITA.
15. ANÁLISIS MICROLIPTOTIPOS.
16. FLUORESCENCIA.
17. RESUMEN PETROGRÁFICO DE ALGUNOS CARBONES MACÉRALES EN
VENEZUELA.
CONCLUSION.
BIBLIOGRAFIA.

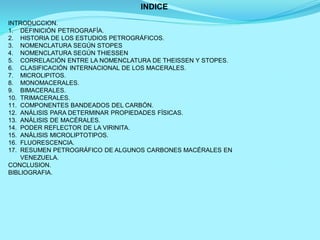

INDICE

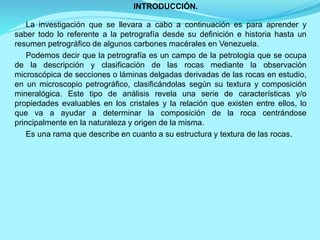

3. INTRODUCCIÓN.
La investigación que se llevara a cabo a continuación es para aprender y
saber todo lo referente a la petrografía desde su definición e historia hasta un
resumen petrográfico de algunos carbones macérales en Venezuela.
Podemos decir que la petrografía es un campo de la petrología que se ocupa
de la descripción y clasificación de las rocas mediante la observación
microscópica de secciones o láminas delgadas derivadas de las rocas en estudio,
en un microscopio petrográfico, clasificándolas según su textura y composición
mineralógica. Este tipo de análisis revela una serie de características y/o
propiedades evaluables en los cristales y la relación que existen entre ellos, lo
que va a ayudar a determinar la composición de la roca centrándose
principalmente en la naturaleza y origen de la misma.
Es una rama que describe en cuanto a su estructura y textura de las rocas.

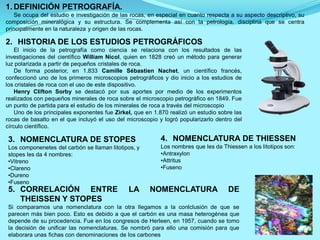

4. 1. DEFINICIÓN PETROGRAFÍA.
Se ocupa del estudio e investigación de las rocas, en especial en cuanto respecta a su aspecto descriptivo, su
composición mineralógica y su estructura. Se complementa así con la petrología, disciplina que se centra
principalmente en la naturaleza y origen de las rocas.
2. HISTORIA DE LOS ESTUDIOS PETROGRÁFICOS
El inicio de la petrografía como ciencia se relaciona con los resultados de las
investigaciones del científico William Nicol, quien en 1828 creó un método para generar
luz polarizada a partir de pequeños cristales de roca.
De forma posterior, en 1.833 Camille Sébastien Nachet, un científico francés,
confeccionó uno de los primeros microscopios petrográficos y dio inicio a los estudios de
los cristales de roca con el uso de este dispositivo.
Henry Clifton Sorby se destacó por sus aportes por medio de los experimentos
realizados con pequeños minerales de roca sobre el microscopio petrográfico en 1849. Fue
un punto de partida para el estudio de los minerales de roca a través del microscopio
Uno de los principales exponentes fue Zirkel, que en 1.870 realizó un estudio sobre las
rocas de basalto en el que incluyó el uso del microscopio y logró popularizarlo dentro del
círculo científico.
3. NOMENCLATURA DE STOPES
Los componenetes del carbón se llaman litotipos, y
stopes les da 4 nombres:
•Vitreno
•Clareno
•Dureno
•Fuseno
4. NOMENCLATURA DE THIESSEN
Los nombres que les da Thiessen a los litotipos son:
•Antraxylon
•Attritus
•Fuseno
5. CORRELACIÓN ENTRE LA NOMENCLATURA DE
THEISSEN Y STOPES
Si comparamos una nomenclatura con la otra llegamos a la conlclusión de que se
parecen más bien poco. Esto es debido a que el carbón es una masa heterogénea que
depende de su procedencia. Fue en los congresos de Herleen, en 1957, cuando se tomo
la decisión de unificar las nomenclaturas. Se nombró para ello una comisión para que
elaborara unas fichas con denominaciones de los carbones

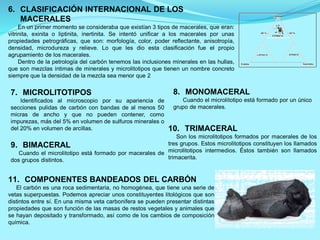

5. 6. CLASIFICACIÓN INTERNACIONAL DE LOS
MACERALES
En un primer momento se consideraba que existían 3 tipos de macerales, que eran:
vitrinita, exinita o liptinita, inertinita. Se intentó unificar a los macerales por unas
propiedades petrográficas, que son: morfología, color, poder reflectante, anisotropía,
densidad, microdureza y relieve. Lo que les dio esta clasificación fue el propio
agrupamiento de los macerales.
Dentro de la petrología del carbón tenemos las inclusiones minerales en las hullas,
que son mezclas íntimas de minerales y microlitotipos que tienen un nombre concreto
siempre que la densidad de la mezcla sea menor que 2
7. MICROLITOTIPOS
Identificados al microscopio por su apariencia de
secciones pulidas de carbón con bandas de al menos 50
micras de ancho y que no pueden contener, como
impurezas, más del 5% en volumen de sulfuros minerales o
del 20% en volumen de arcillas.
11. COMPONENTES BANDEADOS DEL CARBÓN
El carbón es una roca sedimentaria, no homogénea, que tiene una serie de
vetas superpuestas. Podemos apreciar unos constituyentes litológicos que son
distintos entre sí. En una misma veta carbonífera se pueden presentar distintas
propiedades que son función de las masas de restos vegetales y animales que
se hayan depositado y transformado, así como de los cambios de composición
química.
8. MONOMACERAL
Cuando el microlitotipo está formado por un único
grupo de macerales.
9. BIMACERAL
Cuando el microlitotipo está formado por macerales de
dos grupos distintos.
10. TRIMACERAL
Son los microlitotipos formados por macerales de los
tres grupos. Estos microlitotipos constituyen los llamados
microlitotipos intermedios. Éstos también son llamados
trimacerita.

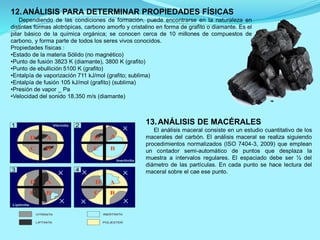

6. 12.ANÁLISIS PARA DETERMINAR PROPIEDADES FÍSICAS
Dependiendo de las condiciones de formación, puede encontrarse en la naturaleza en
distintas formas alotrópicas, carbono amorfo y cristalino en forma de grafito o diamante. Es el
pilar básico de la química orgánica; se conocen cerca de 10 millones de compuestos de
carbono, y forma parte de todos los seres vivos conocidos.
Propiedades físicas :
•Estado de la materia Sólido (no magnético)
•Punto de fusión 3823 K (diamante), 3800 K (grafito)
•Punto de ebullición 5100 K (grafito)
•Entalpía de vaporización 711 kJ/mol (grafito; sublima)
•Entalpía de fusión 105 kJ/mol (grafito) (sublima)
•Presión de vapor _ Pa
•Velocidad del sonido 18.350 m/s (diamante)
13.ANÁLISIS DE MACÉRALES
El análisis maceral consiste en un estudio cuantitativo de los
macerales del carbón. El análisis maceral se realiza siguiendo
procedimientos normalizados (ISO 7404-3, 2009) que emplean
un contador semi-automático de puntos que desplaza la
muestra a intervalos regulares. El espaciado debe ser ½ del
diámetro de las partículas. En cada punto se hace lectura del
maceral sobre el cae ese punto.

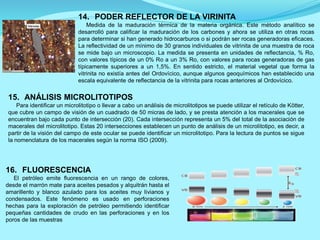

7. 15. ANÁLISIS MICROLITOTIPOS
Para identificar un microlitotipo o llevar a cabo un análisis de microlitotipos se puede utilizar el retículo de Kötter,
que cubre un campo de visión de un cuadrado de 50 micras de lado, y se presta atención a los macerales que se
encuentran bajo cada punto de intersección (20). Cada intersección representa un 5% del total de la asociación de
macerales del microlitotipo. Estas 20 intersecciones establecen un punto de análisis de un microlitotipo, es decir, a
partir de la visión del campo de este ocular se puede identificar un microlitotipo. Para la lectura de puntos se sigue
la nomenclatura de los macerales según la norma ISO (2009).
16. FLUORESCENCIA
El petróleo emite fluorescencia en un rango de colores,
desde el marrón mate para aceites pesados y alquitrán hasta el
amarillento y blanco azulado para los aceites muy livianos y
condensados. Este fenómeno es usado en perforaciones
hechas para la exploración de petróleo permitiendo identificar
pequeñas cantidades de crudo en las perforaciones y en los
poros de las muestras
14. PODER REFLECTOR DE LA VIRINITA
Medida de la maduración térmica de la materia orgánica. Este método analítico se
desarrolló para calificar la maduración de los carbones y ahora se utiliza en otras rocas
para determinar si han generado hidrocarburos o si podrán ser rocas generadoras eficaces.
La reflectividad de un mínimo de 30 granos individuales de vitrinita de una muestra de roca
se mide bajo un microscopio. La medida se presenta en unidades de reflectancia, % Ro,
con valores típicos de un 0% Ro a un 3% Ro, con valores para rocas generadoras de gas
típicamente superiores a un 1,5%. En sentido estricto, el material vegetal que forma la
vitrinita no existía antes del Ordovícico, aunque algunos geoquímicos han establecido una
escala equivalente de reflectancia de la vitrinita para rocas anteriores al Ordovícico.

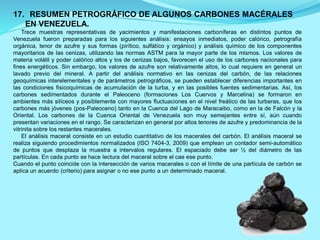

8. 17. RESUMEN PETROGRÁFICO DE ALGUNOS CARBONES MACÉRALES
EN VENEZUELA.
Trece muestras representativas de yacimientos y manifestaciones carboníferas en distintos puntos de
Venezuela fueron preparadas para los siguientes análisis: ensayos inmediatos, poder calórico, petrografía
orgánica, tenor de azufre y sus formas (pirítico, sulfátíco y orgánico) y análisis químico de los componentes
mayoritarios de las cenizas, utilizando las normas ASTM para la mayor parte de los mismos. Los valores de
materia volátil y poder calórico altos y los de cenizas bajos, favorecen el uso de los carbones nacionales para
fines energéticos. Sin embargo, los valores de azufre son relativamente altos, lo cual requiere en general un
lavado previo del mineral. A partir del análisis normativo en las cenizas del carbón, de las relaciones
geoquímicas interelementales y de parámetros petrográficos, se pueden establecer diferencias importantes en
las condiciones fisicoquímicas de acumulación de la turba, y en las posibles fuentes sedimentarias. Así, los
carbones sedimentados durante el Paleoceno (formaciones Los Cuervos y Marcelina) se formaron en
ambientes más silíceos y posiblemente con mayores fluctuaciones en el nivel freático de las turberas, que los
carbones más jóvenes (pos-Paleoceno) tanto en la Cuenca del Lago de Maracaibo, como en la de Falcón y la
Oriental. Los carbones de la Cuenca Oriental de Venezuela son muy semejantes entre sí, aún cuando
presentan variaciones en el rango. Se caracterizan en general por altos tenores de azufre y predominancia de la
vitrinita sobre los restantes macerales.
El análisis maceral consiste en un estudio cuantitativo de los macerales del carbón. El análisis maceral se
realiza siguiendo procedimientos normalizados (ISO 7404-3, 2009) que emplean un contador semi-automático
de puntos que desplaza la muestra a intervalos regulares. El espaciado debe ser ½ del diámetro de las
partículas. En cada punto se hace lectura del maceral sobre el cae ese punto.
Cuando el punto coincide con la intersección de varios macerales o con el límite de una partícula de carbón se
aplica un acuerdo (criterio) para asignar o no ese punto a un determinado maceral.

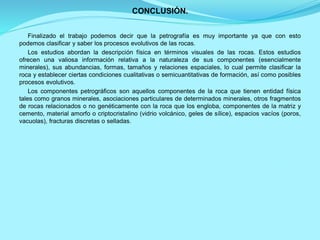

9. CONCLUSIÓN.
Finalizado el trabajo podemos decir que la petrografía es muy importante ya que con esto
podemos clasificar y saber los procesos evolutivos de las rocas.
Los estudios abordan la descripción física en términos visuales de las rocas. Estos estudios
ofrecen una valiosa información relativa a la naturaleza de sus componentes (esencialmente
minerales), sus abundancias, formas, tamaños y relaciones espaciales, lo cual permite clasificar la
roca y establecer ciertas condiciones cualitativas o semicuantitativas de formación, así como posibles
procesos evolutivos.
Los componentes petrográficos son aquellos componentes de la roca que tienen entidad física
tales como granos minerales, asociaciones particulares de determinados minerales, otros fragmentos
de rocas relacionados o no genéticamente con la roca que los engloba, componentes de la matriz y
cemento, material amorfo o criptocristalino (vidrio volcánico, geles de sílice), espacios vacíos (poros,
vacuolas), fracturas discretas o selladas.

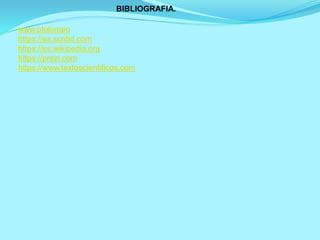

10. BIBLIOGRAFIA.
www.ptolomeo
https://es.scribd.com
https://es.wikipedia.org
https://prezi.com
https://www.textoscientificos.com
