Este documento proporciona información sobre la construcción con madera y adobe, incluyendo cimientos, pisos, muros, techos, uniones y protección. Describe los sistemas constructivos de madera, como entramado y poste y viga. También cubre normas técnicas, defectos comunes en la madera, y técnicas para una construcción segura con adobe.

1. 1
MADERA
NORMA E.010

2. 2

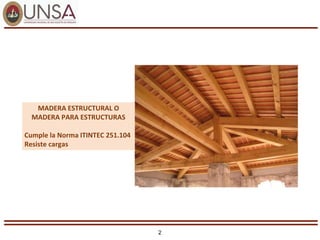

MADERA ESTRUCTURAL O
MADERA PARA ESTRUCTURAS
Cumple la Norma ITINTEC 251.104
Resiste cargas

3. 3

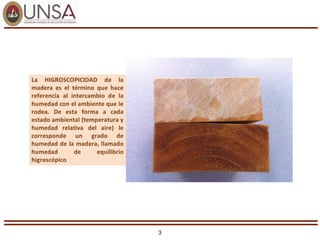

4. 4

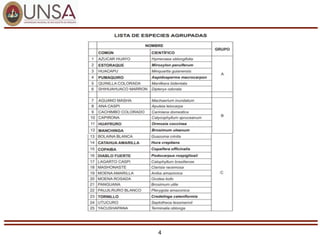

5. 5
MADERA DE
CONSTRUCCIÓN
ESTRUCTURAL

6. 6

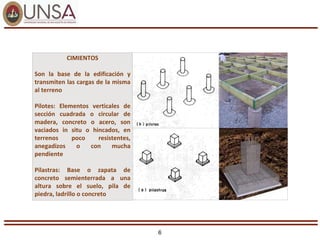

CIMIENTOS
Son la base de la edificación y
transmiten las cargas de la misma
al terreno
Pilotes: Elementos verticales de
sección cuadrada o circular de
madera, concreto o acero, son
vaciados in situ o hincados, en
terrenos poco resistentes,
anegadizos o con mucha
pendiente
Pilastras: Base o zapata de
concreto semienterrada a una
altura sobre el suelo, pila de
piedra, ladrillo o concreto

7. 7
CIMIENTOS
Cimientos corridos: de concreto vaciados
en una zanja continua donde
posteriormente serán levantados los
muros. Cimiento y Sobrecimiento de
concreto ciclópeo
Losa de piso y cimentación: cuando el piso
de la edificación de madera es de concreto
se vacía conjuntamente con la cimentación

8. 8

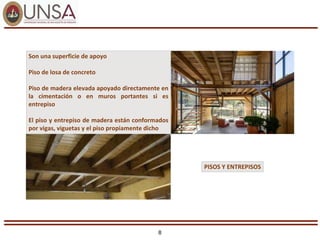

Son una superficie de apoyo
Piso de losa de concreto
Piso de madera elevada apoyado directamente en
la cimentación o en muros portantes si es
entrepiso
El piso y entrepiso de madera están conformados
por vigas, viguetas y el piso propiamente dicho
PISOS Y ENTREPISOS

9. 9

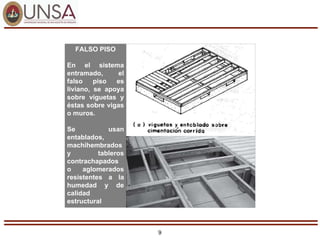

FALSO PISO
En el sistema
entramado, el
falso piso es
liviano, se apoya
sobre viguetas y
éstas sobre vigas
o muros.
Se usan
entablados,
machihembrados
y tableros
contrachapados
o aglomerados
resistentes a la
humedad y de
calidad
estructural

10. 10
FALSO PISO
En el sistema poste y viga, el
piso es mas pesado, ya que se
apoya directamente sobre las
vigas cubriendo luces mayores

11. 11
MUROS
Los muros portantes reciben cargas del techo o del piso superior
Los muros no portantes cumplen una función de
cerramiento. Se utilizan en sistema estructural de la
edificación tipo poste y viga o pórticos
Muro entramado: tiene como armazón un “entramado
de madera”, tienen revestimiento de entablado,
tablero, enlucido o revoques de yeso o cemento sobre
malla metálica, enlistonados o sobre caña

12. 12
MUROS
Los muros exteriores requieren revestimiento resistente a la
humedad.
En los muros interiores los revestimientos deben ser resistentes al
fuego para proteger la estructura de madera: yeso, morteros de
cemento o cal

13. 13
TECHOS
Pueden ser construidos por diferentes sistemas
estructurales
Sobre estos elementos se coloca la cubierta por el
lado exterior y el cielo raso por el lado interior

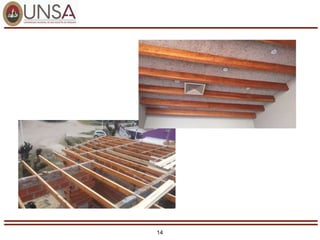

14. 14

15. 15

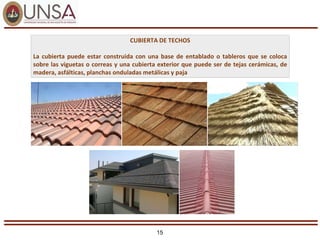

CUBIERTA DE TECHOS
La cubierta puede estar construida con una base de entablado o tableros que se coloca
sobre las viguetas o correas y una cubierta exterior que puede ser de tejas cerámicas, de
madera, asfálticas, planchas onduladas metálicas y paja

16. 16

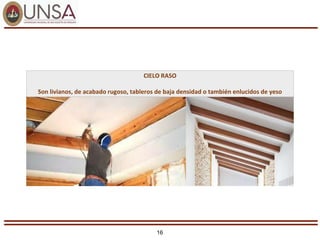

CIELO RASO
Son livianos, de acabado rugoso, tableros de baja densidad o también enlucidos de yeso

17. 17

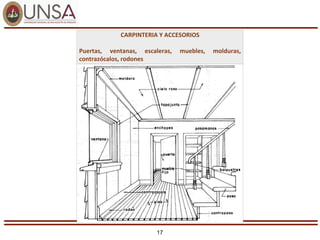

CARPINTERIA Y ACCESORIOS
Puertas, ventanas, escaleras, muebles, molduras,
contrazócalos, rodones

18. 18

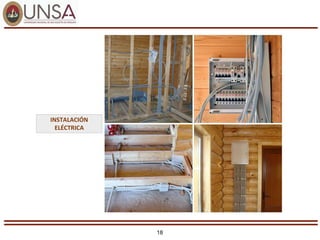

INSTALACIÓN
ELÉCTRICA

19. 19

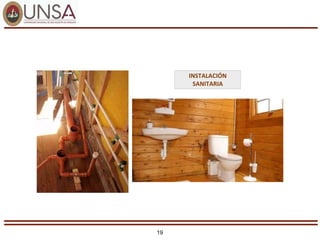

INSTALACIÓN
SANITARIA

20. 20

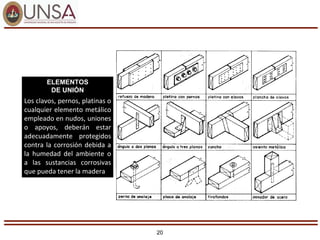

ELEMENTOS
DE UNIÓN
Los clavos, pernos, platinas o
cualquier elemento metálico
empleado en nudos, uniones
o apoyos, deberán estar
adecuadamente protegidos
contra la corrosión debida a
la humedad del ambiente o
a las sustancias corrosivas
que pueda tener la madera

21. 21

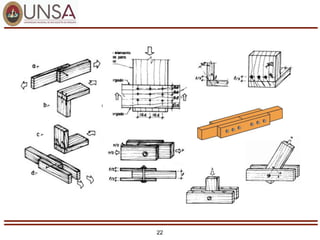

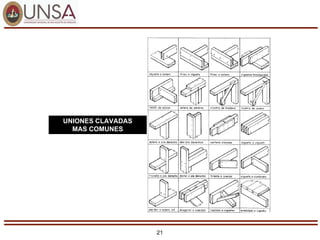

UNIONES CLAVADAS
MAS COMUNES

22. 22

23. 23

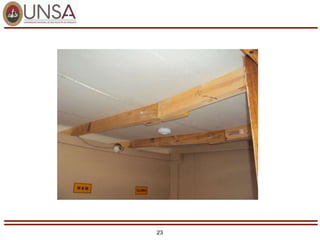

24. 24
PROTECCIÓN DE LA
MADERA

25. 25

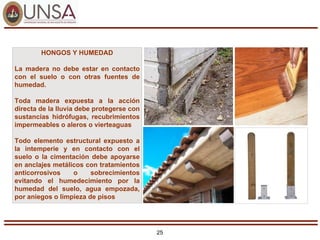

HONGOS Y HUMEDAD
La madera no debe estar en contacto
con el suelo o con otras fuentes de
humedad.
Toda madera expuesta a la acción
directa de la lluvia debe protegerse con
sustancias hidrófugas, recubrimientos
impermeables o aleros o vierteaguas
Todo elemento estructural expuesto a
la intemperie y en contacto con el
suelo o la cimentación debe apoyarse
en anclajes metálicos con tratamientos
anticorrosivos o sobrecimientos
evitando el humedecimiento por la
humedad del suelo, agua empozada,
por aniegos o limpieza de pisos

26. 26

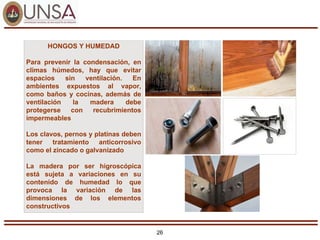

HONGOS Y HUMEDAD
Para prevenir la condensación, en
climas húmedos, hay que evitar
espacios sin ventilación. En
ambientes expuestos al vapor,
como baños y cocinas, además de
ventilación la madera debe
protegerse con recubrimientos
impermeables
Los clavos, pernos y platinas deben
tener tratamiento anticorrosivo
como el zincado o galvanizado
La madera por ser higroscópica
está sujeta a variaciones en su
contenido de humedad lo que
provoca la variación de las
dimensiones de los elementos
constructivos

27. 27

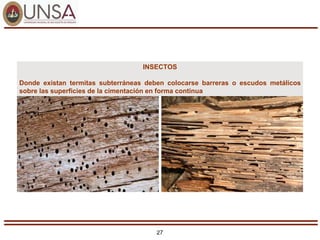

INSECTOS
Donde existan termitas subterráneas deben colocarse barreras o escudos metálicos
sobre las superficies de la cimentación en forma continua

28. 28

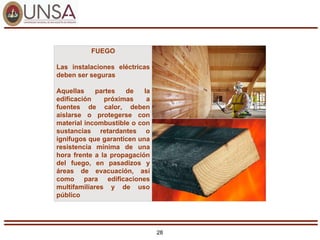

FUEGO
Las instalaciones eléctricas
deben ser seguras
Aquellas partes de la
edificación próximas a
fuentes de calor, deben
aislarse o protegerse con
material incombustible o con
sustancias retardantes o
ignífugos que garanticen una
resistencia mínima de una
hora frente a la propagación
del fuego, en pasadizos y
áreas de evacuación, así
como para edificaciones
multifamiliares y de uso
público

29. 29

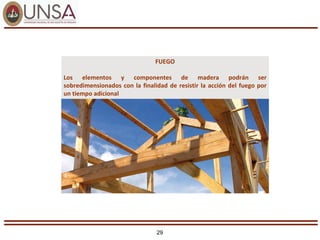

FUEGO
Los elementos y componentes de madera podrán ser
sobredimensionados con la finalidad de resistir la acción del fuego por
un tiempo adicional

30. 30

31. 31

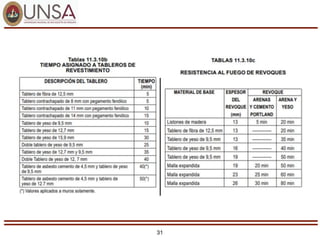

32. 32

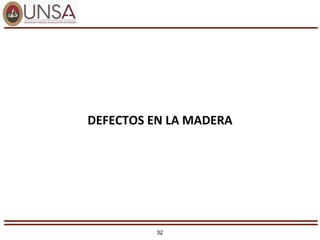

DEFECTOS EN LA MADERA

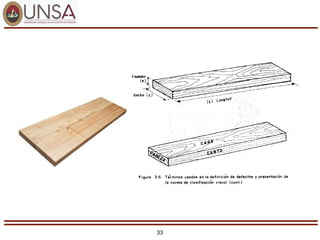

33. 33

34. 34

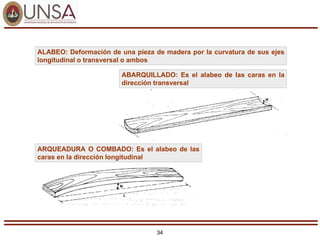

ALABEO: Deformación de una pieza de madera por la curvatura de sus ejes
longitudinal o transversal o ambos
ABARQUILLADO: Es el alabeo de las caras en la
dirección transversal
ARQUEADURA O COMBADO: Es el alabeo de las
caras en la dirección longitudinal

35. 35

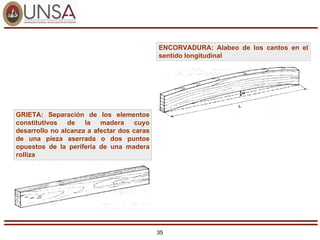

GRIETA: Separación de los elementos
constitutivos de la madera cuyo
desarrollo no alcanza a afectar dos caras
de una pieza aserrada o dos puntos
opuestos de la periferia de una madera
rolliza
ENCORVADURA: Alabeo de los cantos en el
sentido longitudinal

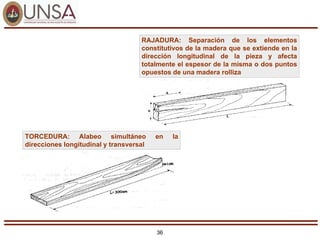

36. 36
TORCEDURA: Alabeo simultáneo en la
direcciones longitudinal y transversal
RAJADURA: Separación de los elementos
constitutivos de la madera que se extiende en la
dirección longitudinal de la pieza y afecta
totalmente el espesor de la misma o dos puntos
opuestos de una madera rolliza

37. 37

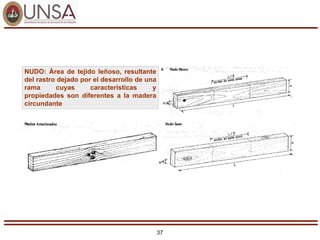

NUDO: Área de tejido leñoso, resultante
del rastro dejado por el desarrollo de una
rama cuyas características y
propiedades son diferentes a la madera
circundante

38. 38

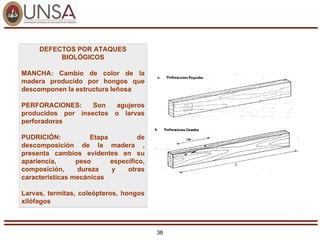

DEFECTOS POR ATAQUES
BIOLÓGICOS
MANCHA: Cambio de color de la
madera producido por hongos que
descomponen la estructura leñosa
PERFORACIONES: Son agujeros
producidos por insectos o larvas
perforadoras
PUDRICIÓN: Etapa de
descomposición de la madera ,
presenta cambios evidentes en su
apariencia, peso específico,
composición, dureza y otras
características mecánicas
Larvas, termitas, coleópteros, hongos
xilófagos

39. 39

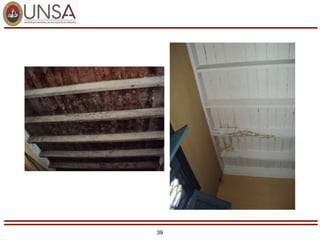

40. 40

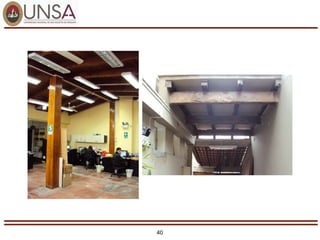

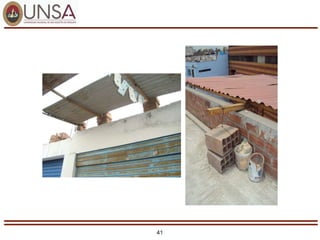

41. 41

42. 42

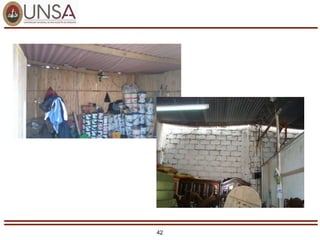

43. 43
NORMA TÉCNICA E.080
ADOBE
(TIERRA REFORZADA)

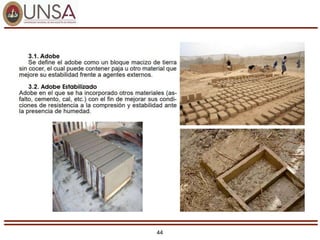

44. 44

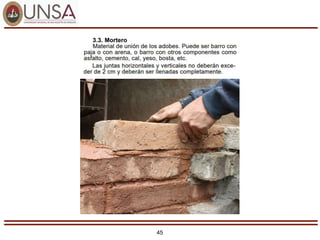

45. 45

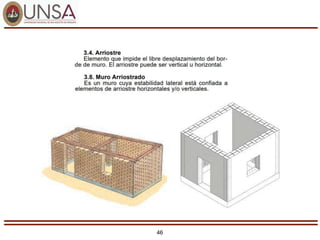

46. 46

47. 47

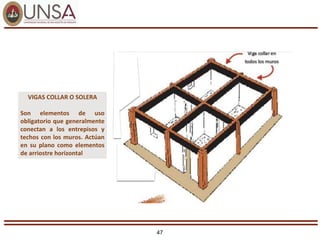

VIGAS COLLAR O SOLERA
Son elementos de uso
obligatorio que generalmente
conectan a los entrepisos y
techos con los muros. Actúan
en su plano como elementos
de arriostre horizontal

48. 48

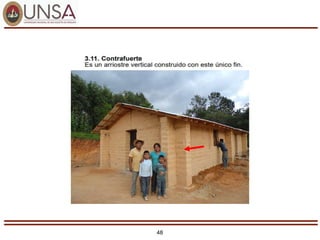

49. 49

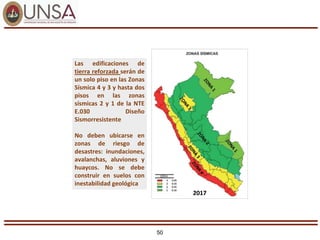

CONSTRUCCIÓN SEGURA EN ADOBE

50. 50
2017
Las edificaciones de
tierra reforzada serán de
un solo piso en las Zonas
Sísmica 4 y 3 y hasta dos
pisos en las zonas
sísmicas 2 y 1 de la NTE
E.030 Diseño
Sismorresistente
No deben ubicarse en
zonas de riesgo de
desastres: inundaciones,
avalanchas, aluviones y
huaycos. No se debe
construir en suelos con
inestabilidad geológica

51. 51

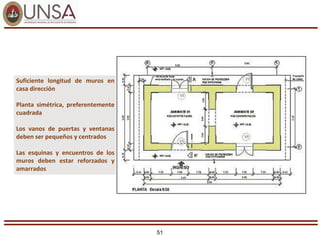

Suficiente longitud de muros en
casa dirección
Planta simétrica, preferentemente
cuadrada
Los vanos de puertas y ventanas
deben ser pequeños y centrados
Las esquinas y encuentros de los
muros deben estar reforzados y
amarrados

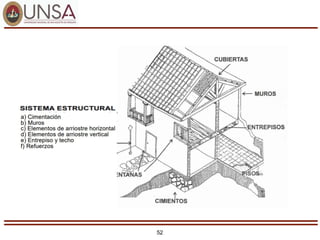

52. 52

53. 53

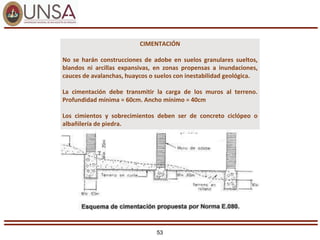

CIMENTACIÓN
No se harán construcciones de adobe en suelos granulares sueltos,
blandos ni arcillas expansivas, en zonas propensas a inundaciones,
cauces de avalanchas, huaycos o suelos con inestabilidad geológica.
La cimentación debe transmitir la carga de los muros al terreno.
Profundidad mínima = 60cm. Ancho mínimo = 40cm
Los cimientos y sobrecimientos deben ser de concreto ciclópeo o
albañilería de piedra.

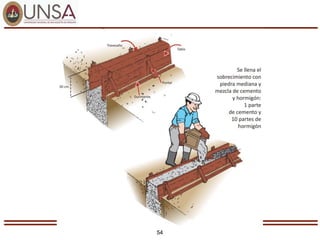

54. 54

55. 55
MUROS
A través de los arrisotres o refuerzos se da estabilidad y resistencia
El espesor del muro esta en función a la altura libre
El ancho máximo de los vanos de las puertas y ventanas está en función a la longitud del muro

56. 56

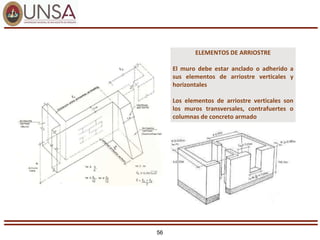

ELEMENTOS DE ARRIOSTRE
El muro debe estar anclado o adherido a
sus elementos de arriostre verticales y
horizontales
Los elementos de arriostre verticales son
los muros transversales, contrafuertes o
columnas de concreto armado

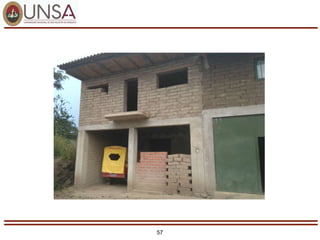

57. 57

58. 58

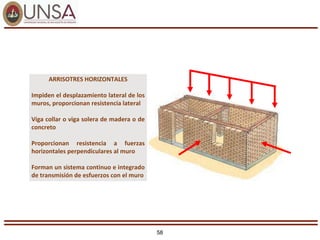

ARRISOTRES HORIZONTALES
Impiden el desplazamiento lateral de los
muros, proporcionan resistencia lateral
Viga collar o viga solera de madera o de
concreto
Proporcionan resistencia a fuerzas
horizontales perpendiculares al muro
Forman un sistema continuo e integrado
de transmisión de esfuerzos con el muro

59. 59

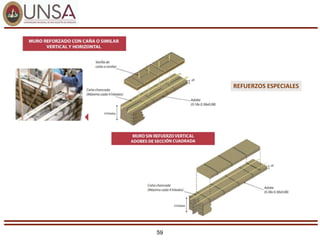

REFUERZOS ESPECIALES

60. 60

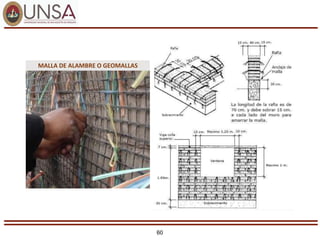

MALLA DE ALAMBRE O GEOMALLAS

61. 61

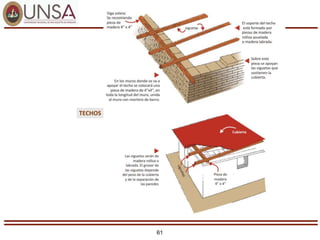

TECHOS

62. 62

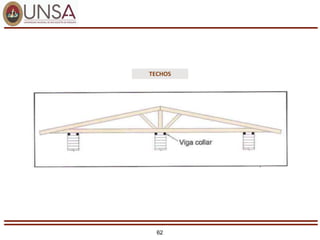

TECHOS

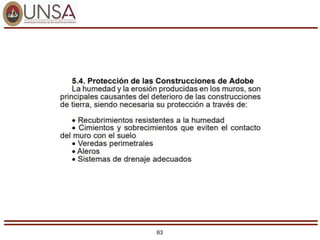

63. 63

64. 64

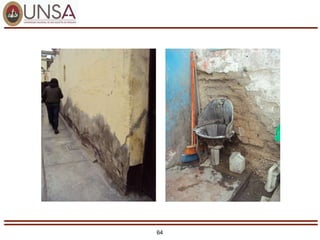

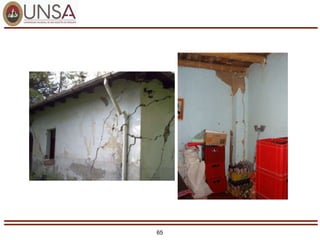

65. 65

66. 66

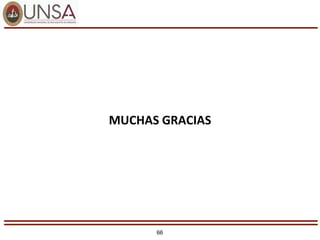

MUCHAS GRACIAS
