Este documento resume las principales características y propiedades de la madera, así como los problemas asociados a su uso como material de construcción. Explica que la madera es un material renovable pero que varía según la especie. Luego describe brevemente las dos grandes familias de maderas (coníferas y latifoliadas) y sus características. Finalmente, detalla cuatro tipos de problemas asociados al uso de la madera: problemas físicos como la variación dimensional; biológicos como la pudrición; químicos como la combustibilidad; y

1. MADERA = VIDA = MADERA = VIDA = MADERA
MATERIAL DE DISEÑO
©
2.014
ARQUITECTOS - SARKISSIAN– MAZZITELLI - OLANO
FACULTAD DE ARQUITECTURA
UM - CEMA

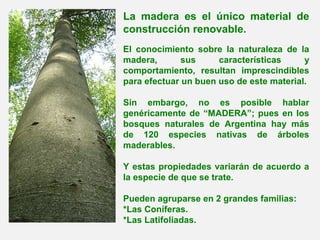

2. La madera es el único material de
construcción renovable.
El conocimiento sobre la naturaleza de la
madera, sus características y
comportamiento, resultan imprescindibles
para efectuar un buen uso de este material.
Sin embargo, no es posible hablar
genéricamente de “MADERA”; pues en los
bosques naturales de Argentina hay más
de 120 especies nativas de árboles
maderables.
Y estas propiedades variarán de acuerdo a
la especie de que se trate.
Pueden agruparse en 2 grandes familias:
*Las Coníferas.
*Las Latifoliadas.

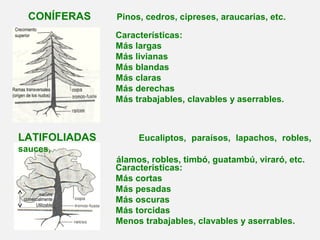

3. CONÍFERAS Pinos, cedros, cipreses, araucarias, etc.
LATIFOLIADAS Eucaliptos, paraísos, lapachos, robles,
sauces,
álamos, robles, timbó, guatambú, viraró, etc.
Ramas transversales
(origen de los nudos)
Crecimiento
superior
madera
comercialmente
Utilizable
Características:
Más largas
Más livianas
Más blandas
Más claras
Más derechas
Más trabajables, clavables y aserrables.
Características:
Más cortas
Más pesadas
Más oscuras
Más torcidas
Menos trabajables, clavables y aserrables.

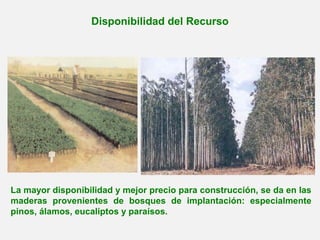

4. Disponibilidad del Recurso
La mayor disponibilidad y mejor precio para construcción, se da en las
maderas provenientes de bosques de implantación: especialmente
pinos, álamos, eucaliptos y paraísos.

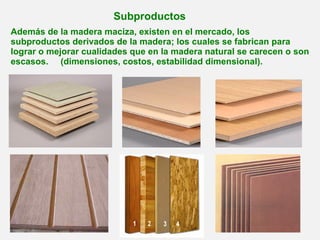

5. Además de la madera maciza, existen en el mercado, los
subproductos derivados de la madera; los cuales se fabrican para
lograr o mejorar cualidades que en la madera natural se carecen o son
escasos. (dimensiones, costos, estabilidad dimensional).
Subproductos

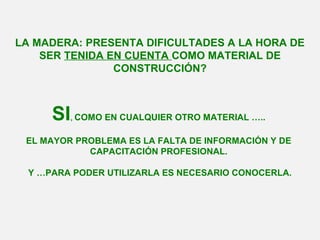

6. LA MADERA: PRESENTA DIFICULTADES A LA HORA DE
SER TENIDA EN CUENTA COMO MATERIAL DE
CONSTRUCCIÓN?
SI, COMO EN CUALQUIER OTRO MATERIAL …..
EL MAYOR PROBLEMA ES LA FALTA DE INFORMACIÓN Y DE
CAPACITACIÓN PROFESIONAL.
Y …PARA PODER UTILIZARLA ES NECESARIO CONOCERLA.

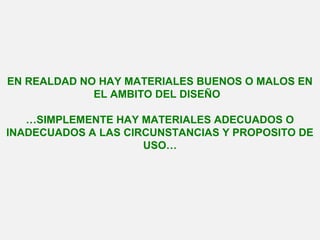

7. EN REALDAD NO HAY MATERIALES BUENOS O MALOS EN
EL AMBITO DEL DISEÑO
…SIMPLEMENTE HAY MATERIALES ADECUADOS O
INADECUADOS A LAS CIRCUNSTANCIAS Y PROPOSITO DE
USO…

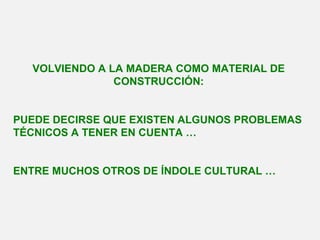

8. VOLVIENDO A LA MADERA COMO MATERIAL DE
CONSTRUCCIÓN:
PUEDE DECIRSE QUE EXISTEN ALGUNOS PROBLEMAS
TÉCNICOS A TENER EN CUENTA …
ENTRE MUCHOS OTROS DE ÍNDOLE CULTURAL …

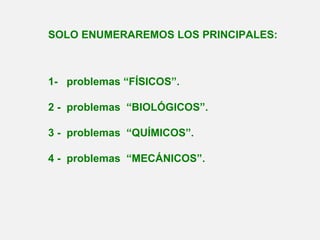

9. SOLO ENUMERAREMOS LOS PRINCIPALES:
1- problemas “FÍSICOS”.
2 - problemas “BIOLÓGICOS”.
3 - problemas “QUÍMICOS”.
4 - problemas “MECÁNICOS”.

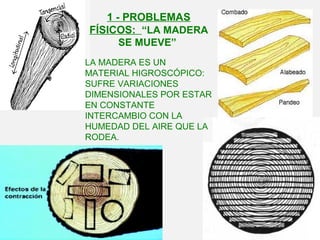

10. 1 - PROBLEMAS
FÍSICOS: “LA MADERA
SE MUEVE”
LA MADERA ES UN
MATERIAL HIGROSCÓPICO:
SUFRE VARIACIONES
DIMENSIONALES POR ESTAR
EN CONSTANTE
INTERCAMBIO CON LA
HUMEDAD DEL AIRE QUE LA
RODEA.

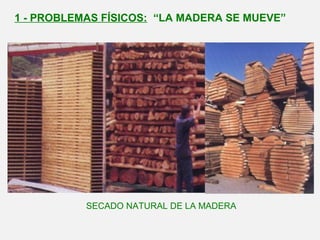

11. 1 - PROBLEMAS FÍSICOS: “LA MADERA SE MUEVE”
SECADO NATURAL DE LA MADERA

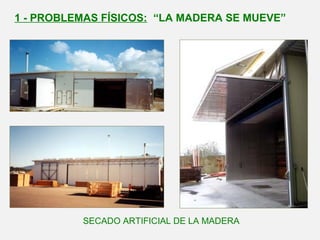

12. SECADO ARTIFICIAL DE LA MADERA
1 - PROBLEMAS FÍSICOS: “LA MADERA SE MUEVE”

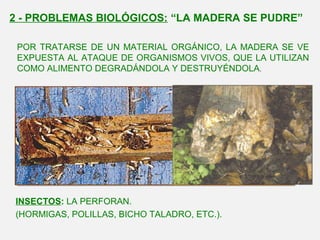

13. POR TRATARSE DE UN MATERIAL ORGÁNICO, LA MADERA SE VE
EXPUESTA AL ATAQUE DE ORGANISMOS VIVOS, QUE LA UTILIZAN
COMO ALIMENTO DEGRADÁNDOLA Y DESTRUYÉNDOLA.
INSECTOS: LA PERFORAN.
(HORMIGAS, POLILLAS, BICHO TALADRO, ETC.).
2 - PROBLEMAS BIOLÓGICOS: “LA MADERA SE PUDRE”

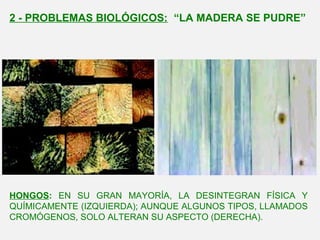

14. HONGOS: EN SU GRAN MAYORÍA, LA DESINTEGRAN FÍSICA Y
QUÍMICAMENTE (IZQUIERDA); AUNQUE ALGUNOS TIPOS, LLAMADOS
CROMÓGENOS, SOLO ALTERAN SU ASPECTO (DERECHA).
2 - PROBLEMAS BIOLÓGICOS: “LA MADERA SE PUDRE”

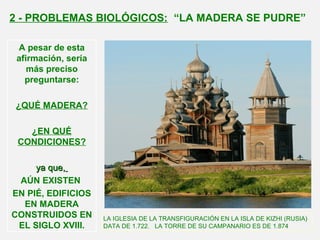

15. A pesar de esta
afirmación, sería
más preciso
preguntarse:
¿QUÉ MADERA?
¿EN QUÉ
CONDICIONES?
ya que,ya que,
AÚN EXISTEN
EN PIÉ, EDIFICIOS
EN MADERA
CONSTRUIDOS EN
EL SIGLO XVIII.
LA IGLESIA DE LA TRANSFIGURACIÓN EN LA ISLA DE KIZHI (RUSIA)
DATA DE 1.722. LA TORRE DE SU CAMPANARIO ES DE 1.874
2 - PROBLEMAS BIOLÓGICOS: “LA MADERA SE PUDRE”

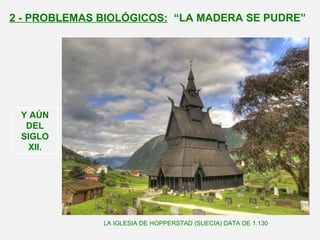

16. LA IGLESIA DE HOPPERSTAD (SUECIA) DATA DE 1.130
2 - PROBLEMAS BIOLÓGICOS: “LA MADERA SE PUDRE”
Y AÚN
DEL
SIGLO
XII.

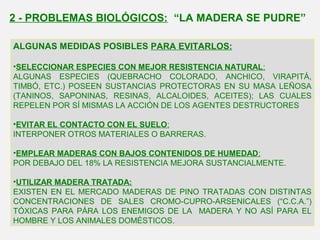

17. ALGUNAS MEDIDAS POSIBLES PARA EVITARLOS:
•SELECCIONAR ESPECIES CON MEJOR RESISTENCIA NATURAL:
ALGUNAS ESPECIES (QUEBRACHO COLORADO, ANCHICO, VIRAPITÁ,
TIMBÓ, ETC.) POSEEN SUSTANCIAS PROTECTORAS EN SU MASA LEÑOSA
(TANINOS, SAPONINAS, RESINAS, ALCALOIDES, ACEITES); LAS CUALES
REPELEN POR SÍ MISMAS LA ACCIÓN DE LOS AGENTES DESTRUCTORES
•EVITAR EL CONTACTO CON EL SUELO:
INTERPONER OTROS MATERIALES O BARRERAS.
•EMPLEAR MADERAS CON BAJOS CONTENIDOS DE HUMEDAD:
POR DEBAJO DEL 18% LA RESISTENCIA MEJORA SUSTANCIALMENTE.
•UTILIZAR MADERA TRATADA:
EXISTEN EN EL MERCADO MADERAS DE PINO TRATADAS CON DISTINTAS
CONCENTRACIONES DE SALES CROMO-CUPRO-ARSENICALES (“C.C.A.”)
TÓXICAS PARA PÁRA LOS ENEMIGOS DE LA MADERA Y NO ASÍ PARA EL
HOMBRE Y LOS ANIMALES DOMÉSTICOS.
2 - PROBLEMAS BIOLÓGICOS: “LA MADERA SE PUDRE”

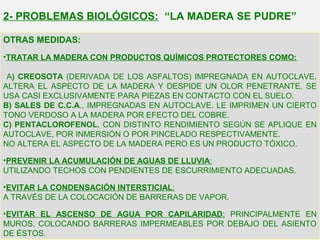

18. OTRAS MEDIDAS:
•TRATAR LA MADERA CON PRODUCTOS QUÍMICOS PROTECTORES COMO:
A) CREOSOTA (DERIVADA DE LOS ASFALTOS) IMPREGNADA EN AUTOCLAVE.
ALTERA EL ASPECTO DE LA MADERA Y DESPIDE UN OLOR PENETRANTE. SE
USA CASI EXCLUSIVAMENTE PARA PIEZAS EN CONTACTO CON EL SUELO.
B) SALES DE C.C.A., IMPREGNADAS EN AUTOCLAVE. LE IMPRIMEN UN CIERTO
TONO VERDOSO A LA MADERA POR EFECTO DEL COBRE.
C) PENTACLOROFENOL, CON DISTINTO RENDIMIENTO SEGÚN SE APLIQUE EN
AUTOCLAVE, POR INMERSIÓN O POR PINCELADO RESPECTIVAMENTE.
NO ALTERA EL ASPECTO DE LA MADERA PERO ES UN PRODUCTO TÓXICO.
•PREVENIR LA ACUMULACIÓN DE AGUAS DE LLUVIA:
UTILIZANDO TECHOS CON PENDIENTES DE ESCURRIMIENTO ADECUADAS.
•EVITAR LA CONDENSACIÓN INTERSTICIAL:
A TRAVÉS DE LA COLOCACIÓN DE BARRERAS DE VAPOR.
•EVITAR EL ASCENSO DE AGUA POR CAPILARIDAD: PRINCIPALMENTE EN
MUROS, COLOCANDO BARRERAS IMPERMEABLES POR DEBAJO DEL ASIENTO
DE ÉSTOS.
2- PROBLEMAS BIOLÓGICOS: “LA MADERA SE PUDRE”

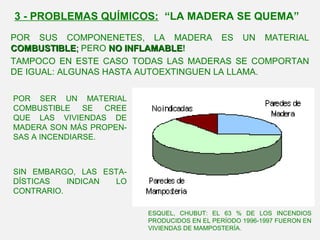

19. POR SUS COMPONENETES, LA MADERA ES UN MATERIAL
COMBUSTIBLECOMBUSTIBLE;; PERO NO INFLAMABLENO INFLAMABLE!
TAMPOCO EN ESTE CASO TODAS LAS MADERAS SE COMPORTAN
DE IGUAL: ALGUNAS HASTA AUTOEXTINGUEN LA LLAMA.
POR SER UN MATERIAL
COMBUSTIBLE SE CREE
QUE LAS VIVIENDAS DE
MADERA SON MÁS PROPEN-
SAS A INCENDIARSE.
SIN EMBARGO, LAS ESTA-
DÍSTICAS INDICAN LO
CONTRARIO.
3 - PROBLEMAS QUÍMICOS: “LA MADERA SE QUEMA”
ESQUEL, CHUBUT: EL 63 % DE LOS INCENDIOS
PRODUCIDOS EN EL PERÍODO 1996-1997 FUERON EN
VIVIENDAS DE MAMPOSTERÍA.

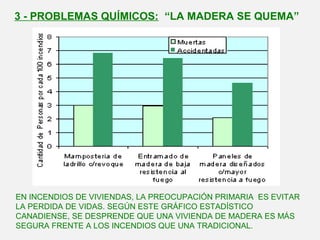

20. EN INCENDIOS DE VIVIENDAS, LA PREOCUPACIÓN PRIMARIA ES EVITAR
LA PERDIDA DE VIDAS. SEGÚN ESTE GRÁFICO ESTADÍSTICO
CANADIENSE, SE DESPRENDE QUE UNA VIVIENDA DE MADERA ES MÁS
SEGURA FRENTE A LOS INCENDIOS QUE UNA TRADICIONAL.
3 - PROBLEMAS QUÍMICOS: “LA MADERA SE QUEMA”

21. EN SITUACIÓN DE INCENDIO, UN MATERIAL ESTRUCTURAL DEBE
ASEGURAR 3 CONDICIONES BÁSICAS:
1) ESTABILIDAD: NO COLAPSAR PRONTAMENTE O DEFORMARSE
HASTA NIVELES QUE PRODUZCAN SU INUTILIZACIÓN.
2) CONTINUIDAD: EVITAR LA PROPAGACIÓN DE LLAMA HACIA
OTROS SECTORES A TRAVÉS DE HUECOS.
3) AISLACIÓN: DEMORAR EL AUMENTO DE TEMPERATURA HACIA
OTRAS PARTES DE LA ESTRUCTURA.
SI BIEN LA MADERA “SE QUEMA” CUMPLE MEJOR CON ESTAS 3
CONDICIONES, QUE OTROS MATERIALES ESTRUCTURALES QUE
NO SON COMBUSTIBLES.
3 - PROBLEMAS QUÍMICOS: “LA MADERA SE QUEMA”

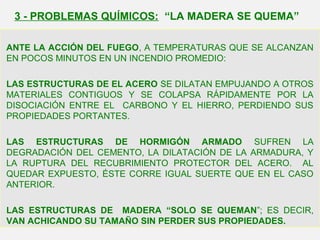

22. ANTE LA ACCIÓN DEL FUEGO, A TEMPERATURAS QUE SE ALCANZAN
EN POCOS MINUTOS EN UN INCENDIO PROMEDIO:
LAS ESTRUCTURAS DE EL ACERO SE DILATAN EMPUJANDO A OTROS
MATERIALES CONTIGUOS Y SE COLAPSA RÁPIDAMENTE POR LA
DISOCIACIÓN ENTRE EL CARBONO Y EL HIERRO, PERDIENDO SUS
PROPIEDADES PORTANTES.
LAS ESTRUCTURAS DE HORMIGÓN ARMADO SUFREN LA
DEGRADACIÓN DEL CEMENTO, LA DILATACIÓN DE LA ARMADURA, Y
LA RUPTURA DEL RECUBRIMIENTO PROTECTOR DEL ACERO. AL
QUEDAR EXPUESTO, ÉSTE CORRE IGUAL SUERTE QUE EN EL CASO
ANTERIOR.
LAS ESTRUCTURAS DE MADERA “SOLO SE QUEMAN”; ES DECIR,
VAN ACHICANDO SU TAMAÑO SIN PERDER SUS PROPIEDADES.
3 - PROBLEMAS QUÍMICOS: “LA MADERA SE QUEMA”

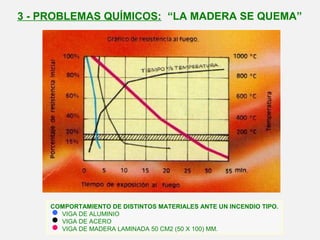

23. COMPORTAMIENTO DE DISTINTOS MATERIALES ANTE UN INCENDIO TIPO.
VIGA DE ALUMINIO
VIGA DE ACERO
VIGA DE MADERA LAMINADA 50 CM2 (50 X 100) MM.
3 - PROBLEMAS QUÍMICOS: “LA MADERA SE QUEMA”

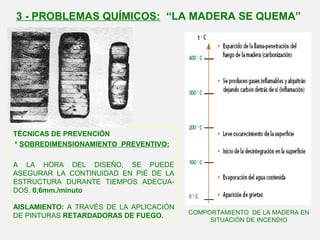

24. TÉCNICAS DE PREVENCIÓN
•* SOBREDIMENSIONAMIENTO PREVENTIVO:
A LA HORA DEL DISEÑO, SE PUEDE
ASEGURAR LA CONTINUIDAD EN PIÉ DE LA
ESTRUCTURA DURANTE TIEMPOS ADECUA-
DOS. 0,6mm./minuto
AISLAMIENTO: A TRAVÉS DE LA APLICACIÓN
DE PINTURAS RETARDADORAS DE FUEGO.
3 - PROBLEMAS QUÍMICOS: “LA MADERA SE QUEMA”
COMPORTAMIENTO DE LA MADERA EN
SITUACIÓN DE INCENDIO

25. 3 - PROBLEMAS QUÍMICOS: “LA MADERA SE QUEMA”

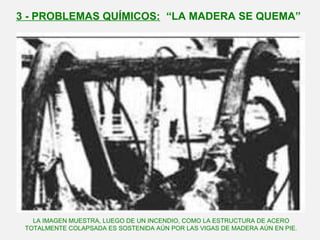

LA IMAGEN MUESTRA, LUEGO DE UN INCENDIO, COMO LA ESTRUCTURA DE ACERO
TOTALMENTE COLAPSADA ES SOSTENIDA AÚN POR LAS VIGAS DE MADERA AÚN EN PIE.

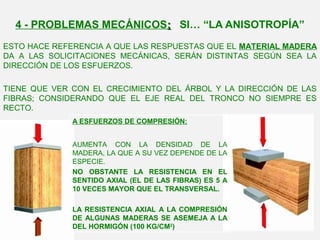

26. 4 - PROBLEMAS MECÁNICOS:: SI… “LA ANISOTROPÍA”
ESTO HACE REFERENCIA A QUE LAS RESPUESTAS QUE EL MATERIAL MADERA
DA A LAS SOLICITACIONES MECÁNICAS, SERÁN DISTINTAS SEGÚN SEA LA
DIRECCIÓN DE LOS ESFUERZOS.
TIENE QUE VER CON EL CRECIMIENTO DEL ÁRBOL Y LA DIRECCIÓN DE LAS
FIBRAS; CONSIDERANDO QUE EL EJE REAL DEL TRONCO NO SIEMPRE ES
RECTO.
A ESFUERZOS DE COMPRESIÓN:
AUMENTA CON LA DENSIDAD DE LA
MADERA, LA QUE A SU VEZ DEPENDE DE LA
ESPECIE.
NO OBSTANTE LA RESISTENCIA EN EL
SENTIDO AXIAL (EL DE LAS FIBRAS) ES 5 A
10 VECES MAYOR QUE EL TRANSVERSAL.
LA RESISTENCIA AXIAL A LA COMPRESIÓN
DE ALGUNAS MADERAS SE ASEMEJA A LA
DEL HORMIGÓN (100 KG/CM2
)

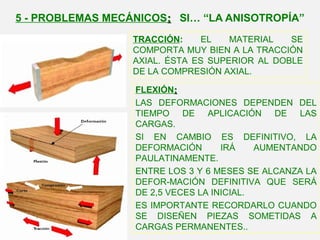

27. TRACCIÓN: EL MATERIAL SE
COMPORTA MUY BIEN A LA TRACCIÓN
AXIAL. ÉSTA ES SUPERIOR AL DOBLE
DE LA COMPRESIÓN AXIAL.
FLEXIÓN::
LAS DEFORMACIONES DEPENDEN DEL
TIEMPO DE APLICACIÓN DE LAS
CARGAS.
SI EN CAMBIO ES DEFINITIVO, LA
DEFORMACIÓN IRÁ AUMENTANDO
PAULATINAMENTE.
ENTRE LOS 3 Y 6 MESES SE ALCANZA LA
DEFOR-MACIÓN DEFINITIVA QUE SERÁ
DE 2,5 VECES LA INICIAL.
ES IMPORTANTE RECORDARLO CUANDO
SE DISEÑEN PIEZAS SOMETIDAS A
CARGAS PERMANENTES..
5 - PROBLEMAS MECÁNICOS:: SI… “LA ANISOTROPÍA”

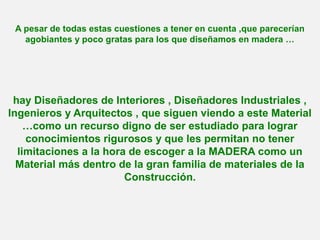

28. A pesar de todas estas cuestiones a tener en cuenta ,que parecerían
agobiantes y poco gratas para los que diseñamos en madera …
hay Diseñadores de Interiores , Diseñadores Industriales ,
Ingenieros y Arquitectos , que siguen viendo a este Material
…como un recurso digno de ser estudiado para lograr
conocimientos rigurosos y que les permitan no tener
limitaciones a la hora de escoger a la MADERA como un
Material más dentro de la gran familia de materiales de la
Construcción.

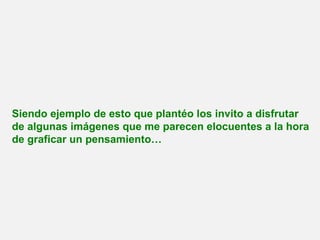

31. Siendo ejemplo de esto que plantéo los invito a disfrutar
de algunas imágenes que me parecen elocuentes a la hora
de graficar un pensamiento…

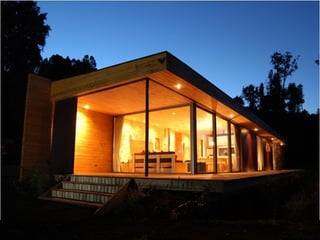

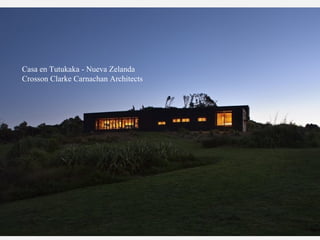

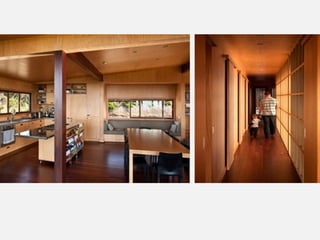

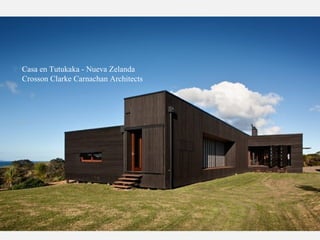

32. Casa en Tutukaka - Nueva Zelanda
Crosson Clarke Carnachan Architects

33. Casa en Tutukaka - Nueva Zelanda
Crosson Clarke Carnachan Architects

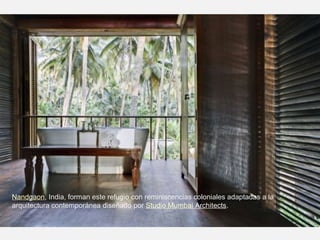

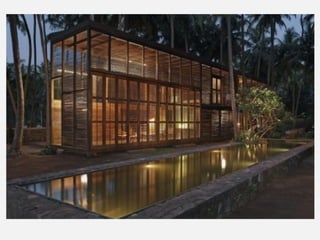

48. Nandgaon, India, forman este refugio con reminiscencias coloniales adaptadas a la
arquitectura contemporánea diseñado por Studio Mumbai Architects.

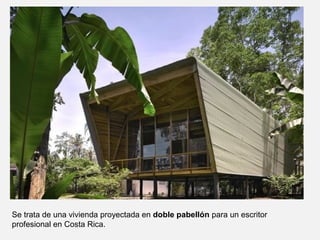

49. Se trata de una vivienda proyectada en doble pabellón para un escritor
profesional en Costa Rica.

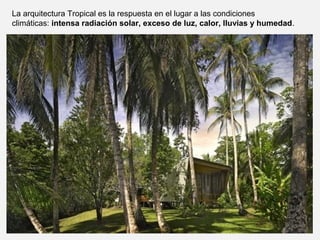

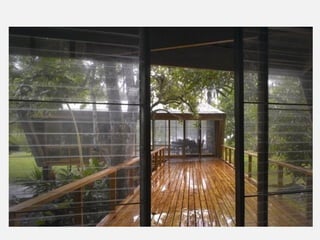

50. La arquitectura Tropical es la respuesta en el lugar a las condiciones
climáticas: intensa radiación solar, exceso de luz, calor, lluvias y humedad.

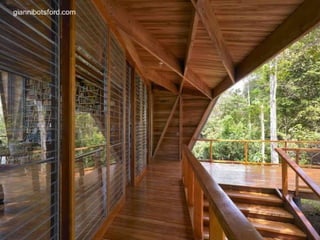

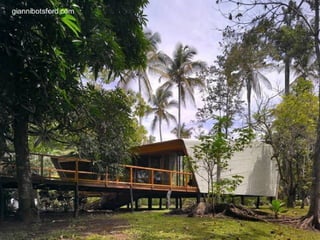

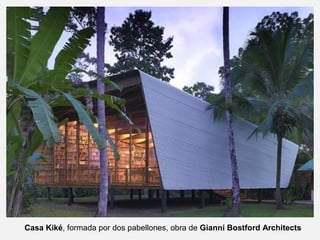

52. Casa Kiké, formada por dos pabellones, obra de Gianni Bostford Architects

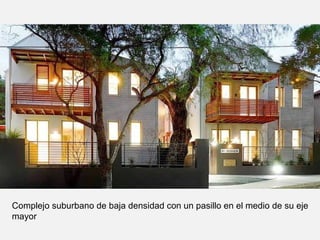

62. Complejo suburbano de baja densidad con un pasillo en el medio de su eje
mayor

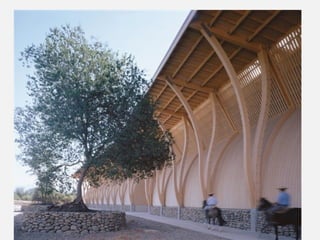

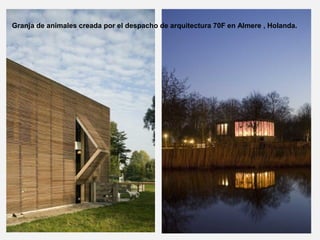

65. Granja de animales creada por el despacho de arquitectura 70F en Almere , Holanda.

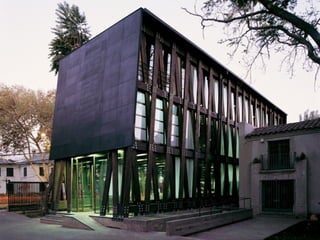

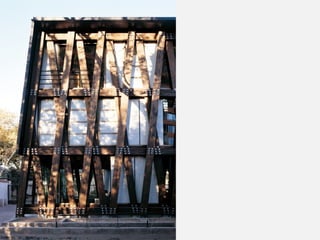

70. Obra: Edificio BIP Computers
Arquitecto: Alberto MozóArquitectos
Colaboradores: Francisca Cifuentes, Mauricio
Leal, Luis Fernández
Ubicación: Suecia esquina Bilbao,
Providencia, Santiago, Chile
Mandante: Nicolás Moens de Hase
Superficie terreno: 1654m2
Superficie construída: 623m2

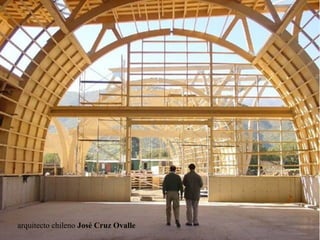

74. arquitecto chileno José Cruz Ovalle

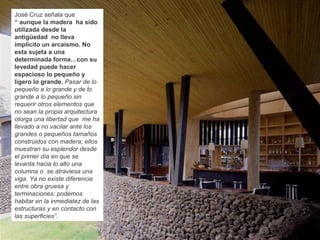

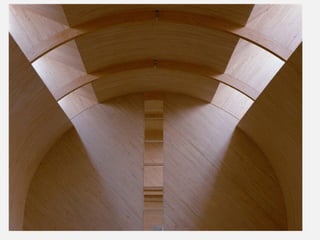

78. José Cruz señala que
“ aunque la madera ha sido
utilizada desde la
antigüedad no lleva
implícito un arcaísmo. No
esta sujeta a una
determinada forma…con su
levedad puede hacer
espacioso lo pequeño y
ligero lo grande. Pasar de lo
pequeño a lo grande y de lo
grande a lo pequeño sin
requerir otros elementos que
no sean la propia arquitectura
otorga una libertad que me ha
llevado a no vacilar ante los
grandes o pequeños tamaños
construidos con madera; ellos
muestran su esplendor desde
el primer día en que se
levanta hacia lo alto una
columna o se atraviesa una
viga. Ya no existe diferencia
entre obra gruesa y
terminaciones: podemos
habitar en la inmediatez de las
estructuras y en contacto con
las superficies”.

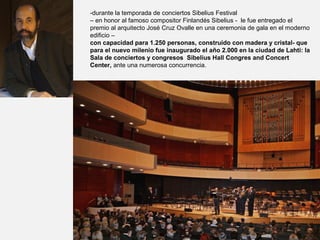

79. -durante la temporada de conciertos Sibelius Festival
– en honor al famoso compositor Finlandés Sibelius - le fue entregado el
premio al arquitecto José Cruz Ovalle en una ceremonia de gala en el moderno
edificio –
con capacidad para 1.250 personas, construido con madera y cristal- que
para el nuevo milenio fue inaugurado el año 2.000 en la ciudad de Lahti: la
Sala de conciertos y congresos Sibelius Hall Congres and Concert
Center, ante una numerosa concurrencia.

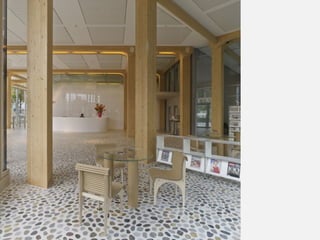

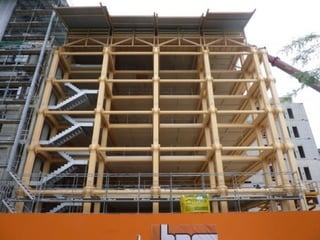

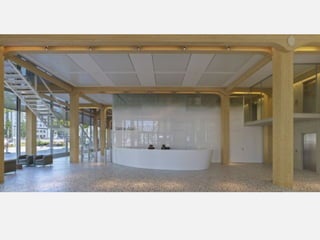

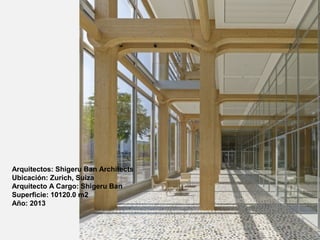

81. Arquitectos: Shigeru Ban Architects
Ubicación: Zurich, Suiza
Arquitecto A Cargo: Shigeru Ban
Superficie: 10120.0 m2
Año: 2013

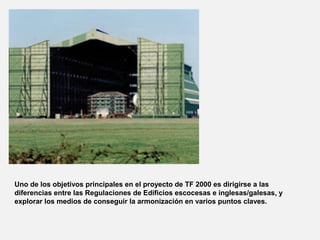

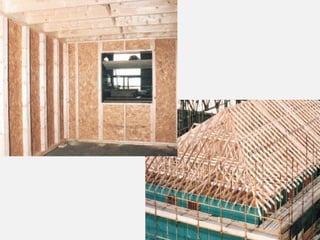

87. Uno de los objetivos principales en el proyecto de TF 2000 es dirigirse a las
diferencias entre las Regulaciones de Edificios escocesas e inglesas/galesas, y
explorar los medios de conseguir la armonización en varios puntos claves.

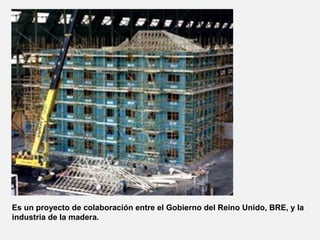

88. Es un proyecto de colaboración entre el Gobierno del Reino Unido, BRE, y la
industria de la madera.

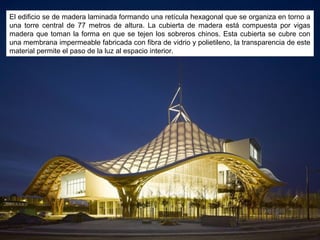

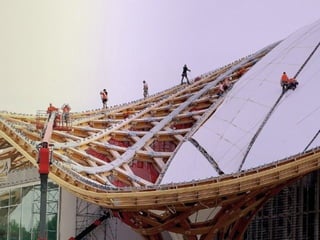

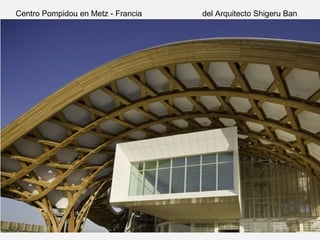

93. Centro Pompidou en Metz - Francia del Arquitecto Shigeru Ban

94. El edificio se de madera laminada formando una retícula hexagonal que se organiza en torno a
una torre central de 77 metros de altura. La cubierta de madera está compuesta por vigas
madera que toman la forma en que se tejen los sobreros chinos. Esta cubierta se cubre con
una membrana impermeable fabricada con fibra de vidrio y polietileno, la transparencia de este
material permite el paso de la luz al espacio interior.

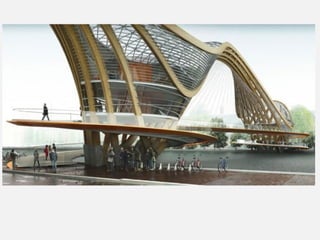

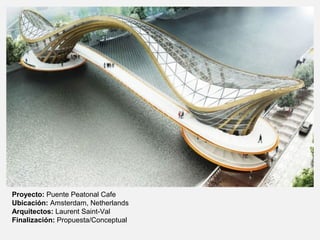

97. Proyecto: Puente Peatonal Cafe
Ubicación: Amsterdam, Netherlands
Arquitectos: Laurent Saint-Val
Finalización: Propuesta/Conceptual

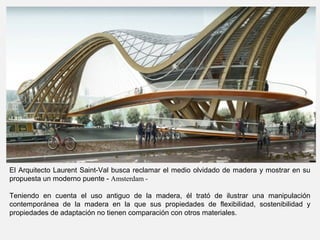

98. El Arquitecto Laurent Saint-Val busca reclamar el medio olvidado de madera y mostrar en su
propuesta un moderno puente - Amsterdam -
Teniendo en cuenta el uso antiguo de la madera, él trató de ilustrar una manipulación
contemporánea de la madera en la que sus propiedades de flexibilidad, sostenibilidad y
propiedades de adaptación no tienen comparación con otros materiales.

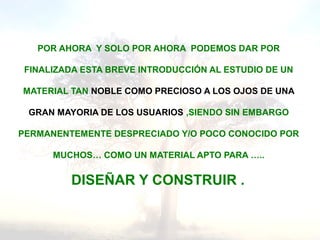

100. POR AHORA Y SOLO POR AHORA PODEMOS DAR POR
FINALIZADA ESTA BREVE INTRODUCCIÓN AL ESTUDIO DE UN
MATERIAL TAN NOBLE COMO PRECIOSO A LOS OJOS DE UNA
GRAN MAYORIA DE LOS USUARIOS ,SIENDO SIN EMBARGO
PERMANENTEMENTE DESPRECIADO Y/O POCO CONOCIDO POR
MUCHOS… COMO UN MATERIAL APTO PARA …..
DISEÑAR Y CONSTRUIR .

101. MADERA = VIDA = MADERA = VIDA = MADERA
ARQUITECTO - SARKISSIAN – MAZZITELLI - OLANO
FACULTAD DE ARQUITECTURA
UM - CEMA
FIN
